Виды остекления раздвижные окон из ПВХ. Виды конструкции раздвижных окон

Виды остекления раздвижные окон из ПВХ. Виды конструкции раздвижных окон

Процесс остекления различают теплый и холодный. Исходя из этого, разнится материал изготовления. При остеклении важны несколько показателей, в частности, коэффициент сопротивления теплоотдаче, характеризующий уровень теплоизоляции.

Каждая раздвижная система помогает рационально распределять площадь веранды или другого помещения. Кроме того, пластиковые окна классифицируются относительно звукоизоляции, то есть насколько они способны приглушать шум извне. Например, класс А пропускает звуки, которые выше 36 дБа, тогда как класс Д – свыше 27 дБа. Ширина стеклопакета влияет на показатель шумоизоляции и теплозащиты. Материал изготовления рамы разделяет раздвижные системы на категории: алюминиевые, пластиковые и стеклокомпозитные. У каждой из них есть свои плюсы и минусы.

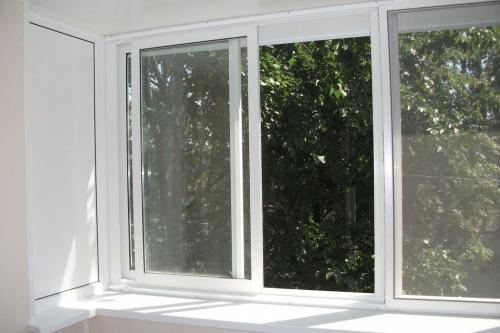

Рис. 7. Отличная звукоизоляция в раздвижных окнах.

Алюминиевые раздвижные окна

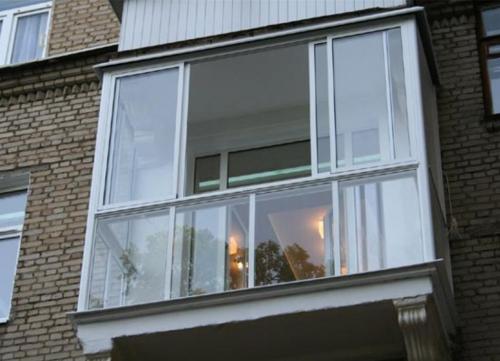

Алюминиевую систему обычно используют для остекления балкона или лоджии. Ее еще называют холодным остеклением, поскольку створки прилегают не герметично и пропускают холодный воздух. Однако система имеет массу преимуществ:

• сравнительная дешевизна материала;
• легкость профиля;
• небольшая толщина, что пропускает много света;
• срок службы около 50 лет;
• элегантный вид.

Нужно быть внимательным, чтобы вода не попала в направляющие, не замерзла и не повредила их. Щелочные уплотнители защищают от уличной пыли, но холодный воздух все равно проникает. Хотя есть специальные модели с повышенной герметичностью для установки в жилом помещении.

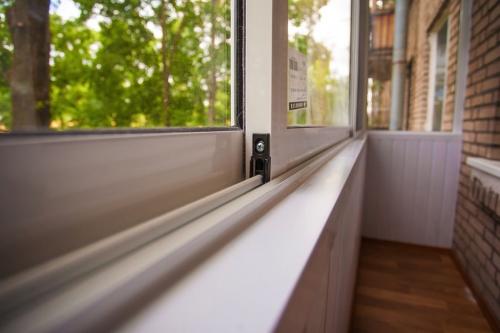

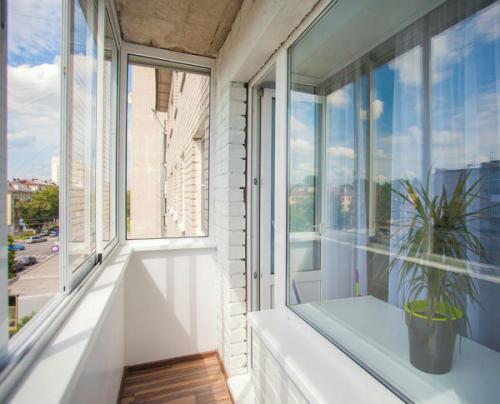

Рис. 8. Алюминиевые раздвижные окна.

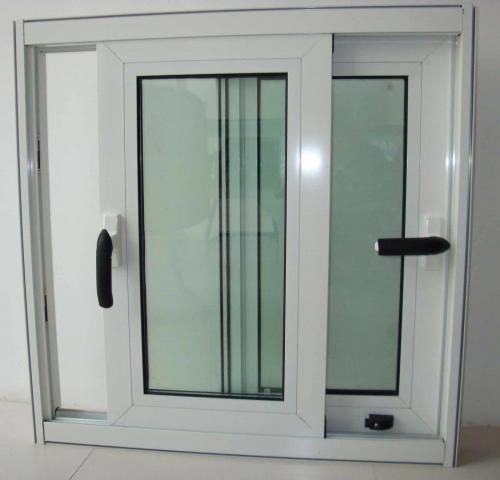

Пластиковые раздвижные окна

Пластиковый профиль (теплое остекление) выполняется с использованием специальных раздвижных систем. Хотя для некоторых моделей применяется наклонно-сдвижная фурнитура из ПВХ материала . Пластик обладает плотной структурой, следовательно, не впитывает влагу. Кроме того, среди главных преимуществ можно выделить следующие:

• теплосбережение;
• герметичность;

При механическом повреждении частичная реставрация профиля невозможна, потребуется полная замена. Цена пластиковых конструкций несколько выше алюминиевых, но многие преимущества стоят того.

Устройство раздвижных окон. Когда и где возможна установка?

Высокотехнологичные системы подъемно-сдвижных окон нашли широкое применение для устройства прозрачной, энергоэффективной, открываемой оконной системы для любого здания, с высочайшей степенью защищенности от взлома.

Металлопластиковый профиль с энергоэффективным стеклоблоком защищает помещение от атмосферных осадков, ветрового потенциала, низкой и высокой температуры и уличной пыли.

Эти условия хорошо подходят для поддержания в оптимальном состоянии внутреннего пространства помещения, переводя его из нежилое в жилое или использовать для других целей, например, разведения цветов. Поэтому области применения таких систем — балконы, лоджии, террасы и веранды , а также офисные и торговые помещения.

Поскольку такое помещение всегда находится на границе между улицей и жилой комнатой, оно выполняет функцию воздушного тамбура между ними. При холодном исполнении ПВХ-слайдеров, таким помещением можно будет пользоваться 9 месяцев в году, а при теплом — 12 месяцев.

В таком случае монтаж раздвижных окон ПВХ дополняется устройством высококачественных стеклопакетов и повышенной термоизоляцией всех поверхностей лоджии и балкона, во многих случаях потребуется установка нагревательных элементов. Тогда удастся до минимума сократить теплопотери во внешнюю среду из таких помещений, а пользование ими будет максимально комфортным.

Тем не менее, несмотря на высокие преимущества раздвижных ПВХ-окон слайдеров их разрешено устанавливать не всегда. Ограничения связаны с высокой массой конструкции, поэтому при использовании их на террасе или веранде, должны быть устроены прочные основания , а при застеклении балкона и лоджии не допускается их вынос за периметр.

Важно! Перед установкой таких конструкций на балконе рекомендуется укрепить его парапетное ограждение.

Раздвижные ПВХ-окна с подъемной рамой обладают проверенной репутацией особо надежных и устойчивых к взломам, тем не менее, их использование во многих случаях ограничивается характеристиками оконного проема, поэтому английские окна рекомендуют устанавливать на кухне, в подсобных помещениях либо ванной, а также на мансардных этажах загородных домов.

Минусы раздвижных окон. Преимущества и недостатки раздвижных оконных систем

Основное достоинство раздвижных механизмов — эргономичность. Они удобны в использовании и существенно экономят пространство благодаря конструкции. Для открытия окна не требуется дополнительное пространство. Таким образом, этот вариант остекления особенно привлекателен в небольших помещениях, где важно максимально сохранить полезную площадь.

Еще одним очевидным преимуществом подобных систем является хорошая обзорность. Благодаря большим размерам, которые могут иметь створки, отсутствию перегородок и импостов остекление окна достигает максимальной площади, что обеспечивает хороший панорамный обзор и высокий уровень освещенности. Кроме того, смотрятся такие окна стильно и эффектно, что позволяет сделать балкон красивым и уютным.

Важная особенность раздвижных систем заключается в том, что в открытом состоянии нагрузка распределяется равномерно по всему окну, а не только на петлевую группу створки, как в распашных системах.

Из функциональных преимуществ большое значение имеет удобство раздвижных окон при проветривании (створку можно сдвинуть на любое расстояние) и использовании подоконника (при открытии окна створка не задевает подоконник).

Недостатки раздвижных окон связывают с высокой стоимостью и сложной фурнитурой, требующей регулярного ухода и обслуживания. К минусам раздвижных конструкций также относят более низкую по сравнению с распашными окнами герметичность, низкую устойчивость к взломам и сложность мытья стекол снаружи.

Раздвижная система для окон. Раздвижки на все случаи жизни

Раздвижные системы действуют по общему принципу: одно или несколько полотен перемещаются на роликах по встроенной в раму направляющей. Но реализован этот принцип может быть по-разному в зависимости от назначения конструкции. При этом в одном доме могут найти применение раздвижные системы сразу нескольких типов.

Профиль REHAU EURO-Design Slide

Проще всего устроены так называемые холодные окна и двери, предназначенные для наружного остекления неотапливаемых помещений — балконов и лоджий, веранд и террас. Здесь не нужен герметичный притвор и двухкамерные стеклопакеты, гораздо важнее доступная цена, простота эксплуатации и ухода. В полной мере этим требованиям отвечает система REHAU EURO-Design Slide на базе пластиковых трехкамерных профилей с алюминиевой направляющей шиной . Эта конструкция сочетает и теплоизоляционные свойства ПВХ-профиля, и высокую надёжность механизма. Она позволяет смонтировать в проёме 2, 3, 4 или 6 параллельно-сдвижных створок, комбинируя их с неподвижными элементами. Остекление EURO-Design Slide отлично защитит от осадков, ветра и назойливых насекомых (для этого предусмотрены москитные сетки), а также обеспечивает удовлетворительную изоляцию уличного шума (до 36 дБ при установке однокамерных стеклопакетов толщиной 24 мм).

Раздвижная система Panorama SWING-Design

Более современный вариант холодного террасного остекления — Panorama SWING-Design . В этой системе задействована инновационная фурнитура, которая позволяет сдвинуть все створки к одной из стен, повернуть их и сложить «пачкой», тем самым почти полностью открыв дверной проём. При этом количество створок может достигать шести, а максимальные габариты всей конструкции могут быть — 4000 мм x 2280 мм.

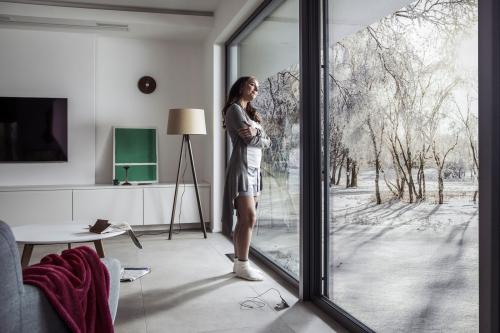

Если же речь идёт об остеклении отапливаемых помещении или оборудовании прохода из комнаты на террасу или в сад, то в этом случае потребуется тёплая и герметичная конструкция. Например, параллельно-сдвижная ( . Современная фурнитура этого типа позволяет использовать створки массой до 200 кг, обеспечивая их бесшумное движение. При этом створка может откидываться для проветривания.

PSK-порталы — наиболее доступные тёплые «раздвижки», так как изготавливают их на базе стандартных ПВХ-профилей, таких как THERMO-Design, DELIGHT-Design, BRILLANT-Design, INTELIO 80, GENEO. Максимальные габариты дверной конструкции из белых профилей составляют 4000×2600 мм, из ламинированных, более подверженных термическому расширению/сжатию, — 3000×2500 мм.

Другой вариант — подъёмно-сдвижная дверь (HS-портал) . Она может быть ещё больше по габаритам и оснащается ещё более эффективными стеклопакетами. Например, системапозволяет изготавливать подвижные створки массой до 400 кг и способна закрыть проём шириной до 10 и высотой до 2,7 м. Это самая настоящая прозрачная раздвижная стена, которая может быть такой же тёплой и прочной, как и капитальное ограждение.

Система GENEO HST

Следует упомянуть и ещё одну конструкцию —. По герметичности она несколько уступает порталам HS и PSK и рассчитана в основном на мягкий климат, но зато, как и Panorama SWING-Design, она позволяет почти полностью открывать проём, складывая створки у стены.

Механизм раздвижных конструкций рассчитан не десятки лет работы, но только при правильной эксплуатации. В частности, следует сразу вызвать мастера при появлении шума кареток или заедания ручки. Нельзя прилагать чрезмерное усилия к ручке, если полотно террасной двери примёрзло

Идеальный прижим

Система INTELIO Slide в разрезе

Новинка от REHAU на рынке раздвижных конструкций —  система INTELIO Slide ( AS -порталы) . Это принципиально новое решение для окон и дверей, в котором герметичность притвора сочетается с очень лёгким управлением и плавным, без рывков и вибраций, движением дверного полотна. Плюс к этому — конструкция обладает идеальной эргономичностью: створка не выдвигается внутрь из плоскости рамы (как у PSK-портала), благодаря чему, например, вплотную к окну INTELIO Slide можно смонтировать кухонную столешницу, и стоящие на ней предметы не помешают открывать окно или дверь.

Конструкции присвоен высший класс А по водонепроницаемости и сопротивлению ветровым нагрузкам. Она отвечает самым высоким требованиям по тепло- и звукоизоляции, благодаря использованию створочного профиля монтажной глубиной 80 мм, допускающего установку стеклопакета толщиной до 51 мм. При этом обойдётся она существенно дешевле HS-портала.

Впечатляет и палитра цветов ламинации, включающая линейку WOODEС и однотонные пленки. При этом технология каширования REHAU предусматривает нанесение декоративного покрытия на все видимые части профиля INTELIO Slide, благодаря чему окна и двери выглядят подчёркнуто стильно и гармонично.

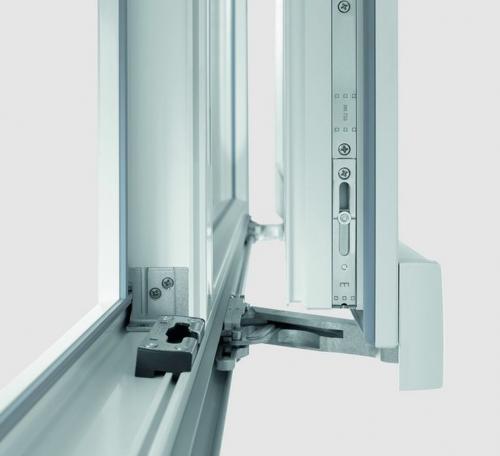

Раздвижная фурнитура для пластиковых окон. Особенности и правила установки поворотно-откидного механизма для пластикового окна

Среди всех типовповоротно-откидной механизм самый популярный и лучший по своим возможностям.

Его особенностью является наличие ножниц, модифицированных петель, зацепов и переключателей, позволяющих двигать, фиксировать створку и по вертикали, и по горизонтали, а также улучшать режим проветривания, эффективнее регулировать наклоны, степень прижатия.

Просто поворотная система намного урезанная по объему опций, ее часто меняют на описанную выше.

Рассмотрим, из чего состоит поворотно-откидная фурнитура, ее возможности, как отремонтировать, установить с нуля или заменить ею изношенные или менее функциональные механизмы закрытия/открытия, установленные на ПВХ-стеклопакетах.

, обеспечивающие работу стеклопакета, открывание/закрывание, переведение в определенные режимы и фиксацию в них. К такому оснащению также относятся, элементы проветривания, декоративные части.

Механизмы обычных окон – фактически это лишь, ручки, болты крепления. Но у изделий, которые принято называть стеклопакетами (бывают не только пластиковыми, но и деревянными, алюминиевыми) система, обеспечивающая открытие/закрытие представляет собой сложный взаимосвязанный комплекс многочисленных больших и мелких деталей, реек, пластин обвязки по всему периметру створок, рамы.

Сложность конструкции обусловлена повышенной функциональностью такого окна: несколько режимов (сезонные позиции, проветривание, открытие/откидывание), возможность регулировки прижима, положения, блокировки.

Перечислим все возможные типы фурнитуры для ПВХ-стеклопакетов, чтобы подробнее отобразить место среди них описываемого типа механизма:

• Поворотная (включая штульповую) и поворотно-откидная. Это классические самые распространенные разновидности для пластиковых и подобных им стеклопакетов. Первые обладают ограниченной функциональностью известной издревле – открытие (движение) только по горизонтали, в стороны, а также некоторые опции разных режимов, но они не столь многочисленные и объемные, ограничены описанным ходом конструкции.

  К штульповым подвидам относят конструкции с ложными импостами, у которых вертикальная перегородка отсутствует, ее роль выполняет сторона створки, а край другой створки служит фиксатором, фурнитура (фиксационная, поворотная) спрятана с внутренней стороны.

  Нами рассматриваемая поворотно-откидная фурнитура – это самый оптимальный по функциональности, можно даже сказать, с самым большим объемом опций среди всех систем механизм, обеспечивающий открывание/закрывание не только по горизонтали, но и по вертикали (на откидывание).

  У него также есть улучшенный режим проветривания (регулировка щели, отставания, прижима в более широком диапазоне).

• С подвесом в горизонтальной плоскости: среднеподвесная, фрамужная. У такой системы, фиксирующие и удерживающие элементы крепятся не на одной вертикальной стороне рамы, а на идентичных местах на противоположных ее стойках (планках), то есть между такими креплениями можно провести горизонтальную линию.

  Открытие створки – это откидывание вверх/вниз (поднятие/опускание, то есть не с поворотом в левую/правую сторону, а по вертикали).

• Есть варианты конструкции по направлению открывания створок: от/на себя, в разные стороны, друг к другу.
• Параллельно-сдвижная. Ставится на раздвижные стеклопакеты.

Раздвижные пластиковые системы. Описание системы

Раздвижной системой называется оконная конструкция, состоящая из одной или нескольких створок, подвижно закрепленных на рейках. Изделия состоят из таких же частей, как и обычные окна — рама, створка, фурнитура, стеклопакет.

Существует несколько разновидностей раздвижных систем:

1. Раздвижные . Отличие подобных систем от обычных заключается в механизме открывания. Сворки движутся в стороны по специальным направляющим, а не открываются горизонтально.
2. Слайдерные . Их также называют окнами гильотинного типа или вертикально-раздвижными. В данной конструкции движение активной створки происходит по вертикали.
3. Окна-купе . Принцип работы системы напоминает действие элементов шкафа-купе. Очень востребованный вариант из-за качественной герметичности. На раме установлено два ряда направляющих и несколько створок, которые свободно передвигаются по отношению друг к другу.

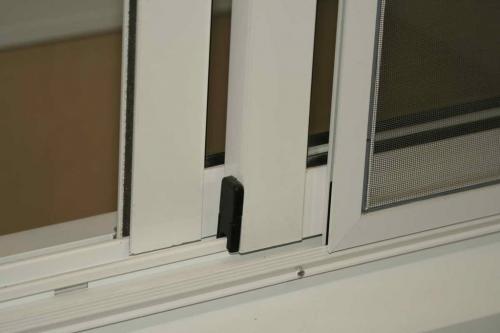

   Третья направляющая установлена для москитной сетки. В момент открытия окна одна створка частично перекрывает вторую. Такой вид конструкции отличается самым большим размером створок.

Следует также различать понятия окна и оконного блока. Определение четко описано в СТО 89531747-001-2010 «Блоки оконные. Общие технические условия» .

В настоящем стандарте эти термины выглядят так:

1. Окно — часть конструкции здания, предназначенное для сообщения внутреннего помещения с окружающим пространством. Может располагаться в стеновом или кровельном участке здания. Основные задачи окна — обеспечить естественное освещение помещения, вентиляцию и защиту от внешних воздействий. Состоит из оконного проема, оконного блока, крепежных деталей и монтажного шва. Также в состав окна могут быть включены отливы, облицовка откосов, подоконник, вентиляционный клапан.
2. Оконный блок . Так называется светопрозрачное изделие, назначением которого является естественное освещение, вентиляция и защита помещения от шума и атмосферных явлений. Состоит из рамы, створок, стеклопакета, петель, фурнитуры. К оконному блоку могут принадлежать жалюзи, встроенные устройства приточной вентиляции.

Стандарт содержит определения всех составных частей конструкции.

Целесообразность установки

Подобная система открывания позволяет значительно экономить пространство благодаря горизонтальному движению створок. Это очень удобно для лоджий и балконов с небольшими габаритами. Они имеют ограничения не только по площади, но и по весовой нагрузке. Если окна выполнены из легкого металла, то масса конструкции позволяет провести монтаж даже на балконах старого дома.

При выборе материала для окна необходимо учесть все нюансы. Например, для северных районов не подходит алюминий.

Источник: https://alyuminievye-okna.aystroika.info/stati/v-chem-otlichiya-raznyh-razdvizhnyh-okonnyh-sistem-chto-takoe-okna-slayder

Раздвижные окна в квартире. Плюсы и минусы трех видов раздвижных окон на балкон

В статье я расскажу о плюсах и минусах раздвижных окон на балкон. Перечислю все виды раздвижных моделей, материалы изготовления – их преимущества и недостатки. Объясню поэтапно, как совершается монтаж.

Плюсы и минусы раздвижных окон на балконе

Перед выбором и заказом сдвижной модели балконного стеклопакета из ПВХ важно знать преимущества и недостатки.

Плюсы:

1. Можно использовать дерево, пластик и алюминий.
2. Большой выбор – панорамное остекление, по частям или целиком.
3. Выбрав дерево или пластик, предоставляется широкое предпочтение разных текстур и цвета.
4. Экономия места. Подходит для маленького балкона.
5. Защита от осадков, грязи, шума.
6. Приемлемая цена.
7. Легкий уход.
8. Возможность проветривания благодаря механизму движения створки.
9. Надежность и плотность.
10. Функциональность.

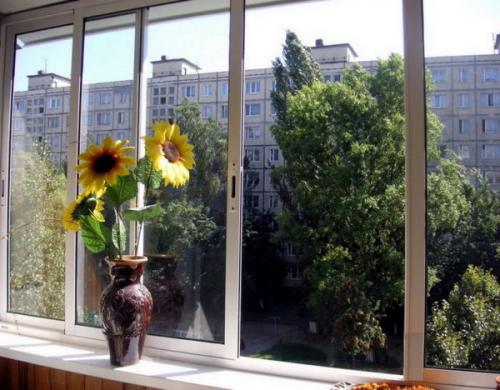

Раздвижные створки экономят пространство при открытии

Также имеются минусы:

• недостаточное сохранение тепла на балконе;
• большой вес (не каждая лоджия осилит, возможно, придется укреплять поверхность);
• алюминий не качествен, отсутствует шумоизоляция (иногда пластиковые окна установить невозможно);
• накапливание лишней влаги в нижней части профиля;
• перекашивание или смещение некоторых частей профиля.

Сам по себе профиль достаточно тяжелый, поэтому придется укрепить основание балкона

Разновидности раздвижных окон

Существует три вида: механизм-купе, выдвижной, также английский вид (вертикально-раздвижные). Последний – менее популярен.

С механизмом-купе

Классический выбор – окна открываются вдоль проема

Преимущество – не занимают лишнего места. Чаще в купе присутствуют алюминиевые профиля.

У них есть несколько минусов: плохое качество и недостаточная шумоизоляция. Лучше выбрать пластиковую модель.

Механизм купе является самым доступным и популярным

С выдвижным механизмом

Система подобна открыванию дверей в автобусах

Модель схожа с предыдущей. Но есть и отличия.

Перед открытием, откидывается створка и отодвигается на себя. Затем она плавно объезжает оконный профиль.

Выдвижные механизмы стоят дороже, но имеют лучшую герметичность

Плюсы – хорошая герметичность, теплозащита. Также присутствует возможность проветривать помещение, приоткрыв окно в верхней части.

Такой вариант лучше и качественнее, чем механизм-купе.

Английские

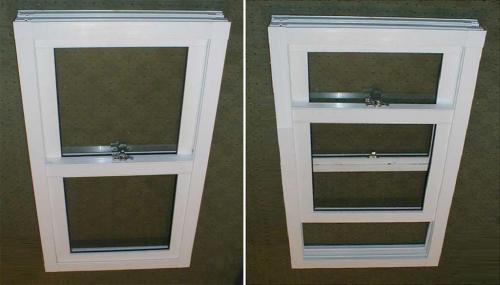

Другое название – вертикально-раздвижные окна

Имеют меньшую популярность, по сравнению с аналогами. Механизм интересен: оконные рамы стоят параллельно и горизонтально. При открытии нижняя рама поднимается, задевая верхнюю. Выбрав «английский» вариант, можно застеклить балкон – преимущества модели позволяют.

У всех типов остекления имеются преимущества. Также есть и недостатки. Раздвижные варианты не устанавливают на восьмых и выше этажах. Длина створки не должна быть больше 1,6 м, а ширина – 0,7 м. Иначе ветер будет проникать в помещение. Бывали случаи, когда при сильном ветре окна выпадали из рамы.

Подъемные варианты необычны, но в России стоят достаточно дорого

На неукрепленный балкон не советуют устанавливать пластиковые окна – поверхность может обрушиться.

В пластиковых окнах обязательно наличие ключа «анти-ребенок». Заказывать модель лучше у проверенного, известного производителя. Он сможет дать гарантии, обеспечить обслуживание, установку и доставку.

Материалы изготовления

Рамы делают из нескольких видов материала: пластик, дерево, алюминий. Имеются достоинства и недостатки.

Пластиковые варианты надежны и позволяют застеклить балкон за сравнимо небольшие деньги

Пластик надежен. Хорошо теплоизолирован. Имеет защиту от шума и других звуков. Модели из пластика прочны, не деформируются со временем. Не портятся от плохой погоды. Долгая эксплуатация. Чаще выбирают окна с рамой из пластика. Единственный минус – большой вес.

Для утепления лоджии – идеальный вариант. После этого можно сделать из балкона отдельную комнату для личных нужд.

Алюминий легок. Стойко переносит ветра, морозы, коррозии. Долговечен. Легко ухаживать, чистить. Минусы: выпускает тепло – можно оформить только холодное остекление. Утеплить балкон при наличии алюминиевых рам не получится. Подходит тем, кто не пользуется лоджией в зимнюю пору года.

Алюминиевый профиль более легок и долговечен

Дерево – экологически чистый продукт. Отлично защищает от шума. Сохраняет тепло в комнате. Прочность и долгая эксплуатация. Возможна деформация из-за большого количества влаги, также нелегкого веса.

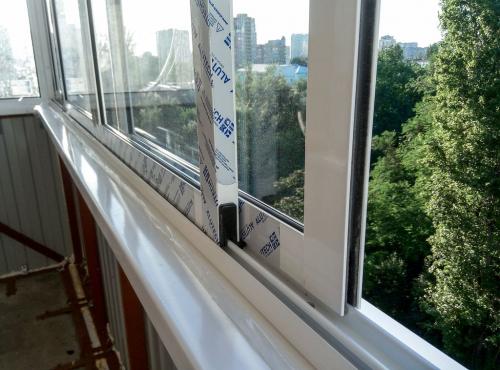

Монтаж

Первым делом следует установить раму. Измерить длину проема с помощью уровня. Если она плохо выдержана, или не выдержана совсем, подкладывают пластины из дерева или металла в тех местах, где укрепляют дюбели.

После – раму соединить с профилем. Делают это с помощью резинового молотка (он не сможет испортить материал), вводом и постукиванием по корпусу. Затем конструкции скрепить с помощью саморезов, соединив их в общую деталь. Инструментом выбирают дрель или шуруповерт.

Отступать от края нужно не больше 190 мм. Расстояние между пластинами – меньше 65 см.
