Прочное остекление выдерживает натиск ветров, создает достаточную освещенность, защищает от шума и удерживает тепло. Это результат грамотной работы проектировщиков, изготовителей, монтажников. Чтобы не пришлось менять и переделывать, берут размеры пластиковых окон по ГОСТу.

Что это такое

Жестких единых норм для остекления нет, но есть стандарты. В России приняты для материалов, используемых в:

• ГОСТ 30674-99 содержит технические требования к конструкциям из профилей ПВХ;
• 24866-99 устанавливает нормы для стеклопакетов;
• ГОСТ 30971-2012, ГОСТ Р 52749-2007 прописывают требования к качеству швов между оконной конструкцией и стеной.

Изделия из ПВХразных габаритов, конфигураций, с одной или несколькими камерами в стеклопакетах, разнообразной.

Параметры зависят от разновидности:

• полностью глухое;
• откидное;
• с одной или несколькими створками;
• с балконной дверью.

Нормативные документы определяют оптимальные площади остекления, позволяющие при комфортном уровне освещения создать максимальную шумо- и теплоизоляцию.

Для чего нужны стандарты

ГОСТ — стандарт, принятый государством и устанавливающий четкие требования к характеристикам продукции, услуг, выполняемых работ. Критерии качества устанавливаются, исходя из имеющихся научных достижений, опыта, методик, международных норм.

Нужны они для стандартизации продукции, чтобы все предприятия выпускали изделия одинаково высокого качества, безопасные и износостойкие.

Стандартизация упрощает работу проектировщиков многоэтажных жилых зданий, другой типовой застройки, освобождая их от дополнительных вычислений. Типовые конструкции проще заменить в случае необходимости.

Жилые сооружения снаружи выглядят гармонично при площади остекления, составляющей примерно половину от общей площади фасада.

Требования

ГОСТ 23166-99 содержит рекомендуемые характеристики пластиковых оконных блоков. При составлении архитектурных проектов специалисты применяют эти критерии:

• наибольшая площадь 6 м²;
• наибольшая площадь створки 2,5 м²;
• масса открывающейся створки – до 75 кг;
• расхождение длин диагоналей до 2 мм, если диагональ 1400 м и больше – 3;
• предельно допустимая высота окон в мм — 2750.

Максимально допустимая ширина в мм — 2670. При наибольшей высоте предельный показатель составляет 1770.

Монтажная глубина. Для изделий из металлопластика составляет 5,8-1,20 см, зависит от параметров профиля. Производители усовершенствуют технологии, увеличивая толщину пластикового окна, поскольку это повышает звуко- и теплоизоляцию остекления.

Производители металлопластиковых изделий иногда пренебрегают рекомендациями из нормативных документов о максимальных параметрах, превышают их. При заказе остекления следует ориентироваться на цифры из документов по стандартизации.

Если сделать это технически невозможно, специалист под свою ответственность может принять решение о превышении допустимых норм.

Требования распространяются на изделия из профилей ПВХ, изготавливаемые, реализуемые и устанавливаемые в Российской Федерации.

ГОСТ 30674-99 действует для изделий, окрашенных, ламинированных и выполненных способом коэктрузии профильных конструкций. Согласно ему, параметры таковы;

• наибольшая площадь створок — 2,2 кв.м;
• наибольшая масса двигающихся элементов небелого цвета — 60 кг;
• расхождение длин диагоналей (в мм) до 1400 не может превышать 2, а при диагонали свыше 1400 — 3.

Наибольшая ширина канавки, появляющейся при соединении металлопластиковых профилей сваркой, по стандартам не превышает 5 мм, ее глубина — 1 мм.

Оконные блоки с габаритами, превышающими нормативные, подлежат экспертизе для проверки их качества и безопасности.

Рекомендованные для многоквартирных домов

Массовое возведение типовых многоэтажек началось еще в СССР в 30 годы. Строят их и сейчас. Нормативы неоднократно переоценивались, изменялись и дополнялись.

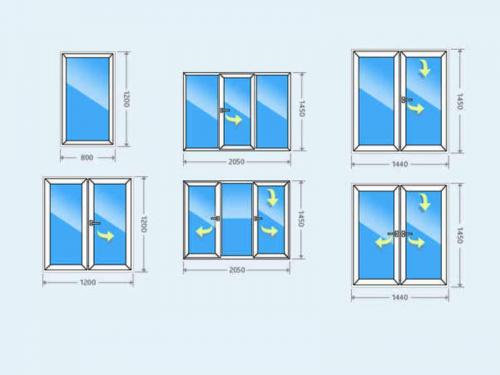

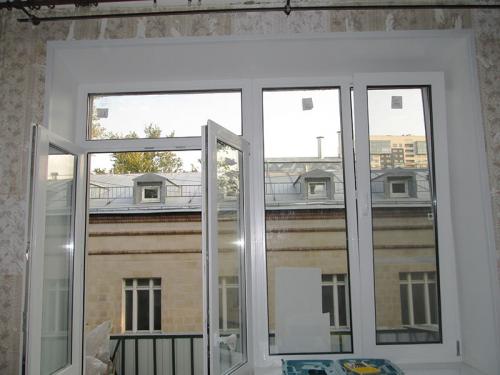

Габариты металлопластиковых оконных блоков зависят от того, для какого вида сооружения они предназначены. Размер окна в панельном доме отличается от остекления «сталинки» или «чешки».

Для «хрущевок»

«Хрущевки» массово строились в СССР после войны. Они отличались архитектурным минимализмом.

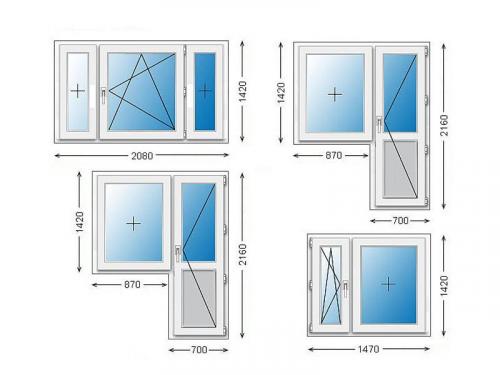

Габариты оконных блоков из ПВХ профиля в «хрущевках» в мм

Отклонения от стандартов практически не встречаются либо минимальны.

Для «сталинок»

«Сталинки» появились в промежуток с 30 по 60 годы. Для них характерны толстые стены, высокие просторные комнаты.

Величина в мм

Отклонения допускаются до 1 см.

Оконное заполнение это. Типы конструкций и заполнений оконных блоков.

В прошлый раз было упомянуто, что оконные блоки бывают одинарные, спаренные, раздельно-спаренные и раздельные. Следует остановиться на этом чуть подробнее.
Одинарные оконные блоки. Самый простой вид со стеклом применяется только для неотапливаемых зданий (дачные дома, склады) или в качестве окон во внутренних помещениях, например, между перегородками. Одинарные окна со стеклопакетом можно встретить в большинстве современных зданий, также их чаще всего устанавливают в качестве замены устаревшим раздельным окнам с листовым стеклом.

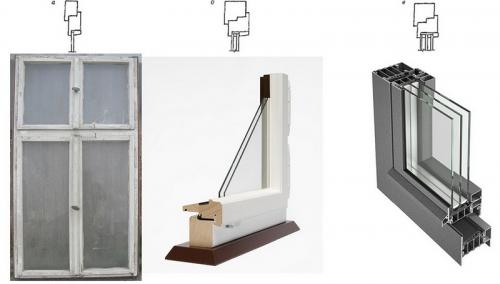

Изображение 1. Одинарные оконные блоки (сверху рисунок разреза, снизу пример): а – с одним стеклом; б – с однокамерным стеклопакетом; в – с двухкамерным стеклопакетом.
Спаренные оконные блоки. Бывают со стеклами или со стеклом и стеклопакетом. Имеют совместное открывание, поэтому именуются спаренными. Конструкция со стеклопакетом лучше сберегает тепло, но труднее в изготовлении.

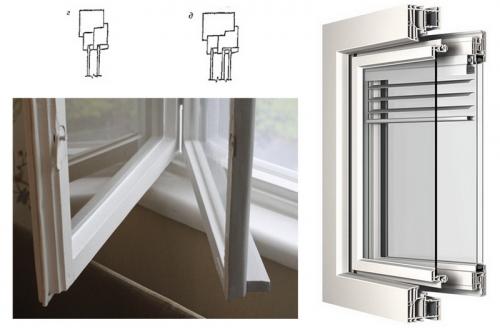

Изображение 2. Спаренные оконные блоки: г – с двойным остеклением (пример снизу); д – со стеклом и стеклопакетом (справа пример такого блока, где в промежуток между стёклами установлены жалюзи).
Раздельно-спаренный блок. Бывает только с тройным остеклением, это переходный вид между спаренными и раздельными. Применяется редко, так как удерживает тепло хуже конструкций со стеклопакетами, а также обладает меньшей шумоизоляцией.

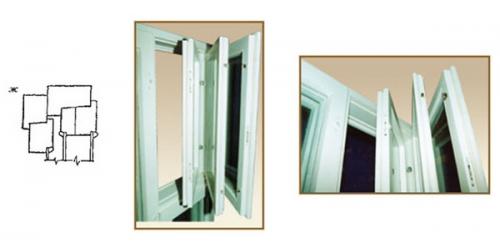

Изображение 3. Раздельно-спаренный оконный блок: ж – рисунок с разрезом (рядом фрагмент окна с форточкой выполненной раздельно-спаренной).
Раздельные оконные блоки. Советские окна с двойным остеклением не нуждаются в особом представлении, они составляют основную массу ветхих окон, которые при регулярном ремонте находились бы в куда лучшем состоянии. Им на замену выступили раздельные блоки со стеклом и стеклопакетом, которые несомненно имеют преимущество в сравнении с предшественниками. Редкое явление, это раздельные блоки с двумя стеклопакетами, такая конструкция окна наиболее трудоёмкая и дорогостоящая, её следует применять для дополнительной защиты от шума, низких температур, при устройстве противоударных или пулестойких окон.

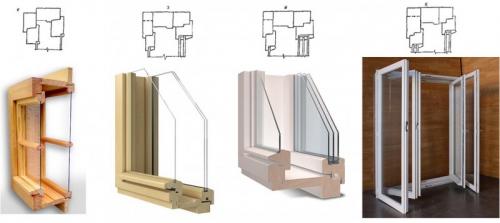

Изображение 4 (можно увеличить). Раздельные оконные блоки (сверху рисунки разреза, снизу примеры): е – с двойным остеклением; з – со стеклом и однокамерным стеклопакетом; и – со стеклом и двухкамерным стеклопакетом; к – с двумя стеклопакетами.

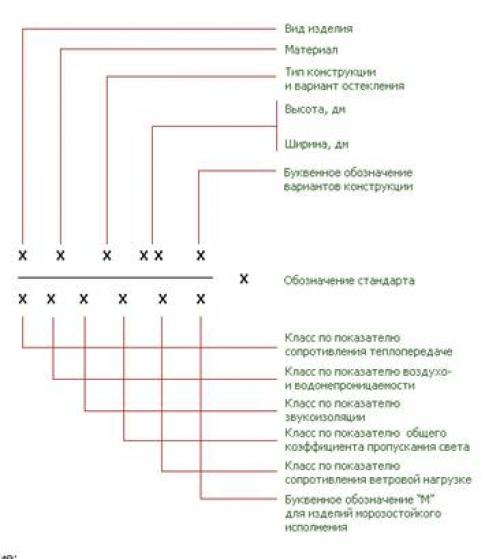

Раздельной конструкции с двумя стеклопакетами,. Структура условного обозначения

Буквенное обозначение

вида изделия

О - оконный блок

Б - балконный дверной блок

материала изделия

Д - древесина

А - алюминиевый сплав

ДА - деревоалюминиевые

П - поливинилхлорид

Ст - сталь

Спл - стеклопластиковые

типов конструкций и вариантов остекления

О - одинарной конструкции с листовым стеклом

ОСП - одинарной конструкции со стеклопакетом

С - спаренной конструкции с листовыми стеклами

ССП - спаренной конструкции с листовым стеклом и стеклопакетом

Р - раздельной конструкции с листовыми стеклами

РСП - раздельной конструкции с листовым стеклом и стеклопакетом

Р2СП - раздельной конструкции с двумя стеклопакетами

РС3 - раздельно-спаренной конструкции с тремя листовыми стеклами

вариантов конструкции изделия

по конструкции устройств проветривания

Ф - с форточками

Фр - с фрамугами

ВК - с вентиляционными клапанами

ПО - с поворотно-откидным открыванием

КК - с климатическими клапанами

СВ - с системами самовентиляции

ЕСЛИ конструктивное решение изделий предусматривает две системы проветривания, их обозначают через дефис, например, ПО-СВ.

по направлению открывания створок

Л - левого исполнения;

П - правого исполнения;

по конструкциям притворов

Ш - безымпостный (штульповой) притвор.

Обозначения классов окон по эксплуатационным характеристикам принимают по буквенно-цифровым обозначениям.

Допускается не указывать в условных обозначениях изделий классы эксплуатационных характеристик.

В этом случае класс эксплуатационных характеристик изделий (приведенные в знаменателе примера), а также, при необходимости, обозначения других классификационных признаков, допускается приводить в проектной документации, паспорте и договоре на поставку в виде текстовой записи, например, "сборно-разборные, морозостойкого исполнения".

Отсутствие обозначения классов означает, что изделия имеют минимальные значения эксплуатационных показателей, установленные в стандарте на конкретный вид изделий (в приведенном примере условного обозначения - в).

Условные обозначения изделий, выпускаемых по индивидуальным заказам, допускается устанавливать в проектной документации или в нормативной документации на конкретные виды изделий.
