Стандартные размеры пластиковых окон по ГОСТу

ГОСТ 23166-99 ирегламентируют порядок проектирования оконных проёмов и блоков остекления. Совокупность ГОСТов даёт полноценные знания для правильного и безопасного монтажа окон.

Готовое решение, не требующее замеров

Приведённая ниже таблица показывает соотношение размеров монтажного проёма и окна, которое в него устанавливается.

По правилам оно должно быть меньше проёма на 3 сантиметра.

Такая точность необходима для идеального пенного шва, который избавит жилище от сквозняков и посторонних шумов с улицы.

Для центрально-европейской части России характерны следующие значения:

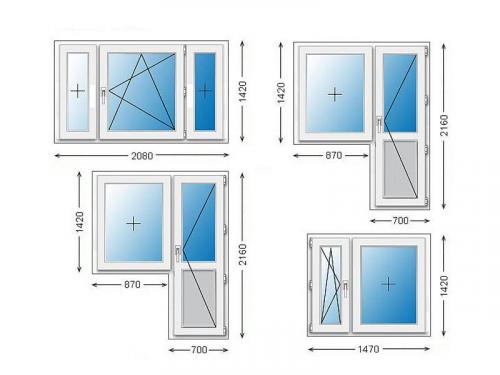

Размеры двустворчатых окон:

В близлежащих регионах используют поправочный коэффициент:

для северных частей – 1,2;
для южных — 0.75.

Проводить расчёты по ГОСТу допустимо для проектного бюро. В остальных случаях можно воспользоваться усреднёнными значениями.

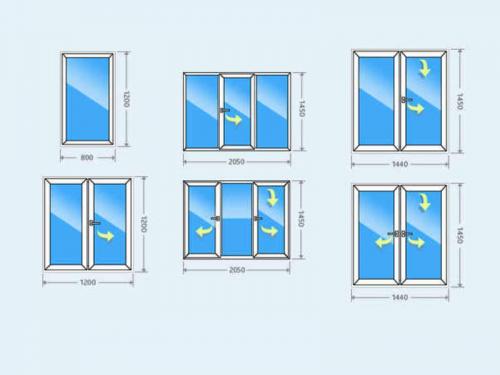

Стандартные размеры трёхстворчатых пластиковых окон для частного дома имеют характерные особенности. Они довольно широкие.

Перекладина над проёмом должна обладать достаточной прочностью. Иначе нагрузки могут сдавить оконную раму, и окно треснет.

Панорамное освещение менее сложное в расчётах. А к его размерам требований не выдвигается. Необходимо только качественно исполнить техническую часть, а именно произвести выбор толщины стекла и правильно смонтировать его.

Как рассчитать размер окон

Ознакомившись с теоретической частью, можно приступать к практике.

При проектировании технической документации истоит придерживаться следующих рекомендаций:

Оконный блок лучше размещать на некотором расстоянии от стены.
Для комнат шириной до 3 метров больше подходит окно шириной не более одного метра, расположенное в центре помещения.
Над проёмом необходимо оставить перемычку. Остекление не должно заходить за потолочную часть (исключение – панорамные окна).

Если дом уже построен, но хочется заменить окно, следует заранее всё продумать и рассчитать. Некоторые проёмы можно закрыть, другие – перенести. Так можно исправить большинство ошибок прошлого века и создать атмосферу в доме.

Двустворчатое окно без стойки хорошо смотрится в частном доме

Оконные проёмы нужно измерять с внутренней и внешней стороны. Затем данные суммируют и выводят среднее число, по которому выбирают оконный блок.

Ставить ПВХ-профиль «сантиметр в сантиметр» нельзя. Необходимо оставить технический зазор в 2-4 см. После монтажа он задувается пеной и становится компенсатором для температурных расширений.

С уличной стороны необходимо оставить место под установку отливов. Иначе после первых дождей внутри помещения появится влага.

Читайте на нашем сайте:.

Для отдельных комнат

Нежилые помещения можно остеклять по желанию. Особых требований к ним не предъявляют.

Источник: https://amerikanskie-okna.aystroika.info/novosti/standartnye-razmery-plastikovyh-okon-kakie-standartnye-razmery-plastikovyh-okon

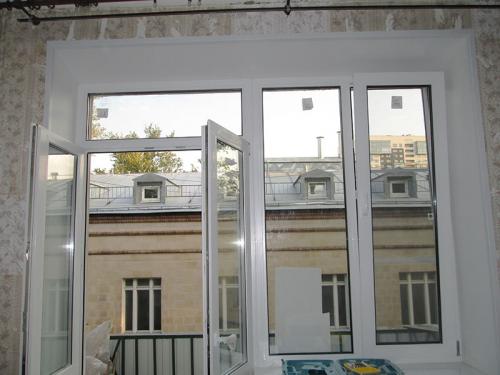

Размеры пластиковых окон гост. Размеры пластиковых окон по ГОСТу

Прочное остекление выдерживает натиск ветров, создает достаточную освещенность, защищает от шума и удерживает тепло. Это результат грамотной работы проектировщиков, изготовителей, монтажников. Чтобы не пришлось менять и переделывать, берут размеры пластиковых окон по ГОСТу.

Что это такое

Жестких единых норм для остекления нет, но есть стандарты. В России приняты для материалов, используемых в:

ГОСТ 30674-99 содержит технические требования к конструкциям из профилей ПВХ;
24866-99 устанавливает нормы для стеклопакетов;
ГОСТ 30971-2012, ГОСТ Р 52749-2007 прописывают требования к качеству швов между оконной конструкцией и стеной.

Изделия из ПВХразных габаритов, конфигураций, с одной или несколькими камерами в стеклопакетах, разнообразной.

Параметры зависят от разновидности:

полностью глухое;
откидное;
с одной или несколькими створками;
с балконной дверью.

Нормативные документы определяют оптимальные площади остекления, позволяющие при комфортном уровне освещения создать максимальную шумо- и теплоизоляцию.

Для чего нужны стандарты

ГОСТ — стандарт, принятый государством и устанавливающий четкие требования к характеристикам продукции, услуг, выполняемых работ. Критерии качества устанавливаются, исходя из имеющихся научных достижений, опыта, методик, международных норм.

Нужны они для стандартизации продукции, чтобы все предприятия выпускали изделия одинаково высокого качества, безопасные и износостойкие.

Стандартизация упрощает работу проектировщиков многоэтажных жилых зданий, другой типовой застройки, освобождая их от дополнительных вычислений. Типовые конструкции проще заменить в случае необходимости.

Жилые сооружения снаружи выглядят гармонично при площади остекления, составляющей примерно половину от общей площади фасада.

Требования

ГОСТ 23166-99 содержит рекомендуемые характеристики пластиковых оконных блоков. При составлении архитектурных проектов специалисты применяют эти критерии:

наибольшая площадь 6 м²;
наибольшая площадь створки 2,5 м²;
масса открывающейся створки – до 75 кг;
расхождение длин диагоналей до 2 мм, если диагональ 1400 м и больше – 3;
предельно допустимая высота окон в мм — 2750.

Максимально допустимая ширина в мм — 2670. При наибольшей высоте предельный показатель составляет 1770.

Монтажная глубина. Для изделий из металлопластика составляет 5,8-1,20 см, зависит от параметров профиля. Производители усовершенствуют технологии, увеличивая толщину пластикового окна, поскольку это повышает звуко- и теплоизоляцию остекления.

Производители металлопластиковых изделий иногда пренебрегают рекомендациями из нормативных документов о максимальных параметрах, превышают их. При заказе остекления следует ориентироваться на цифры из документов по стандартизации.

Если сделать это технически невозможно, специалист под свою ответственность может принять решение о превышении допустимых норм.

Требования распространяются на изделия из профилей ПВХ, изготавливаемые, реализуемые и устанавливаемые в Российской Федерации.

ГОСТ 30674-99 действует для изделий, окрашенных, ламинированных и выполненных способом коэктрузии профильных конструкций. Согласно ему, параметры таковы;

наибольшая площадь створок — 2,2 кв.м;
наибольшая масса двигающихся элементов небелого цвета — 60 кг;
расхождение длин диагоналей (в мм) до 1400 не может превышать 2, а при диагонали свыше 1400 — 3.

Наибольшая ширина канавки, появляющейся при соединении металлопластиковых профилей сваркой, по стандартам не превышает 5 мм, ее глубина — 1 мм.

Оконные блоки с габаритами, превышающими нормативные, подлежат экспертизе для проверки их качества и безопасности.

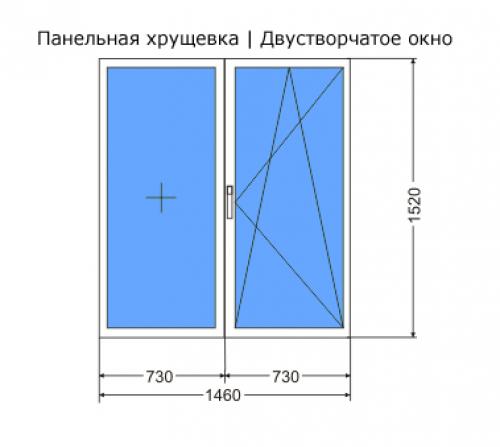

Для «хрущевок»

«Хрущевки» массово строились в СССР после войны. Они отличались архитектурным минимализмом.

Габариты оконных блоков из ПВХ профиля в «хрущевках» в мм

Отклонения от стандартов практически не встречаются либо минимальны.

Для «сталинок»

«Сталинки» появились в промежуток с 30 по 60 годы. Для них характерны толстые стены, высокие просторные комнаты.

Величина в мм

Отклонения допускаются до 1 см.

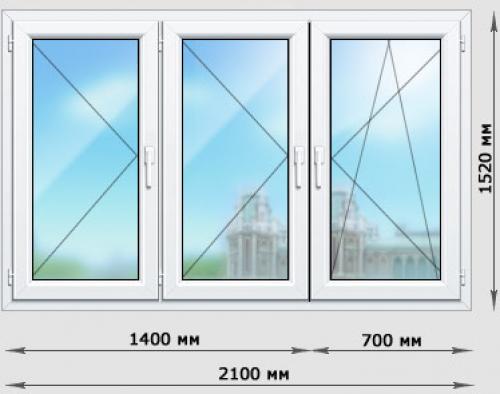

Трехстворчатое окно размеры. Стандартные размеры оконных блоков и проемов

Размеры светопрозрачных конструкций квартиры зависят от типа здания, в которое они будут устанавливаться. Стандартом для панельной хрущевки считается максимальная высота проема 1520 мм.

Ширина оконного блока зависит от комнаты, которую планируется остеклять. Проемы кухонных окон и небольших спален в хрущевских домах проектировались шириной 1310 мм с расчетом на установку двустворчатого блока.

Более просторные помещения обустраивались трехстворчатыми окнами шириной 2100 (блок); проем – приблизительно 2150 мм.

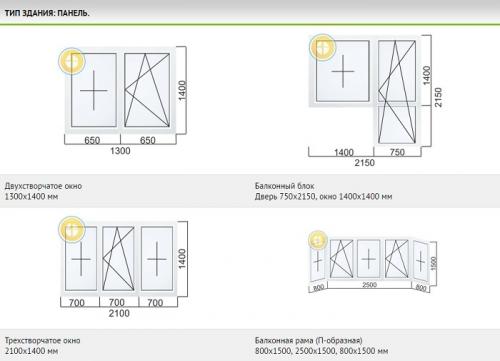

В блочных пятиэтажках

В первых пятиэтажных домах, построенных из железобетонных блоков , стандартные проемы существенно отличались друг от друга. Технология частично находилась на стадии развития и в некоторых постройках отличия от стандарта доходили до 15 см. Различны были размеры подоконных плит и оконных блоков, а наиболее распространенным стандартом проема для блочной хрущевки считались окна высотой 1,4 м. Ширина отличалась в зависимости от комнаты:

Двустворчатый блок 1,3 м;
Трехстворчатый 2,10 м;

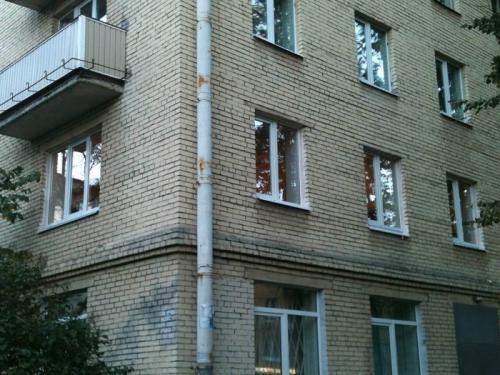

В кирпичных пятиэтажках

Здания из кирпича справедливо считаются более качественными и проемы в них не так различаются, как в блочных постройках. Исключения – дома нестандартной конструкции, которые встречаются сравнительно редко. В остальном, есть незначительные различия вертикальных размеров из-за особенностей подоконников.

Стандартные размеры блоков кирпичных пятиэтажек:

Высота — не более 150 см;
Ширина для кухни и маленькой спальни – 1,45 м;
Ширина для большой спальни – 2,05 или 1,75 м.

Выше указаны значения для оконных блоков. Размер проема, как правило, больше на 3-5 см.

В девятиэтажках

В большинстве случаев размеры будут одинаковы как для кирпичных, так и для панельных зданий. Несущественные различия могут наблюдаться в зависимости от особенностей геометрии проема, толщины подоконной плиты и штукатурного намета.

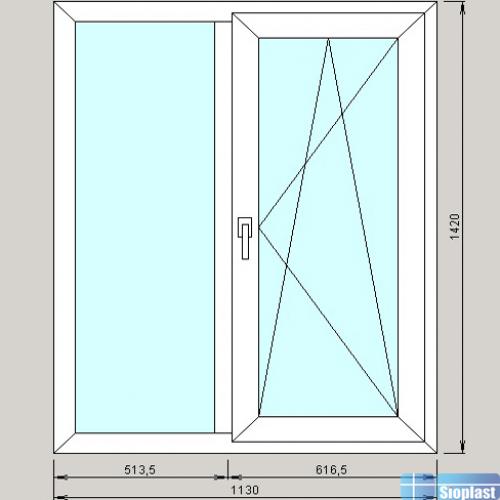

Кухонные блоки традиционно выполнены в одном из двух вариантов:

Узком – шириной 1160 мм;
И стандартном – 1300 мм;

В кухонные проемы устанавливались двустворчатые окна высотой 1400 мм. Горизонтальный размер остекления в остальных комнатах схож с аналогичным для пятиэтажных хрущевок (2,1 м или 1,75 м).

Источник: https://amerikanskie-okna.aystroika.info/stati/trehstvorchatoe-okno-pravilnyy-vybor-konstrukcii-chto-takoe-pvh-okno-s-tremya-stvorkami-foto

Стандартные размеры окон гост. Размеры окон жилых помещений

Не редко имеют место быть случаи, когда размеры окон в панельном доме могут отличаться на 10-15 см, причем речь идет об одном и том же доме. То есть о точности говорить не приходится. Именно поэтому, в случае необходимости замера размеров окон нужна квалифицированная помощь.

Однако, существуют стандартные размеры окон в типовых домах, к которым нужно стремиться при проектировании, чтобы в последствии не усложнять жизнь жильцам и компаниям, занимающимся монтажом окон. Двустворчатое стандартное окно должно соответствовать размерам 1300 в высоту и 1400 в ширину. Трехстворчатое окно — ширина от 2050 до 2070, высота — 1400.

Что касается хрущевок, то тут ситуация другая. Так, размер окна в хрущевке напрямую зависит от ширины подоконника. В случае с широкими подоконниками, размер составляет 1450×1500 для двух створок и 2040×1500 для трех. Узкие подоконники предполагают размеры окон 1300×1350 и 2040×1350 соответственно.

Рассчитывая размеры мансардных окон , обычно исходят из стандартных параметров, но так же нужно учитывать угол уклона кровли. Существует закономерность, состоящая в том, что высота окна напрямую зависит от пологости кровли. Что касается расстояния между стропилами, то оно должно быть не меньше чем на 4-6 см шире оконной коробки.

Исходя из вышеуказанного, становится совершенно очевидно, что размеры окон даже в типовых домах не совпадают, но отталкиваясь от типа дома, можно на вскидку определить и размеры окон. Как бы там ни было, но угол падения солнечных лучей, играет определяющее значение в вопросах оконных размеров.

Источник: https://doma-otido.ru/novosti/razmery-plastikovyh-okon-v-panelnyh-domah-standartnye-razmery-plastikovyh-okon-v-panelnom

Размер окна стандарт. Как рассчитать размер окна для комнаты?

Оконный проем, как правило, не размещается впритык к смежной стене. Желателен отступ в 50 см. В помещении шириной 2 м можно установить окно с шириной в 1 м, монтировать посередине. От верха окна до потолка должно быть некоторое расстояние — от 20 до 30 см. По стандартам высота окон от пола в частном доме 80 или 90 см. В кладовках и ванных габариты оконных систем могут быть минимальные, а расстояние между окнами в частном доме — большое. Главная задача окон здесь — проветривание, а не светопропускание.

Перед остеклением нужно:

Измерять оконные проемы внутри и снаружи.
Использовать для измерений уровень, рулетку с лазером.
Предусмотреть монтажные зазоры.

Чтобы установить ширину проема, измерьте его величины — высоту, ширину и глубину — сверху, снизу и посередине. Найдите минимальное значение. Оно будет результирующим. Измерение высоты оконной системы проводится аналогично в вертикальной плоскости. От полученных результатов необходимо вычесть 40–50 мм на термошов и монтажный зазор. Окна с четвертью нуждаются в более тщательных замерах. Нужно учесть:

заход рамного профиля на 2–4 см за боковой выступ;
утопление рамы на 2 см за верхнюю стенку;
над рамой внизу на 2 см выше должна размещаться монтажная панель, что необходимо для верного монтажа отлива, водоотведения, долговечности фурнитуры.

Для точных замеров профильных систем вызывайте профессионального замерщика компании «Оконные системы».

Стандартные размеры окон для частного дома. Стандартные размеры окон в частном доме

светопрозрачность стеклопакета,
величина постройки,
местонахождение здания.

Нормативы устанавливают коэффициент освещения для населенных пунктов с широтой от 45˚ до 60˚. Здесь стандартом считаются размеры оконных систем:

Размеры проема, мм	Стандартные размеры окон, мм
Высота	Ширина	Высота	Ширина
500	500	470	470
600	600	570	570
600	900	570	870
900	600	870	570
900	900	870	870
1200	600	1170	570
1200	900	1170	870
1350	600	1320	570
1350	900	1320	870
1500	600	1470	570
1500	900	1470	870

В районах, смежных с указанными выше, предусмотрен нормирующий коэффициент:

для более южных широт — 0,75;
для более северных — 1,2.

При выборе стеклопакета следует обращать внимание на количество стекол, толщину дистанционной рамки.

Размеры проема, мм	Стандартные размеры окон, мм
Высота	Ширина	Высота	Ширина
600	1200	570	1170
900	1200	870	1170
900	1350	870	1320
900	1500	870	1470
1000	1000	970	970
1200	900	1170	870
1200	1000	1170	970
1200	1200	1170	1170
1200	1350	1170	1320
1200	1500	1170	1470
1350	1000	1320	970
1350	1200	1320	1170
1350	1350	1320	1320
1350	1500	1320	1470
1500	1200	1470	1170
1500	1350	1470	1320
1500	1500	1470	1470

Системы из алюминия неуязвимы к коррозии, хорошо пропускают свет, широко варьируются по дизайну, мало весят. Профили из алюминиевого сплава отличаются высокой надежностью, стабильностью. Их можно устанавливать в крупногабаритных проемах без нарушения норм.

Не редкость в загородных домах ПВХ-окна. К их преимуществам относятся:

невысокая стоимость,

повышенная функциональность,
широкий выбор конфигураций,
возможность изготовления систем нестандартных размеров,
простая установка,
широкий выбор фурнитуры,
оперативность изготовления.

можно монтировать в стандартных и нестандартных проемах. Они соответствуют требованиям к площади остекления, которая может достигать 2/3 площади пола, но не должна превышать 6 м². В ПВХ-окне воздух не циркулирует, как в деревянной системе. И часто в его стеклопакете может скапливаться конденсат. К премиальным оконным системам это не относится. Они не конденсируются и не обледеневают.

В пластиковом профиле от 3 до 8 камер. Системы небольшой камерности подходят для эксплуатации в южных регионах. Профиль с 5-6 камерами выдерживает температуры более −30 °C, с 8 камерами монтируется в очень холодном климате. От глубины камер зависит шумоизоляция остекления. Окна выходят на дорогу? Устанавливайте системы с 5–8 камерами. Профили из ПВХ можно заполнить обычным стеклом или стеклянным пакетом.

Обычно проем не располагают впритык к соседней стене, минимальный отступ — 0,5 м. В комнате шириной 2 м допустим монтаж профиля шириной 1 м посередине стены. Верхняя часть окна должна отступать от потолка на 20-30 см. Нормальное расстояние между полом и окнами в коттедже 80-90 см. В кладовых помещениях и санузлах величина проемов может быть минимальной, а межоконное расстояние — большим. Здесь важно, чтобы окна в первую очередь обеспечивали хороший микроклимат, а не пропускали максимум света.

Перед установкой окон измерьте проемы с наружной и внутренней стороны. Для замеров пользуйтесь строительным уровнем, лазерной рулеткой. Учитывайте величину монтажных зазоров.

Ширина проема определяется в зависимости от высоты, глубины, ширины, измеренной снизу, сверху, посередине. Среди измерений результатом будет минимальное измерение. Высота профильной системы измеряется аналогично по вертикали. Отнимите от полученных результатов 4-5 см на термошов и зазор. Оконные системы с четвертью измерять нужно тщательней. Необходимо учитывать, что:

профиль рамы заходит на 2-4 см за выступ сбоку;
рама утоплена на 2 см за стену вверху;
внизу над рамой выше на пару сантиметров должна монтироваться монтажная панель. Она обеспечивает правильную установку отлива, водоотвод, продлевает срок службы крепежа.

Чтобы получить точные измерения, достаточно вызвать опытного замерщика. Обращайтесь в нашу компанию, чтобы вызватьбесплатно. Хотите рассчитать стоимость остекления приблизительно? Можете воспользоваться.

Источник: https://alyuminievye-okna.aystroika.info/novosti/standartnye-razmery-metalloplastikovyh-okon-pvh-kakie-standartnye-razmery-plastikovyh-okon

Стандартные размеры оконных проемов. Оптимальные габариты окон В

опубликована таблица, в которой приведены оптимальные пропорции оконных и дверных блоков. Также в ней содержатся сведения о максимально допустимой высоте и ширине конструкций. Рекомендованные в нормативном документе габариты совпадают с размерами стандартных оконных проемов, которые используются специалистами при проектировании зданий.

максимальная ширина окон

по отечественным стандартам ширина окна не должна превышать 2670 мм. однако при увеличении высоты проема этот габарит уменьшается. при достижении высотного максимума ширина конструкции может быть не более 1770 мм.

максимальная высота окон

в соответствии смаксимальная высота окна составляет 2750 мм. если необходимо изготовить блок с предельно допустимой шириной рамы в 2670 мм, то высота конструкции должна быть уменьшена до 2070 мм.

монтажная глубина окон

этот параметр определятся толщиной профилей, из которых изготовлены рамы конструкций. этот параметр не фиксированный, и для каждого вида окон определен свой диапазон размеров:

пластиковые – от 58 до 120 мм;
алюминиевые – 45 до 125 мм;
деревянные – от 58 до 165 мм.

Производители профильных систем стараются придерживаться единых стандартов, однако минимальное значение у некоторых марок может незначительно отличаться. Максимальная монтажная глубина постоянно увеличивается, так как благодаря этому шагу удается улучшить тепло- и звукоизоляционные характеристики окон.

Сами производители профильных систем в своей технической документации могут указывать параметры, превышающие размеры из ГОСТов. При принятии окончательного решения во время заказа оконных конструкций лучше все-таки ориентироваться на требования, изложенные в государственных стандартах. В случае крайней необходимости, когда нужно превысить разрешенные максимумы, рекомендуется получить консультацию у компетентного специалиста.

Стандартные размеры панорамных окон. Что такое панорамные пластиковые окна в пол и как их правильно выбрать и поставить?

давно стали неотъемлемым элементом комфорта при эксплуатации помещений жилого и общественного назначения.

Энергосберегающие оконные конструкции обеспечивают экономию на коммунальных платежах, а также способствуют улучшению видовых характеристик и инсоляции эксплуатируемых пространств.

Современные технологии позволяют установить не только стандартные окна, но и протяжённые панорамные конструкции, которые обрамляются в усиленные фахверки и оснащаются энергоэффективными стеклопакетами.

являются полноценной ограждающей конструкцией жилого или общественного помещения .

Подобные конструкции могут монтироваться в простенки, либо имеют собственные несущие элементы, не зависящие от каркаса сооружения, стыковка производится через импосты, либо непосредственно путём сопряжения светопрозрачных элементов.

При подобном конструктивном решении, устраивается внутрипольное отопление, либо радиаторы монтируются на перпендикулярных стенах.

Где и когда они могут применяться?

Панорамное остекление применяется в следующих типах гражданских зданий и сооружений :

Жилые многоквартирные дома повышенного уровня комфортности, при условии, что установка такого остекления не нарушает целостность несущих конструкций и общую архитектурную выразительность застройки.
Жилые квартиры, при условии наличия согласования от компетентных органов о переносе радиаторов отопления и вмешательстве в конструкции стены.
Частные жилые дома, при наличии двухсветного пространства, либо при необходимости реализации задумки архитектора.
Пентхаусы и другие архитектурные элементы, расположенные на высоких отметках, для улучшения видовых характеристик.
Общественные здания, предназначенные для размещения торговых площадей, при организации товарных витрин.
Любой объект гражданской недвижимости, если на стадии проектирования требуются панорамные окна для повышения внешней привлекательности объекта, либо для обеспечения требуемой продолжительности инсоляции.

В то же время, в некоторых ситуациях, устанавливать окна «в пол» не допускается:

При несанкционированном вмешательстве в ограждающие или несущие конструкции каркаса многоквартирного здания.
В случае существенного снижения теплотехнических свойств, что способствует потере энергоэффективности эксплуатируемого пространства.
Если панорамные окна не удовлетворяют внешнему облику здания, что особенно актуально для исторических сооружений в центральных частях крупных городов.
Если протяжённые оконные конструкции нарушают технологический процесс, осуществляемый в здании.
В случае, когда окна «в пол» смонтированы с пренебрежением норм безопасности, что вызывает риск их разбивания и выпадения.

Таким образом, при установке панорамных окон в квартире, необходимо обратиться для разработки проекта перепланировки помещения в Комитет по Архитектуре и Градостроительству , а также получить соответствующую бумагу от органа власти, после чего проводить работы без риска наложения штрафных санкций.

Требования к ПВХ-конструкции

Панорамные ПВХ-окна относятся к элементам ограждающих конструкций, эксплуатация, которые сопряжена с повышенной опасностью. В связи с этим, при производстве таких элементов заполнения проёмов, к ним предъявляются повышенные требования:

Ударная прочность – стёкла не должны разбиваться при сильном механическом воздействии, так как это гарантирует безопасность жильцов.
Энергосберегающие свойства – профиль и стеклопакеты не должны способствовать утечке тепла и снижению энергоэффективности эксплуатируемого пространства.
Простота мойки, обслуживания и эксплуатации – если управляющая компания не предоставляет промышленных альпинистов, следует позаботиться о достаточном количестве открывающихся створок.
Ограничение светопропускной способности – актуально для невысоких этажей, так как обзор помещения с улицы нередко вызывает дискомфорт. Кроме того, проникновение солнечных лучей способствует выцветанию или чрезмерному нагреву предметов мебели и других деталей интерьера.
