Пластиковые или, как их часто сокращенно называют, ПВХ-окна справедливо считаются самым распространенным и востребованным на сегодняшнем строительном рынке вариантом оконной конструкции. Особенно часто они используются для остекления жилых, коммерческих и общественных зданий. Логичным результатом становится актуальность вопроса о том, из чего делают пластиковые окна. Правильный ответ на него позволит успешно решить задачу комплектования любого объекта – от небольшой квартиры или частного загородного дома до крупного офисного или торгового строения. А потому имеет смысл рассмотреть тему более внимательно и скрупулезно.

Основные конструктивные особенности пластиковых окон

Базовым материалом для производства пластиковых окон выступает поливинилхлорид (сокращенно – ПВХ), аббревиатура которого и используется в альтернативном названии конструкции. Выбор в его пользу обусловлен сочетанием основных характеристик этого полимера, главной из которых выступает полная химическая нейтральность. Благодаря ей, достигается устойчивость к воздействию разнообразных внешних факторов, включая климатические и атмосферные. Дополнительным плюсом становится возможность мытья различными моющими составами без риска повредить поверхность оконной рамы.

Прежде чем приступить к ответу на вопрос, из какого материала выпускают пластиковые окна, необходимо описать их конструкцию. Основными составными элементами устройства ПВХ-окна выступают:

1. Профиль (рама). Размещается по периметру изделия. Монтируется в оконный или дверной проем. Выступает несущей конструкцией для расположенного внутри стеклопакета. Помимо несущей, выполняет и ряд других функций – эстетическую, антивандальную, противовзломную и т.д.
2. Стеклопакет. Светопрозрачная конструкция, обеспечивающая естественное освещение помещения. Имеет сложное устройство, различающееся числом стекол, уровнем герметичности, составом заполнения и различными внешними декоративно-защитными покрытиями.
3. Створка. Часть оконной конструкции, предназначенная для распахивания или сдвигания. Монтируется к несущим элементам ПВХ-окна посредством фурнитуры. Обеспечивает практичность и удобство эксплуатации остекления. Используется для мытья окна и проветривания помещения.
4. Штапик. Выполняется в виде накладки из пластика с прорезиненным основанием, устанавливаемой на торец оконной конструкции. Его основное предназначение – обеспечение герметичности внешнего контура здания. Благодаря штапику гарантируется плотность прилегания створки к профилю.
5. Импост. Часть оконного профиля, усиленного армированием. Делит оконную конструкцию на две или на три части. Необходимо для надежного крепления и расположения створки/створок.
6. Фурнитура. Обобщающее наименование комплектующих элементов и материалов, предназначенных для создания нормальных условий эксплуатации пластикового окна. Включает: шарниры, ручки, планки и другие подобные детали. Отдельного упоминания заслуживают отдельные виды фурнитуры – для защиты от детей, противовзломная и т.д.
7. Подоконник. Размещается в нижней части оконной конструкции непосредственно на поверхности проема внутри здания. Выполняет несколько функций – от теплоизоляционной до эстетической. Обычно изготавливается из пластика и имеет многокамерную структуру.
8. Отлив. Схожая с подоконником конструкция, которая располагается снаружи. Предназначена для отвода воды и недопущения ее проникновения под раму.
9. Откосы. Размещаются на боковых сторонах оконного проема внутри постройки. Выполняют эстетическую функцию.

Из чего делают пластиковые окна. Из чего в действительности состоит профиль пластиковых окон

Точные пропорции ПВХ смеси держатся в тайне, так как формула является частью секрета фирмы-производителя, за которым (как за рецептом Кока-Колы) охотятся шпионы-конкуренты.

Тем не менее состав строго определен. Для экструзии оконного профиля используют:

• Собственно ПВХ,
• Термостабилизаторы (на основе соединений свинца или кальций-цинка),
• Красящие пигменты (оксид титана и оксид железа),
• Наполнители (соединения кальция),
• Пластификаторы (фталаты).

Насколько безопасен состав смеси для производства ПВХ профиля?
Чтобы не быть голословными, рассмотрим их по порядку.

Термостабилизаторы

Термостабилизаторы на основе соединений свинца уже долгое время используются в производственных отраслях для придания необходимых физических свойств. Для термоустойчивости оконного ПВХ профиля применяют сульфид свинца. Свинец в соединении находится в связанном виде и не представляет опасности. К тому же для производства профиля его добавляют в малых количествах - не превышает величину в 0,4% от общего объема материалов. В окне получается и того меньше.

Продолжительное использование, среди прочего - для изготовления водопроводных труб, позволили изучить свойства сульфида свинца и получить опытное подтверждение его безвредности. Другое дело - стабилизаторы на основе кальция и цинка.

Стабилизаторы на основе цинка и кальция относительно недавно стали использоваться в производстве ПВХ профилей, отчего в полной мере не сформировалось базы знаний и наблюдений за материалами с этими компонентами. Однако они прошли все проверки в европейских лабораториях на соответствии нормам.

Красители

Красители для производства ПВХ профилей - вещества, прошедшие лабораторные исследования и активно применяемые. В конечном продукте - профиле окна ПВХ, они также не представляют опасности.

Необходимость добавки красящих пигментов объясняется тем фактом, что ПВХ сам по себе не имеет цвета и без красителей представлял бы на вид толстый полиэтиленовый пакет.

В производстве ПВХ профиля используют следующие красящие компоненты:

• оксид титана - для придания профилю белого цвета,
• оксид железа, чтобы сделать цвет профиля коричневым.

Наполнители

Соединения кальция, используемые как наполнитель, придают оконному профилю прочность. Добавляемый для этих целей состав, как правило, карбонат кальция, или попросту, мел. Безвреден и безопасен.

Пластификаторы

Пластификаторы в пластиковой продукции - наиболее обсуждаемый элемент. Именно он до недавнего времени был главным объектом критики пластиковых окон.

Особое внимание общественности приковано к фталатам группы DEHP, воздействие которых изучается, но предполагается их негативное воздействие при попадании в организм человека.

Для пластиковых профилей используются фталаты другой группы - DIDP и DINP, которая до 2014 года также была под подозрением. Однако проведенные исследования* в течение 4 лет подтвердили безопасность пластификаторов этих групп.

По результатам наблюдений эксперты смогли с уверенностью заявить, что необходимо с осторожностью использовать предметы, в которых использовались пластификаторы из группы риска, и то при условии, что частицы будут попадать внутрь.

В заключении касательно оконного профиля говорится, что профиль изготовленный с использованием фталатов DINP и DIDP, не оказывает никакого влияния на организм человека.

Поливинилхлорид. Состав и расшифровка аббревиатуры ПВХ

Аббревиатура ПВХ расшифровывается как поливинилхлорид. Существуют и другие названия материала: винил, полихлорвинил, виннол, вестолит, сумилит и др. Химическая формула полимера: (C₂H₃Cl)n; 2−CHCl−> _n

Анализ состава вещества позволяет сделать вывод о том, что при температуре 110 – 120°С происходит активное выделение хлороводорода HCl. При этом не наблюдается горения. Когда изменяется структура, начинается разложение. При утилизации ПВХ под воздействием температур плавления материал выделяет вредные для здоровья человека и окружающей среды канцерогены.

Поливинилхлорид демонстрирует устойчивость к воздействию воды, спиртов, органических углеводородов, химических соединений (соли, щелочи, кислоты). ПВХ является диэлектриком. При температуре ниже — 65°С полимер становится хрупким.

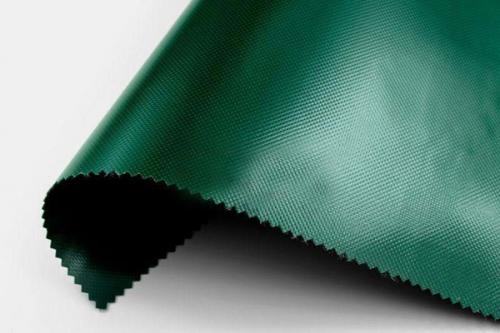

Поливинилхлоридная ткань — материал технического назначения синтетического состава. Образован основой из полимерных нитей с покрытием. Благодаря свойствам полимера материалу можно придать заданные свойства.

Полотна двухлицевые, плотные, гладкие, обладают жесткостью. Некоторые виды ПВХ материала посредством применения дополнительных пластификаторов (фталаты) обладают эластичностью. На фото поверхность полотен гладкая с глянцевым блеском.

Сокращение PVC (международное название) обозначает polyvinyl chloride, переводится с английского как поливинилхлорид. Вещество поставляется в двух основных формах: жесткой и гибкой. В чистом виде это хрупкое твердое вещество белого цвета.

Для получения покрытия с умеренной гибкостью мелкие частицы ПВХ растворяют в пластификаторе, применяя метод полимеризации в суспензии. Пластизоль — жидкость, полученная в процессе производства, не затвердевает при охлаждении и переходит в состоянии геля при повторном нагреве.

На полиэфирную ткань наносят пластизольное покрытие разными способами:

• распылением;
• впрыскиванием в пресс-форму;
• путем окунания в ванну.

ПВХ профиль оконный. Профиль для окон ПВХ: характеристики и типы

Профиль – это основа всей конструкции, из которой делают створки окна и рамы. Именно они определяют не только внешний вид окна, но и его прочность. Распространенные материалы для оконного профиля – дерево (кедр и лиственница) и алюминий. Но чаще всего профиль для окон делают из ПВХ, или поливинилхлорида. Такой профиль укреплен металлическими вставками и внутри имеет воздушные полости, повышающие теплоизоляцию конструкции.

Согласно европейскому стандарту EN 12608 SR «Непластифицированный поливинилхлорид (PVC-U) для изготовления окон и дверей» и аналогичному российскому ГОСТ 30673-99 «Профили поливинилхлоридные для оконных и дверных блоков. Технические условия» профили классифицируют по ряду характеристик. В частности, по показателям толщины внешних и внутренних стенок выделяют:

• Профили класса А – имеют наружные стенки толщиной от 2,8 мм и внутренние стенки толщиной от 2,5 мм; они обеспечивают наилучшую теплоизоляцию и считаются оптимальным выбором.

• Профили класса В – имеют наружные стенки толщиной от 2,5 мм, внутренние - от 2,0 мм; такие окна не только «холоднее», но и на 15% менее устойчивы к деформации.

• Профили класса С – все остальные, не подходящие под стандарты А и В, к ним не предъявляется строгих требований.

Это важно! Существует так называемый «объектный» профиль, который предназначен для установки в нежилых производственных помещениях. В домах и квартирах его использовать нельзя – из-за тонких стенок он не держит тепло и неустойчив к деформации. Такой профиль на первый взгляд ничем не отличается от обычного – разве что на защитной пленке можно увидеть маркировку object. Нередко недобросовестные компании, предлагающие очень низкие цены на свой товар, продают окна именно из такого профиля.

Определить «на глаз», какой профиль пластиковых окон лучше, непросто, но существуют некоторые особенности, которые могут многое сказать о его качестве.

Однородность профиля

Пластик должен быть однородным и абсолютно гладким. Зернистая поверхность говорит о том, что окна, скорее всего, были изготовлены в кустарных условиях и являются подделкой. Покрытие также должно быть однородным, без разводов и градиента.

Кстати. Чтобы не купить подделку по цене фирменных окон, обратите внимание на заводскую маркировку на внутренней стороне оконной коробки. На ней должно быть клеймо с названием фирмы-производителя и ряд цифр: номер смены, устройства для производства ПВХ профилей и дата изготовления.

Ширина профиля

Чаще всего компании предлагают пластиковый профиль для окон шириной 58 мм – это классический вариант, предпочтительный для жилых помещений. Встречается и профиль шириной 70 мм, такой нередко устанавливают в высотных зданиях или там, где климат особенно суров. Профиль шириной 90 мм относится к предложениям премиум-класса, он отличается превосходными тепло- и звукоизолирующими характеристиками. Однако далеко не все компании работают с такой продукцией.

Толщина профиля

Толщина профиля должна быть одинаковой, от 2,5 мм до 3 мм. Однако для тяжелых оконных блоков тонкие стенки не годятся – в таком случае сварочный шов получается менее прочным, а значит, страдает надежность всей конструкции.

Количество воздушных камер

От ширины профиля зависит и количество камер. Профиль 58 мм может обладать максимум тремя камерами – что, впрочем, вполне достаточно для того, чтобы окна сохраняли тепло. 70-миллиметровый – тремя, четырьмя и даже пятью камерами. Последние из упомянутых (70-миллиметровые) наиболее востребованы для остекления квартир и домов. Нормой для 90-миллиметрового профиля является шесть камер. Чем больше камер – тем теплее и тише будет в доме. Впрочем, справедливости ради следует сказать, что разница между, например, трех- и четырехкамерным пакетом не столь значительна.

Количество камер в стеклопакетах

Не следует путать количество воздушных камер в профиле ПВХ с количеством стеклопакетов. Стеклопакет – это несколько листов стекла, соединенных между собой по контуру с помощью специальной рамки и герметиков. Между стеклами образуются герметичные камеры с воздухом или другим газом внутри. Однокамерный стеклопакет – самый легкий, он состоит из двух стекол и одной воздушной камеры между ними. Такие стеклопакеты очень легкие, подходят для остекления больших проемов, поэтому их часто устанавливают на балконах, лоджиях и террасах. Однако для окон они не подходят из-за недостаточной теплоизоляции. Для дома, дачи, офиса или квартиры лучше выбрать двухкамерный стеклопакет, состоящий из трех листов стекла и двух воздушных камер. Трехкамерные стеклопакеты из четырех листов стекла встречаются нечасто, они тяжелы и пропускают меньше света, чем другие виды стеклопакетов. Такие окна востребованы только на Севере, где температура зимой может опускаться до -40 o С и ниже. При более высоких температурах разницы между двух- и трехкамерными стеклопакетами почти нет.

Из чего делают стеклопакеты.

Стеклопаке́т  — светопрозрачная конструкция строительного назначения из двух и более, скреплённых (склеенных) между собой по контуру с помощью дистанционных рамок и герметиков. Предназначение стеклопакета как замены обычных стёкол — в повышении сопротивления теплопередачи, поскольку воздух и некоторые другие газы.

Активно применяются в строительстве, для устройстваизданий.

Метод скрепления стёкол —и металлическая или пластиковая дистанционная рамка. Пластиковая рамка незначительно повышает сопротивление. Конструкция стеклопакета закрепляетсяили другим подходящим герметиком.

Между стёклами часто находится сухой, однако для улучшения характеристик сопротивления теплопередаче внутрь стеклопакета закачивают(,,) или.

Например, аргон не только повышает теплоизоляцию, но и положительно влияет на шумоизоляцию. Главное качество стеклопакетов с аргоном заключается в том, что они не только сохраняют тепло в помещении в холодное время года, но и поддерживают в нём комфортную температуру в жаркое время.

Существует технология по изготовлению стеклопакетов спрослойкой, но она достаточно редка. При такой технологии два стёкла отстоят друг от друга на расстоянии менее миллиметра, а для предотвращения их слипания между стёклами находятся распорки (пиллары) из металла илис шагом 2—4 см.

Пластиковые окна из чего состоят. Из чего состоит пластиковое окно – схема в разрезе, детали

С технической точки зрения в состав окна входят только ПВХ-рама с установленными створками, стеклопакетом, уплотнителями и фурнитурой. Однако установка подоконника, отлива, отделка откосов необходимы для того, чтобы светопрозрачная конструкция долго и надежно исполняла свои обязанности, а в комнатах было светло и тепло. По этой причине на приведенной схеме изображены также и эти элементы.

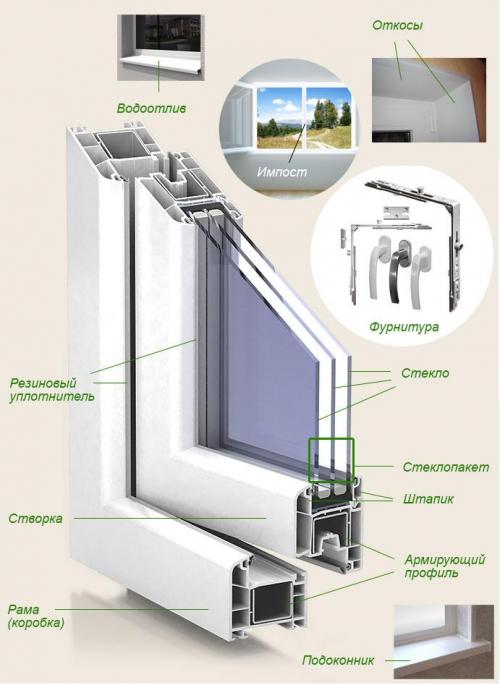

Для начала приведем названия с указанием состава и основной функциональности, а в нижеследующих разделах подробно опишем детали пластикового окна.

• Рама

Изготавливается из армированного металлом ПВХ-профиля. Рама (монтажники часто говорят «коробка») занимает весь периметр окна и служит основой для установки подвижных и глухих (неподвижных) створок.

• Створка (рама створки)

Подвижный элемент окна, собранная из ПВХ-профиля рама с установленным стеклопакетом. Элемент крепится на фурнитуру, которая и обеспечивает необходимую функциональность – открывание, закрывание, поворот и т.д. Стеклопакет в створке удерживается штапиком, соединение герметизируют уплотнителем.

• Стеклопакет

Прозрачный элемент окна, состоящий из 2 и более расположенных параллельно листов стекла. Герметичное скрепление и расстояние между стеклами определяет дистанционная рамка. Стеклопакет – важнейший элемент окна, поскольку через него в помещение проходит свет. Значительная площадь поверхности говорит о том, что этот элемент в первую очередь отвечает за теплопроводность конструкции пластикового окна.

• Штапик

Выполненная из поливинилхлорида (ПВХ) накладка с прорезиненным основанием. Благодаря плотному прилеганию к раме и стеклопакету штапик защищает помещения от проникновения снаружи холода, ветра, пыли.

• Импост

Выполненный из ПВХ-профиля элемент, разграничивающий зоны створок, обеспечивающий возможность их закрывания.

• Фурнитура

Иногда про фурнитуру говорят, как про конструкцию механизма пластиковых окон. Действительно, это набор элементов, который обеспечивает управление и изменения текущего положения створок. Планки, петли, подвесы и другие компоненты фурнитуры выбирают с учетом веса створок, который в основном определяется числом камер в стеклопакете и толщиной стекол.

• Подоконник

Устанавливается с внутренней части (в помещении) под окном. Рекомендуется в ходе эксплуатации не загромождать подоконник, а при монтаже соблюдать требования по выступу от стены внутрь помещения. Это необходимо для того, чтобы в зимнее время в оконном проеме происходил достаточный воздухообмен, не выпадал конденсат.

• Отлив

Устанавливается под окном с внешней стороны. Задача элемента – удалить стекающую по оконному проему воду (дождь, тающий снег), не допустить попадания и накопления влаги под рамой.

• Откосы

Это поверхности стен дома по периметру оконного проема, которые нуждаются в утеплении и защитной отделке. Защитная отделка необходима для предотвращения проникновения холодного воздуха, влаги, утеплителя (монтажной пены) от УФ излучения. С наружной стороны на откосы могут устанавливаться наличники.

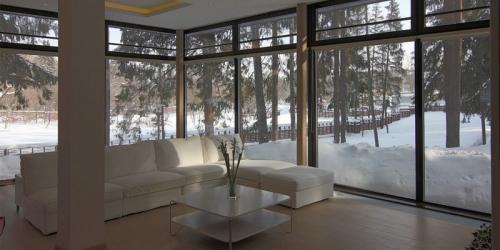

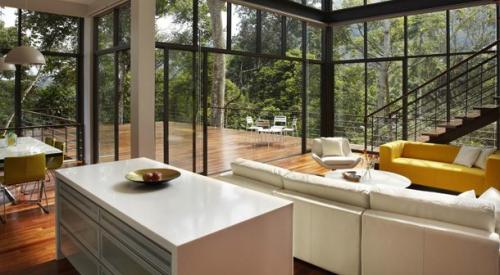

Алюминиевые окна в современном остеклении загородных домов

Окна смело можно назвать “глазами” жилья. Именно поэтому их выбору отдается большое значение, желая, чтобы окна прослужили эффективно и долго. Система остекления является весомым элементом любого дома, должна иметь высокие эксплуатационные характеристики и привлекательный внешний вид. Дверные и оконные конструкции сегодня делают не только из дерева, пластика или ПВХ. Всё более затребованными становятся алюминиевые окна. Эти относительно лёгкие конструкции хорошо подходят для остекления больших площадей, что обусловило их применение и для фасадного остекления. Киевская компания USG предлагет алюминиевые окна купить у них, предоставляя гарантию долговечной службы таких окон. В каталоге фирмы окна от известных производителей из Бельгии и Польши. В чём же основные особенности и преимущества алюминиевых окон?

Преимущества алюминиевых окон в загородных домах

• Долговечность, ведь такой профиль очень прочный, не боится воды и влажности, а также может прослужить больше 60 лет.
• Высокая стойкость к механическим повреждениям или атмосферным влияниям.
• Экологичная безопасность, ведь алюминий не имеет запаха и ничего не излучает.
• Простота в уходе, ведь таким конструкциям не нужна покраска или тщательная очистка.
• Лёгкость изделия, по сравнению с деревянными или пластиковыми конструкциями.
• Разнообразность размеров, видов и форм окон для различных дизайнерских решений.
• Повышенная пожарна безопасность помещения така как алюминиевые рамы не горят.

Технические особенности алюминиевых окон

Существует два вида алюминиевых конструкций: тёплые и холодные. Они имеют различные особенности, а также область применения.

Холодные варианты подходят исключительно для остекления балконов, веранд, зимних садов, террас и других помещений, что не отапливаются. Они сконструированы без термовставок, которые удерживают тепло. По цене такие окна более доступные и имеют лёгкий вес. Их толщина стекла может составлять 4-6мм.

В тёплых вариантах используют камерный профиль, что имеет два элемента и термическую прокладку, что улучшает теплоизоляцию и снижает теплопроводность. Их активно используют для остекления загородных домов, общественных сооружений и т.д.

Дизайн и стиль алюминиевых окон

Благодаря природным характеристикам алюминия, он легко поддается созданию различных форм, что можно применить для любого интерьера или дизайна здания. Красить его можно несколькими способами. Это может быть ламинирование однотонными или декоративными плёнками. Другой способ – анодированный, когда с помощью оксидного слоя получают тёмно-коричневый, золотой или натуральный оттенок. Популярным является и способ порошковой окраски, что будет стойким к коррозии и механических повреждений.

Энергоэффективность алюминиевых окон

Энергоэффективность окна определяют по сопротивлению теплопередачи, которое должно быть н меньше 0,75 м²К/Вт. В теплосбережении играют роль количество и толщина стеклопакетов, а также количество контуров уплотнения, что напрямую влияют на герметичность. Материал изготовления уплотнителя также имеет значение при выборе оконных конструкций.

Уход за алюминиевыми окнами

Алюминиевые конструкции просты в обслуживании и не требуют особого ухаживания. Они легко моются и не портятся под воздействием моющих средств. Алюминиевый профиль чувствительный к царапинам, поэтому вытирать или мыть его следует мягкой тканью или мочалкой.

Сравнение алюминиевых окон с другими материалами

Алюминиевые окна стоят дороже деревянных или пластиковых, но отличаются своей долговечностью. Такой профиль может эффективно прослужить 60-80 лет, что полностью его окупает. Деревянные более сложны в ухажывании и бояться влаги, поэтому за ними нужно следить. Пластиковые отлично держат тепло, но алюминиевые “тёплые” варианты им не уступают, а к тому же отличаются прочностью и безопасностью.

Рекомендации по выбору производителя алюминиевых окон

Не маловажную роль при выборе конструкций играет производитель алюминиевых окон . Алюминиевые конструкции отлично подходят для остекления загородных домов или зданий с большими окнами. Их лёгкость в трансформации поможет создать форму и дизайн, что будет максимально вписываться в интерьер и фасад. Сегодня существует много производителей алюминиевых окон. Перед покупкой рекомендуется больше узнать о компании, её опыте работы, примерах выполненных задач, а также реальных отзывов клиентов. Обращать внимание следует и на гарантии, которые предоставляет производитель.

Стеклопакет -- это. Стеклопакеты

Основной составляющей частью любого современного (деревянного, пластикового, алюминиевого) окна, несомненно, является стеклопакет. По площади стеклопакет занимает от 70% до 90% площади окна, соответственно свойства стеклопакета будут основополагающими в общих свойствах окна. Быть ли окну теплым, энергосберегающим, шумозащитным напрямую зависит от стеклопакета.

Окно, выполненное даже из супер теплых оконных профилей не будет теплым, если выбранный стеклопакет имеет низкую теплоизоляцию.

Стеклопакет это конструкция, состоящая из двух, или нескольких стекол, разделенных по периметру дистанционной рамкой, герметически склеенных герметиком, образующие герметические камеры, которые заполняются осушенным воздухом либо инертным газом.

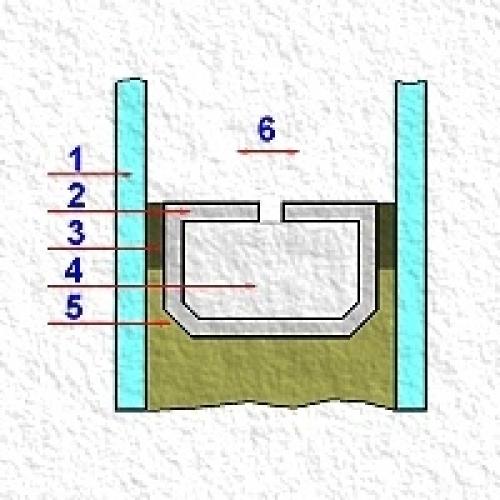

Основные составные части стеклопакета:

1. стекло;
2. дистанционная рамка;
3. нетвердеющий герметик;
4. влагопоглотитель;
5. отверждающий герметик;
6. газовая прослойка.

• В стеклопакетах используются стекла толщиною не менее 3 мм. следующих типов:

М0, М1, М2 – листовое

У – узорчатое

А – армированное

Ап – армированное полированное

Р1А, Р2А, Р3A, Р4А, Р5А –ударостойкое многослойное

Р6В, Р7В, Р8В –устойчивое к пробиванию многослойное

СМ1, СМ2, СМ3, СМ4, СТ1, СТ2, СТ3 – безопасное многослойное

Т – окрашенное в массе

Х – химически упроченное

З – закаленное

С – солнцезащитное

К – энергосберегающее с твердым покрытием

И – энергосберегающее с мягким покрытием

• Дистанционная рамка обеспечивает требуемое расстояние между стекол, является емкостью для осушителя воздуха,выполняется из стального либо алюминиевого профиля с отверстиями со стороны межстекольного пространства. Для повышения температурного сопротивления стеклопакета, применяют термопластичные дистанционные рамки TPS имеющих низкую теплопроводность.
• Нетвердеющий герметик (бутил) заполняет пространство между стеклом и дистанционной рамкой должен иметь ширину не менее 3 мм. и глубину не менее 4 мм.
• Влагопоглотитель осушает воздух между стекол, что предотвращает запотевание стекол внутри стеклопакета. В качестве влагопоглотителя используют гранулированный цеолит либо технический селикогель, которым заполняется внутреннее пространство дистанционной рамки.
• Отверждающий тиоколовый, полиуретановый либо силиконовый герметик создает общую герметичность стеклопакета с требуемыми механическими свойствами. Общая глубина обоих герметизирующих слоев (нетвердеющего и отверждающего) должна быть не менее 9 мм.
• Газовая прослойка стеклопакета заполняется осушеным воздухом, инертными газами, либо их смесями. При этом объем заполнением газом должен быть более 90% от объема камеры.

Рекомендуемая толщина стеклопакета может находиться в пределах от 16 мм. до 60 мм., толщина камеры от 8 мм. до 36 мм.

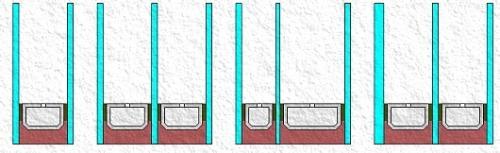

При необходимости изготавливают двухкамерные стеклопакеты, с различной толщиной стекол, камер.

Основные характеристики стеклопакетов.

Условное обозначение стеклопакета. Формула стеклопакета.

Условное обозначение стеклопакета включает в себя строго определенный ряд параметров:

1. (СПО – стеклопакет однокамерный, СПД – двухкамерный);
2. толщина и тип первого стекла (4М1 – листовое стекло толщиной 4 мм., 6С – солнцезащитное стекло толщиной 6 мм.);
3. толщина камеры, вид газозаполнителя . При газозаполнении воздушной смесью шифр газозаполнителя отсутствуют (16 – толщина камеры16 мм. газозаполнитель воздух,12Ar – толщина камеры12 мм. вид газозаполнителя – Аргон, 16Kr – толщина камеры16 мм. вид газозаполнителя – Криптон);
4. толщина и тип второго стекла ;
5. в случае двухкамерного стеклопакета повторяются п.3 и п.4;
6. высота, ширина, толщина стеклопакета (1200х900х36 – высота 1200 мм. ширина 900 мм. толщина 36 мм.);
7. вид стеклопакета (Уд – ударостойкий, Э – энергосберегающий, С – солнцезащитный, М – морозостойкий, Ш – шумозащитный. Общестроительный стеклопакет – параметр отсутствует);
8. обозначение стандарта (ГОСТ 24866-99 Стеклопакеты клееные строительного назначения).

Пример условного обозначения стеклопакета:

СПО 3М1 – 16Ar – 3М1 1600х850х24 ГОСТ 24866-99

Стеклопакет однокамерный первое стекло толщиной 3 мм. листовое, толщина камеры16 мм. камера заполнена Аргоном, второе стекло толщиной 3 мм. листовое, высота 1600 мм. ширина 850 мм. толщина 24 мм. общестроительного назначения.

СПД 4М1 – 18 – 4М1 – 18Ar – 5И 1350х900х49 МЭ ГОСТ 24866-99

Стеклопакет двухкамерный, первое и второе стекло толщиной 4 мм. листовое, первая камера заполнена воздушной смесью, толщина камеры18 мм. вторая камера заполнена Аргоном толщина камеры18 мм. третье стекло толщиной 5 мм. энергосберегающее с мягким покрытием, высота 1350 мм. ширина 900 мм. толщина 49 мм. морозостойкий, знергосберегающий.

Теплоизоляционные характеристики стеклопакетов ГОСТ-24866-99.

Теплоизоляционные свойства стеклопакетов характеризуются Приведенным сопротивлением теплопередаче Rопр.

Чем оно выше тем более теплый стеклопакет.
