Грамотное и профессиональное проектирование является залогом успеха любого строительного проекта. Правильность составления технической документации при этом играет главенствующую роль. Любые строительные работы должны сопровождаться инженерными документами, выполненными в соответствии с текущими нормами строительства.  Квалифицированная информация о материале изготовления, технология и этапов работ обеспечат  качественный результат  по завершению.  Обозначение окон на чертежах и схемах строительства дает возможность выполнить их монтаж в соответствии с намеченным планом и графиком работ.

Техническая документация используется как для капитального строительства больших зданий и объектов, так и для частной застройки или ремонта. В зависимости от сложности работ подготавливаются необходимые пакеты документов и чертежей. Что касается изображения окон на чертежах, то здесь необходимо знать основы инженерного проектирования, чтобы не ошибиться в чтении и трактовке технической документации.

Для клиентов, которые не сведущи в чтении чертежей были введены стандартные обозначения оконных конструкций. Ниже приведены наиболее часто встречающиеся виды условных окон в чертежных документах.

Эти оконные конструкции могут присутствовать в различных комбинациях, в зависимости от сложности проекта. В процессе оформления заказа клиент может увидеть свою конструкцию в договоре на выполнение работ. Поэтому, что бы говорить на «одном языке» с менеджером, необходимо знать, как обозначается маркировка дверей и окон на чертеже. Нужно это во избежание недоразумений при согласовании оконных и дверных конструкций.

Для капитального строительства существуют нормы обозначения пластиковых окон на чертежах и сборочных схемах. План строительных (или ремонтных) работ должен толковаться однозначно и недвусмысленно. При реализации таких типов проектов работает не одна организация подрядчиков, а несколько. Для лучшего согласования всех совместных действий недостаточно простого схематического типа окна, как было показано выше.

При строительстве новых зданий работы по реализации проекта ведутся одновременно сразу по нескольким направлениям с целью экономии времени.  Выбор материала изготовления оконных конструкций определяется на стадии проектирования. Основными параметрами являются условия эксплуатации, желаемые данные по коэффициенту теплопроводности и шумопоглащения, а так же внешнему виду и цвету профиля.

Для того, что бы оконная конструкция по своим габаритам стала в новый проем строительному подрядчику необходимо предоставить следующую информацию.

  • Параметры профиля рамы. Каждая профильная система имеет свою монтажную глубину, начиная от 60 и заканчивая 80 мм. Исходя из этих параметров, проектируется проем для монтажа окна.
  • Формула стеклопакета. В зависимости от формулы стеклопакета варьируется количество камер в нем. Площадь стеклопакета составляет 80-85 % от общего объема конструкции, а масса в некоторых случая может доходить до 90% от общей массы окна. Зная эти параметры, инженеры строительной организации смогут рассчитать необходимую общую нагрузку на здание и на каждый проем в частности.
  • Сложные конструкции. В последнее время возрос спрос на конструкции повышенной сложности и размеров. Не для каждого проектного задания возможно изготовить единую, монолитную конструкцию. В таком случае происходит разбивка на составные элементы, каждый из которых в соединении с другим образует требуемый конструктив. Для корректного расчета и правильного монтажа таких типов конструкций используют чертежи пластиковых окон, где схематично указан процесс сборки и монтажа.

Виды открывания алюминиевых окон. Все важные характеристики алюминиевых окон по ГОСТу

Заполнение оконных проёмов в жилых и общественных зданиях является ответственной процедурой, которая должна выполняться в соответствии с действующими нормативами.

Сами окна, вне зависимости от производителя, материала, габаритов и способа открывания, должны отвечать требованиям государственных стандартов.

Алюминиевые окна стремительно набирают популярность среди владельцев объектов недвижимости и застройщиков.

Учитывая, что они являются частью ограждающей конструкции и участвуют в теплотехническом расчёте, а также подвергаются воздействию большой динамической ветровой нагрузке, их применение в строительстве также строго регламентировано.

Нормативная документация

Алюминий является одним из самых популярных строительных материалов при возведении металлический конструкций. В связи с этим, при проектировании, изготовлении и монтаже оконных конструкций из алюминия, а также при получении сертификатов, производственные компании должные учитывать требования следующих нормативных документов :

  1. «Блоки оконные из алюминиевых сплавов». Главный нормативный документ, регламентирующий основные характеристики алюминиевых окон на предмет минимальной прочности, теплотехнических параметров или отклонений от заданной геометрии при производстве.

    , на сегодняшний день утратившего актуальность.

  2. Химический состав металла профилей, количество легирующих добавок при производстве, а также основные свойства сплавов регламентируются«Алюминий и сплавы алюминиевые деформируемые. Марки».

    Данный документ позволяет определить зависимость основных физико-механических свойств изделий от химического состава сплава, из которого они изготовлены.

  3. СП 128.13330.2016 «Алюминиевые конструкции» – документ пришёл на смену одноимённого СНиП 2.03.06-85. Учитывает особенности применения алюминиевых конструкций при возведении зданий и сооружений, в том числе, их расчёт, подбор необходимых сечений из условий 2 групп предельного равновесия.

Сторона открывания окон. Виды открывающихся окон

Сегодня трудно представить себе дом без окон, хотя есть в мире экземпляры, лишенные этой привычной архитектурной детали. Существуют также жилища, хозяева которых из-за неудачного соседства решили не устанавливать окна в обычном направлении, предпочтя установку нескольких десятков зенитных фонарей из матового акрила. Яркий пример тому — бетонный дом в Хиросиме. Лично я не представляю себе уютного жилья без качественного дневного освещения и потока свежего воздуха, и нашу потребность в этом как нельзя лучше удовлетворяют окна. Они могут быть деревянными или пластиковыми, иметь самую разную форму и открываться в различных направлениях. Вот о том, какие существуют окна по направлению открывания мы и поговорим сегодня.

Способы открытия створок

Как правило, в многоэтажных домах устанавливают однотипные металлопластиковые окна белого цвета, которые можно открыть на себя (поворотная створка) или наверх (откидная створка). Очень часто половина окна совсем не открывается, это носит название «глухая створка».

На самом деле способов открывания створок гораздо больше, и некоторые из них очень удобны и более активно используются в частных домовладениях. Ниже — описание каждого способа + наглядная схема открывания.

1. Глухая створка. Такая створка не предполагает возможность открывания. Как правило, такие створки устанавливают в витринах магазинов, в комбинированных оконных системах, когда какая-то створка открывается, а какая-то нет. Такая створка усложняет процесс очистки внешней стороны окна и не дает проветривать помещение.

2. Поворотный способ открытия створок (поворотная створка). Такие окна могут открываться внутрь помещения или наружу. Это достаточно распространенный тип открывающихся окон. Одна сторона такого окна закреплена на петлях. Для открытия окна нужно потянуть за ручку, после чего оно откроется с поворотом вокруг закрепленной оси. Стоимость таких окон достаточно невысока, и они довольно востребованы на рынке современных окон.

Циферблат Город Адимари

Постапокалиптический роман «Циферблат. Город Адимари» погрузит во вселенную кровожадных демонов кумо, бессмертных лионитов и металлических оборотней. Когда привычный мир рушится, главное не терять веры в себя…

3. Откидной способ открытия створок (откидная створка). Описанный выше способ открытия створок очень часто комбинируют с откидным, так как это позволяет в зависимости от желания владельца открывать окно в режиме легкого проветривания наверх или нараспашку. Производители окон предусматривают возможность поворота ручки в разных направлениях для того или иного направления открытия. Открытие поворотным способом — ручка в горизонтальном положении, откидным — в вертикальном. Хотелось бы сказать, что в дешевых окнах очень часто створки заедают при повороте ручек, с чем мне приходилось сталкиваться при съеме квартиры в новостройке. Лучше выбирать более долговечный и качественный вариант, как на .

4. Подвесной способ открытия створок (подвесная створка). В этом случае створка открывается в нижней части окна. Очень важно, чтобы такое окно также было выполнено качественно, так как риск прищемить пальцы довольно велик.

5. Поворотный по вертикальной оси способ открытия створок (поворотная по вертикальной оси створка). Такое окно можно открыть в правый или левый бок, при этом часть окна выходит наружу, а другая — внутрь квартиры. Этот вид створок нельзя назвать самым популярным, так как он не слишком удобен.

6. Поворотный по горизонтальной оси способ открытия створок (поворотная по горизонтальной оси створка). Все аналогично способу под номером пять, только окно открывается вверх и вниз, в не вбок.

7. Раздвижной способ открытия створок (раздвижная створка). Очень удобный способ, так как можно открыть окно на любую ширину и он более безопасен в случае, если в вашем доме есть кот. Мало кто знает, что открытие окна на верхнее проветривание потенциально опасно для кошек, так как они пытаются выбраться, соскальзывают вниз и ломают хребты (в мире тысячи зарегистрированных случаев). Пластиковые окна скользкие, животным не за что зацепиться когтями.

8. Складной способ открытия створок (складная створка). В этом случае окно легко складывается по типу гармошки. Такие окна выглядят довольно оригинально, и при грамотном оформлении можно создать очень красивую оконную композицию.

Система пластиковых окон. Общая схема устройства окна

Металлопластиковое окно устроено достаточно сложно, особенно если сравнивать его с традиционными деревянными окнами. С другой стороны, если разобраться, по какому принципу конструируются такие изделия и понять основные закономерности, то большая часть вопросов исчезнет сама собой.

Схема размещения основных элементов

Ключевой особенностью окон на основе ПВХ-профиля является модульная структура. Это значит, что изделия как бы собирается из отдельных блоков. Количество и взаимное расположение этих блоков остается неизменным, но сами блоки могут быть почти любыми – естественно, в рамках существующих технологических ограничений.

К базовым элементам, которые и составляют структуру окна, относятся:

  1. Каркас из профильной системы с внутренним металлическим армированием. Основой каркаса является оконная рама, в которую может устанавливаться либо сразу остекление («глухой» вариант), либо створка/створки (открывающийся вариант).
  2. Заполнение проёма . В большинстве случаев заполнение представлено остеклением (чаще всего стеклопакетом, реже – моностеклом или несколькими отдельными стеклами). Иногда для заполнения рамы либо створки применяют непрозрачные материалы, лидером среди которых является сэндвич-панель. Основным преимуществом непрозрачного заполнения считается хорошая теплоизоляция, которая обеспечивается низкой теплопроводностью сэндвича.

Система пластиковых окон. Общая схема устройства окна

Так выглядит стандартное изделие

  1. Фурнитура – комплекс механизмов, который обеспечивает открывание и закрывание конструкции в разных режимах. В состав фурнитуры входят петли, ручка, приводные элементы, запорная арматура (ответные планки на раме + цилиндры на створке), а также детали системы проветривания (микровентиляция, пошаговая вентиляция).
  2. Детали, необходимые для установки – это в первую очередь подоконник, водоотливная планка, нащельники, иногда – откосы и специальные профили (доборы, соединители, базовые и т.д.). Здесь ассортимент во многом зависит от конструкции узла примыкания, так что комплектация у разных окон может очень сильно отличаться.
  3. Наконец, в отдельную группу я бы выделил аксессуары для пластиковых окон . Это вентиляционные клапаны, москитные сетки, роллетные шторы, жалюзи и т.д. – в общем, все, что не входит в саму конструкцию окна и может быть демонтировано без потери основного функционала.

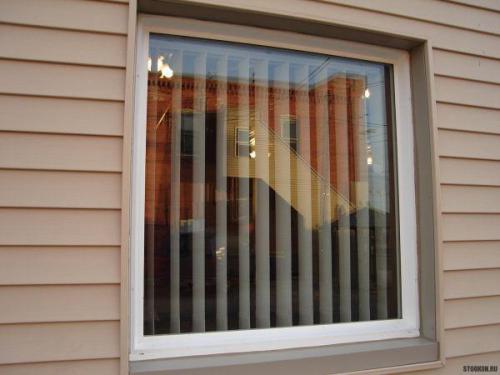

Жалюзи и шторы позволяют регулировать освещенность

Здесь я просто перечислил набор основных деталей окна, а ниже подробно рассмотрю каждый из элементов.

Виды окон по способу открывания. Вы здесь

Виды открывания пластиковых окон

Выбирая пластиковые окна, необходимо учитывать их цену и качество, а также удобство эксплуатации. Поэтому стоит разобраться, какие существуют виды открывания окон (глухое окно, откидное, поворотное, раздвижное, поворотно-откидное), и понять, в чем преимущества и недостатки каждого из типов.

Глухое окно

Глухая конструкция подразумевает только наличие рамы и стеклопакета – это значит, что окно невозможно будет открыть.

Это самый дешевый вид конструкции. Обычно такое окно является частью балконного блока: во всех остальных случаях оно не будет отличаться практичностью, поскольку вымыть его с внешней стороны станет невозможно (если, конечно, квартира находится не на первом этаже дома, или речь не идет о коттедже). Конечно, если поставить себе цель помыть окно, то это можно осуществить, для чего придется вынимать стеклопакет (весит он довольно много, да и справиться с этой задачей у неспециалиста вряд ли получится хорошо).

Типы открывания пластиковых окон и обозначения на схеме. Обозначение окон на чертежах 01

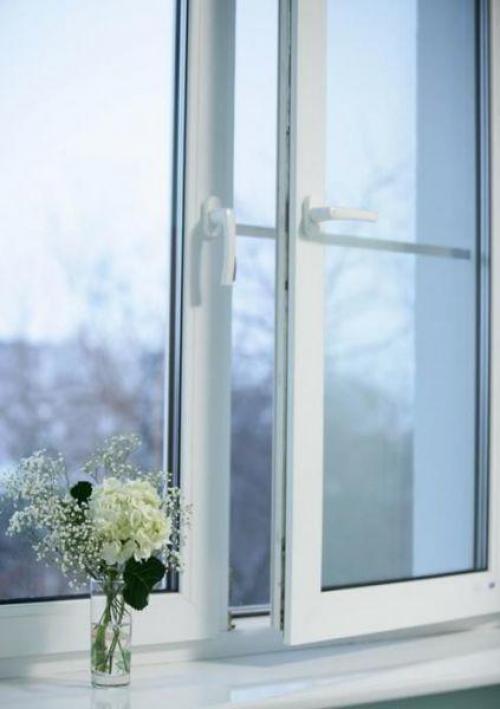

Поворотное открывание окон

Это классическая конструкция, позволяющая без труда получить доступ к соседним оконным створкам.

Такой механизм открывания окон облегчает мытье стекол, упрощая процесс эксплуатации. Однако при всех своих плюсах поворотное окно имеет один весьма существенный (особенно для жильцов небольших по площади квартир) недостаток: при его открывании рама занимает дополнительное место (если на подоконнике размещены цветочные горшки, то их придется передвигать или вовсе убирать в другое место).

Типы открывания пластиковых окон и обозначения на схеме. Обозначение окон на чертежах 02

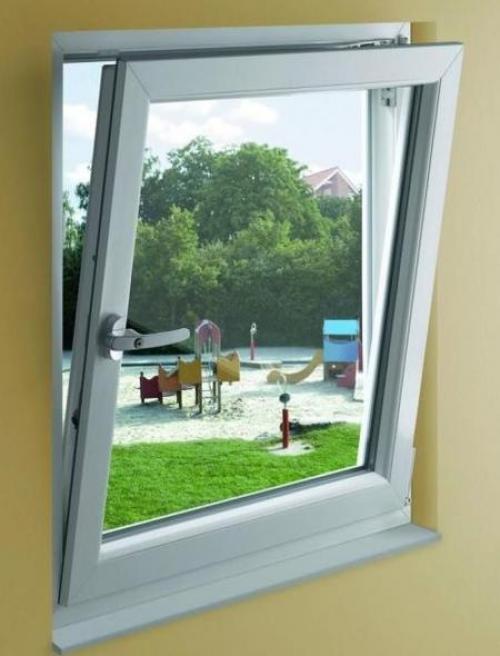

Откидное окно

Это окно нельзя открыть полностью: оно может быть закрытым или открытым частично, в режиме проветривания. При мытье это будет создавать серьезные неудобства, поскольку просунуть руку в щель вряд ли получится. По сути, откидное окно – немного усовершенствованная версия глухого окна.

Откидное окно не пользуется большим спросом. Изредка действительно встречаются комнаты, где просто физически нет места для полного открытия створки. Но, поскольку в проветривании нуждается абсолютно любое помещение, люди вынуждены искать компромисс, которым и становится откидное окно.

Типы открывания пластиковых окон и обозначения на схеме. Обозначение окон на чертежах 03

Поворотно-откидное открывание окон

Данный вариант считается идеальным для установки в любых помещениях. Это наиболее популярная и пользующаяся стабильным спросом конструкция.

Окно с поворотно-откидным механизмом можно открыть как полностью (в теплую и солнечную погоду), так и в режиме проветривания (например, зимой для обеспечения циркуляции воздуха).

Механизм, обеспечивающий работу окна, является довольно сложным, но ломается он, несмотря на это, крайне редко.

Портальное открывание окон

Раздвижная (портальная) конструкция появилась на рынке относительно недавно. Подобные окна устанавливают в небольших по площади помещениях, нуждающихся в регулярном проветривании. Нередко данный механизм используется при остеклении балконов.

Планировка многих квартир, особенно, находящихся в домах времен советской застройки, не предусматривает наличия большого по площади балкона: зачастую здесь бывает просто не развернуться, а открытая створка займет и без того ценное свободное пространство. Раздвижная конструкция хороша тем, что для её открывания не потребуется дополнительное место.

Существующие виды открывания пластиковых окон позволяют подобрать самый подходящий вариант для каждого помещения.

Типы открывания пластиковых окон и обозначения на схеме. Обозначение окон на чертежах 04

Открывание окна. Возможные проблемы

Сложности с открытием пластиковых окон возникают в следующих случаях:

  1. нужно открыть створку без ручки (как изнутри, так и снаружи);
  2. механизм открывания заклинило;
  3. не получается закрыть створку;
  4. створка открылась сразу в двух положениях;

Далее подробно рассмотрим, как решить проблему в каждой из этих ситуаций.

Злоумышленники могут взломать пластиковое окно за считанные секунды

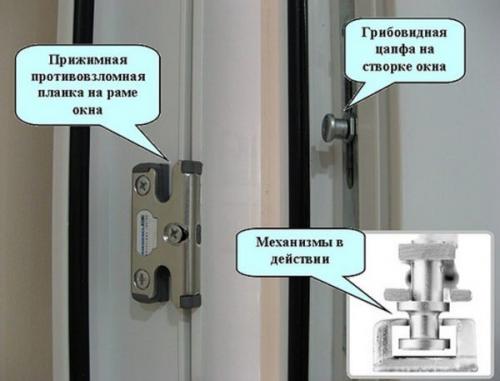

Расположение запорных планок в стандартном пластиковом окне

Открываем окно с улицы

Многие люди считают, что окна ПВХ надежнее защищают жилье от проникновения, чем старые советские окна. Однако, в действительности дела обстоят с точностью до наоборот.

Дело в том, что створки, сделанные из пластика, гораздо более гибкие и мягкие, чем деревянные, в результате чего легко отгибаются . В обычной ситуации – это, конечно, повод для расстройства, но только не в нашей, когда необходимо попасть в запертое жилье.

Следует отметить, что у профессионального вора «домушника» операция по открытию стандартного пластикового окна займет буквально несколько секунд. Однако, наша задача заключается в том, чтобы открыть окно снаружи без повреждений. Поэтому действовать следует аккуратно и не спеша.

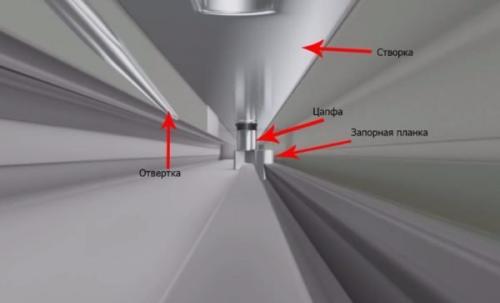

Срываем первую цапфу с запорной планки

Для этих целей нам понадобится шлицевая (плоская) отвертка. Ее можно попросить у соседей или знакомых.

Работа осуществляется в такой последовательности:

  1. вставьте отвертку между рамой и створкой напротив запорного механизма;
  2. затем надавите на отвертку, отгибая створку в сторону. Если вы открываете окна открывающиеся внутрь, нужно давить на отвертку так, чтобы она отгибала створку, и при этом выдавливала внутрь.

Точно так же срываем вторую цапфу и все последующие

Если нужно выполнить открывание наружу, то, соответственно, давите на отвертку так, чтобы она поддевала створку;

Открывание окна. Возможные проблемы

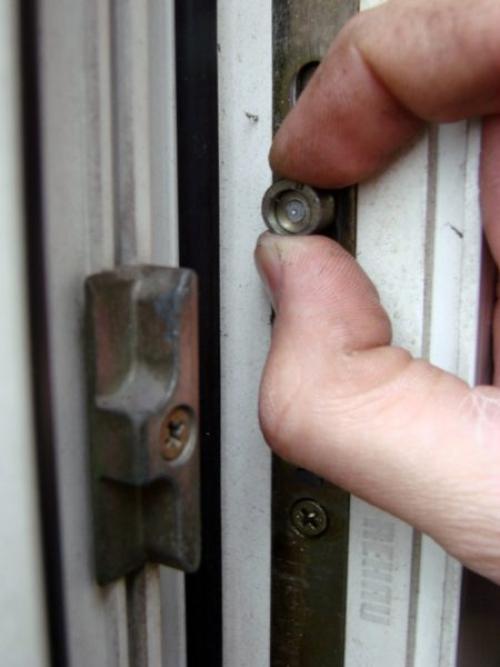

На фото – цилиндр запорного механизма (цапфа)

  1. в результате этих действий цилиндр запорного механизма должен выскочить из зацепа ;
  2. если запоры расположены на нескольких участках створок, что чаще всего и бывает, процедуру необходимо повторить, вставив отвертку напротив каждого из них. Момент выскакивания цапфы из зацепа сопровождается громким щелчком.

Открывание окна. Возможные проблемы

Схема взлома стандартной фурнитуры

Данный способ открывания достаточно простой, и, самое главное, что после такого взлома фурнитура остается целой. Единственное, если вы будете выполнять работу неаккуратно, можете поцарапать пластик.

Чтобы не повредить пластик, под отвертку можно подложить резинку или пластиковую пластинку.

Для тех, кто боится испортить внешний вид пластика, я расскажу, как открыть снаружи пластиковое окно абсолютно без вреда для поверхности рамы. Для этого нам понадобится тонкая металлическая линейка, узкий шпатель или даже нож с гибким лезвием.

Открывание окна. Возможные проблемы

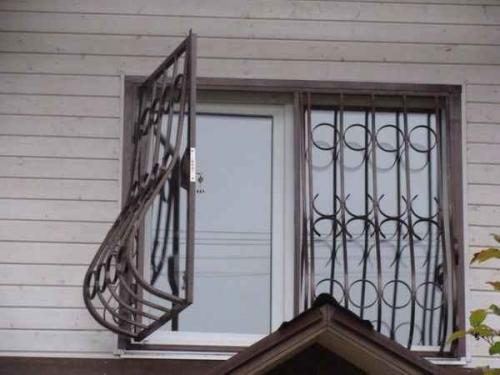

Открывающиеся решетки

Чтобы защитить жилье от проникновения злоумышленников, на окна можно установить решетки. Конечно, многие люди боятся использовать такой способ защиты по причине невозможности эвакуации через окно во время пожара. Однако, на этот случай существуют открывающиеся решетки.

Открывание окна. Возможные проблемы

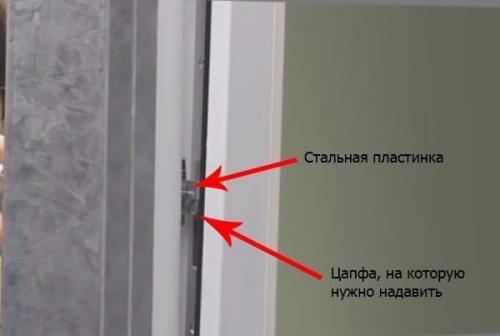

Взлом окна при помощи стальной пластинки – вид изнутри

Работа с использованием этих инструментов осуществляется так:

  1. просуньте линейку или другой плоский инструмент в пространство между створкой и рамой;
  2. нащупайте инструментом цилиндр, который служит защелкой;
  3. нажмите на него сверху, чтоб он опустился вниз и вышел из зацепа;
  4. проделайте эту операцию со всеми зацепами.

Следует отметить, что все эти способы действенны лишь в том случае, если окно оснащено стандартной фурнитурой. Если же установлена фурнитура против взлома, то у вас вряд ли получится открыть окно, не повредив его.

Открывание окна. Возможные проблемы

Фурнитура против взлома

Если у вас не получилось открыть металлопластиковое окно снаружи , можно позвонить в МЧС, чтобы вам помогли попасть в свое жилье специалисты. Правда, имейте в виду, что эта услуга платная.

Открываем окно без ручки

Зачастую люди интересуются на форумах – как открыть окно без ручки? Потребность в этом может возникнуть по разным причинам.

К примеру, многие родители демонтируют ручки, чтобы ей не смог воспользоваться ребенок. Так как ручка имеет небольшие размеры, ее потеря – дело не хитрое.

Открывание окна. Возможные проблемы

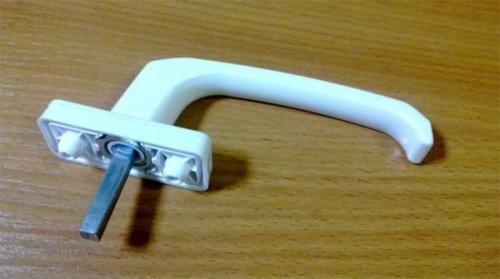

Ручка имеет четырехгранный стержень

Если вы демонтировала ручку, то наверняка видели, что она имеет четырехгранный стержень. Соответственно этот четырехгранник нужно чем-то заменить, чтобы привести в движение механизм открывания.

Для этого можно подобрать шлицевую отвертку подходящей ширины, вставить ее вместо ручки, и провернуть. Также можно использовать и любой другой подходящий инструмент, который окажется у вас под рукой.
