Замена ручки и регулировка фурнитуры пластикового окна. Как самостоятельно поставить (снять) ручку с окна ПВХ

Замена ручки и регулировка фурнитуры пластикового окна. Как самостоятельно поставить (снять) ручку с окна ПВХ

Мы неоднократно говорили о том, что установку пластиковых окон должны производить только профессионалы, поскольку от качества монтажа напрямую зависит то, как именно будут себя «чувствовать» ваши окна и насколько долго они прослужат.

Но заменить самостоятельно оконную фурнитуру (и ручки, в том числе) совсем не сложно, вполне можно и самому, особенно в тех случаях, когда мастера нужно долго ждать или вы не хотите платить лишние деньги.

За замену ручек разные фирмы «берут» по-разному: в среднем это от 50 до 100 рублей за единицу, плюс отдельная оплата за вызов мастера (плюс-минус 500 рублей).

Так что, вполне возможно, что наша статья позволит вам сэкономить средства на более нужные и полезные вещи. Ниже вы найдете подробную инструкцию, как поставить (снять) ручку с окна ПВХ самостоятельно.

Но, для начала нужно определиться с причиной, по которой вы решили заменить ручку: возможно, если ее «заклинило» в открытом положении, то это просто сработал блокиратор поворота и достаточно вернуть его в исходное положение.

Внимательно осмотрите ту область, где установлена ручка: с торцевой стороны створки вы увидите тонкую металлическую «запорную» пластину (иногда с пружиной) или клавишу.

Прижмите ее пальцем к резиновому уплотнителю и попробуйте нажать на ручку. При этом створка должна находиться в строго вертикальном положении, в противном случае блокиратор не «отпустит» свой захват.

Если ручку «подклинивает», то есть она с трудом поворачиваться, то, скорее всего, высохла смазки или загрязнилась поверхность механизма.

В этом случае нужно снять ручку, очистить все подвижные элементы от пыли и загрязнений, смазать (можно использовать машинное масло или универсальную смазку вроде WD-40) и установить обратно.

Инструкция по замене ручки на окнах ПВХ

Если же это не случайная блокировка, а вы хотите заменить поврежденную деталь или поставить на место старой, например, ручку с замком, то необходимо сделать следующее:

1. Осторожно приподнимите края декоративной крышки.
2. Поверните эту крышку на 90 градусов.
3. При помощи крестовой отвертки открутите 2 болта, на которые закреплена ручка.
4. Снимите старую ручку.
5. Установите новую ручку.
6. Тщательно закрепите ее при помощи все той же крестовой отвертки и болтов.
7. Поверните декоративную крышку, прикрывая крепежи. Обратите внимание на то, что под основанием ручки установлена «гребенка» — пластина регулятора проветривания. Старайтесь не задевать ее, чтобы не нарушить работу механизма.

Купить новую оконную ручку (как с замком, так и без) можно и отдельно от окна ПВХ, в офисах фирм, которые занимаются продажей, изготовлением и установкой пластиковых окон, а также в крупных магазинах строительных материалов и на строительных рынках.

Старайтесь выбирать не пластиковые, а более прочные и надежные металлические или металлокерамические ручки.

Хорошие металлические ручки от известных и проверенных временем производителей (ROTO, HOPPE, Winkhaus или MACO) стоят всего на 50-100 рублей дороже дешевых пластиковых (китайских), но прослужат вам в несколько раз дольше, поскольку сделаны из материалов, устойчивых к коррозии и механическому воздействию.

Не говоря уже об улучшенном и более современном дизайне, декоративном и эстетичном внешнем виде качественных ручек.

Ручка с ключом отличается от обычной только наличием запирающего механизма внутри нее и обойдется вам уже от 200 до 700 рублей. В комплект к такой ручке обычно входят 2 ключа, причем замки и ключи у всей партии — одинаковые.

Устанавливается такая ручка точно также, как и обычная: нужно снять старую ручку с окна ПВХ и поставить ручку с замком.

Регулировка пластиковых окон самостоятельно на лето и зиму + ремонт

Для чего регулировка пластиковых окон

У каждого оконного или дверного изделия есть заводские характеристики. Со временем они изменяются не в лучшую сторону. Регулировка окон и дверей возвращает в первоначальное состояние конструкцию, что продлевает ее срок службы.

Регулировку пластиковых окон и дверей проводят в случаях:

• скрип при открытии или закрытии створки;
• заедает ручка;
• она же перестает производить фиксацию подвижного элемента окна – створки;
• створку необходимо приподнимать, когда требуется ее закрыть;
• сквозняк через зазор между коробкой и створкой окна;
• следы потертости на пластике.

Устройство и принцип работы фурнитуры ПВХ-окон

Если вы никогда не обращали внимание на то, как устроено ваше окно, перед регулировкой фурнитуры это следует сделать обязательно. Оконная фурнитура – сложный, состоящий из множества элементов механизм. Он обеспечивает правильную и безопасную эксплуатацию створок.

Обратите внимание: управление этим механизмом осуществляется только ручкой. Определенный градус ее поворота задает положение запорных элементов и, соответственно, режим открывания окна.

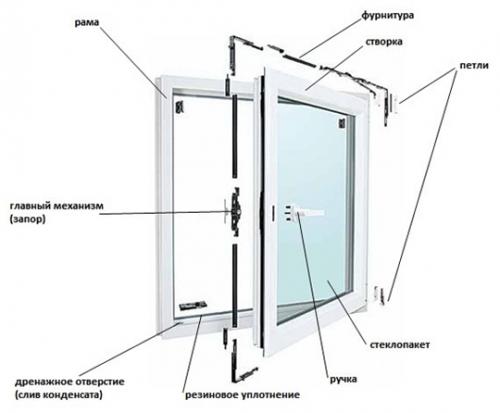

Устройство пластикового окна

Основные функциональные части фурнитуры:

• Стальные пластины (наружная и внутренняя), расположенные по периметру створки. При этом внутренняя пластина – или так называемая “шина” – движущаяся. Она перемещается относительно неподвижной наружной.
• Основной запор, расположенный с передней стороны открывающейся части окна.
• Ножничный кронштейн или “ножницы”. Удерживают створку в верхней части при открывании окна.
• Угловые передачи. Устанавливаются по углам открывающейся створки и служат для передачи движения от основного запора остальным элементам стальной обвязки.
• Цапфы (эксцентричные ролики, “эксцентрики”) – овальные или круглые элементы, установленные на внутренней шине и выступающие наружу через прорези в неподвижной стальной пластине.
• Ответные планки. Неподвижные элементы, крепящиеся к оконной раме, предназначенные для фиксации цапф при закрывании окна.

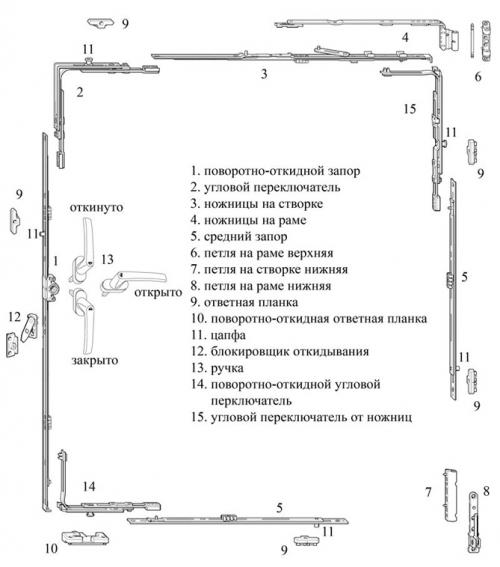

Схема фурнитуры ПВХ-окна

Принцип работы механизма довольно прост. Поворот ручки обуславливает движение передающей шины с цапфами. Они выдвигаются из пазов ответных планок и окно открывается. В режиме проветривания отодвигаются все эксцентрики, кроме тех, которые расположены в нижней части створки. При опускании ручки вниз цапфы задвигаются в “ответки” и окно надежно закрывается.

Когда нужна регулировка окон

Регулировка оконной фурнитуры может потребоваться в следующих случаях:

• конструкция плохо удерживает тепло в помещении, появляются сквозняки;
• ручка не закрывается до конца, болтается или, наоборот, поворачивается с трудом;
• створка провисает и при движении задевает раму.

Почему возникают такие неполадки? Причин может быть несколько.

1. Деформация элементов фурнитуры. Это часто случается с некачественными, дешевыми изделиями.
2. Неправильная эксплуатация конструкции – поворот ручки при открытом окне, резкое закрывание до упора и др.
3. Неблагоприятные погодные условия. Каждое изделие рассчитано на эксплуатацию в определенном температурном и влажностном режиме, в противном случае отдельные элементы окна не будут функционировать должным образом.
4. Нарушение технологии установки конструкций.
5. Усадка дома.

Тугой ход оконной ручки может повлечь поломку всего запорного механизма

Еще одна причина, по которой необходимо регулировать прижимную фурнитуру два раза в год, – срок службы уплотнителя. Ослабляя прижим в летний период и увеличивая его зимой, вы предохраняете уплотнитель от пересыхания, потери объема и деформации. Подстройка под изменение температур в эти сезоны также снижает внутреннее напряжение оконной конструкции.

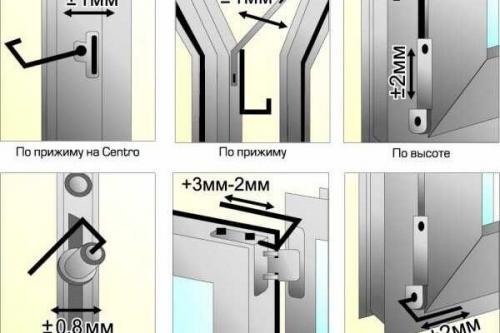

Типы регулировки пластиковых окон

Существует несколько видов ремонта, который может понадобиться после точной установки конкретной неполадки в работе механизма и её причины. Не следует пытаться починить то, что не сломано, а при возникновении трудностей лучше подробнее углубиться в тему, проконсультировавшись в ближайшем мебельном магазине, или вызвать специалиста на дом.

Регулировка фурнитуры

Окно может не закрываться из-за проблем с блокиратором, перекрывающим возможность повернуть ручку и сделать стеклопакет герметичным. Они нужны для избежания поломок ручки. Устранение этой неполадки не будет сложной задачей. Требуется найти надпись на запоре окна: если присутствует маркировка «AUBI», следует направить створку вертикально вверх, надавить на пластину с пружинкой и поставить ручку в необходимое положение.

При наличии маркировок «ROTO», «GU» и иных металлический язычок нажимается под ручкой, которая потом поворачивается параллельно прокладке уплотнителя.

Регулировка пластиковых окон зима-лето

Если вам только вчера установили пластиковые окна, то велика вероятность, что монтажники оставили нейтральное положения запорных механизмов. Поэтому зимой сквозняк будет неизбежен, что потребует от нас дополнительно подготовить пластиковые окна к зиме. Давайте дополнительно проясним для себя основные аспекты, которые нужно учитывать перед началом выполнения работы.

Для чего это нужно

Переход на лето обязателен по следующим причинам:

•   Необходимо ослабить давление на уплотнительную резинку. Если створка постоянно будет прижиматься на максимум, то резинка будет сдавленна сильнее. Со временем упругость материала ослабнет, что потребует замену.  Уплотнительная резинка стоит немного, но ее проблематично подобрать под определенную конфигурацию окон. Если ее не заменить, сквозняк неизбежен даже при регулировке механизмов на зимний режим эксплуатации.
•   Необходимо проветривание. Образование микроскопических щелей благоприятно скажется на уровне комфорта в доме или квартире летом. Именно поэтому на лето створку ослабляют, создавая микроскопическое проветривание для улучшения микроклимата. Зимнее ежедневное проветривание пластиковых окон в помещении тоже обязательно, но это должно выполняться под контролем хозяев.

Переход на зимний режим настройки на пластиковых окнах нужен по следующим причинам:

Повышаем теплоизоляционные свойства. При подготовке запорных механизмов окон к зиме, резинка плотно прилегает к раме. Настроенное окно на зиму исключает сквозняки и мостики холода, что повысит уровень комфорта от проживания в доме или квартире. Что касается эксплуатации окон в летнем режиме запорных механизмов, то на окнах, в частности на стеклах и подоконнике, может образовываться лед, конденсат и даже плесень.

Регулировочные механизмы

Основным регулировочным механизмом является цапфа. Это так называемый эксцентрик, внутри которого находится отверстие под шестигранный ключ. У каждой цапфы есть свое положение. По умолчанию установщики пластиковых окон оставляют цапфу в нейтральном положении, то есть ее риска расположена параллельно плоскости рамы. Соответственно, количество цапф в плоскости может отличаться. Это зависит от стоимости окна, от размеров и от используемой фурнитуры. Минимальным количеством считается две цапфы на створку, но это в основном используется для небольших пластиковых окнах, типа форточек для проветривания в ванной или топочной.

У хороших пластиковых окон цапфа должна располагаться в центральной части створки, прижимать углы и диагонали. Именно здесь зачастую бывает сквозняк, который образует наледь и конденсат. Что касается конструкции, то могут быть абсолютно разные формы, но зачастую они круглые или овальные. При повороте цапфы она смещается левее или правее относительно  положения створки, что позволяет ослаблять или усиливать уровень прижатия. Регулировать обычно очень просто, достаточно обладать шестигранным ключом. Самостоятельная настройка новых пластиковых окон на зиму позволяет сэкономить от 1000 руб. с одного окна.

Обратите внимание. В самой раме присутствует ответная планка. Ответная планка тоже имеет свои критерии. Она всегда фиксирована в неподвижном положении и отличается по ширине, что позволяет дополнительно регулировать плотность прижатия. Соответственно, если ваши окна установлены давно и механизмы уже износились, дополнительно отрегулировать плотность прижатия можно заменой ответных планок. Они продаются вплоть до увеличения толщины в 0,5 мм.

Регулировка пластиковых окон старого образца. Как отрегулировать пластиковые окна самостоятельно – пошаговая инструкция с фото

После первичной регулировки при монтаже окно может разуплотниться, к тому же на каждый сезон требуется своя регулировка, но вызывать специалистов по этому вопросу излишне дорого и неуместно, ведь это можно исправить самому. Рассмотрим, как отрегулировать пластиковые окна самостоятельно и что для этого потребуется.

Какие инструменты понадобятся для регулировки пластикового окна

Необходим элементарный набор, который, скорее всего, имеется в каждом доме:

• ключ номер 4, шестигранный;
• плоская и крестовая отвёртка;
• плоскогубцы;
• шуруповёрт и набор бит разных форм.

Основной инструмент для регулировки – шестигранник, без которого не обойтись. Если в конкретном случае не подходит один или несколько из указанных инструментов, следует обратиться в мебельный магазин для получения консультации. Самым распространённым для сборки мебели современного образца является размер 4 мм, он очень распространён, поэтому найти его не составит труда.

Винтовые соединения и элементы фурнитуры, крепящиеся к профилю, требуют наличия отвёрток и шуруповёрта. В качестве вспомогательного инструмента можно использовать плоскогубцы.

По возможности следует приобрести силиконовую смазку для фурнитуры, WD-40 или другую смазку в виде аэрозоля.

Почему разуплотняются пластиковые окна: основные причины

Существует широкий перечень причин возникновения проблем со стеклопакетами:

1. Заводской брак, проявившийся со временем.
2. Неправильная эксплуатация, приведшая к разгерметизации, трещинам окна, поломке штапика.
3. Допущение ошибок и халатности при монтаже: недостаточное заполнение щелей пеной, негерметичное расположение стеклопакетов в оконном проёме.
4. Износ деталей внутри и снаружи конструкции.

Чтобы избежать разуплотнения окон, нужно бережно и ответственно относиться к установке и соблюдать правила эксплуатации.

Типы регулировки пластиковых конструкций

Существует несколько видов ремонта, который может понадобиться после точной установки конкретной неполадки в работе механизма и её причины. Не следует пытаться починить то, что не сломано, а при возникновении трудностей лучше подробнее углубиться в тему, проконсультировавшись в ближайшем мебельном магазине, или вызвать специалиста на дом.

Регулировка фурнитуры

Окно может не закрываться из-за проблем с блокиратором, перекрывающим возможность повернуть ручку и сделать стеклопакет герметичным. Они нужны для избежания поломок ручки. Устранение этой неполадки не будет сложной задачей. Требуется найти надпись на запоре окна: если присутствует маркировка «AUBI», следует направить створку вертикально вверх, надавить на пластину с пружинкой и поставить ручку в необходимое положение.

При наличии маркировок «ROTO», «GU» и иных металлический язычок нажимается под ручкой, которая потом поворачивается параллельно прокладке уплотнителя.

Регулировка откидного механизма

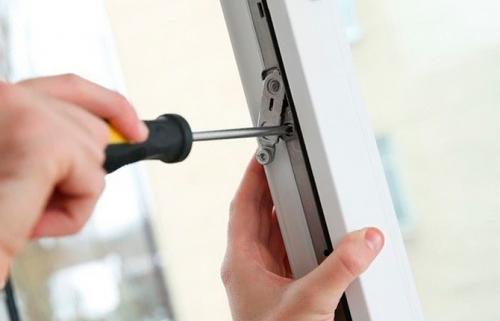

Для настройки этого механизма потребуется взять ключ-шестигранник или звёздочку (тоже 4 мм). В верхнем элементе створки в «ножницах» присутствует винт, регулирующий верхний угол и его положение. При раскручивании и закручивании этого винта будет меняться расположение всей створки влево или вправо.

Как отрегулировать прижим верхней части:

1. Открыть окно в штатном режиме.
2. Изменить положение ручки так, чтобы окно было поставлено в режим проветривания.
3. Провалится угол рамы, откроется её нижняя часть.
4. Винт прокрутить с помощью указанной стрелки. Рама опустится или поднимется.

Регулировка створки нижней петлей:

1. Вынуть из завесы пластиковую заглушку.
2. Открыть конструкцию с винтом нижней секции.
3. Меняя силу прижима винта, отрегулировать степень прислонённости угла к раме.

При прокручивании винта в верхнем торце нижней петли створка будет либо подниматься, либо опускаться.

Сезонная регулировка окон

Сезонная регулировка требуется для предотвращения сквозняков зимой и улучшенной циркуляции воздуха летом. Без такой настройки могут начаться проблемы со здоровьем, повыситься заболеваемость, а само окно будет промерзать, срок его эксплуатации уменьшится.

Источник: https://amerikanskie-okna.aystroika.info/novosti/regulirovka-plastikovyh-okon-svoimi-rukami-kak-otregulirovat-plastikovye-okna-esli-stvorka

Регулировка фурнитуры maco. Когда и как регулировать створку по вертикали?

Обычно створку фурнитуры Масо по вертикали (↑↓) регулируют только тогда, когда ее нижний край задевает за раму . Но порой отклонения от нормы не так видны. Например, когда нерадивый монтажник не оставили нужный – в 12 мм – фальцлюфт (просвет между фальцами створки и рамы). И если створку не подтянуть вовремя, жди неприятностей с фурнитурой.

Ход регулировки по вертикали ±2 мм

Есть простой способ, как измерить фальцлюфт самому . Возьмите острый карандаш и при закрытом окне отчеркните по раме край наплава створки. Далее измерьте расстояние от линии до края створки линейкой. Так как весь наплав равен 20 мм, 12 из которых уходят на фальцлюфт, у вас должно получиться 8 мм. Если нахлест меньше или больше, нужно регулировать.

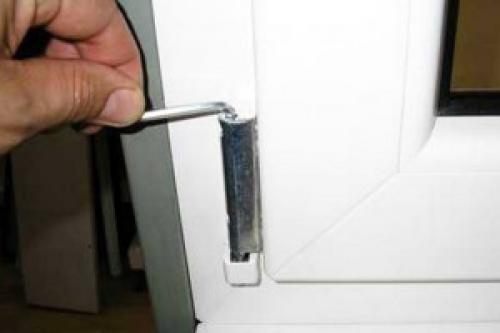

Регулировка створок по вертикали находится в нижней петле , точнее – в верхней ее части. Но перед тем, как ее искать, не забудьте снять колпачок с петли.

Потом возьмите шестигранный ключ 4 мм – и вперед! Если вам нужно поднять створку – вворачивайте винт по часовой стрелке, если опустить – выворачивайте. Только поменьше энтузиазма, вы же не драндулет заводите.

У каждой фурнитуры есть свои особенности в регулировке. На сайте вы найдете информацию об этом. Например, в статье: Как отрегулировать фурнитуру Kale-Sapfir самому?

Как отрегулировать гарнитуру турецкого бренда GEVISS (а вдруг у вас именно такая?), читайте в данной статье .

Или, возможно, у вас малоизвестная немецкая фурнитура GU? Тогда вам сюда .

Регулировка пластиковых окон на зиму. Для чего нужна регулировка?

При установке пластиковых окон мастер может выставить любой режим. Специалисты ориентируются на сезон, но все равно рекомендуется узнать информацию относительно силы прижима, ведь это отражается на степени износа конструкции.

Регулировка окна – это ответственный процесс

Таблица 1. Режимы регулировки пластиковых окон.

Положение механизма при режимах разного типа

Из всех возможных только «летний» режим считается щадящим – это значит, что он не способствует износу резины. Поэтому если жильцы не сталкиваются с дискомфортом, то его можно использовать круглый год – таким образом получится продлить срок службы уплотнителя.

Тем не менее, существуют причины, по которым рекомендуют постоянно менять прижим уплотнителя:

• сквозняк – вряд ли жильцам понравится появление холодного воздуха от окна зимой и пыли в летнее время года;
• проблемы при открытии и закрытии створки – в случае неправильно установленного режима створка иногда заклинивает;
• отвисание створки окна – происходит в результате износа петель, решить эту проблему можно путем перехода в режим сильного прижима;
• потеря теплого воздуха – окна регулируют с целью экономии средств на отоплении;
• плесень на оконной раме и откосах – эта проблема связана с чрезмерной сыростью по причине плохой герметичности.

Неправильная регулировка чревата образованием плесени

Существуют некоторые правила использования режимов:

1. Использовать пластиковое окно при сильном прижиме разрешается только небольшой промежуток времени. Чаще всего уплотнитель затягивают в конце ноября, а ослабляют уже к марту.
2. «Зимний» режим категорически запрещается использовать летом. В противном случае это приведет к стремительному износу резины и самой металлопластиковой конструкции, ведь при нагревании все детали расширяются, из-за чего страдают сварные соединения.

   При использовании «зимнего» режима летом конструкция быстро деформируется

3. Первые 12-24 месяца после монтажа окон рекомендуется постоянно использовать «летний» режим, ведь новый уплотнитель отлично защищает помещение от сквозняков и прочих неудобств.
