Раздвижные алюминиевые окна конструкция. Регулировка и установка алюминиевых раздвижных окон своими руками

Раздвижные алюминиевые окна конструкция. Регулировка и установка алюминиевых раздвижных окон своими руками

Алюминиевые раздвижные окна имеют хороший внешний вид и могут использоваться в лоджиях или.

Но чтобы их установить требуется больше времени и знаний, чем при монтаже обычных распашных.

Поэтому рассмотрим общий принцип установки, какие материалы или инструменты нужны для сборки, а также, как правильно установить и отрегулировать раздвижные алюминиевые окна.

Разберем возможные сложности или ошибки при работе, а также среднюю стоимость монтажа специалистами.

похожа на установку обычных распашных окон:

1. Снять старую раму с оконного проема.
2. Выровнять поверхность бетонной конструкции.
3. Установить отдельно раму, створки и стекло.

Если алюминиевое окно поступило в собранном виде, то необходимо разобрать его на отдельные составляющие :

• раму;
• створки;
• стекло.

Также рекомендуется осмотреть всю конструкцию на наличие дефектов, так как они могут повлиять на работоспособность или тепловую эффективность окна.

Важно. После установки всех частей конструкции требуется отрегулировать фурнитуру и подвижные части, чтобы во время работы они не повредили направляющую.

Материалы и инструменты

Для установки алюминиевого окна требуется :

• бетон (цемент, вода, песок);
• дрель;
• шуруповерт;
• мастерок;
• шпатель;
• монтажная пена;
• штукатурка;
• деревянные клинья;
• киянка;
• фомка;
• перфоратор;
• отвертки разного размера;
• сверла по металлу и бетону;
• канцелярский нож;
• пила по металлу или электрический лобзик;
• стамеска или зубило;
• молоток;
• наждачная бумага;
• напильник;
• шурупы;
• анкерные пластины;
• шайбы из каучука или нержавеющей стали;
• дюбеля;
• строительный уровень;
• пистолет для баллона с пеной;
• гидроизоляция.

Пошаговая инструкция

Перед тем, как установить алюминиевые раздвижные окна требуется демонтировать старую раму и створки.

Это необходимо делать аккуратно, чтобы меньше повредить оконный проем. После этого бетонную поверхность требуется выровнять с помощью бетона .

Если в проеме после демонтажа остались торчать куски кладки, то они собираются с помощью молотка и стамески (или зубила).

На очищенную поверхность нанести раствор бетона с помощью мастерка и выровнять его шпателем.

Важно. Бетон должен полностью высохнуть перед началом установки рамы.

Ровность оконного проема можно проверить или отрегулировать строительным уровнем.

Как собрать и установить раму из профиля?

Чтобы установить раму требуется :

1. С помощью деревянных клиньев установить раму в проеме. При этом она не должна прогибаться. Выровнять ее положение можно с помощью строительного уровня.
2. Просверлить отверстия для крепежей по всему периметру оконного проема и рамы. В них будут вкручиваться шурупы с дюбелями.
3. С помощью специальных анкерных пластин закрепить всю конструкцию в отверстиях, которые были просверлены до этого. При установке следует обратить внимание на то, что металл саморезов или пластин не должен напрямую соприкасаться с алюминием, так как это приведет к образованию коррозии.

   Чтобы изолировать два металла друг от друга следует использовать прокладки из каучука (резины) или нержавеющей стали.

4. В некоторых случаях вместо пластин можно использовать анкерные болты, но при их установке есть шанс повредить раму.
5. После закрепления все щели вокруг рамы необходимо задуть монтажной пеной. Как она высохнет, вытащить деревянные клинья, а оставшиеся пустоты опять задуть.
6. Излишки пены необходимо срезать, а ее поверхность заштукатурить, так как при воздействии света или воздуха она начинает разрушаться.

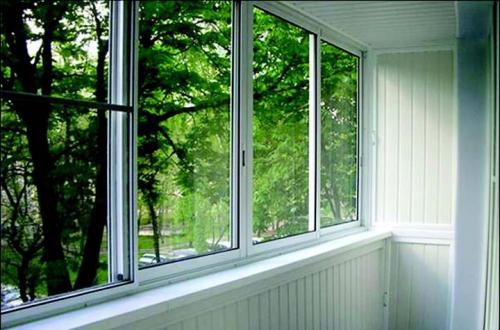

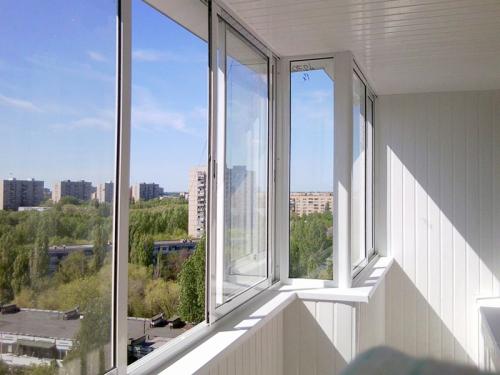

Алюминиевые раздвижные окна на балкон. Алюминиевые окна на балкон раздвижные

Открывающиеся окна часто занимают много место. Особенно, это неудобно если лоджия или балкон небольших размеров. Тогда, необходимо прибегать к некоторым хитростям, чтобы сохранить пространство. Можно убрать всю мебель, но лучше установить алюминиевые окна на балкон раздвижные.

Что это такое

Балконные раздвижные системы предназначены для экономии пространства. Это возможно благодаря механизму открытия. Они открываются не в сторону помещения, и не на улицу, а раздвигаются. Створки профиля движутся в одной плоскости.

Конструкция достаточно легкая. Такое свойство пригодится в старых постройках. Когда необходимо застеклить всю необходимую площадь, но здание может не выдержать сильной нагрузки.

В случае с алюминиевыми балконными окнами, можно не переживать за излишнюю нагрузку на старые стены.

Также подобные системы часто применяют для веранд, перегородок в офисном здании. Их можно прикрепить на двери. Это удобно и сохраняет часть пространства.

Их отличия от классических

Раздвижные приспособления имеют ряд отличий перед классическими. Главная особенность — принцип действия или механизм открытия. Классические — открываются в сторону помещения.

К тому же, перед открыванием с подоконника все убирают.

Часто на балконах хозяйки расставляют свои цветы. Подоконник не является исключением. Если установлены подвижные элементы, такой проблемы нет. Открыть створку получится в любое время, без перемещения всех вещей.

Еще одним преимуществом подобных изделий заключается в их сроке эксплуатации. Срок годности превышает 80 лет. Несмотря на легкий вес, они достаточно прочные и долговечные.

Кроме того, системы покрывают специальным порошком, что делает их устойчивыми к загрязнениям из внешней среды.

Механизмы бывают двух видов, с теплым или холодным профилем. Теплые — сохраняют температуру в помещениях. Тогда, как холодные размещают на неотапливаемых балконах, где растут цветы или сушиться белье.

Виды, преимущества и недостатки

Есть множество разновидностей раздвижных конструкций. Их классифицируют по используемому профилю или способу открывания створок. У каждого изделия есть свои преимущества и недостатки.

Наиболее популярные можно разделить на два вида:

• деревянно-алюминиевые;
• с термостатом.

Пере выбором следует оценить все его преимущества и недостатки. К преимуществам алюминиевых окон на лоджию относится:

• качество;
• подходит для оконных проемов любых размеров;
• открывающийся вид;
• сохранение необходимого пространства;
• сохраняют тепло;
• обеспечивают шумоизоляцию.

Несмотря на все преимущества, у подобной конструкции есть и недостатки. В первую очередь, они касаются стоимости. Механизм достаточно дорогой.

Именно поэтому, классические пластиковые пакеты все еще широко применимы.

Если не установить дополнительное приспособления, для удержания тепла — будет поступать холодный воздух. Сам профиль не оснащен термоизоляцией и имеет 100% проводимость.

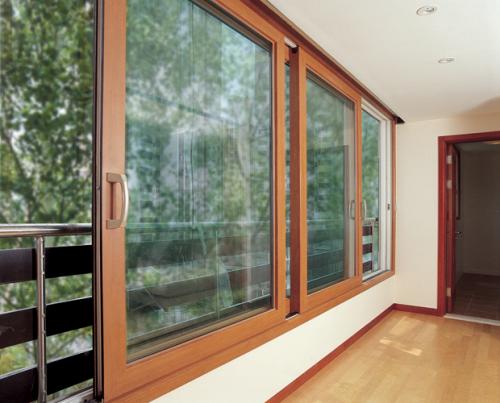

Алюминиево-деревянные

Для изготовления используют два материала. У каждого из них ест свое назначение. Основной материал — металлический профиль. Он улучшает прочность конструкции и обеспечивает звукоизоляцию и повышает износостойкость.

Деревянное покрытие служит больше для внешнего вида. С его помощью, в квартире ощущается уют. Кроме того, в дизайне некоторых интерьеров необходимо именно деревянное окно.

В системах используют одно стекло или стеклопакет. Он может состоять из 2-3 стекол. За счет этого, повышается звукоизоляция. Для сохранения тепла, используют специальные приспособления, которые встраиваются в оконный профиль.

С термостатом

Термостат представляет собой специальную вставку. С его помощью повышается теплоизоляция и звукоизоляция. Такое изделие необходимо эксплуатировать в регионах с холодным климатом.

В противном случае, оно не сохранит тепло в помещении.

Термостат изготавливается из специального материала. Им выступает каучук или полимер. Такое дополнение можно установить и в алюминиево-деревянный профиль.

Он сохраняет прочность и позволяет оставить дом теплым.

Раздвижные окна на лоджию с термостатом имеют и недостатки. Они относятся к минусам. Этот металл плохо адаптируется к перепадам температуры.

Под действием разных температурных режимов он сужается или расширяется.

Классификация

Классификация происходит по разным критериям. По типу профиля, алюминиевые окна на балкон можно разделить на следующие категории:

• теплое остекление;
• холодное остекление.

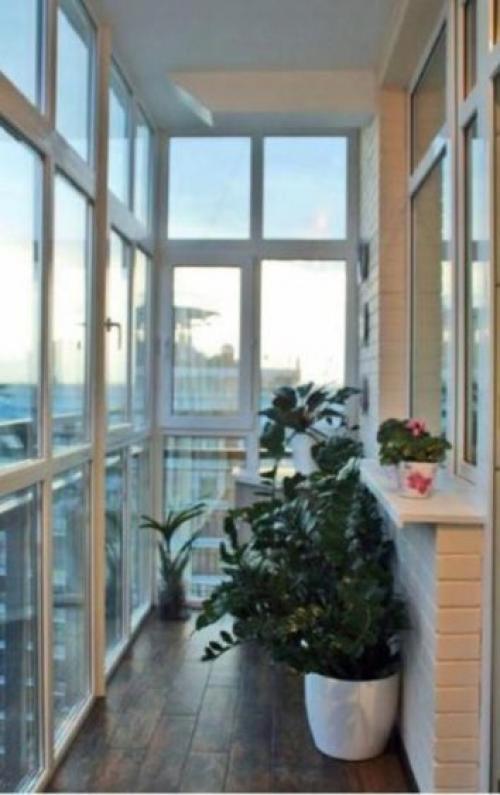

Теплое раздвижное остекление балконов предполагает наличие встроенной конструкции, которая не позволяет холодному воздуху поступать в квартиру.

Холодное остекление больше используется для квартирных площадей, который не надо защищать от морозов.

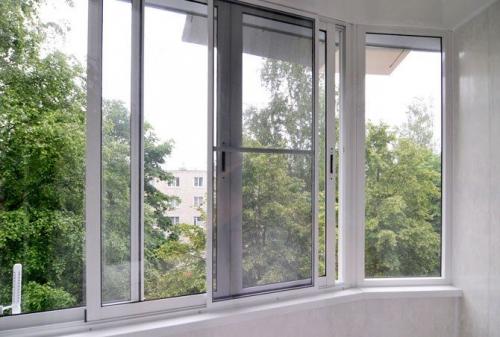

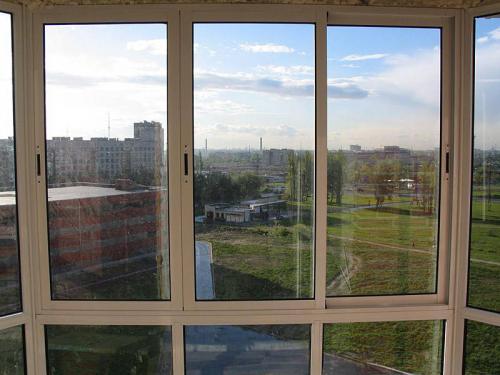

Установка алюминиевых раздвижных окон на балконе. Балконное остекление алюминиевым профилем

Балконное остекление – это способ не только визуально расширить жилое помещение, но и  дополнительная возможность создать уют и комфорт в доме.

После монтажа улучшаются защитные функции рам: во время дождя внутрь не просачивается вода, лоджию не продувает ветер, не проникает посторонний шум с улицы.

Балконное остекление алюминиевым профилем подходит для экономных хозяев. За конструкциями легко ухаживать, они одновременно вентилируют помещение и удерживают тепло. Профили можно заказать на свой вкус – с раздвижными створками или фиксированными. При желании можно собрать рамы на своё усмотрение, используя угловые адаптеры и соединители.

Листья в конструкции различают по ширине и количеству – чем больше, тем они уже. Ширину и высоту подбирают в зависимости от погодных условий – чем сильнее ветер, тем шире лист.

Для остекления балконов алюминиевый профилем, берут первичный материал (полученный восстановлением глинозёма, вторичный получают из восстановленных ломов, шлаков или отходов).

Глинозём – это окись алюминия, которая содержится в почве. Конструкции покрывают полиэфиром – защитным порошком, который усиливает стойкость к погодным условиям и срок эксплуатации балкона.

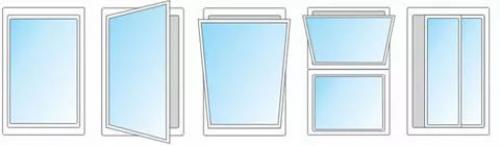

• Вертикально.
• Наклонно (окно-купе).
• Глухие.
• Многостворчатые (для лоджий больших объёмов с большим количеством окон).

Способ параллельного открытия створок самый популярный: рама отъезжает в сторону на колесиках и фиксируется на глухой створке, которая не имеет механизма открывания и не даёт раме выехать за пределы балкона.

Вертикальный способ, когда рама поднимается вверх и фиксируется в нужном положении, устанавливается не часто.

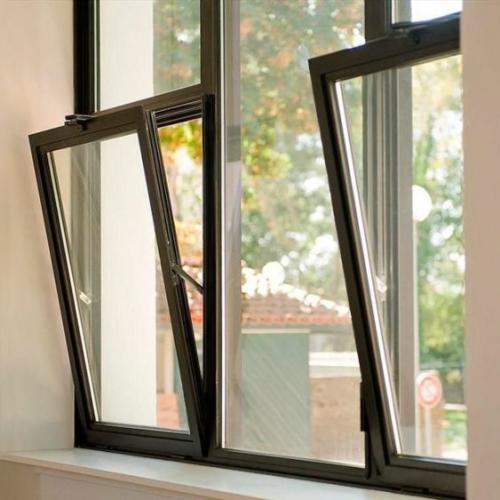

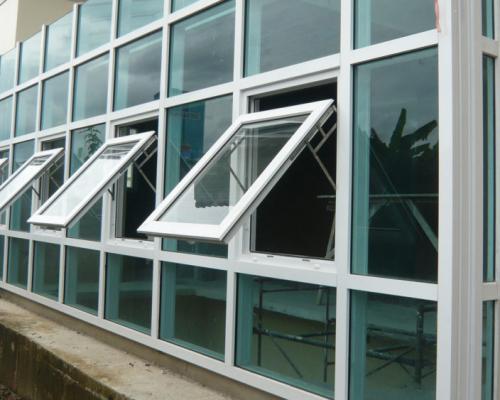

Наклонный способ самый трудоёмкий – створку нужно потянуть к себе, и она выдвинется в сторону как полка в шкафчике. Плюсы – удобно проветривать помещение.

Материалы для раздвижных окон

Установку алюминиевых окон можно проводить холодным или тёплым способом.

Холодное остекление балкона алюминиевым профилем делают в том случае, если в зимнее время не собираются часто выходить на балкон. Алюминий всегда пользовался спросом, но вставлять в него можно только  обычные стёкла.

Тёплый способ: внутрь реек вставляют теплоразделительную вставку, в результате не образуются мостики холода. Для лучшей звукоизоляции вставки наполняют полиуретановыми наполнителями.

В качестве материала можно выбрать дерево, но оно со временем рассыхается и гниёт. Даже специальные растворы не гарантируют защиту от плесени.

Можно установить раздвижные пластиковые стеклопакеты. При самостоятельном монтаже важно, чтобы материал был высокого качества.

Установка раздвижных створок отличается от обычного монтажа окон, но плюс не только в удобстве и освобождении пространства: на окнах регулируются москитные сетки, и её не нужно двигать из стороны в сторону.

Уход за раздвижными окнами

Алюминиевые раздвижные окна на балкон моются, как и обычные, но есть одно неудобство – снимать створки с роликов нельзя – поставить их на место уже не получится.

Для очистки стёкол от пыли и грязи делают спиртовые растворы. Вытирать разводы лучше всего микрофиброй или губкой.

Для мытья наружной части подходят сквиджи (скребки для мойки стёкол). На длинную ручку крепится зажим-насадка.

Ролики и другую фурнитуру нужно периодически очищать и мыть. Тогда срок эксплуатации механизмов увеличится.

Не забывайте проверять работу замочков, смазывать уплотнители и ограничители защитными растворами.

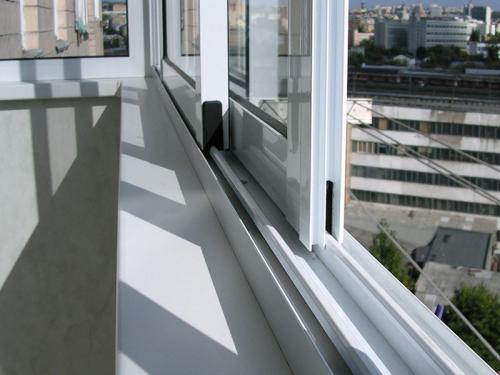

Направляющие желобки лучше пылесосить.

В чём разница пластикового и алюминиевого балконов

Остекление алюминием не только более экономный вариант – профили визуально сложно отличить от пластика.

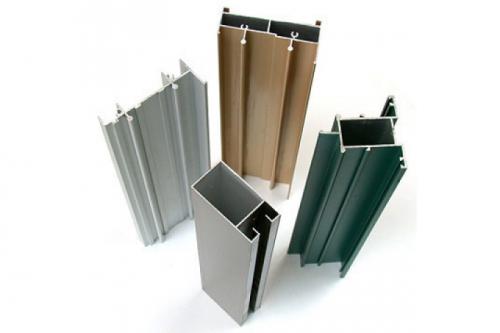

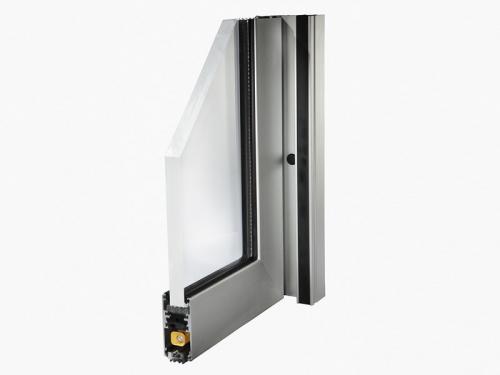

Что из себя представляет алюминиевый профиль: это прямоугольная рейка или брусок из металла, разделённый внутри на изолированные камеры (обычно изготовлены из прессованного сплава алюминия).

Чем толще внутренние перегородки и больше полых камер, тем прочнее и балконная конструкция.

Хоть профиль из пластика отличается повышенной устойчивостью к растворителям, кислотам, щелочным и минеральным маслам, люди продолжают покупать алюминиевые профили, ведь стоимость на материал ниже в несколько раз, а качество остаётся на высоком уровне.

Металлические конструкции бывают распашными, рамными, безрамными, раздвижными. Рамочный алюминиевый каркас удерживает стекло с несколькими камерами.

Основу для створок и рам – металлические профили для балкона, изготавливают со сплавами цинка, марганца или магния (не в чистом виде). Поверхность покрыта водоотталкивающим составом, что гарантирует защиту от ржавчины.

Алюминиевый профиль для балкона стоит недорого в отличие от пластмассы (термопластичного прозрачного полимера хлористого винила).

Для усиления тепловых качеств, профили устанавливают со специальными термовкладышами внутри реек, которые улучшают теплоизоляцию внутри лоджии.

Ещё один плюс металлического профиля – его лёгкость и простота в установке. Металлическая обрешётка создаёт меньше давления на оконное стекло и бруствер (парапет). Остекление балкона алюминием рекомендуют проводить в домах с повышенной аварийностью.

Сборка алюминиевых окон. Схема сборки алюминиевых раздвижных окон – общий ход работ

Установка рамы

Монтаж раздвижных окон из алюминия начинается с установки рамы. На

1. В основном детали конструкции раздвижных окон приходят уже в разобранном виде, отдельно рама от стеклопакета с фурнитурой. В собранной конструкции рама освобождается от стеклопакета и створок, и с помощью клиньев ставится в оконный проем и выравнивается по уровню.

2. По длине рамы и стены просверливаются отверстия для крепежей, в которые ввинчиваются шурупы, чтоб в дальнейшем вставить стеклопакеты обратно. Чтобы не запутаться со штапиками, их можно пометить маркером.

3. При превышении 5 мм зазора между боковым проемом и рамой раздвижного окна необходимо воспользоваться дополнительными пластинами.

4. Рама крепится в стену анкерным болтом или с помощью анкерной пластины. Лучше использовать анкерную пластину, она не так повреждает профиль. Крепится она двумя саморезами. Один прикручивается к раме, второй – к стене.

5. Установленная рама запенивается монтажной пеной по всему окну снизу вверх. Через два часа аккуратно из под рамы вынимаются клинья. Возникшие пустоты снова заполняются монтажной пеной.

Остатки застывшей пены срезаются. Также снаружи окна по длине конструкции можно наклеить специальную пленку, которая пропускает воздух и задерживает воду.

Установка створок алюминиевого окна

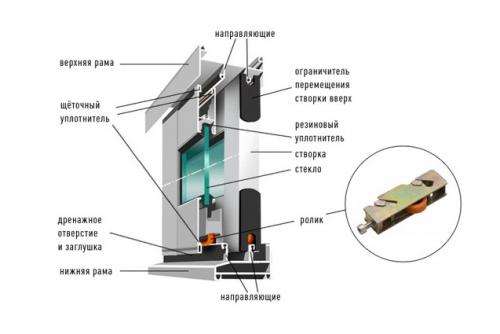

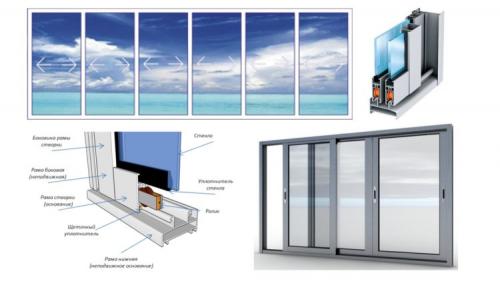

Раздвижное алюминиевое окно представляет собой систему направляющих со встроенными створками. Раздвижные створки перемещаются в нужном направлении с помощью роликов и могут комбинироваться с глухими створками.

1. Монтаж створок раздвижных окон начинается с установки направляющих. С помощью рулетки измеряется длина верха и низа рамы окна и наносится разметка на направляющие, по которым отрезается необходимая длина. Место спила сглаживается напильником.

2. Готовые направляющие прикрепляют к раме шурупами сначала вверху и внизу рамы, потом по бокам. Промежуток между отверстиями шурупов составляет 30 см.

Зазор между направляющими и рамой не должен превышать 5 см, поскольку в зимнее время стена сможет промерзнуть.

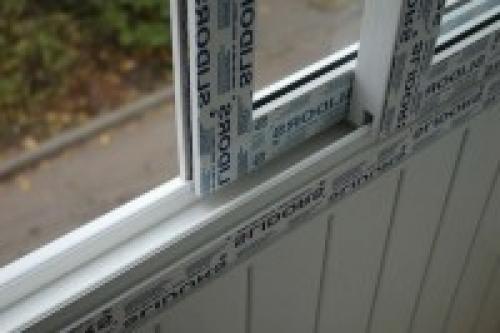

Аналог алюминиевых раздвижных окон — окна Slidors с пластиковым профилем. Такой вид остекления считается теплым, хоть и менее эффективен, чем стандартные металлопластиковые окна. Однако для остекления балконов и лоджий Слайдорс зарекомендовал себя как наиболее оптимальный тип.

3. Дальше формируется П-образная форма из верхней и нижней и одного бокового элементов створки, куда вставляется стеклопакет или одинарное стекло толщиной 4-5 мм. Стороны стекла необходимо заранее обклеить резиновым уплотнителем. Для лучшего прилегания уплотнителя к поверхности, делаются в нем надрезы в угловых частях стекла. Готовое оконное стекло вставляется в створку, к которой с помощью шурупов закрепляется вторая боковая сторона створки.

Створка держится на 2-3 роликах, которые закрепляются внизу створки шурупами в 5 см от краев. Завинчивать шурупы необходимо на низких оборотах.

4. В пазы створки раздвижного окна вставляется щеточный уплотнитель щетинками друг к другу. Шегель должен выступать за размеры заготовки на пару миллиметров.

5. Створка раздвижного окна ставится сначала в верхнюю часть рамы, а затем ставится на нижние полозья направляющей.

6. Как только полностью собрано алюминиевое раздвижное окно, высота роликов для лучшего скольжения створок по полозьям направляющей регулируется в нижней части створки регулировочным винтом.

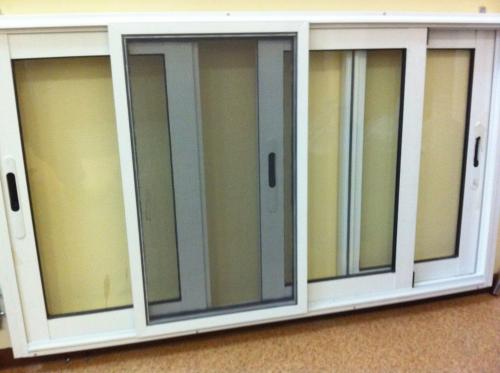

Для большего комфорта на окно с алюминия можно устанавливать сетку от комаров. Сетка перемещается с помощью роликов по отдельно предусмотренной направляющей.

Первое закрытие алюминиевого раздвижного окна потребует большого усилия, чтобы створка стала на свое место. Дело в том, что отверстия в верхних углах створки делаются больше по размеру, по сравнению с нижними углами, чтоб предотвратить неправильную постановку.

Алюминиевые раздвижные окна просты в уходе. Красивый внешний вид обеспечивает протирание стеклопакета и рамы мыльным раствором или специальными моющими средствами.

Для большего срока службы фурнитуру раз в год необходимо очищать от загрязнений и смазывать движущие части маслами.

Раздвижная алюминиевая оконная конструкция выделяется не только долговечностью и прочностью, она способствует созданию нестандартных по форме конструкций. Как дополнительные комплектующие, к окнам предлагаются отливы, роллеты, москитные сетки. Заказывая алюминиевое раздвижное окно, поинтересуйтесь заранее о комплектности.
