Из чего на самом деле производят пластиковые окна. Оконные конструкции ПВХ

Из чего на самом деле производят пластиковые окна. Оконные конструкции ПВХ

С момента своего появления пластиковое окно заслужило всеобщее признание со стороны владельцев квартир, домов и офисов. Давайте узнаем, из чего сделаны окна ПВХ?

Профиль ПВХ – это поливинилхлорид, представляющий собой соединение углерода, хлора и водорода. Появилась данная формула в 1835 году, а в промышленности ее стали применять в 1931 году на заводах BASF. Изготовление окон сопровождается добавлением в ПВХ свинца и ряда других тяжелых металлов. Отсюда и идет миф о вреде таких конструкций. На самом деле готовый пластик не выделяет тяжелых металлов и других токсичных веществ. Они находятся в связанном состоянии и лишь входят в состав материала. К слову, во фруктах, овощах и ягодах содержится в 10 раз больше токсинов, но в то же время мы их едим. И никаких страшных последствий не отмечаем. Вред пластиковых окон не больший, чем от хрустальных бокалов, в состав которых также входит свинец.

Если уж продолжать разговор об окнах ПВХ как о безопасных конструкциях, то стоит знать, что данный материал используется и для изготовления тары для хранения донорской крови. А европейцы, которые тщательно блюдут свое здоровье, оснащают больницы, в том числе и те, где находятся аллергики и астматики, именно пластиковыми рамами.

Преимущества ПВХ изделий:

• Пластичность. Если окно сделано из пластика, в ходе его производства можно придавать ему любые геометрические формы и сваривать под нестандартными углами.
• Отсутствие предрасположенности к гниению и коррозии.
• Простота ухода.
• Большой срок эксплуатации.
• Возможность выбрать различные цветовые варианты.
• Доступная цена по сравнению с иными материалами.

Недостатки:

• Электростатичность пластика позволяет ему притягивать волосы, пыль и прочие мелкие частицы.
• Ввиду высокой герметичности стеклопакетов возможен парниковый эффект в помещении.

В пластиковых окнах стекло или пластик. №1. Чем стеклопакет лучше обычного стекла, или Конструкция стеклопакета

Даже самый простой современный стеклопакет будет в разы теплее старого окна с обычными стеклами . Этого удалось добиться благодаря воплощению ряда конструктивных особенностей. Стеклопакетом сегодня называют сложную конструкцию, состоящую из нескольких стекол, соединенных друг с другом дистанционной рамкой . Пространство между стеклами называют камерой , она в большинстве случаев заполняется воздухом, но может наполняться инертными газами для повышения теплоизоляции. Два стекла образуют одну камеру, три – две камеры и т.д.

Внутри дистанционных рамок может находиться влагопоглощающее вещество, которое абсорбирует излишнюю влагу и предотвращает запотевание. Стеклопакеты вставляют в профиль из ПВХ , дерева или алюминия : пальму первенства который год подряд удерживает пластиковый профиль.

Если используется многокамерный стеклопакет, то расстояние между стеклами в пределах одной конструкции может отличаться, но при этом все равно не будет больше 20 мм. Уменьшение расстояния позволяет свести на нет тепловую конвекцию между стеклами, и в итоге удается сохранить значительную часть тепла внутреннего стекла и не выпустить его на улицу. В этом и заключается основа более эффективной теплоизоляции стеклопакетов по сравнению со старыми окнами. Для создания максимально теплого и тихого окна производители внедряют и многие другие технологии, типа использования специальных стекол, уплотнителей, заполнения камеры аргоном и ксеноном.

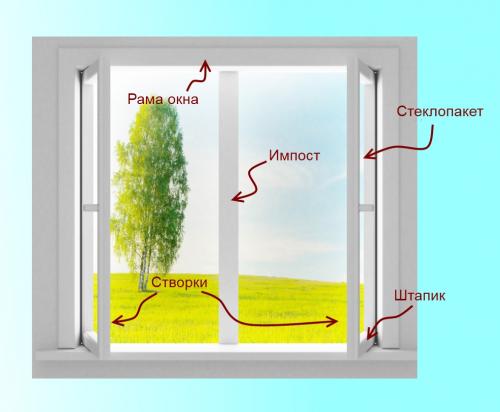

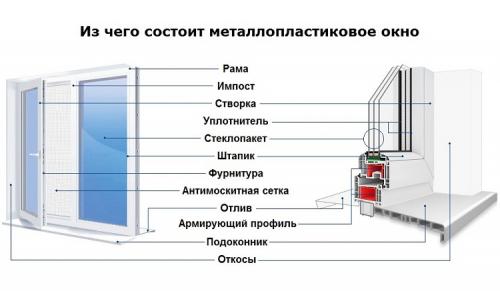

Из чего состоят окна ПВХ москва. Основные элементы

Конструкция оконных блоков из ПВХ в, значительной степени отличается от аналогичной из дерева. Для удобства массового производства компании разработчики применяют модульный подход, что позволяет собирать готовую продукцию подобно конструктору. Рассмотрим основные элементы остекления из пластика:

• Каркас. Каждое окно в обязательном порядке имеет несущую раму из ПВХ профиля, армированного металлом.
• Створка . Чтобы окно открывалось, внутри рамы ставят створки (также из армированного профиля). Если же открывание не предусмотрено, остекление устанавливают непосредственно в каркас.
• Импост . Внутренняя часть каркаса, предназначенная для его разделения и обеспечения необходимой жесткости.
• Штапик . Как и в традиционных деревянных окнах, необходим для фиксации элементов заполнения (стеклопакет, сэндвич-панель). Съемный элемент, изготовлен все из того же ПВХ профиля, оснащен уплотнительной резинкой.
• Стеклопакет . Элемент прозрачного заполнения каркасных проемов. Обычно состоит из двух-трех стекол, разделенных дистанционной рамкой с влагопоглощающим материалом. Также есть варианты с одинарным стеклом (иногда несколькими) и непрозрачным заполнением (сэндвич-панель).
• Фурнитура . Комплекс узлов и механизмов, предназначенный для обеспечения фиксации и открывания/закрывания оконных створок в различных положениях. На большинстве ПВХ окон устанавливается поворотно-откидная система, которая включает в себя петли, ручку, ответные планки и прочее.
• Подоконник . Монтажный элемент, при помощи которого перекрывается внутренне пространство снизу оконного блока. Наиболее распространены изделия из пустотелого пластикового профиля. Несмотря на сравнительную дешевизну, обладают достаточными прочностными характеристиками, практичны и неплохо смотрятся. Более изысканные варианты, из цельнолитых армированных полимеров, стоят значительно дороже.
• Отливы . Металлическая или полимерная пластина определенного профиля, которая монтируется со стороны улицы и необходима для отвода воды.
• Дополнительные аксессуары . Такие немаловажные мелочи, как москитные сетки, элементы приточной вентиляции, жалюзи, ролеты и прочее.

Из чего делают окна. Из чего состоят и как делают пластиковые окна

О тличия пластиковых окон от окрашенного дерева образца 80-х прошлого века огромны. Они в несколько раз теплее, устойчивее к шуму, удобнее и при этом дешевле. Эти свойства обеспечивают окну собранные в единый пакет стекла, принципиально иная система запирания, уплотнительные вставки и другие конструкционные решения.

Интересно, что все это, включая пластиковый профиль рамы, было известно задолго до начала промышленного изготовления пластиковых окон. Почему же они появились лишь относительно недавно?

Причина — несовершенство технологий. Создать недорогой оконный блок, имеющий замечательные эксплуатационные характеристики, такие какудалось лишь с разработкой принципиально новых методов изготовления, которые смогли обеспечить микронную точность всех узлов и механизмов. Точно так же, застежку-молнию, изобретенную еще в XVIII веке, выпускать начали только в ХХ-м, когда на станках допуски стали меньше микрона.

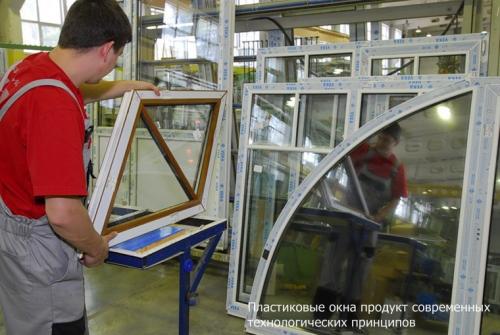

Как делают пластиковые окна

Раскрой и подготовка элементов рам

Начинают изготовление пластикового окна с изготовления рамы и створок. Материалом служат ПВХ профили, поступающие на сборочную линию в виде шестиметровых «хлыстов».

На автоматических станках заготовки кроят с точностью до долей миллиметра, разрезая дисковыми пилами на отдельные детали. Края обрезают под углом 45 градусов, настолько аккуратно, что будучи приложенными друг к другу они образуют прямой угол, не уступающий точностью чертежному угольнику.

В заготовках прорезают отверстия, необходимые для размещения механизмов и удаления конденсата, маркируют, чтобы не перепутать при сборке. Затем отправляют на сборочный стол, где с помощью сварки собирают в рамы и оконные створки.

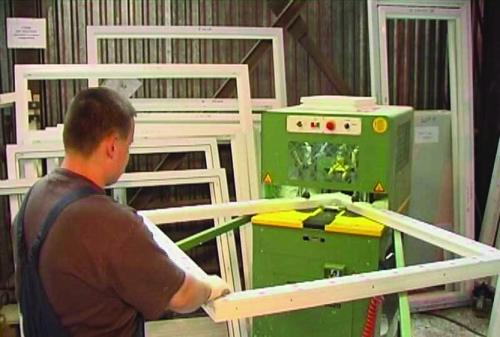

Сварка рам и створок

Детали рам закрепляют подвижными гидравлическими фиксаторами и вплотную между ними помещают плоский нагревательный элемент, поверхность которого покрыта тефлоном. Сварочная пластина за секунды разогревается до 250 градусов, размягчая пластик в полужидкое состояние. В этот момент нагреватель автоматически убирается, а детали сдвигаются, плотно прижимаясь друг к другу.

Еще несколько секунд пластик остывает. Теперь он снова твердый, а части рамы стали единым целым, как если бы их отливали в общей форме.

Сварка рам и створок

Установка импоста

Импостом называется центральная распорка рамы. Она придает раме жесткость и непосредственно примыкает к профилю, который имеет сложную форму поверхности. Чтобы сопряжение было плотным, торцы импоста обрезают по металлическому шаблону с точностью в десятые доли миллиметра.

Импост — центральная распорка рамы

Импост не сваривают с рамой, а привинчивают к ней специальным креплением. Однако при монтаже приходится прорезать профиль, нарушая  герметичность внутренних камер. Чтобы исправить это, все монтажные пазы и отверстия заполняют силиконовым герметиком.

Установка фурнитуры и уплотнений

Чтобы створки окна могли открываться и закрываться, поворачиваться в разных плоскостях, собранную раму снабжают поворотно-запорным механизмом из нержавеющей стали.

Детали механизма крепят на боковые грани и углы по периметру оконной створки шурупами в заранее размеченных по шаблону местах.

На раме устанавливают стальные зацепы, называемые «ответами». При повороте оконной ручки ролики запорного механизма, входят в эти зацепы, плотно прижимая створку к раме.

Поворот и откидывание створки обеспечивают шарнирные петли. Они крепятся к створке и к раме, а соединяются штифтами, одновременно служащими осями вращения.

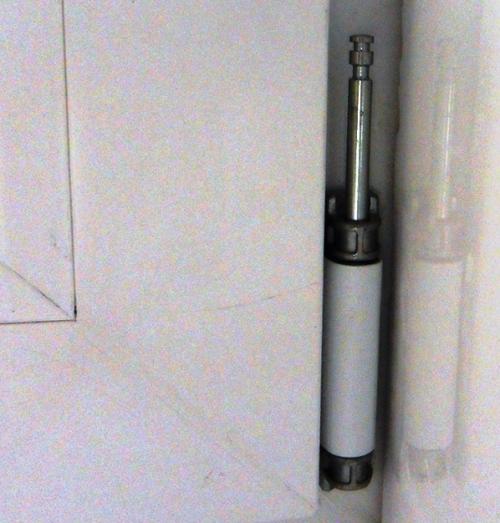

Шарнир

После проверки работы собранного механизма шарниры закрывают декоративными накладками.

Сборка и установка стеклопакета

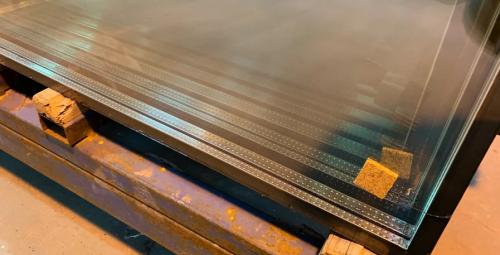

Завершающий этап сборки окна — изготовление и установка стеклопакетов. Именно стеклопакет, придает современному окну его защитные свойства. Дополнительно усиливает их инертный газ аргон, закачанный между стеклами и имеющий более высокие теплотехнические и звукоизолирующие свойства, чем обычный воздух.

Сначала с помощью пластиковых уголков из алюминиевого профиля собирают дистанцирующие рамки. Они выполняют двойную функцию:

• разделяют стекла, образуя камеры стеклопакета;
• пустота в профиле рамки служит контейнером для силикагеля, поглощающего влагу из промежутков между стеклами.

Дистанцирующие рамки

Стекла тщательно промывают и склеивают бутиловой лентой с рамками, получая   бутерброд из стекол и рамок. Обрез этого бутерброда промазывают герметизирующей мастикой.

Пакет для жилых помещений обычно имеет не менее трех стекол и, соответственно, двух рамок.

Готовый стеклопакет вставляют в раму и фиксируют штапиками.

Заключение

Оконный блок готов. Осталось еще раз проверить работу механизмов и он отправится на стройку, где станет окнами нового дома или заменит своих деревянных предшественников в процессе ремонта.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на. Успехов вам, и добра вашей семье!

Как называются части окна. Устройство окна, оконная терминология

Основные термины:

Рама - профиль, образующий коробку - сборочную единицу оконного или дверного блока рамочной конструкции, которая неподвижно закрепляется в проеме (стене).

Створка - профиль, образующий створку - сборную единицу оконного блока рамочной конструкции и соединенную с коробкой, как правило, посредством шарнирной или скользящей связи (фурнитуры).

Импост - профиль коробки, служащий для притвора створок и навески створок (делитель окна).

Стеклопакет - объемное изделие, состоящее из двух или трех листов стекла, соединенных между собой по контуру с помощью дистанцонных рамок и герметиков, образующих гермитически замкнутые контуры, заполненные осушенным воздухом или другим газом. В зависимости от того, сколько листов стекла используется, различают однокамерыне (два листа стекла и воздушная камера между ними) и двухкамерный (три листа стекла и две воздушные камеры соответственно).

Фурнитура - ручки, шпинкалеты, запорные механизмы и прочие уствойства, обеспечивающие открывание створок, их фиксацию в каком-либо положении или запирание.

Откос (внутренний или внешний) - плоский и широкий профиль (панель), используемый для аккуратной отделки боковых поверхностей оконного проема.

Отлив - плоский и широкий профиль (лист железа), устанавливающийся снаружи окна и предназначенный для отвода дождевой воды от окна.

Подоконник – деталь нижней части внутреннего обрамления оконного проема: доска, профиль или плита, укладываемая на уровне нижнего бруса оконной коробки и выполненная из дерева, ПВХ, камня, металла, железобетона.

Прочие термины и названия окощиков (оконной тематики):

Балконный дверной блок – конструкция, состоящая из остеклённых рамных элементов, установленных в дверном полотне, и предназначенная для сообщения помещения с балконом (лоджией), естественного освещения помещения и защиты его от атмосферных и шумовых воздействий.

Боковой монтажный зазор – монтажный зазор между торцевой поверхностью оконной коробки и смежной с ней поверхностью оконного проема.

Деформационная устойчивость монтажного шва – способность шва воспринимать изменения линейных размеров монтажного зазора в заданных пределах (величина максимально допустимой деформации) с сохранением основных показателей при эксплуатационных воздействиях, выраженная в циклах.

Долговечность – характеристика монтажных швов, определяющая их способность сохранять эксплуатационные качества в течение заданного срока, подтвержденная результатами испытаний и выраженная в условных годах эксплуатации.

Звукоизоляция окна – характеристика, определяющая снижение величины наружного воздушного шума конструкцией окна.

Изоляция воздушного шума – способность ограждающей конструкции уменьшать проходящий через неё звук.

Камера – замкнутая внутренняя полость в профиле или стеклопакете, расположенная перпендикулярно направлению теплового потока.

Коробка (рама) – сборочная единица оконного или балконного дверного блока, рамной конструкции, предназначенная для установки в ней открывающихся (створок, фрамуг) или глухих остеклённых элементов.

Монтажный зазор – пространство между поверхностью стенового проема и плоскостями коробки оконного (дверного) блока.

Монтажный шов – элемент узла примыкания, который представляет собой комбинацию из различных изоляционных материалов, заполняющих монтажный зазор и обладающий заданными характеристиками.

Наплав – элемент притвора, образованный выступающей частью коробки (створки), имеющий паз для установки уплотняющей прокладки и перекрывающая створку (коробку) на величину размера притвора.

Оконная фурнитура – совокупность приборов и механизмов (петель, соединительных элементов и т.п. элементов), обеспечивающих открывание и закрывание окна. При этом, как правило, весь механизм управляется только от одной ручки.

Оконный блок – светопропускающая конструкция, состоящая из остеклённых рамных элементов (коробок, створок, фрамуг). Оконный блок может быть снабжён устройствами для проветривания помещений, шумозащитными клапанами, жалюзи, ставнями и др. элементами.

Оконный проём – проём в стене, предназначенный для установки одного или нескольких оконных блоков.

Окно – светопропускающий элемент стеновой конструкции, размещаемый в оконном проёме с откосами, и содержащий оконный блок, монтажные швы с уплотнителями предназначенный для естественного освещения и проветривания помещений и их защиты от атмосферных и шумовых воздействий. Может быть снабжено подоконной доской, деталями слива и облицовки.

Паропроницаемый герметик – эластичный герметик, применяемый для устройства наружного слоя монтажного шва и обладающий заданной паропроницаемостью при соответствующей толщине слоя.

ПСУЛ (Предварительно-сжатая уплотнительная лента) – предварительно сжатый эластичный пористый материал на основе полиуретана в виде ленты, как правило, прямоугольного сечения, пропитанный специальными составами. На одну из сторон уплотнительной ленты наносят клеевой слой, который может быть армирован стеклонитью (или другим материалом), и защищенный антиадгезионной пленкой.

Описание пластикового окна. Условные обозначения технических характеристик окон ПВХ

Технические характеристики пластикового профиля можно легко прочитать по его маркировке. Она состоит из числителя и знаменателя. Для наглядности рассмотрим их положение и расшифровку в таблицах ниже:

1	Указывает, для какого места установки предназначена профильная система: О — окна для квартиры Б — дверной блок для балкона
6	Особенности механизма открывания: Ф — наличие форточки Фр — окно оборудовано фрамугой ПО — механизм открывания комбинированный (поворотно-откидной) Л — створка открывается влево П — створка распахивается вправо

Набор символов знаменателя

Теплоизоляция

Из помещения тепло уходит через окна и вентиляционные системы. Качественный оконный блок понижает потери тепла и уменьшает счета за отопление — сохраняет тепло.

Стекло — слабое место. Высокую теплопроводность светопроницаемого материала компенсирует газовая прослойка между стеклянными полотнами — камераИнертный газ или воздух в камере в 2 раза и более снижает скорость остывания стекла.

Оконный профиль из ПВХ холод не пропускает. Полая конструкция разделена на ячейки — камеры профиля, в оконном блоке для жилого помещения по СанПиН их должно быть не меньше трех. «Зимний» профиль защищен основательнее, помимо газовых камер в каркасе окна заложены слои утеплителя. Морозостойкие окна с четырьмя и пятью камерами (как у) обеспечат меньшую потерю тепла, но их нецелесообразно покупать в регионах со среднегодовой температурой выше −5 °C.

Сопротивление теплопередаче — одна из главных характеристик пластиковых окон.

Звукоизоляция

Газовые камеры стеклопакетов и оконного профиля спасают от холода и от шума. Ночные завывания автомобильных сигнализаций и галдеж веселых компаний мешают спать и работать, портят настроение. Однокамерный стеклопакет снизит уровень шума с улицы на 30–35 дБ, двухкамерный — на 32–40 дБ. Шум проезжающего автомобиля — 70 дБ, шепот — 40 дБ, звуки за окном будет слышно не громче шепота.

Для особенно шумных мест — офиса в центре мегаполиса — делают оконные блоки с усиленной шумоизоляцией. Для этой задачи используют самых тихий профиль в линейке немецкого производителя. Звуковые волны гасят разной глубиной камер стеклопакета. Ниже указаны параметры пластиковых окон, которые показывают уровень их звукоизоляции.

Какое стекло в пластиковых окнах. Какое стекло лучше – из чего выбираем

История стекла насчитывает более 5000 лет. Первое окно со стеклом появилось еще в итальянских Помпеях. Несмотря на столь внушительную историю, взрывной скачок в технологии изготовления оконного стекла приходится на середину 20 века. Производствостеклафлоат-методом позволило добиться идеально ровной поверхности без оптических искажений. Метод состоит в термическом формировании стекломассы на поверхности расплавленного олова, с дальнейшим ее формованием и охлаждением.

Инновации в стекольной промышленности шагнули далеко вперед. В продуктовых линейках ведущих мировых, производителей появились стекла различного назначения. Дополнительные функции стеклу придают путем нанесения различных покрытий на его поверхность.

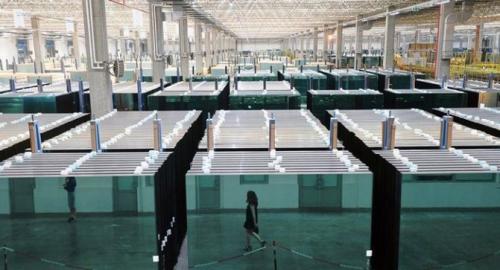

Фото: современное производство стекла насчитывает миллионы м2 Покрытия по способу нанесения подразделяются на: пиролитические и магнетронные, а по функциональности: на солнцезащитные, энергосберегающие и мультифункциональные.

Пиролитические покрытия получают осаждением оксидов металлов из растворов или паров на еще горячее стекло сразу на флоат-линии. Полученные покрытия называют «жесткими», устойчивыми к внешним воздействиям наравне со стеклом, а стекло можно использовать в составе стеклопакета или отдельно.

Магнетронные покрытия получают путем осаждения на поверхность стекла заряженных ионов металлов в вакуумно-магнетронной установке. Это покрытие относят к разряду «мягких», потому что их стойкость к внешним воздействиям ниже стойкости самого стекла. Стекла с мягкими покрытиями в большинстве случаев нельзя использовать в одиночном остеклении, только в составе стеклопакета напылением внутрь. Мягкие покрытия более эффективны, чем твердые, что определяет их массовое применение для придания стеклу солнцезащитных и теплосберегающих свойств. К этому разряду относятся энергосберегающее i-стекло, солнцезащитные стекла и стекла нового поколения – мультифункциональные.

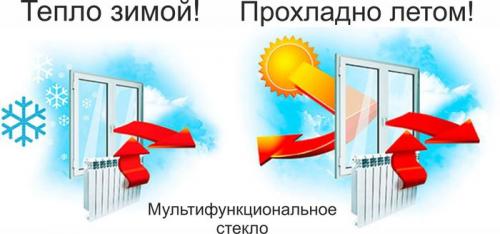

Фото: стекло решает также задачи по обеспечению энергоэффективности жилья Мультифункциональное стекло объединяет в себе свойства энергосберегающего и солнцезащитного стекла за счет тончайших слоев напыления нескольких металлов.

Пластиковое окно элементы. Вторая (невидимая) часть пластикового окна – армирование

ПВХ-профиль, хоть и является основой каркаса, но прочность ему придает стальной вкладыш – армирование. Это, без преувеличения, настоящий скелет окна. Без армирования самый дорогой пластиковый профиль не выдержит вес стеклопакета и створки.

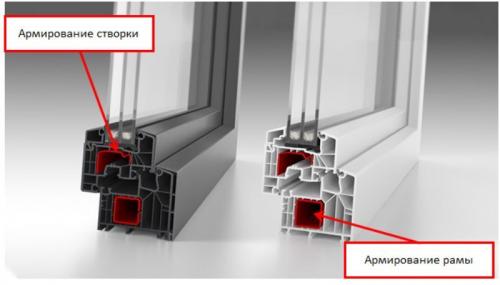

Фото: армирование вставляется внутрь профиля, и его невозможно проверить в готовом окне Проблемы из-за некачественного армирования:

• Провисание створок, отрыв петель и выпадение створки;
• Невозможно створку долго держать открытой, иначе провиснет;
• Ограничения по максимальным размерам без перемычек, нельзя изготовить большие изделия;
• Проблемы с открыванием и закрыванием створок;
• Продувание.

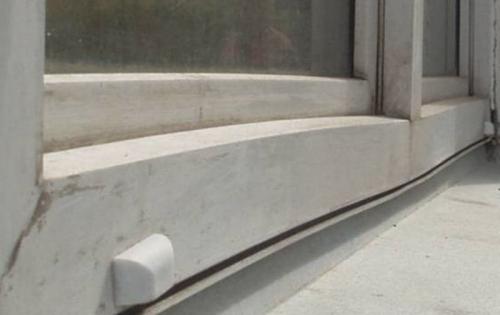

Фото: деформация окна – искривление профиля, при котором сложно открывать и закрывать окно При выборе армирования необходимо знать, что:

• Для белых окон стандартных размеров толщина не менее 1,2мм, а лучше от 1,5 мм;
• Для цветных окон стандартных размеров толщина не менее 2мм – такие окна сильнее изменяют размеры при нагреве от солнца, поэтому требуют более мощного усиления.
• Для панорамных окон толщину и форму армирования нужно подбирать индивидуально в зависимости от размеров и цвета. Толщина точно не должна быть меньше 2мм.
• Форма и размеры армирования должны соответствовать требованиям производителя оконного профиля. Лучше выбирать оригинальное армирование рекомендованное производителем, чтобы избежать проблем при эксплуатации.

Толщину и марку армирования стоит изначально обговорить с производителем окон на этапе покупки и зафиксировать информацию в договоре. Это будет страховкой от возможных проблем с окном в будущем.

Из чего делают стеклопакеты. Оконные конструкции ПВХ

С момента своего появления пластиковое окно заслужило всеобщее признание со стороны владельцев квартир, домов и офисов. Давайте узнаем, из чего сделаны окна ПВХ?

Профиль ПВХ – это поливинилхлорид, представляющий собой соединение углерода, хлора и водорода. Появилась данная формула в 1835 году, а в промышленности ее стали применять в 1931 году на заводах BASF. Изготовление окон сопровождается добавлением в ПВХ свинца и ряда других тяжелых металлов. Отсюда и идет миф о вреде таких конструкций. На самом деле готовый пластик не выделяет тяжелых металлов и других токсичных веществ. Они находятся в связанном состоянии и лишь входят в состав материала. К слову, во фруктах, овощах и ягодах содержится в 10 раз больше токсинов, но в то же время мы их едим. И никаких страшных последствий не отмечаем. Вред пластиковых окон не больший, чем от хрустальных бокалов, в состав которых также входит свинец.

Если уж продолжать разговор об окнах ПВХ как о безопасных конструкциях, то стоит знать, что данный материал используется и для изготовления тары для хранения донорской крови. А европейцы, которые тщательно блюдут свое здоровье, оснащают больницы, в том числе и те, где находятся аллергики и астматики, именно пластиковыми рамами.

Преимущества ПВХ изделий:

• Пластичность. Если окно сделано из пластика, в ходе его производства можно придавать ему любые геометрические формы и сваривать под нестандартными углами.
• Отсутствие предрасположенности к гниению и коррозии.
• Простота ухода.
• Большой срок эксплуатации.
• Возможность выбрать различные цветовые варианты.
• Доступная цена по сравнению с иными материалами.

Недостатки:

• Электростатичность пластика позволяет ему притягивать волосы, пыль и прочие мелкие частицы.
• Ввиду высокой герметичности стеклопакетов возможен парниковый эффект в помещении.
• Эстетичность. Не каждому нравится пластик после натуральных деревянных рам, которые естественным образом вписываются в любую архитектуру.
