Как сделать окно открывающимся поворотно-откидным. Как быстро сделать из поворотного окна поворотно-откидное?

Как сделать окно открывающимся поворотно-откидным. Как быстро сделать из поворотного окна поворотно-откидное?

В пластиковых окнах можно сделать из поворотной створки поворотно-откидную без особых проблем. Предположим, вы ставили окна несколько лет назад и решили в силу определенных причин не ставить откидной механизм на створке. Но при использовании окон вам стало не доставать этой опции. Не обязательно менять окно целиком, в уже установленное окно можно поставить недостающую фурнитуру без демонтажа и порчи отделки.

Для этого вам не понадобится много сил и времени. Также нет необходимости целый день отмывать комнату, как при полной замене окон, а качество модернизированной створки, не будет ничем уступать новой. Следует заранее подготовить окно к переделыванию фурнитуры, для этого нужно убрать все с подоконника, чтобы цветы и прочие вещи не мешали открытию створки.

Створку придется снимать с петель, если вы будете работать сами, то по времени это займет от двух часов и более, опытному мастеру для этого потребуется около получаса. Так что зимой эту процедуру стоит доверить проверенному специалисту, чтобы не выморозить помещение.

Если вы хотите сделать все самостоятельно, давайте разберем последовательность действий на примере замены на фурнитуру Roto. Что следует сделать в первую очередь, измерит фальц люфт и узнать ось фурнитурного паза вашей профильной системы.

С чего начать?

Если вы хотите сделать все самостоятельно, давайте разберем последовательность действий на примере замены на фурнитуру Roto. В первую очередь, нужно измерит фальц люфт и узнать ось фурнитурного паза вашей профильной системы.

1. Необходимо снять створку с верхней петли, для этого снимаем накладки, вынимаем штифт и снимаем створку. Если штифт не выходит, такое бывает часто, стоит смазать петлю жидкостью WD-40 или чем- то подобным, аккуратно его выбить, чтобы не повредить откосы и само окно.
2. Затем снимаем ручку со створки и откручиваем старую фурнитуру, основной запор и верхнюю петлю, как на створке, так и на раме, а также средний прижим. Снимать нижние петли в принципе не обязательно, можно оставить старые. Если вы хотите заменить все полностью, тогда откручиваем и их. Для этого можно использовать шуруповерт или крестовую отвертку.
3. Далее устанавливаем угловые переключатели, отрезаем по размеру основной запор и ножницы на створке и прикручиваем их. Нужно использовать не длинные шурупы, чтобы ни испортить стеклопакет, подберите их в соответствии со старым крепежом, который вы откручивали ранее. После ставим средний запор, подбирая его исходя из высоты створки, надеваем ножницы на раме и все, на этом работа со створкой закончена.
4. Теперь по шаблону, если его нет, то размечаем отверстия на раме окна вручную, предварительно изучив технический каталог фурнитуры. Просверливаем шесть отверстий сверлом по металлу (3 мм) и прикручиваем ее. Нужно как можно точнее разметить отверстия, ошибка крайне нежелательна, потом крайне сложно, а порой невозможно правильно отрегулировать створку. Для разметки используйте штангель-циркуль, но лучше купите шаблон у поставщика фурнитуры.

Это касается владельцев других марок фурнитуры, если у вас до замены стояла Roto, то менять верхнюю петлю нет необходимости.

5. Настало время надеть створку и расставить ответные планки. Планки надо расставлять ближе к цапфам, что бы прижим был не слабым и не слишком сильным. Если при закрытии створки ручка поворачивается с трудом, то можно путем регулирования цапф или перекручиванием ответных планок, добиться нормальной работы фурнитуры и исключить продувания из-под уплотнительной резины.

Как переделать поворотное окно в поворотно-откидное

Сделать поворотно-откидной механизм у поворотного окна с профилем REHAU достаточно просто, процесс займет всего несколько минут. Для этого определите размеры створки и закажите подходящую фурнитуру, учитывая габариты паза: стандартные для него 0,9 или 1,3 см.

Демонтируйте створку и уберите с нее ненужные детали фурнитуры, начиная со створочного участка среднего прилегания и продолжая верхней петлей. При наличии пластикового блокиратора для откидной фиксации (встречается в фурнитуре Сатурн) его тоже следует удалить. Протрите створку от пыли и грязи.

Одну за другой прикрепите к створке планки, используя саморезы. Лучше, если они будут без сверел. Зафиксировав все детали, можете вешать окно. Исходя из оконной конструкции, определите места крепления фиксаторов к раме. Они монтируются в 4 положениях: 3 — снаружи, 1 — на обороте створки.

Проверьте, насколько удачно открывается окно, хорошо ли зафиксирована створка с фурнитурой. Если работа сделана качественно, скрипов не возникает, нет задеваний оконной створки. Проверьте, чтобы ручка проворачивалась на 180 градусов. Убедитесь, что в разных положениях она поворачивается до конца. Если этого не происходит, возможно, зажимы к оконной раме крепятся неправильно. Нормально, если ручка поначалу двигается с усилием: фурнитуре требуется некоторое время на «притирку». Вы можете перевести ее с режима «зима» на «лето».

Если ПВХ-окно свободно и удобно закрывать и открывать, — поставленная задача выполнена. И поворотно-откидной механизм уустановлен. Но если не удается его закрыть или возникают звуки от задевания, отрегулируйте створочную фурнитуру. Для этого створку можно поднять или подвинуть вправо-влево.

Источник: https://amerikanskie-okna.aystroika.info/novosti/kak-sdelat-okno-otkryvayushchimsya-povorotno-otkidnym-kak-peredelat-povorotnoe-okno-v

Установка откидного механизма окна. Что это такое и зачем он нужен?

Оконная фурнитура – это в первую очередь вспомогательные, функциональные элементы , обеспечивающие работу стеклопакета, открывание/закрывание, переведение в определенные режимы и фиксацию в них. К такому оснащению также относятся уплотнители, элементы проветривания, декоративные части.

Механизмы обычных окон – фактически это лишь петли, ручки, болты крепления. Но у изделий, которые принято называть стеклопакетами (бывают не только пластиковыми, но и деревянными, алюминиевыми) система, обеспечивающая открытие/закрытие представляет собой сложный взаимосвязанный комплекс многочисленных больших и мелких деталей, реек, пластин обвязки по всему периметру створок, рамы.

Сложность конструкции обусловлена повышенной функциональностью такого окна: несколько режимов (сезонные позиции, проветривание, открытие/откидывание), возможность регулировки прижима, положения, блокировки.

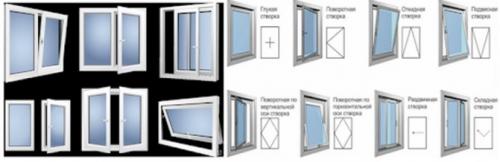

Перечислим все возможные типы фурнитуры для ПВХ-стеклопакетов, чтобы подробнее отобразить место среди них описываемого типа механизма:

• Поворотная (включая штульповую) и поворотно-откидная. Это классические самые распространенные разновидности для пластиковых и подобных им стеклопакетов. Первые обладают ограниченной функциональностью известной издревле – открытие (движение) только по горизонтали, в стороны, а также некоторые опции разных режимов, но они не столь многочисленные и объемные, ограничены описанным ходом конструкции.
  К штульповым подвидам относят конструкции с ложными импостами, у которых вертикальная перегородка отсутствует, ее роль выполняет сторона створки, а край другой створки служит фиксатором, фурнитура (фиксационная, поворотная) спрятана с внутренней стороны.

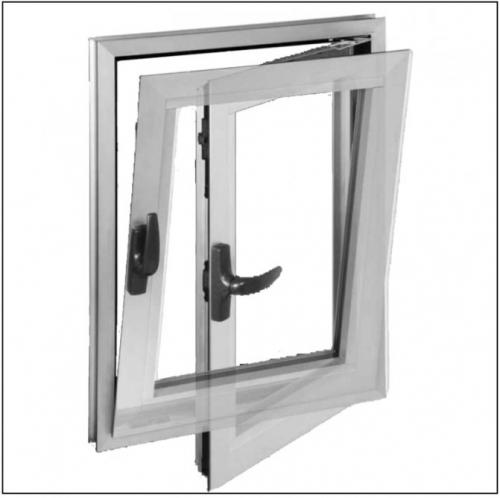

  Нами рассматриваемая поворотно-откидная фурнитура – это самый оптимальный по функциональности, можно даже сказать, с самым большим объемом опций среди всех систем механизм, обеспечивающий открывание/закрывание не только по горизонтали, но и по вертикали (на откидывание).

  У него также есть улучшенный режим проветривания (регулировка щели, отставания, прижима в более широком диапазоне).

• С подвесом в горизонтальной плоскости: среднеподвесная, фрамужная. У такой системы, фиксирующие и удерживающие элементы крепятся не на одной вертикальной стороне рамы, а на идентичных местах на противоположных ее стойках (планках), то есть между такими креплениями можно провести горизонтальную линию.
  Открытие створки – это откидывание вверх/вниз (поднятие/опускание, то есть не с поворотом в левую/правую сторону, а по вертикали).
• Есть варианты конструкции по направлению открывания створок: от/на себя, в разные стороны, друг к другу.
• Параллельно-сдвижная. Ставится на раздвижные стеклопакеты.

Как сделать, чтобы окно открывалось на проветривание. Грубый способ открытия окна

Разбить стеклопакет можно молотком, кирпичом, каблуком рабочего сапога или любым другим крепким тяжелым подсобным материалом. Просунуть руку вовнутрь и открыть створку. Таким методом пользуются в том случае, если дом или дача стоят в отдалении от людей, где-то в лесу или на окраине. Звуки от взлома никто не услышит.

Таким методом вряд ли воспользуется опытный воришка, так как лишний шум никому не нужен и со стеклопакетом придется повозиться. Современные ПВХ окна состоят из нескольких камер и придется разбивать по очереди каждую из них.

Линейка (или стальная пластинка)

Цель – добраться снаружи до защелки, зацепить ее и потянуть вниз. Для этого железная линейка проталкивается между створкой и рамой, пока не достанет до защелки. Здесь не нужна хорошая физподготовка, ведь пластик довольно гибкий материал.

Заменить линейку или пластину способны стамеска, шпатель, прочный нож и т.д. Но если конструкция имеет с улицы ручку с замком, такой способ не сработает.

Обезопасить жилье от того, чтобы злоумышленники не могли повторить такой ход можно, установив противовзломные пластиковые окна. Их оснащают «грибовидной цапфой», благодаря которой вскрытие извне становится невозможным.

Более сложный и специфический вариант, потому что так действуют воры. Чтобы открыть окна ПВХ, нужно сделать сверлом отверстие в раме, через которое будет повернута ручка. Без повреждений в этом случае не получится, но они будут небольшие.

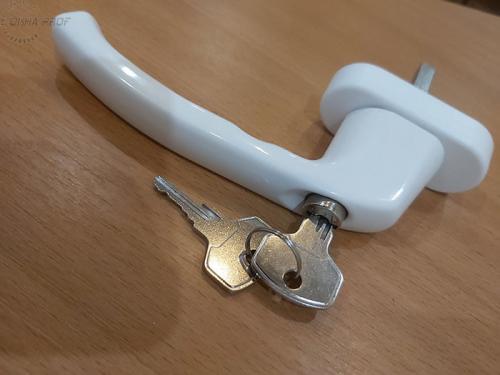

От высверливания спасает обычная оконная ручка с детским замком. При условии если она закрыта на ключ.

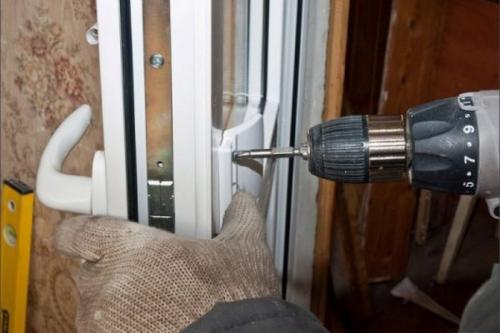

Способ открытия отверткой

Когда в дело пойдет силовая отвертка

, то используйте ее там, где расположена защелка. Сначала следует отжать створку из металлопластика, затем открыть ее, аккуратно нажимая на фурнитуру. После того как створка немножко откроется, поворачивается ручка функционирующего запорной системы.

Высверливание

Имеется еще один, сложный метод, позволяющий открыть окно из поливинилхлорида с внешней стороны – необходимо будет высверлить небольшое отверстие в раме. Именно через него можно будет открыть окно, используя ручку и отверстие. Стоит сказать, что так работают воры, взламывая окна и повреждая пластиковые конструкции, поэтому данный метод подходит далеко не всем.

Источник: https://amerikanskie-okna.aystroika.info/novosti/rezhim-provetrivaniya-u-plastikovogo-okna-rezhim-provetrivaniya-plastikovyh-okon

Поворотно-откидное окно. Когда требуется настройка?

Производитель конструкции четко прописывает периодичность выполнения регулировки ножниц и навесов для каждой конструкции ПВХ-окна.

Такие действия должны проводится собственником или исполнителем работ в следующих случаях :

•  после завершение монтажных работ при установке нового ПВХ-окна;
•  после замены стекла, что могло привести к сбою настройки фурнитуры ;
•  каждые полгода, при переходе на «летний» или «зимний» режимы работы;
•  если створка стала плохо функционировать;
• если окно стало продуваться, и покрыто конденсатом;
• створка окна не открывается.

Если пользователь обнаружил, что ПВХ-окно стало плохо функционировать, сразу же после выполнения монтажа подрядной организацией, проблему настройкой исправить не получится, поскольку в этом случае источником проблемы считается некачественные монтажные работы. Поэтому заказчик должен немедленно обратиться в монтажную организацию, чтобы исправить сбои в работе.

В комплект последних моделей поворотно-откидного типа включаются такие конструктивные компоненты :

• группа петель;
• ножницы;
• ручка оконная;
• набор, обеспечивающий угловую передачу;
• запоры;
• блокиратор, препятствующий неверному открыванию;
• микролифт;
• комплект ответных планок.

При функционировании ПВХ-окна специалисты различают первичную и текущую регулировку поворотно-механического типа.

Первичная

Первичная проводится после завершения монтажно-строительных работ при установке ПВХ-окна.

При первичном регулировании ПОМ проверяют :

• полноту открытия/закрытия створки в горизонтальном и вертикальном положении;
• работу ручки на створке: при закрытии окна ручка должна быть направлена вертикально вниз, при выполнении поворота на 90 градусов, ручка переводится горизонтально, в этом положении створка раскрывается;
• поворот в верхнее положение — створка открывается вертикально в режим проветривания;
• проверяют плотность ее прижима к раме и работу уплотнителей;
• проверяют работу дополнительных элементов, например, противовзломных механизмов.

При проверке и настройке всех узлов и режимов поворотно-откидного механизма нужно добиваться того чтобы все манипуляции проводились без использования усилий — максимально плавно и плотно.

Текущая

Текущее регулирование ПОМ выполняется не менее 2-х раз в году в начале теплого и холодного сезона. В это время проводят переключения режима использования блока на зимний и летний.

Перед изменением режима работы открытия створки всю гарнитуру и утеплители тщательно отмывают от пыли и смазывают силиконовой смазкой . После изменения положения цапф, проверяют плотность запирания створки с максимальным прижимом для зимнего режима и минимальным для летнего и при необходимости выполняют настройку.
