Типы открывания пластиковых окон. Классификация пластиковых окон по типу открывания

Типы открывания пластиковых окон. Классификация пластиковых окон по типу открывания

Функциональность светопрозрачных конструкций и некоторые другие их характеристики определяются конфигурацией и возможностями механизмов. Классификация окон ПВХ по типу открывания позволяет выделить три основных вида:

• глухие;
• раздвижные;
• распашные.

Первый в списке способ монтажа стеклопакета предполагает фиксированную его установку в блоке, исключающую возможность открывания. Раздвижной вариант пластикового окна обеспечивает параллельное перемещение створок относительно друг друга или вдоль неподвижно установленной.

Самый распространенный тип светопрозрачных конструкций - распашной, который, в свою очередь, имеет следующие подвиды:

• поворотный;
• откидной;
• комбинированный.

В первом случае створка имеет петли по одной из сторон, открывание происходит путем ее поворота вокруг вертикальной оси. Такой принцип широко используется на традиционных конструкциях, изготовленных из древесины. Окна пластиковые откидные открываются точно так же, как и фрамуги, поворачиваясь относительно горизонтальной оси. Данный способ более безопасный и не допускает самопроизвольного перемещения створки под действием ветра.

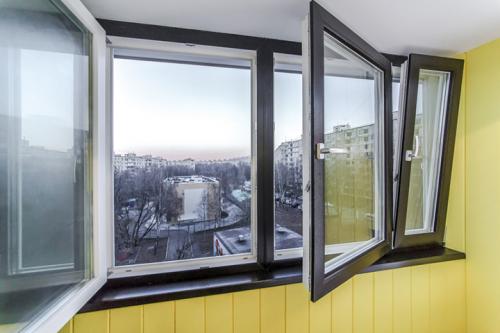

Комбинированный механизм открывания окон допускает как поворот, так и откидывание створки. Выбор способа осуществляется путем перевода ручки в определенное положение: горизонтально или вертикально вверх и вниз. В первом случае происходит открывание створки поворотом, а во втором откидыванием. Выбор режима осуществляется только при закрытии створки.

Перечисленные выше способы открывания окон реализуются при помощи специально разработанных механизмов. В среде специалистов и пользователей их принято называть фурнитурой. Механизмы имеют достаточно сложное устройство и могут регулироваться, при этом изменяется усилие прижима поворотной створки к пластиковому профилю блока.

Раздвижные окна. Плюсы и минусы трех видов раздвижных окон на балкон

В статье я расскажу о плюсах и минусах раздвижных окон на балкон. Перечислю все виды раздвижных моделей, материалы изготовления – их преимущества и недостатки. Объясню поэтапно, как совершается монтаж.

Плюсы и минусы раздвижных окон на балконе

Перед выбором и заказом сдвижной модели балконного стеклопакета из ПВХ важно знать преимущества и недостатки.

Плюсы:

1. Можно использовать дерево, пластик и алюминий.
2. Большой выбор – панорамное остекление, по частям или целиком.
3. Выбрав дерево или пластик, предоставляется широкое предпочтение разных текстур и цвета.
4. Экономия места. Подходит для маленького балкона.
5. Защита от осадков, грязи, шума.
6. Приемлемая цена.
7. Легкий уход.
8. Возможность проветривания благодаря механизму движения створки.
9. Надежность и плотность.
10. Функциональность.

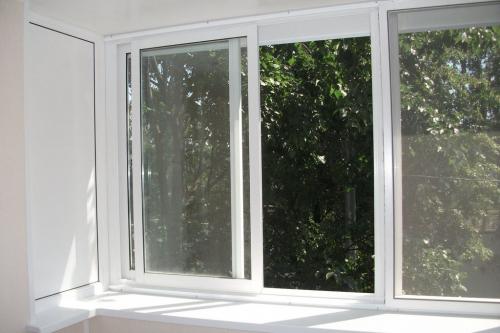

Раздвижные створки экономят пространство при открытии

Также имеются минусы:

• недостаточное сохранение тепла на балконе;
• большой вес (не каждая лоджия осилит, возможно, придется укреплять поверхность);
• алюминий не качествен, отсутствует шумоизоляция (иногда пластиковые окна установить невозможно);
• накапливание лишней влаги в нижней части профиля;
• перекашивание или смещение некоторых частей профиля.

Сам по себе профиль достаточно тяжелый, поэтому придется укрепить основание балкона

Разновидности раздвижных окон

Существует три вида: механизм-купе, выдвижной, также английский вид (вертикально-раздвижные). Последний – менее популярен.

С механизмом-купе

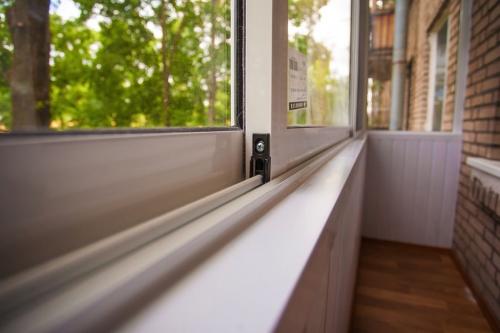

Классический выбор – окна открываются вдоль проема

Преимущество – не занимают лишнего места. Чаще в купе присутствуют алюминиевые профиля.

У них есть несколько минусов: плохое качество и недостаточная шумоизоляция. Лучше выбрать пластиковую модель.

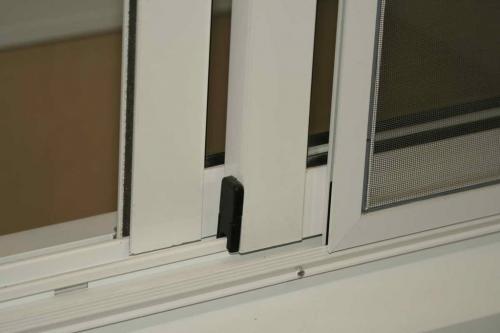

Механизм купе является самым доступным и популярным

С выдвижным механизмом

Система подобна открыванию дверей в автобусах

Модель схожа с предыдущей. Но есть и отличия.

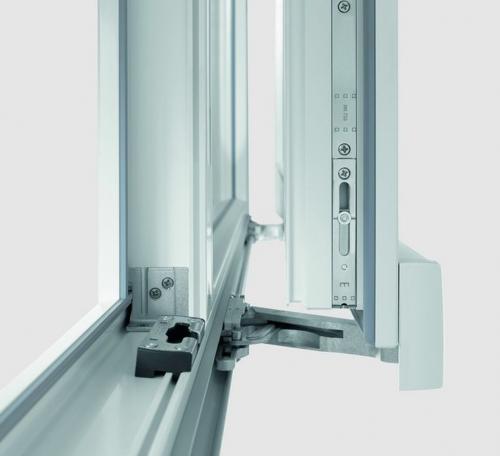

Перед открытием, откидывается створка и отодвигается на себя. Затем она плавно объезжает оконный профиль.

Выдвижные механизмы стоят дороже, но имеют лучшую герметичность

Плюсы – хорошая герметичность, теплозащита. Также присутствует возможность проветривать помещение, приоткрыв окно в верхней части.

Такой вариант лучше и качественнее, чем механизм-купе.

Английские

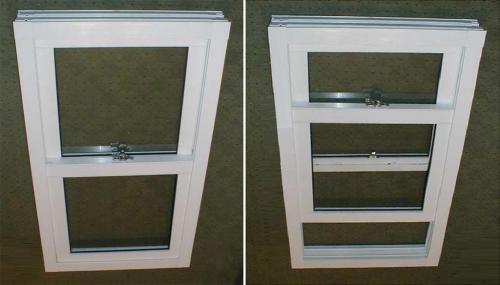

Другое название – вертикально-раздвижные окна

Имеют меньшую популярность, по сравнению с аналогами. Механизм интересен: оконные рамы стоят параллельно и горизонтально. При открытии нижняя рама поднимается, задевая верхнюю. Выбрав «английский» вариант, можно застеклить балкон – преимущества модели позволяют.

У всех типов остекления имеются преимущества. Также есть и недостатки. Раздвижные варианты не устанавливают на восьмых и выше этажах. Длина створки не должна быть больше 1,6 м, а ширина – 0,7 м. Иначе ветер будет проникать в помещение. Бывали случаи, когда при сильном ветре окна выпадали из рамы.

Подъемные варианты необычны, но в России стоят достаточно дорого

На неукрепленный балкон не советуют устанавливать пластиковые окна – поверхность может обрушиться.

В пластиковых окнах обязательно наличие ключа «анти-ребенок». Заказывать модель лучше у проверенного, известного производителя. Он сможет дать гарантии, обеспечить обслуживание, установку и доставку.

Материалы изготовления

Рамы делают из нескольких видов материала: пластик, дерево, алюминий. Имеются достоинства и недостатки.

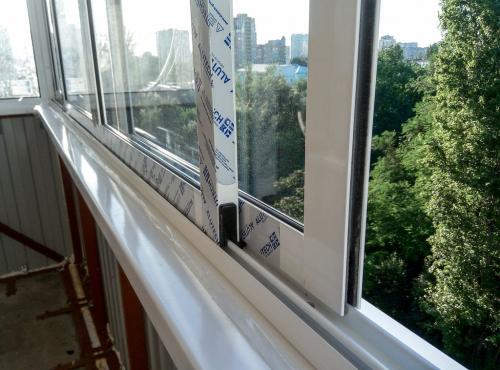

Пластиковые варианты надежны и позволяют застеклить балкон за сравнимо небольшие деньги

Пластик надежен. Хорошо теплоизолирован. Имеет защиту от шума и других звуков. Модели из пластика прочны, не деформируются со временем. Не портятся от плохой погоды. Долгая эксплуатация. Чаще выбирают окна с рамой из пластика. Единственный минус – большой вес.

Для утепления лоджии – идеальный вариант. После этого можно сделать из балкона отдельную комнату для личных нужд.

Алюминий легок. Стойко переносит ветра, морозы, коррозии. Долговечен. Легко ухаживать, чистить. Минусы: выпускает тепло – можно оформить только холодное остекление. Утеплить балкон при наличии алюминиевых рам не получится. Подходит тем, кто не пользуется лоджией в зимнюю пору года.

Алюминиевый профиль более легок и долговечен

Дерево – экологически чистый продукт. Отлично защищает от шума. Сохраняет тепло в комнате. Прочность и долгая эксплуатация. Возможна деформация из-за большого количества влаги, также нелегкого веса.

Монтаж

Первым делом следует установить раму. Измерить длину проема с помощью уровня. Если она плохо выдержана, или не выдержана совсем, подкладывают пластины из дерева или металла в тех местах, где укрепляют дюбели.

После – раму соединить с профилем. Делают это с помощью резинового молотка (он не сможет испортить материал), вводом и постукиванием по корпусу. Затем конструкции скрепить с помощью саморезов, соединив их в общую деталь. Инструментом выбирают дрель или шуруповерт.

Отступать от края нужно не больше 190 мм. Расстояние между пластинами – меньше 65 см.

Типы открывания окна. Виды и способы открывания окна: выбор оптимального варианта

1. Варианты открывания створок
2. Управление створками окон

Обеспечить комфортное использование окон дома или на работе становится все проще и проще. Возможности современных окон стали значительно шире. Удобство эксплуатации оконных конструкций во многом зависит от способа открывания створок, но с недавних пор сюда можно отнести и возможности дистанционного управления ими.

Варианты открывания створок

На текущий момент покупателям доступно множество решений, благодаря чему можно легко подобрать максимально удобный вариант:
1. Поворотный – классический способ открывания, который сегодня применяется крайне редко, поскольку не в состоянии обеспечить требуемый уровень комфортабельности при эксплуатации окон.
2. Откидной – используется в основном для фрамужных створок, которые движутся в одной плоскости.
3. Глухое – применяется в тех помещениях, где не требуется проветривание, либо в комнате имеются другие окна с отрывающимися створками.
4. Поворотно-откидной – на сегодняшний день самый популярный вариант открывания и закрывания створок, которые благодаря специальным механизмам могут откидываться на заданное расстояние.
5. Складной – практичный способ открывания для больших площадей остекления. Комбинированный поворотно-раздвижной механизм открывания имеет второе название – «Гармошка».
6. Раздвижной – движение створок вдоль рам обеспечивается специальной параллельно-сдвижной фурнитурой. Сегодня разработаны механизмы с системой демпфирования, которые подходят для комплектации массивных конструкций.
7. Наклонно-сдвижной – этот способ открывания обеспечивает комбинированная система. Помимо движения в параллельных плоскостях усовершенствованный механизм позволяет откидывать створки.

Для мансардных окон разработаны отдельные системы открывания, которые дополнительно укомплектованы газовыми амортизаторами. Благодаря этим демпфирующим стойкам обеспечиваются плавный ход створки в 2 направлениях и ее надежное удержание в открытом положении.

управление створками окон

хотя традиционный ручной способ открывания створок до сих пор остается самым востребованным вариантом, популярность набирают дистанционные системы управления окнами:
1. Удлиненная ручка-рычаг – изначально этот механизм разрабатывался для открывания прямоугольных фрамужных створок. Однако сегодня система адаптирована под трапециевидные, мансардные и арочные окна . Фрамужные приборы открывания обеспечивают разные углы откидывания створок и могут быть даже укомплектованы электроприводом.
2. Автоматические системы открывания окон – сегодня электроприводы применяются не только для установленных в труднодоступных местах створок, но и обычных оконных конструкций. Разработана даже дистанционная система для поворотно-откидной фурнитуры, но она пока не нашла своего применения. Зато автоматика для проветривания поворотно-откидных окон пользуется спросом. Системами с функцией удаленного управления можно руководить как с обычного дистанционного пульта, так и с терминального сервера, который связан локальной сетью. Последний вариант востребован для крупных офисных, коммерческих и производственных объектов.

Помимо автоматического открывания створок при помощи интегрированного электропривода такой способ управления применяется и для других элементов оконных конструкций – роллет и жалюзи .

Режимы открывания пластиковых окон. Почему может ухудшиться микроклимат

Комфортный микроклимат складывается из нескольких условий, одно из которых — обновление воздуха в помещении. Люди дышат, выделяют углекислый газ и водяной пар, из-за чего в замкнутом пространстве, например, в комнате концентрация этих газов постепенно увеличивается.

Приготовление пищи, стирка и сушка белья, уборка тоже связаны с водой, а значит они тоже увеличивают содержание влаги в воздухе. При горении газа в газовой плите выделяется и углекислый газ, и пар. Избыточная влажность и высокая концентрация двуокиси углерода воспринимаются как духота — люди ощущают недомогание, быстро утомляются, у хронических больных могут обостриться заболевания.

Для поддержания хорошего самочувствия человека очень важно удалять насыщенный влагой и углекислым газом воздух и подавать вместо него свежий. Санитарные нормы требуют, чтобы в жилых помещениях приток свежего воздуха составлял не менее 30 м³/час на одного человека. Для кухонь, особенно если они оборудованы газовыми плитами, интенсивность воздухообмена должна быть больше — до 180 м³/час.

Типовые дома массовой застройки оборудуются вытяжной вентиляцией с естественным движением воздуха. При этом воздух удаляется из кухни, ванной и туалета, то есть из помещений с самым грязным воздухом. Предполагается, что основной приток воздуха происходит через окна в жилых помещениях — через неплотности, открытые створки и форточки. Затем воздух из комнат поступает в коридор и оттуда в санузел, из которого уходит в каналы вытяжной вентиляции.

По законам физики давление воздуха уменьшается с высотой. Именно поэтому в вертикальной трубе возникает тяга, направленная вверх — давление воздуха и нижнего конца трубы выше, чем у верхнего. Воздух в каналах естественной вентиляции движется под действием этой тяги — для её работы не нужны никакие вентиляторы или другие механические устройства.

Обозначение открывания окон. Как могут открываться створки?

Виды открывания пластиковых окон довольно разнообразны, что позволяет использовать окно в любом интерьере, делая его наиболее практичным и функциональным. Большинство пластиковых конструкций открывается внутрь помещения. Кроме этого, верхнюю их часть можно потянуть на себя и поставить в режим зимнего проветривания. Однако это наиболее привычный и стандартный способ, открывание пластиковых окон может осуществляться и по другим схемам:

• Глухая створка. Чаще всего устанавливаются в магазинах или жилых помещениях как дополнительное окно. Такая створка не открывается, не позволяет проветривать помещение. На схеме такое окно будет обозначено прямоугольником с крестом в центре.
• Поворотные виды открывания окон более популярны. Оконная створка может поворачиваться, чаще внутрь, но на некоторых конструкциях она открывается наружу. Обычно такие делают под заказ, так как встречаются они достаточно редко. Одна сторона такого окна держится на петлях, вторая закрывается при помощи ручки, при повороте которой по своей оси фурнитура меняет положение, позволяя открывать створку или ставить ее в нужное положение. Обозначение открывания окон на плане довольно простое: это прямоугольник, внутри которого находится треугольник. Его основание показывает на ту сторону, где находятся петли, а вершина направлена на сторону, где находится ручка. Он может смотреть влево или вправо в зависимости от того, в какую сторону открывается створка.
• Откидные конструкции. Окно открывается поворотом ручки, но отделяется верхняя часть створки, довольно редко встречаются полностью откидные варианты. Обычно это режим зимнего проветривания, и такой способ открывания комбинируется с распашным. Если окно открывается только на себя, то на схеме оно будет отражено в виде равнобедренного треугольника, находящегося в прямоугольнике.
• Подвесной способ является довольно интересным. Открываться в этом случае будет нижняя часть конструкции, а петли находятся сверху, однако пользоваться таким окном надо осторожно, легко прищемить пальцы. Открывание окон данного типа на чертежах выглядит, как и в предыдущем варианте, но треугольник будет перевернут.
• Если окно поворотное и перемещается по вертикальной оси, оно может отодвигаться влево или вправо, при этом становится поперек рамы, поэтому часть створки останется в помещении, а часть будет выглядывать на улицу. Это достаточно удобно, если внутри комнаты нет достаточного пространства для распашной створки, например, стоит мебель или имеется стена, о которую она будет цепляться. На схеме такое окно будет обозначаться как прямоугольник, в центре которого галка со стрелкой. Стрелочка показывает, в какую сторону смещается створка. Однако такие окна не очень удобно открывать, поэтому они встречаются нечасто, и не все компании изготавливают такие модели.
• Поворот по горизонтальной оси. Система похожа на рассмотренную выше, однако если в первом варианте створка становится поперек стены, то в этом она ложится параллельно подоконнику. Обозначение открывания окон на чертежах тоже схоже, но стрелка расположена вертикально.
• Раздвижной. Такое окно используется достаточно часто, если в помещении нет места для открывания створок. Кроме этого, это популярная система для балконного остекления, поэтому встретить ее можно довольно часто. Такое окно не требует дополнительной фиксации, при этом может открываться на любую ширину. Можно сделать достаточно большой оконный проем без перегородок, чего нельзя добиться при распашном способе. Такие типы открывания окон на схеме обозначаются предельно просто – в виде прямоугольника с горизонтальной стрелкой; в какую сторону она показывает, в ту сторону и сдвигается створка.
• Складной способ; он же может называться гармошкой. Данные варианты открывания окон широко применяются в тех случаях, когда оконный проем достаточно большой, но требуется, чтобы он открывался максимально и не имел перегородок. Створки при открывании заходят одна за одну, как отсеки гармошки, и становятся параллельно или поперек стены в зависимости от конструкции. Это довольно удобный способ, так как створки можно не только сложить так, чтобы они занимали минимум пространства, но и использовать не все сразу, что позволяет открывать оконный проем на нужную ширину. В интерьере такая конструкция смотрится достаточно оригинально и современно. Такой тип открывания пластиковых окон на схеме будет обозначен волнообразной стрелкой, по направлено которой сдвигается конструкция.
