Механизм открывания пластиковых окон. Что это такое и зачем он нужен?

Механизм открывания пластиковых окон. Что это такое и зачем он нужен?

Оконная фурнитура – это в первую очередь вспомогательные, функциональные элементы , обеспечивающие работу стеклопакета, открывание/закрывание, переведение в определенные режимы и фиксацию в них. К такому оснащению также относятся уплотнители , элементы проветривания, декоративные части.

Механизмы обычных окон – фактически это лишь петли , ручки, болты крепления. Но у изделий, которые принято называть стеклопакетами (бывают не только пластиковыми, но и деревянными, алюминиевыми) система, обеспечивающая открытие/закрытие представляет собой сложный взаимосвязанный комплекс многочисленных больших и мелких деталей, реек, пластин обвязки по всему периметру створок, рамы.

Сложность конструкции обусловлена повышенной функциональностью такого окна: несколько режимов (сезонные позиции, проветривание, открытие/откидывание), возможность регулировки прижима, положения, блокировки.

Перечислим все возможные типы фурнитуры для ПВХ-стеклопакетов, чтобы подробнее отобразить место среди них описываемого типа механизма:

• Поворотная (включая штульповую) и поворотно-откидная. Это классические самые распространенные разновидности для пластиковых и подобных им стеклопакетов. Первые обладают ограниченной функциональностью известной издревле – открытие (движение) только по горизонтали, в стороны, а также некоторые опции разных режимов, но они не столь многочисленные и объемные, ограничены описанным ходом конструкции.

  К штульповым подвидам относят конструкции с ложными импостами, у которых вертикальная перегородка отсутствует, ее роль выполняет сторона створки, а край другой створки служит фиксатором, фурнитура (фиксационная, поворотная) спрятана с внутренней стороны.

  Нами рассматриваемая поворотно-откидная фурнитура – это самый оптимальный по функциональности, можно даже сказать, с самым большим объемом опций среди всех систем механизм, обеспечивающий открывание/закрывание не только по горизонтали, но и по вертикали (на откидывание).

  У него также есть улучшенный режим проветривания (регулировка щели, отставания, прижима в более широком диапазоне).

• С подвесом в горизонтальной плоскости: среднеподвесная, фрамужная. У такой системы, фиксирующие и удерживающие элементы крепятся не на одной вертикальной стороне рамы, а на идентичных местах на противоположных ее стойках (планках), то есть между такими креплениями можно провести горизонтальную линию.

  Открытие створки – это откидывание вверх/вниз (поднятие/опускание, то есть не с поворотом в левую/правую сторону, а по вертикали).

• Есть варианты конструкции по направлению открывания створок: от/на себя, в разные стороны, друг к другу.
• Параллельно-сдвижная. Ставится на раздвижные стеклопакеты.

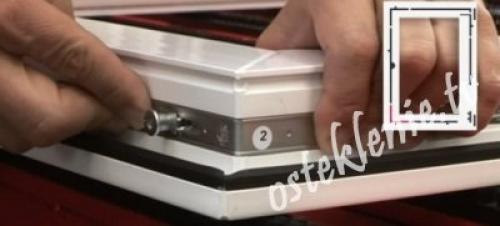

Поворотно-откидной механизм для пластиковых окон. Установка поворотно-откидного механизма

Казалось бы, поворотно-откидные окна стоят почти в каждом доме и стали настолько привычные, что и их установка находится где-то на грани простейшего.

Установка фурнитуры на пластиковые окна с поворотно-откидным механизмов достаточно трудоемка и сложна.

При покупке подобной фурнитуры, помимо самих комплектующих, вы должны получить несколько инструкций, шаблон для расположения фурнитуры и даже небольшой для подбора диаметра сверла. Следите за тем, чтобы все это присутствовало в комплектеиначе вы просто не сможете самостоятельно монтировать механизм. Даже профессионалы всегда пользуются такими инструкциями и шаблонами, запомнить столько информации просто невозможно.

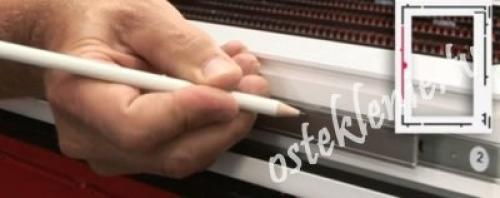

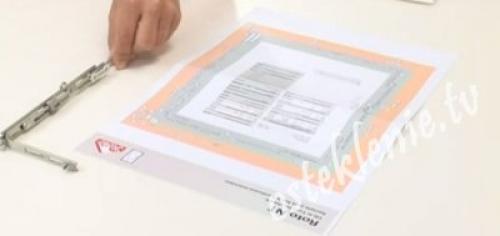

1) Для начала берем шаблон расположения фурнитуры на створке и основной раме. Выглядит она примерно так.

2) Для удобства можно разложить всю фурнитуру на столе согласно шаблону.

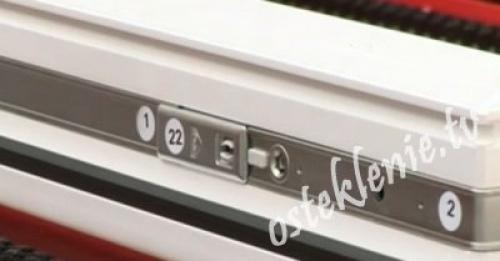

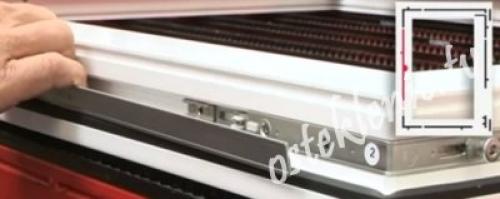

3) Начать установку лучше всего с левого нижнего угла. Там будет находиться угловой переключатель. Оставляем его в специально предусмотренный паз.

4) Горизонтальный средний запор устанавливается по тому же принципу.

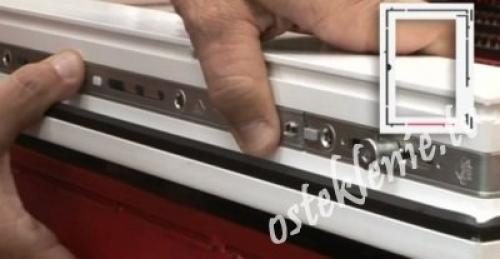

5) Аналогично нижнему переключателю вставляется и верхний. Он будет вмонтирован в правый угол створки.

6) Затем нам понадобиться главный запор. Он прикладывается между двумя угловыми регуляторами.

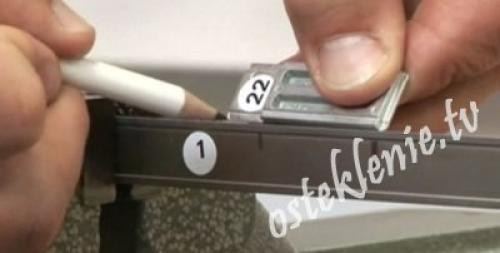

Сделайте отметки фломастером в тех местах, где соединяются уголки и главный запор. Длина главного запора делается с запасоми вы должны подогнать его размер уже в процессе установки.

7) Главный запор снимается с профиля. Теперь нам потребуются заглушки-прижимы. Это небольшие отрезки металла с несколькими углублениями (вы можете увидеть их на фото). Вам необходимо приложить край заглушки к заранее сделанной отметке, так, чтобы сама заглушка находилась ближе к середине. С другого края заглушки делается вторая отметка. Так нужно сделать с обеих сторон главного запора.

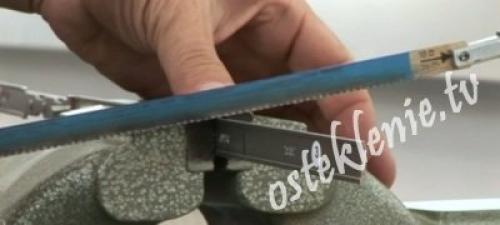

8) Теперь необходима ножовка и навыки её использования. Края запора нужно отсверлить по отметкам.

9) Только после этого запор можно закрепить на свое законное место, а в тех местах, где останется виден профиль, закрепляются ранее упомянутые заглушки.

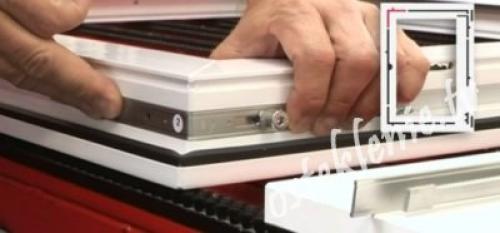

10) Устанавливается правый верхний переключатель. Затем нужно установить второй главный регулятор с правой стороны, по тому же принципу что первый. То есть, делаются отметки сначала относительно уголков, затем прикладываются заглушки, напильником отрезается лишнее. Регулятор вставляется на место, а его края закрываются заглушками.

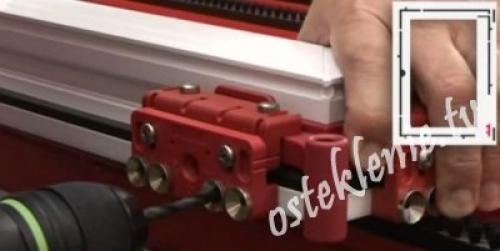

11) Далее нам потребуется шаблон для определения рекомендуемого диаметра сверла.

12) По шаблону сверлим отверстия для нижней петли на створке. Обращайте внимание на рекомендованную длину саморезов. Она также указана в шаблоне. Для закрепления петли используются более длинные саморезы.

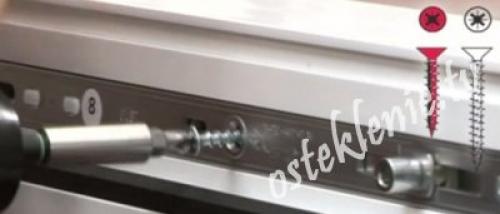

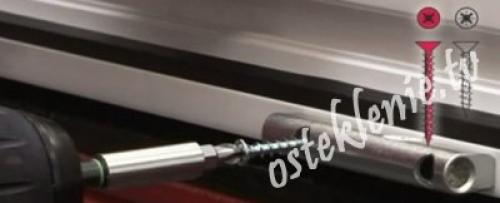

13) А теперь пригодятся и коротки саморезы. Они вкручиваются по всему периметру створки в отверстия предусмотренные производители.

В крайнее отверстие ножниц саморез не закручивают.

Источник: https://postroivsesam.info/stati/plastikovoe-okno-furnitura-kakaya-furnitura-luchshe-dlya-plastikovyh-okon-otzyvy-reyting-2019

Конструкция механизма пластиковых окон. Устройство профиля

Внутри профиль пластикового окна разделяется на перегородки – камеры , цель которых снизить теплопроводность конструкции, то есть максимально уменьшить отвод тепла из остекленного помещения на улицу. Камер, в зависимости от модели окна, в профиле может быть от 3-х до 7-ми. Соответственно, чем больше камерность профиля, тем лучше сохраняется тепло.

Трехкамерные профили задействуются лишь при остеклении хозяйственно-бытовых построек, тогда как профили, в конструкции которых присутствует от , используются при производстве окон, предназначенных для установки в квартиры и офисные помещения. Камерность напрямую отражается на толщине профиля, самые востребованные модели окон имеют профиль шириной 58 мм. Также существуют и варианты, шириной: 70, 76, 88 и т.д.

Чем шире система, тем она теплее и тише.

• системы ( эконом класс ) к ним относятся системы шириной 58-64 мм. Такой профиль называют узким, экономичным. Системы предназначены для установки в нежилых помещениях или южных регионах России.
• 70мм системы ( стандарт ) – для жилых помещений, квартир, где счета за отопление формируется исходя из общепринятых норм, но требуется комфорт. Система является более широкой, а значит теплой – на 10% теплее 60-х систем, при этом более тихой и надежной в эксплуатации.
• 80мм системы и более ( премиум-класс ) – для частных домов, где особенно важно теплосбережение, а плата за отопление 100% лежит на плечах собственника. Премиальный профиль рекомендуется устанавливать в недвижимость с панорамными окнами. Системы на 20% теплее 60-х систем, при этом более прочные и долговечные. Профиль в сочетании со специальным стеклопакетом позволяет добиться высокой звукоизоляции.

Количество воздушных камер в профиле

Менее значимый параметр, но важный. Воздушные камеры добавляют теплосбережения и звукоизоляции профилю.

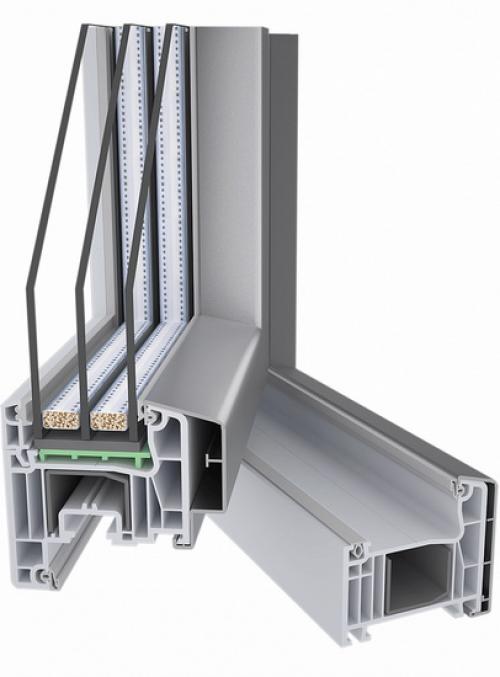

Оконный профиль в разрезе:

Рассматривать число камер следует только в сочетании с шириной. Наиболее распространенные соотношения ширина/количество камер: 60/3, 70/5, 80/6.

Качество профиля

Помимо ширины и количества камер необходимо обратить внимание на качество профиля. Качество напрямую влияет на долговечность. Эксперименты с удешевлением рецептуры, экономия на дорогостоящих добавках (диоксиде титана, модификаторе ударопрочности) приведут к необходимости повторной замены окна через 5-7 лет.

Долговечность профиля подтверждается результатами испытаний в исследовательских центрах. Ознакомиться с ними можно в протоколах испытаний – ответственные производители не скрывают эту информацию и предоставляют ее своим клиентам.

Для придания ПВХ профилю дополнительных прочностных характеристик, на этапе изготовления в него встраивается специальная армирующая вкладка. Она может быть обычной – П-образной, либо усиленной – квадратной.

Классы профилей

При изготовлении оконных профилей производители руководствуются требованиями общего европейского стандарта RAL-GZ 716/1, который разделяет продукцию подобного рода на три класса: A, B и C.

Рассмотрим подробнее особенности каждого.

Как видно из таблицы, профиль класса C не имеет жестких требований по толщине стенок, а потому конструкции подобного типа годятся для установки лишь в нежилые помещения, не требующие особых температурных условий, например складские, либо балконы с холодным остеклением. Для закрытия оконных проемов квартиры .

На первый взгляд разница толщины стенок между профилями класса А и Б не столь существенна – всего три миллиметра. Однако отличие характеристик проявляет себя в полной мере: прочность и способность профиля класса Б сохранять первоначальную форму в сравнении с А, уменьшается примерно на 20%. Таким образом, основу которых составляет профиль с маркировкой «Class B» меньше, чем продолжительность эксплуатации ПВХ конструкций, оснащенных профилем «Class A». Также более высокий класс обеспечивает лучшее сопротивление изделия воздействию механических нагрузок (ударов).

Фурнитура для пластиковых окон Roto. Преимущества фурнитуры Roto

Своим появлением всемирно известный концерн обязан Вильгельму Франку, который в далеком 1935 году создал производственную компанию под названием RotoFrank AG. Предпосылками к основанию бренда послужила революционная идея предпринимателя – первый в мире поворотно-откидной механизм, благодаря которому оконную створку можно было не только открывать, но и откидывать для проветривания. Именно это устройство и дало название предприятию – в переводе с латинского языка roto означает «вращать, поворачивать».

С течением времени фурнитура Roto для пластиковых окон заняла первое место по объемам производства на немецком рынке, а с 1950-х годов стала лидером по всей территории Европы. Столь высокая популярность изделий от бренда обусловлена их безупречным качеством и множеством бесспорных достоинств, которые значительно повышают комфорт в применении и продлевают срок службы оконных систем:

• Возможность установки на любые типы конструкций – как на классические окна, так и нестандартной конфигурации (круглые, арочные, эксклюзивной формы).
• Простота в монтаже – модульная система сборки позволяет монтировать аксессуары в нужный момент и без особых затрат времени и сил.
• Высокая степень защиты от взлома – даже в стандартной комплектации изделия обладают повышенным уровнем безопасности и защищают хозяев от незваных гостей.
• Повышенная антикоррозионная устойчивость – металлические части фурнитуры для окон Roto последовательно покрываются тремя типа материалов (оцинковкой, хромированием и защитным лаком), что исключает образование коррозионных процессов и способствует сопротивляемости механическим повреждениям.
• Эффектный внешний вид – изделия отличаются привлекательным дизайном и богатой цветовой гаммой, благодаря чему подходят для оформления интерьера в любом дизайнерском стиле.

Источник: https://alyuminievye-okna.aystroika.info/stati/furnitura-dlya-razdvizhnyh-balkonnyh-okon-opisanie-konstrukcii

Режимы открывания пластиковых окон. Режимы открытия пластиковых окон

Решение проблем с режимом проветривания пластиковых окон

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

В отличие от старых деревянных рам современные пластиковые окна более функциональны. Их необязательно открывать полностью для доступа свежего воздуха в комнату, достаточно открыть створку внутрь комнаты или выставить режим микропроветривания. Однако часто возникает ситуация, когда не закрывается пластиковое окно из режима проветривания. Что делать в таком случае и в чем причина проблемы?

Функции современного окна

Для проветривания и обеспечения нормального воздухообмена уже необязательно открывать полностью всю форточку, достаточно перевести ее в один из доступных режимов пластикового окна.

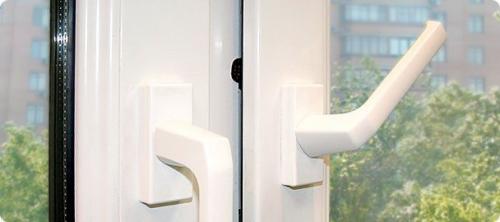

Чтобы проветрить комнату, достаточно повернуть рукоятку вверх, и створка отклонится в заданное положение.

При повороте ручки окна на 45 градусов устанавливается режим микропроветривания

Микропроветривание становится доступным при повороте рукоятки управления под углом в 45 градусов от вертикали. При этом образуется щель в несколько миллиметров, которой вполне достаточно для поступления свежего воздуха в комнату .

Дополнительно вентиляцию можно обеспечить даже без отпирания створки, но для этого нужно уже внести изменения в саму конструкцию и установить дополнительный вентиляционный клапан.

Эти функции, как и полное открывание и закрывание, доступны благодаря механизму, который регулируют при монтаже оконного пакета.

Проблема закрывания и ее причины

Иногда может возникать ситуация, когда створку не получается закрыть. Не стоит сразу же думать о замене окна, причины могут быть совсем простыми, а их устранение не потребует больших затрат времени и денег.

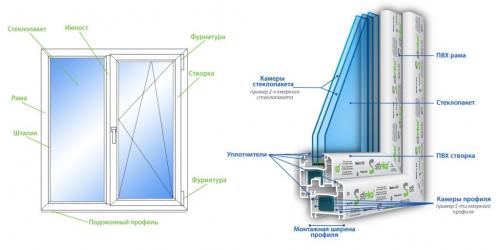

Приступать к устранению проблемы с закрыванием можно после изучения структуры окна ПВХ

1. Перекос . Такая проблема возникает из-за расшатывания механизма регулирования положения в вертикальной или горизонтальной плоскости. В этом случае створка окна цепляет края рамы и неплотно прилегает на свое место.
2. Неплотное прилегание . Данный вид нарушения функционирования окна может появиться по двум причинам: износ утеплителя или сбитые настройки эксцентриков (цапф).
3. Заклинивание рукоятки . В таком случае окно не закрывается, потому что невозможно вернуть рукоятку в исходное (запертое) состояние. Проблема возникает из-за выскакивания из паза элемента механизма, называемого «ножницы».
4. Створка перевелась сразу в два режима . Стеклопакет в таком случае стоит сразу в двух положениях: на открытии и на проветривании. При попытке вернуть створку в исходное положение рукоятка управления заблокировалась и не проворачивается.
5. Отошла водоотводная планка . Это наименее сложная причина. Возникает такой дефект из-за засорения водоотводящих каналов или отхода рамки от профиля.
6. Провисание . Створка краями может цепляться за раму окна. Если после регулировки ситуация не изменилась, проблема может быть одна – изменение геометрии рамы всего пакета вследствие усадки или подвижек стен.

Механизм открывания окна. Оконная фурнитура для пластиковых окон

• В этой статье мы поговорим о том, что такое оконная фурнитура для пластиковых окон, как окно может открываться с её помощью и какие типы фурнитуры используются чаще всего.
• Вы также узнаете самых известных производителей, которые продают проверенные изделия.

Поехали.

Что такое оконная фурнитура для пластиковых окон

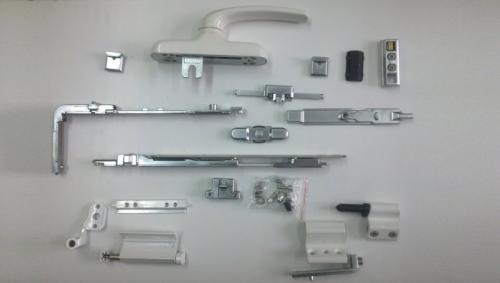

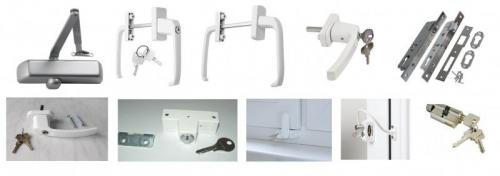

Фурнитура — детали, помогающие в использовании окна и поддерживающие прилегание рамы к створке.
К фурнитуре для регулировки пластиковых окон относят:

• Ручки;
• Блокираторы;
• Уплотнители;
• Петли;
• Замки;
• Откидные ножницы;

И другие детали. Вместе эти механизмы составляют единую систему, которая помогает в открывании и закрывании окна.

Классификация оконной фурнитуры по способу открытия

Делится она на 4 вида: поворотная с вертикальным подвесом, горизонтальная среднеподвесная, поворотно-откидная и раздвижной тип. Рассмотрим каждый тип подробнее.

Поворотная с вертикальным подвесом

Популярный тип. Поворотная фурнитура включает в себя: петли, ручку и прижим. Открытие створки производится относительно вертикальной оси.

Среднеподвесная, подвес горизонтальный

Более экзотический вид, оконную створку в нем можно поворачивать на большие углы вокруг горизонтальной оси. Благодаря своей конструкции, позволяет окну висеть сколько угодно времени и не провисать.

Ручку можно переводить в режим проветривания — тогда окно откроется не полностью, но достаточно, чтобы обеспечить неплохое проветривание.
Считается, что среднеподвесный вид — неплохая противовзломная фурнитура за счет своей конструкции.

Поворотно-откидная

Универсальный тип. Может открываться как вертикально, так и горизонтально. Стоит дороже других видов фурнитуры, поскольку может открываться в двух направлениях.

Раздвижная

Особый вид, позволяющий окнам раздвигаться влево или вправо — чаще всего такой тип используется на балконах. Встречается реже других типов,

С классификацией фурнитуры по способу открытия разобрались, теперь рассмотрим наиболее распространенные виды.

Основные виды фурнитуры

К ней относят:

• Ограничитель поворота;
• Защелку;
• Декоративные накладки;
• Откидные ножницы;
• Детский замок;
• Блокировщик поворота;
• Многозапорный замок;
• Оконную ручку;
• Уплотнители;
• Оконные петли;
• Цапфы;
• Угловой переключатель

Ограничитель поворота

Ограничивает угол поворота створки. Хорошо помогает, если в доме маленький ребенок — даже «гребенка» обеспечит дополнительную безопасность. Большинство ограничителей делаются из пластика.

Защелка

Помогает при проветривании — с помощью защелки вы можете приделать к любому окну режим микропроветривания. Кроме того, она не даст маленьким детям открыть окно и предотвратит сильное открытие из-за порывов ветра.

Механизм оставляет окно приоткрытым, при этом обеспечивая проветриваемость за счет открытия небольшого участка пространства, через который проходит воздух.

Обычно защелку прикрепляют к створке с внешней стороны. Некоторые защелки идут с запарной планкой, к которой потом можно прикрепить зацеп.

Декоративные накладки

Используются в дизайне для придания пластиковому окну большей эстетичности. Обычно изготавливаются из пластика или мягких металлов, например, алюминия.

Представляют собой полосы, которые потом можно установить на видимую часть окна и придать ему уникальный вид. Также можно установить прямо внутрь стеклопакета, расположив между стеклами. Это возможно только на этапе сборки окна, поэтому в таком случае придётся заранее обговаривать это с производителем.

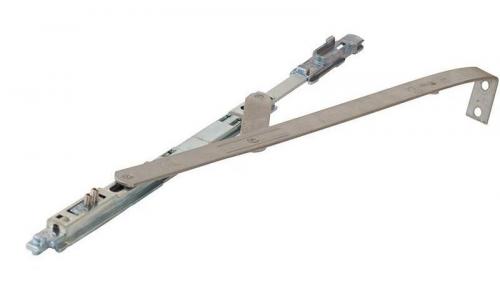

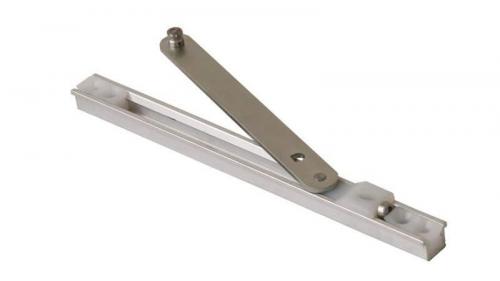

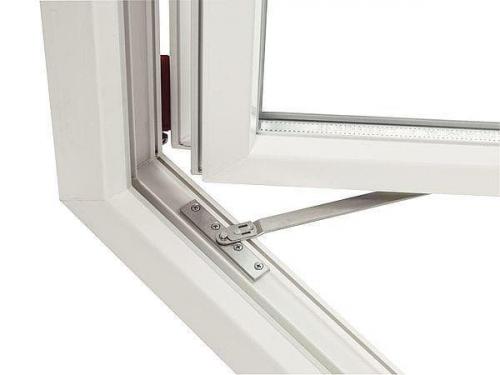

Откидные ножницы

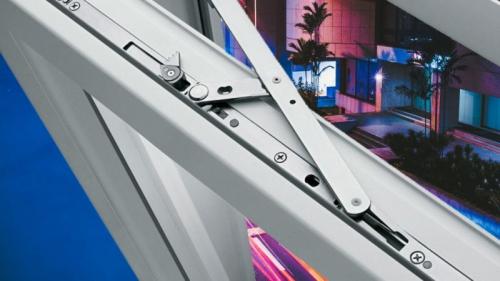

Важная часть окон с вертикальным типом открытия, позволяющая фиксировать окно в откинутом положении. Представляют собой две планки, одна из которых крепится к верхней части рамы, а другая — к верхней части створки.

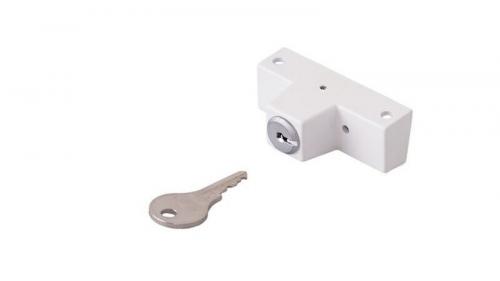

Детский замок

Предотвращает нежелательный доступ детей к открытию окна. При установке замка, ребенок сможет открыть окно только на проветривание. Обычно представляет собой ручку со встроенным замком, в таком случае она открывается ключом.

Блокировщик поворота

Или же просто «блокиратор». Предотвращает полное открытие окна и не даёт ему открыться больше заданного положения. Может использоваться как для ограничения доступа ребенка к окну, так и как противовзломный механизм — полностью открыть окно с блокировщиком домушник не сможет.

Фурнитура для пластиковых окон фирмы. Фурнитура для окон ПВХ –, какая лучше по качеству для пластиковых, рейтинг

Установка пластиковых окон подразумевает и использование определенной фурнитуры, созданной специально для этой разновидности металлопластиковых изделий. Чаще всего производители окон изготавливают и фурнитуру для них, поэтому если вы приобретаете оконные изделия определенной фирмы, то логично и крепеж купить именно этой марки.

Фурнитура должна соответствовать ряду требований, обладать высокими качественными и эстетическими характеристиками: только в этом случае она прослужит долго и без нареканий. В статье рассмотрим вопрос о выборе качественной фурнитуры для пластиковых окон. А кроме того, дадим небольшой обзор производителей, заслуживающих наибольшего покупательского внимания. Также стоит понимать,

Описание

Фурнитура для окон из пластика – довольно сложные конструкции, состоящие из большого количества элементов. В некоторых деталях фурнитуры количество составных элементов доходит и до сотни.

Крепеж и прочие элементы имеют важнейшее значение для нормального функционирования пластиковых окон. Ведь иногда по нескольку раз в день приходится створки открывать и закрывать, ставить в режим проветривания: фурнитура должна без нареканий и выходов из строя все эти манипуляции.

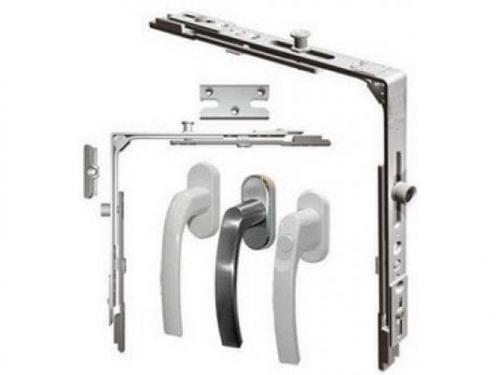

Вся фурнитура создается по модульному принципу, и включает в себя следующие основные элементы:

• петлевые группы: верхняя и нижняя;
• запор на механической основе;
• поворотный механизм.

Возможно вам также будет полезно больше узнать о том, как осуществляется регулировка окна пвх самостоятельно.

Очень важное значение для нормального функционирования фурнитуры имеет тот материал, из которого она сделана. Специалисты рекомендуют выбирать сталь и алюминий, как наиболее прочные варианты.

Виды

Узнаем, какие разновидности механизмов фурнитуры для пластиковых окон присутствуют на рынке, и какие они имеют особенности.

• Поворотная с вертикальным подвесом

Это самый часто используемый тип механизма. Он же и наиболее простой. Фурнитура этого типа встречается в каждом втором пластиковом окне нашей страны.

Поворотная

• Среднеподвесная с горизонтальным подвесом

Этот тип крепления дает возможность створке окна повернуться на 180 градусов. Причем в таком положении створка может быть сколько угодно долго: никакой опасности провиса нет. Но даже если провис и образуется, все можно вернуть в изначальное положение простой регулировкой.

Среднеподвесная с горизонтальным подвесом

Этот вариант имеет дополнительную защиту от взлома, поэтому особенно актуален на первых этажах и в офисных помещениях. К тому же данный тип механизма подходит для оконных проемов любого размера и формы, в том числе и для таких необычных форм, как эллипсовидная и круглая.

А вот какая бывает, и как её правильно установить и использовать. указано в статье по ссылке.

• Поворотно-откидная

Это второй по распространенности тип механизма, он тоже всем хорошо известен. В данном случае створка может менять свое положение с помощью регулировки ручкой.

Поворотно-откидная

Также стоит посмотреть, как выглядит, и как она устанавливается на месте.

Фрамуги

Эти отверстия в стенах имеют и специальную фурнитуру, механизм которой довольно сложен. Иногда даже выпускают дистанционное управление, с помощью которого можно открыть фрамугу под потолком без необходимости контактировать с ней физическим образом.

Для раздвижных окон и ставень

Довольно редко используемый тип фурнитуры из-за небольшой популярности раздвижного типа окон и ставень.

Возможно вам также будет полезно больше узнать о том, как устанавливается, и как происходит настройка фурнитуры.

Выбор фурнитуры

Рассмотрим подробнее вопрос о выборе фурнитуры для пластиковых окон необходимого качества. Но чтобы грамотно подойти к вопросу выбора крепежного механизма, необходимо иметь представление о том, за какую именно функцию отвечает та или иная деталь. Рассмотрим вопрос выбора, исходя из предназначения механизмов.

• Ограничитель поворота

Эта деталь нужна для надежной фиксации окна в крайнем открытом положении. К этому механизму можно прикупить специальный тормоз, который позволит створке быть устойчивой при открытии даже на 150 градусов.

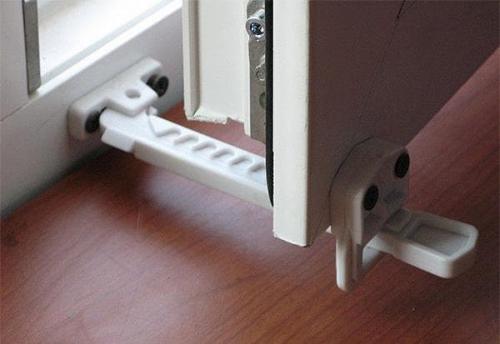

Ограничитель поворота для пластиковых окон

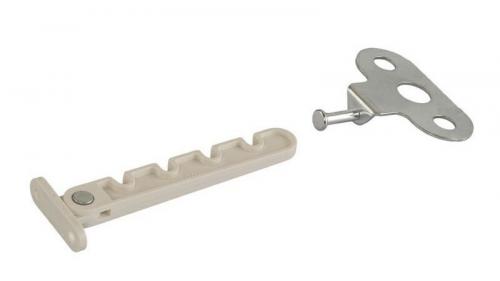

• Защелка

– это необходимейшая деталь не позволит створке захлопнуться даже при сильном порыве ветра.

Защёлка

• Блокиратор поворота

Данная деталь нужна, чтобы створка окна не смогла распахиваться слишком свободно и широко. Определенное положение ручки обеспечит режим микропроветривания, что в некоторых случаях весьма удобно. К тому же маленькие дети не смогут пролезть в открытое окно, а при сильном сквозняке створка не распахнется полностью. Возможно вам также будет полезно узнать о том, как выглядит уплотнитель для деревянных окон, и как его

Блокиратор поворота

• Пластиковые накладки

Это больше декоративный, нежели функциональный элемент. Пластиковые накладки выполняют эстетическую функцию, и служат для придания окну цельности, завершенности и строгой элегантности.
