Основные характеристики оконного профиля. Особенности

Основные характеристики оконного профиля. Особенности

В конструкцию окна входит 3 части – профиль, стекло и фурнитура. Оконный профиль – это устойчивая опора, которая держит стеклопакет. Из него изготавливают рамы и створки окна, которые несут нагрузку всей конструкции.

К профилю предъявляются следующие характеристики:

• Уровень термического расширения должен соответствовать коэффициенту теплового линейного расширения стекла. Он составляет 0,000009 м/м°С. Разница в расширении профиля и стекла должна быть минимальной, чтобы не было нагрузки при растяжении материалов. Это ведет к преждевременному износу уплотнителя.
• Высокий уровень модуля упругости. Различные погодные условия способны привести к деформации конструкции. Чем выше упругость профиля, тем большую силу напряжения способен выдержать материал.

Профильные конструкции изготавливают различного строения. Профили могут быть полнотелые и пустотелые. Полнотелые производят из массива материала, обычно дерева. Полые конструкции разделены между собой перегородками, образуя камеры. Перемычки между камерами служат ребрами жесткости, повышая прочность профиля.

Смежная с улицей камера служит отводом для конденсата, образующимся от перепада температур. Центральная большая полость несет основную нагрузку на корпус. Камера, смежная с помещением, предназначена для установки оконной фурнитуры. Каждая камера, наполненная воздухом или другим теплоизоляционным материалом, выполняет теплоизоляционные функции.

Дополнительные камеры нужны для повышения звуко- и теплоизоляционных характеристик.

Профиль окна это. Характеристики и виды оконных профилей

Профиль – это основа для изготовления оконных рам и створок. От его качества зависит внешний вид, долговечность и надёжность всей оконной конструкции.

Классификация по материалам

Для производства современных оконных блоков применяется дерево, алюминия, ПВХ. Каждый вид материала имеет свои преимущества и недостатки, особенности и ограничения в использовании.

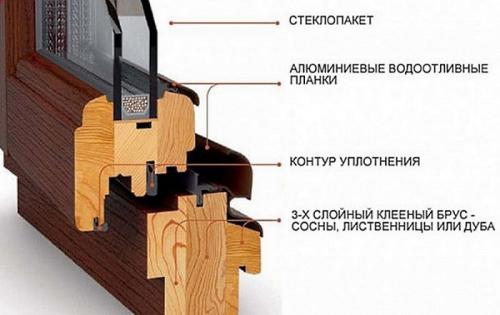

Дерево

Лучшие и самые дорогие виды древесины для производства оконных профилей – дуб и лиственница, также применяются ольха и сосна. Дороговизна деревянных конструкций связана не только с применением натуральной древесины, но и с особенностями технологического процесса. Материал для оконных профилей нуждается в тщательной обработке (сушка, пропитка антисептиками, покраска, лакировка), а при изготовлении изделия высокая точность и мастерство играет ключевую роль.

Достоинства деревянных окон:

• экологичность;
• хорошие теплозащитные свойства;
• сохранение естественного воздухообмена между помещением и улицей;
• эстетичный натуральный внешний вид.

Недостатки:

• возможность коробления и разбухания при нарушении технологии производства и установки;
• низкая устойчивость к огню;
• высокая стоимость.

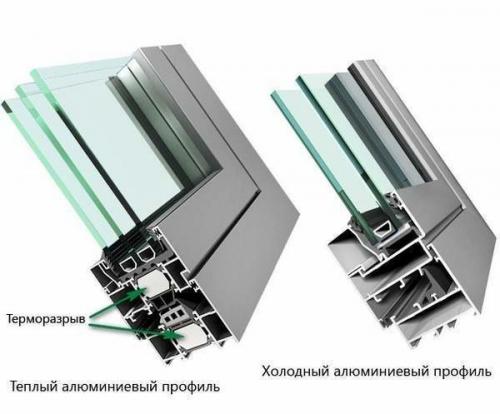

Алюминий

Так как металл не способен удерживать тепло, алюминиевый профиль в основном применяют дляили подсобных помещений, когда нет возможности или необходимости обустраивать тёплое остекление.

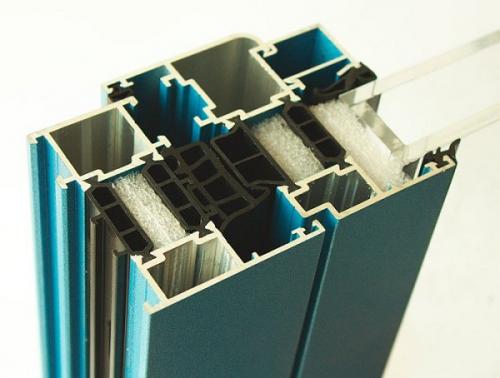

Существуют. В профиль закладывается специальный термовкладыш, который обеспечивает высокие теплоизоляционные свойства таких оконных конструкций.

К преимуществам алюминиевых профилей относят:

• прочность и долговечность;
• лёгкость;
• устойчивость к внешним воздействиям;
• пожароустойчивоть.

Минусы:

• низкие теплозащитные свойства «холодного» профиля;
• высокая цена «тёплого» варианта.

Поливинилхлорид

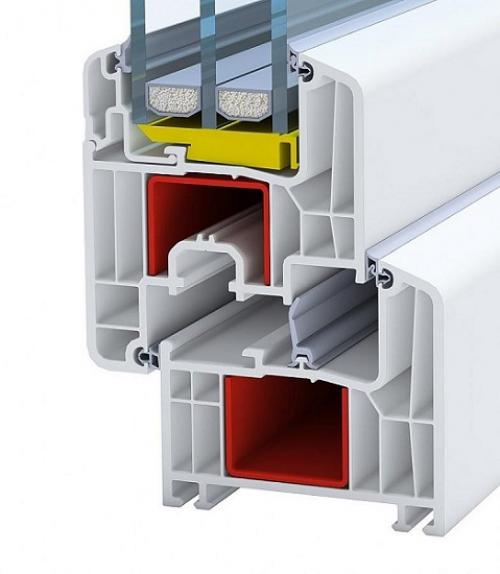

Армирующий П — образный профиль для жесткости конструкции

ПВХ-профиль получил наибольшую распространенность для производства современных окон, благодаря его невысокой стоимости по сравнению с деревом и алюминием и отменным теплозащитным и эксплуатационным свойствам. Основные конкурентные преимущества ПВХ:

• высокий уровень теплоизоляции;
• простата изготовления и монтажа готовых изделий;
• высокая устойчивость к влиянию атмосферных осадков, химических реагентов;
• возможность изготовить изделия разнообразного дизайна и формы;
• доступная стоимость.

Основной минус – горючесть, как и у всех пластиков. Все другие жалобы пользователей в большинстве случаев связаны с выбором изделий низкого качества или ошибками при монтаже.

Характеристики ПВХ-профиля

Львиная доля всех устанавливаемых оконных блоков приходится на пластиковые изделия. На рынке представлены окна из профиля десятков производителей, которые на первый взгляд выглядят одинаково. Часто низкий уровень качество проявляется только через некоторое время эксплуатации, когда становится очевидным, что профиль не справляется со своими функциями и не обеспечивает должный уровень теплозащиты. При выборе изделия полезно знать основные значимые характеристики оконного ПВХ-профиля.

Толщина стенок

По этому показателю выделяется 3 группы продукции:

• Класс А. Сюда относятся изделия, которые имеют толщину наружной стенки от 2,8 мм, внутренней от 2,5 мм. Такие показатели считаются оптимальными для обеспечения наилучшей теплоизоляции жилого помещения.
• Класс В. Продукция с толщиной наружной стенки от 2,5 мм, внутренней от 2,0 мм. Такие изделия менее надёжно защищают от теплопотерь и более подвержены деформациям в процессе эксплуатации. Основное предназначение – установка в магазинах, общественных учреждениях.
• Класс С. Изделия с более тонкими, чем в предыдущих классах стенками. Окна из него предназначены для остекления нежилых, складских, производственных помещений.

Ширина профиля

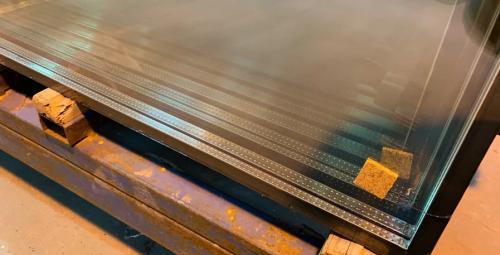

Показатель определяет, какой стеклопакет можно смонтировать в данный профиль. Стеклопакет представляет собой несколько стёкол, соединённых рамкой по периметру. Образующиеся между стёклами пространства заполняют обыкновенным воздухом или инертными газами (в продукции премиум-сегмента) для улучшения теплоизоляционных показателей.

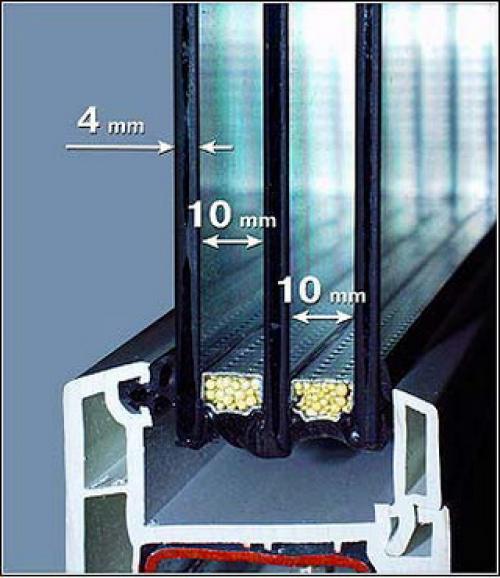

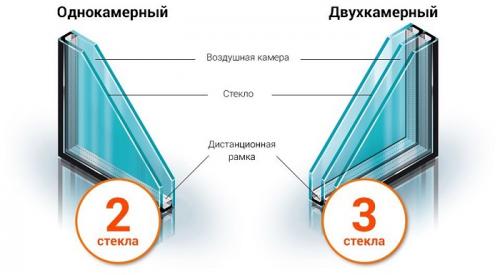

Однокамерный пакет – это два стекла и одна воздушная камера между ними. Двухкамерный состоит из 3-х стёкол, между которыми соответственно 2 камеры и т. д. Чем больше количество стёкол, тем теплее готовое изделие.

Также ширина профиля определяет монтажные размеры для установки окна. При увеличении ширины увеличивается общий вес конструкции – это нужно учитывать, например, при остеклении балкона со слабыми плитами основания.

Обычно стандартное значение составляет 58-80 мм , некоторые бренды предлагают продукцию шириной до 120 мм для производства изделий, рассчитанных на эксплуатацию в суровых климатических условиях и отличающихся улучшенными звуко- и теплоизоляционными характеристиками.

Количество камер профиля

Не путать с воздушными камерами стеклопакета!

Пластиковый профиль внутри полый и разделён перегородками. Теплоизолирующие свойства ПВХ-профилей обусловлены наличием пустотелых камер между перемычками – чем их больше, тем ниже показатель теплопроводности рамы и створки окна.

Самый дешевый профиль для пластиковых окон. Выбираем лучший профиль для пластиковых окон

Определить на глаз, какой профиль пластиковых окон лучше, непросто, но существуют некоторые особенности, которые могут многое сказать о его качестве.

Однородность профиля

Пластик должен быть однородным и абсолютно гладким. Зернистая поверхность говорит о том, что окна, скорее всего, были изготовлены в кустарных условиях и являются подделкой. Покрытие также должно быть однородным, без разводов и градиента.

Кстати

Чтобы не купить подделку по цене фирменных окон, обратите внимание на заводскую маркировку на внутренней стороне оконной коробки. На ней должно быть клеймо с названием фирмы-производителя и ряд цифр: номер смены, устройства для производства ПВХ профилей и дата изготовления.

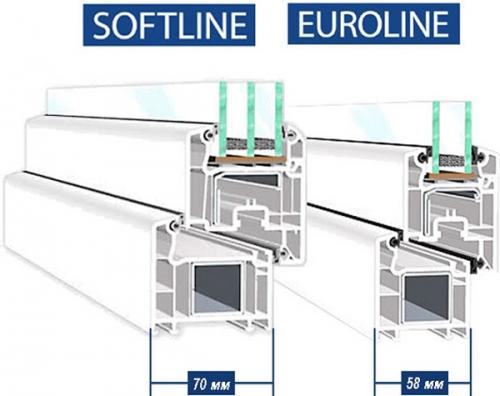

Ширина профиля

Чаще всего компании предлагают пластиковый профиль для окон шириной 58 мм — это классический вариант, предпочтительный для жилых помещений. Встречается и профиль шириной 70 мм, такой нередко устанавливают в высотных зданиях или там, где климат особенно суров. Профиль шириной 90 мм относится к предложениям премиум-класса, он отличается превосходными тепло- и звукоизолирующими характеристиками. Однако далеко не все компании работают с такой продукцией.

Толщина профиля

Толщина профиля должна быть одинаковой, от 2,5 мм до 3 мм. Однако для тяжелых оконных блоков тонкие стенки не годятся: в таком случае сварочный шов получается менее прочным, а значит, страдает надежность всей конструкции.

Количество воздушных камер

От ширины профиля зависит и количество камер. Профиль 58 мм может обладать максимум тремя камерами, что, впрочем, вполне достаточно для того, чтобы окна сохраняли тепло. 70-миллиметровый — тремя, четырьмя и даже пятью камерами. Последние из упомянутых (70-миллиметровые) наиболее востребованы для остекления квартир и домов. Нормой для 90-миллиметрового профиля является шесть камер. Чем больше камер, тем теплее и тише будет в доме. Впрочем, справедливости ради следует сказать, что разница между, например, трех- и четырехкамерным пакетом не столь значительна.

Количество стеклопакетов

Не следует путать количество воздушных камер в профиле ПВХ с количеством стеклопакетов. Стеклопакет — это несколько листов стекла, соединенных между собой по контуру с помощью специальной рамки и герметиков. Между стеклами образуются герметичные камеры с воздухом или другим газом внутри. Однокамерный стеклопакет — самый легкий, он состоит из двух стекол и одной воздушной камеры между ними. Такие стеклопакеты очень легкие, подходят для остекления больших проемов, поэтому их часто устанавливают на балконах, лоджиях и террасах. Однако для окон они не подходят из-за недостаточной теплоизоляции. Для дома, дачи, офиса или квартиры лучше выбрать двухкамерный стеклопакет, состоящий из трех листов стекла и двух воздушных камер. Трехкамерные стеклопакеты из четырех листов стекла встречаются нечасто, они тяжелы и пропускают меньше света, чем другие виды стеклопакетов. Такие окна востребованы только на Севере, где температура зимой может опускаться до -40°С и ниже. При более высоких температурах разницы между двух- и трехкамерными стеклопакетами почти нет.

Высота оконного профиля. Стандартные размеры окон

Типовые размеры пластиковых окон зависят от видов рам и распространяются на оконные блоки с одинарным, двойным, тройным остеклением.

Типовые ГОСТы на размеры окон соответствуют параметрам большинства зданий, что является большим плюсом, могут при необходимости корректироваться. Например, ГОСТ 11214–86, 23166–99 предусматривает влажность в 8–12% и стандартные размеры оконных проёмов высотой в 60; 90; 120; 135; 150 и 180 см и шириной 60; 90; 100; 120; 135; 150 и 180 см.

В зависимости от особенностей домов и потребностей его обитателей используют такие размеры окон ПВХ:

Стандартные пластиковые окна

Общепринятые размеры окон:

Окна для хрущевок

В домах старой застройки стандартные размеры пластиковых окон зависят от типа подоконника. В частности, для квартир с широкими подоконниками размер двустворчатого и трехстворчатого окна составляет соответственно 1450х1500 мм и 2040х1500 мм. В помещениях с узкими подоконниками величина двустворчатого стеклопакет — 1300х1350 мм, в трехстворчатого — 2040х1350 мм; Большие пластиковые окна.

Для частных домов, коттеджей или панорамных балконов в квартирах используют пластиковые окна больших размеров. В этом случае особое внимание следует уделить качеству тепло — и звукоизоляции стеклопакетов.

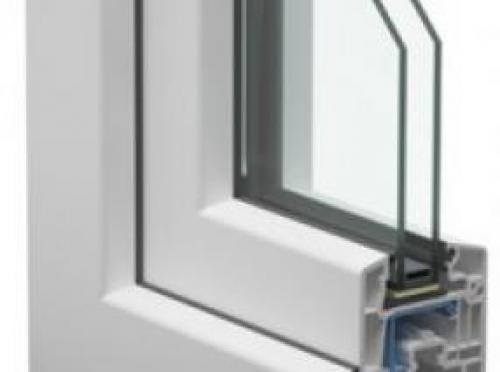

Профиль окна 60 ил. Пластиковый профиль, какую выбрать ширину

Почти у всех производителей пластикового профиля, как у отечественных, так и у зарубежных, ассортимент продукции не ограничивается одним изделием. Обычно это линейка из пяти-шести продуктов разной ширины и количества камер. Причем толком нигде не объяснено, какой все таки лучше, на что влияют эти показатели, и почему надо выбирать тот или иной.

Стоит отметить, что продукция шириной 70 и 80 мм появились не так давно, примерно пятнадцать лет назад, и до этого были только 60 мм продукты. Именно эти системы эксперты рекомендуют для частного остекления, мотивируя покупателя тем, что более они меньше пропускают холод. Однако проведенные исследования, причем проведенные самими производителями, указывают на то, что при одинаковом количестве камер, изделия с величиной 70 мм  теплее всего на несколько процентов. При том, что окна из большей системы могут быть дороже на десять процентов и даже на тридцать.

Системы профилей 60 мм такие как Rehau Euro Design или Veka EUROLINE сейчас позиционируются продавцами как изделия эконом класса, которые применяются для массового остекления жилых домов, например новостороек. Но, некоторое время назад, именно их рекомендовали для частного остекления, и даже в нашей стране стоят тысячи таких окон, и их хозяева не жалуются на отсутствие тепла при должном уходе за уплотнителем .

Так если на тепло в вашем доме влиял бы только этот показатель, сами производители стремились бы увеличивать ее, и этот показатель достигал бы и 100 и 200 мм. Однако этого не происходит, и максимально известная ширина составляет 90 мм. Значит дело вовсе не в этом, а в другом.

На самом деле, на теплопроводность профилей влияет многокамерность . Согласно исследованиям, продукт одинаковой ширины, но с разным количеством камер, может отличаться по теплопроводности на двадцать и более процентов. Поэтому стоит обращать внимание именно на этот показатель. Четырехкамерный профиль значительно теплее трех, даже если его меньше. При суровом климате стоит обратить внимание на пятикамерные системы.

Вывод: не столь важна ширина, сколько количество камер . Чем больше камер, тем больше тепла останется в вашем доме или квартире.

Характеристика пластиковых окон. Условные обозначения технических характеристик окон ПВХ

Технические характеристики пластикового профиля можно легко прочитать по его маркировке. Она состоит из числителя и знаменателя. Для наглядности рассмотрим их положение и расшифровку в таблицах ниже:

Набор символов знаменателя

Теплоизоляция

Из помещения тепло уходит через окна и вентиляционные системы. Качественный оконный блок понижает потери тепла и уменьшает счета за отопление — сохраняет тепло.

Стекло — слабое место. Высокую теплопроводность светопроницаемого материала компенсирует газовая прослойка между стеклянными полотнами — камераИнертный газ или воздух в камере в 2 раза и более снижает скорость остывания стекла.

Оконный профиль из ПВХ холод не пропускает. Полая конструкция разделена на ячейки — камеры профиля, в оконном блоке для жилого помещения по СанПиН их должно быть не меньше трех. «Зимний» профиль защищен основательнее, помимо газовых камер в каркасе окна заложены слои утеплителя. Морозостойкие окна с четырьмя и пятью камерами (как у) обеспечат меньшую потерю тепла, но их нецелесообразно покупать в регионах со среднегодовой температурой выше −5 °C.

Сопротивление теплопередаче — одна из главных характеристик пластиковых окон.

Звукоизоляция

Газовые камеры стеклопакетов и оконного профиля спасают от холода и от шума. Ночные завывания автомобильных сигнализаций и галдеж веселых компаний мешают спать и работать, портят настроение. Однокамерный стеклопакет снизит уровень шума с улицы на 30–35 дБ, двухкамерный — на 32–40 дБ. Шум проезжающего автомобиля — 70 дБ, шепот — 40 дБ, звуки за окном будет слышно не громче шепота.

Для особенно шумных мест — офиса в центре мегаполиса — делают оконные блоки с усиленной шумоизоляцией. Для этой задачи используют самых тихий профиль в линейке немецкого производителя. Звуковые волны гасят разной глубиной камер стеклопакета. Ниже указаны параметры пластиковых окон, которые показывают уровень их звукоизоляции.
