Виды фурнитуры для алюминиевых окон. Кратко об основных характеристиках фурнитуры

Виды фурнитуры для алюминиевых окон. Кратко об основных характеристиках фурнитуры

Количество циклов открывания-закрывания

Количество полных циклов – это потенциал фурнитуры, срок ее безотказной работы. Соответственно, чем больше циклов, тем дольше прослужит фурнитура.

Обычно оконная фурнитура рассчитана на 20000–60000 циклов открывания-закрывания, что соответствует примерно 18–55 годам эксплуатации (из расчета на среднего пользователя, который открывает окно 3 раза в день для проветривания).

Дополнительные функции

С базовым вариантом фурнитуры единственное, что умеет делать окно, – открываться и закрываться. Но есть варианты фурнитуры, буквально нафаршированные дополнительными функциями, призванными еще больше улучшить ваш комфорт и продлить срок службы фурнитуры.

Микролифт – приподниматель створки при закрывании
Снимает нагрузку с петель и делает закрытие окна более мягким и плавным. Препятствует провисанию створки в ходе эксплуатации.

Блокиратор ошибочного открывания створки
Не позволяет повернуть ручку, когда створка откинута, защищая окно от ошибочных действий и выхода фурнитуры из строя.

Противовзломные элементы
Защищают окно от нежелательного проникновения, не позволяя быстро отжать створку и проникнуть в квартиру.

Микропроветривание
При повороте ручки на 45° створка отжимается и по периметру окна образуется щель 2-3 мм, через которую поступает свежий воздух.

Многоступенчатое проветривание
Вместо одного положения наклона створки (как в микропроветривании) — три или четыре. Можно плавно регулировать интенсивность проветривания.

Зимний-летний режим
Поворачивая специальный «грибок», можно летом уменьшить прижим створки к раме, а зимой – увеличить.

Фиксатор от захлопывания створки при сквозняке
Откинутая створка не дребезжит и не хлопает при сильном ветре и непогоде. Фурнитура не подвергается сильным нагрузка и служит дольше.

Фурнитура для пластиковых окон Roto. Преимущества фурнитуры Roto

Своим появлением всемирно известный концерн обязан Вильгельму Франку, который в далеком 1935 году создал производственную компанию под названием RotoFrank AG. Предпосылками к основанию бренда послужила революционная идея предпринимателя – первый в мире поворотно-откидной механизм, благодаря которому оконную створку можно было не только открывать, но и откидывать для проветривания. Именно это устройство и дало название предприятию – в переводе с латинского языка roto означает «вращать, поворачивать».

С течением времени фурнитура Roto для пластиковых окон заняла первое место по объемам производства на немецком рынке, а с 1950-х годов стала лидером по всей территории Европы. Столь высокая популярность изделий от бренда обусловлена их безупречным качеством и множеством бесспорных достоинств, которые значительно повышают комфорт в применении и продлевают срок службы оконных систем:

• Возможность установки на любые типы конструкций – как на классические окна, так и нестандартной конфигурации (круглые, арочные, эксклюзивной формы).
• Простота в монтаже – модульная система сборки позволяет монтировать аксессуары в нужный момент и без особых затрат времени и сил.
• Высокая степень защиты от взлома – даже в стандартной комплектации изделия обладают повышенным уровнем безопасности и защищают хозяев от незваных гостей.
• Повышенная антикоррозионная устойчивость – металлические части фурнитуры для окон Roto последовательно покрываются тремя типа материалов (оцинковкой, хромированием и защитным лаком), что исключает образование коррозионных процессов и способствует сопротивляемости механическим повреждениям.
• Эффектный внешний вид – изделия отличаются привлекательным дизайном и богатой цветовой гаммой, благодаря чему подходят для оформления интерьера в любом дизайнерском стиле.

Виды фурнитуры для пластиковых окон. Оконная фурнитура для пластиковых окон

• В этой статье мы поговорим о том, что такое оконная фурнитура для пластиковых окон, как окно может открываться с её помощью и какие типы фурнитуры используются чаще всего.
• Вы также узнаете самых известных производителей, которые продают проверенные изделия.

Поехали.

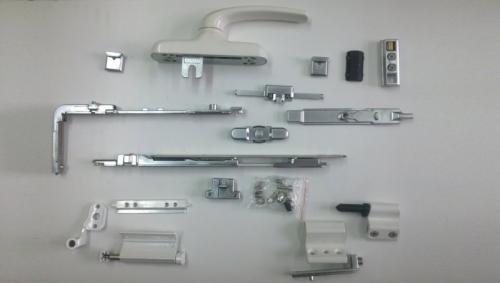

Что такое оконная фурнитура для пластиковых окон

Фурнитура — детали, помогающие в использовании окна и поддерживающие прилегание рамы к створке.
К фурнитуре для регулировки пластиковых окон относят:

• Ручки;
• Блокираторы;
• Уплотнители;
• Петли;
• Замки;
• Откидные ножницы;

И другие детали. Вместе эти механизмы составляют единую систему, которая помогает в открывании и закрывании окна.

Классификация оконной фурнитуры по способу открытия

Делится она на 4 вида: поворотная с вертикальным подвесом, горизонтальная среднеподвесная, поворотно-откидная и раздвижной тип. Рассмотрим каждый тип подробнее.

Поворотная с вертикальным подвесом

Популярный тип. Поворотная фурнитура включает в себя: петли, ручку и прижим. Открытие створки производится относительно вертикальной оси.

Среднеподвесная, подвес горизонтальный

Более экзотический вид, оконную створку в нем можно поворачивать на большие углы вокруг горизонтальной оси. Благодаря своей конструкции, позволяет окну висеть сколько угодно времени и не провисать.

Ручку можно переводить в режим проветривания — тогда окно откроется не полностью, но достаточно, чтобы обеспечить неплохое проветривание.
Считается, что среднеподвесный вид — неплохая противовзломная фурнитура за счет своей конструкции.

Поворотно-откидная

Универсальный тип. Может открываться как вертикально, так и горизонтально. Стоит дороже других видов фурнитуры, поскольку может открываться в двух направлениях.

Раздвижная

Особый вид, позволяющий окнам раздвигаться влево или вправо — чаще всего такой тип используется на балконах. Встречается реже других типов,

С классификацией фурнитуры по способу открытия разобрались, теперь рассмотрим наиболее распространенные виды.

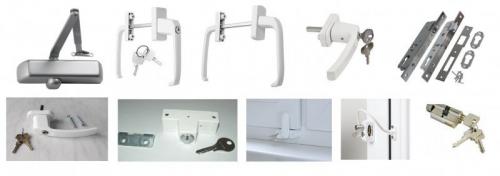

Основные виды фурнитуры

К ней относят:

• Ограничитель поворота;
• Защелку;
• Декоративные накладки;
• Откидные ножницы;
• Детский замок;
• Блокировщик поворота;
• Многозапорный замок;
• Оконную ручку;
• Уплотнители;
• Оконные петли;
• Цапфы;
• Угловой переключатель

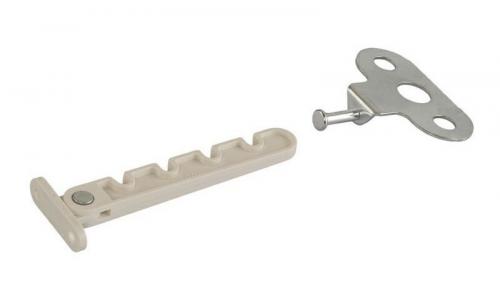

Ограничитель поворота

Ограничивает угол поворота створки. Хорошо помогает, если в доме маленький ребенок — даже «гребенка» обеспечит дополнительную безопасность. Большинство ограничителей делаются из пластика.

Защелка

Помогает при проветривании — с помощью защелки вы можете приделать к любому окну режим микропроветривания. Кроме того, она не даст маленьким детям открыть окно и предотвратит сильное открытие из-за порывов ветра.

Механизм оставляет окно приоткрытым, при этом обеспечивая проветриваемость за счет открытия небольшого участка пространства, через который проходит воздух.

Обычно защелку прикрепляют к створке с внешней стороны. Некоторые защелки идут с запарной планкой, к которой потом можно прикрепить зацеп.

Декоративные накладки

Используются в дизайне для придания пластиковому окну большей эстетичности. Обычно изготавливаются из пластика или мягких металлов, например, алюминия.

Представляют собой полосы, которые потом можно установить на видимую часть окна и придать ему уникальный вид. Также можно установить прямо внутрь стеклопакета, расположив между стеклами. Это возможно только на этапе сборки окна, поэтому в таком случае придётся заранее обговаривать это с производителем.

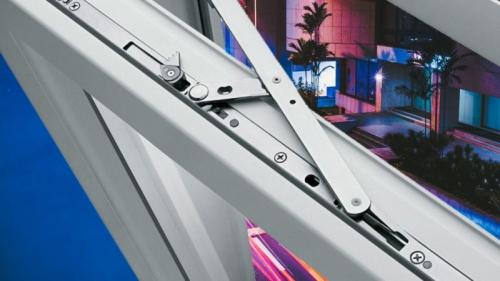

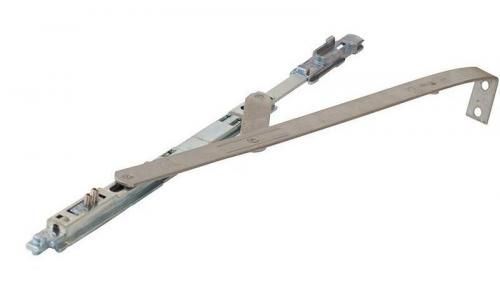

Откидные ножницы

Важная часть окон с вертикальным типом открытия, позволяющая фиксировать окно в откинутом положении. Представляют собой две планки, одна из которых крепится к верхней части рамы, а другая — к верхней части створки.

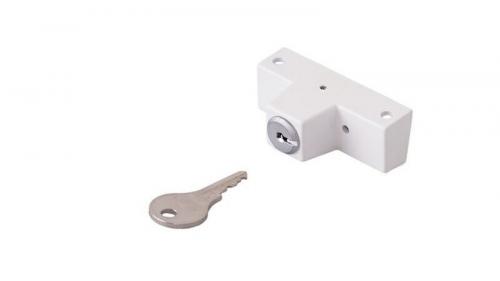

Детский замок

Предотвращает нежелательный доступ детей к открытию окна. При установке замка, ребенок сможет открыть окно только на проветривание. Обычно представляет собой ручку со встроенным замком, в таком случае она открывается ключом.

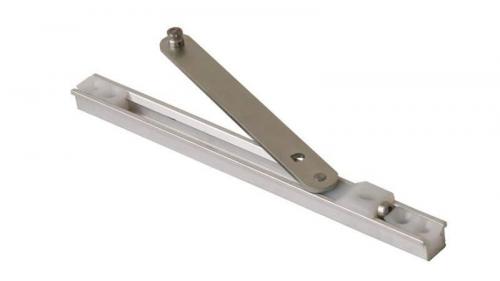

Блокировщик поворота

Или же просто «блокиратор». Предотвращает полное открытие окна и не даёт ему открыться больше заданного положения. Может использоваться как для ограничения доступа ребенка к окну, так и как противовзломный механизм — полностью открыть окно с блокировщиком домушник не сможет.

Источник: https://postroivsesam.info/novosti/vidy-furnitury-dlya-plastikovyh-okon

Устройство фурнитуры пластиковых окон. откидная запорная пластина.

Устанавливается в нижнем углу окна, противоположном от нижней петли. Выполняет функции нижней опоры для окна, открытого в режиме наклона. Устанавливается на раме и работает совместно с откидным запором, устанавливаемом на створке.

Алгоритм работы поворотно-откидной фурнитуры для окон из пвх. В принцип работы современной фурнитуры заложена схема передачи движения от ручки к точкам запирания по периметру окна посредством тяг, оснащённых запорными цапфами. Для открывания окна необходимо управлять тремя группами механизмов: 1.ножничным кронштейном 2.откидным запором 3.запорными цапфами Управление осуществляется от главного привода через угловые передачи за счёт плоских тяг. Подвижные тяги располагаются внутри фурнитурного паза под верхней планкой, неподвижно закрепляемой на профиле. Этот принцип сохраняется одинаковым для всех производителей, хотя при этом каждая система имеет и свои отличительные особенности. Исходным положение работы фурнитуры будем считать положение окна, открытого в режиме поворота. При этом ручка находится в горизонтальном положении.

Марки оконной фурнитуры. По виду

Эта классификация дает наиболее исчерпывающую информации для ПВХ-окна, она определяет способ открывания створок и помогает выбрать покупателю модель не только по технологии «открывания-закрывания», но и по способу подвеса.

Этот принцип является определяющим для подбора всего фурнитурного комплекта, поскольку он требует, чтобы все механизмы работали по определенному модульному принципу.

По этому признаку фурнитура группируется:

• поворотного типа, оборудованная вертикальным подвесом;
• среднеподвесного типа, оборудованная горизонтальным подвесом;
• поворотно-откидного типа;
• раздвижные системы: подъемно-сдвижные, параллельно-сдвижные и откидные параллельно-сдвижные.

При среднеподвесном типе регулировании створки, механизм позволяет повернуть ее на 180° и после этого способен удерживать в любом положении, при этом гарантируя отсутствие провисания.

Для фрамуг идет особенная комплектация модуля с элементами ограничения откидывания в виде рычажной системы или центрального замка. Установка поворотно-откидного модуля обеспечивает работу регулируемой, естественной, приточной, фрамужной вентиляции в помещении.

Фурнитура по типам также группируется в зависимости от используемого материала: пластик или металл, в качестве последнего широко применяют сталь, а также некорродирующий алюминий и латунь. Самый предпочтительный вариант — сталь декорированная пластиком.

Ручки

В данный момент на рынке имеются огромное количество видов оконных ручек, обладающих различной сложностью конструкции и вспомогательными функциями.

Типовые варианты изготовления ручек для ПВХ-окон:

1. Стандартный, самый распространенный и дешевый вариант оконных ручек. Могут работать со створками с классическим, откидным и поворотным методом раскрытия.
2. Съемный, позволяет снять ручку от запирающего механизма окна, предпочтителен в домах, где проживают маленькие дети.
3. Ручка с замком, самый надежный вариант защиты и дорогостоящий комплект, такой замок не только защищает окна от ошибок ребенка, но и от внешнего взлома, поскольку замочный механизм интегрирован в ручку, а запирающий расположен внутри створки.
4. Ручка с кнопочным запором, закрытие створки производится нажатием кнопки, система не позволяет обеспечить защиту от детского открытия створки.

О ручках для пластиковых окон подробнее тут .

Поворотно-откидные механизмы

Это система механизмов, позволяющая открывать створку как в режиме распахивания, перемещая ее горизонтально, так и в режиме откидывания, открывая вертикально.

Движение створки выполняется ручками, которые располагают в центре левого или правого профиля, в зависимости от конфигурации створки. При закрытии створки ее поворачивают вертикально вниз.

Поворот на 90 градусов, переводит ручку в горизонтальное состояние, при этом створка открывается горизонтально. Перемещение ручки верх — обеспечивает вертикальное открытие створки, такое положение соответствует режиму проветривания.

Качественные поворотно-откидные механизмы должны срабатывать предельно плавно, при этом пользователь не должен применять усилие, а прижим створки к раме должен быть плотным, препятствующим проникновению уличного воздуха в помещение.

Больше подробностей по этой теме здесь .

Цапфы

Этот тип гарнитуры отвечает за надежный прижим створки к раме и создание противовзломной системы в оконном блоке.

Разновидности запорных цапф ПВХ-окна:

• стандартная;
• грибовидная или противовзломная;
• вращающаяся;
• статичная или неподвижная;
• круглая;
• овальная;
• плоская.

Если по конструкции окна форма цапфы не является ключевой, то лучше выбрать цапфу с вращающейся головкой. Это снижает трение при взаимодействии с ответной планкой, установленной на раме и, таким образом, способствует более легкому ходу фурнитуры, снижает на нее нагрузку и существенно продлевает срок службы не только фурнитуры, но и оконной конструкции в целом.

Дополнительная информация о цапфах тут .

Петли

Петли также подбираются по типу оконной конструкции, качественные модификации способны выдержать очень большие нагрузки, создаваемые тяжелым весом и динамическим характером работы створки окна. Специалисты рекомендуют использовать лучшие по долговечности и прочности — кованые петли , хотя они и относятся к самым дорогим изделиям.

По конструкции петли выпускаются открытыми и скрытыми, которые незаметны с внешней стороны окна, эта модификация считается самой популярной. Они встроены в профиль, поэтому обладают самыми высокими противовзломными характеристиками, а на нижней петле комплекта имеется специальная защита от умышленного снятия створки.

Также петли группируются по месту расположения на :

1. верхние;
2. нижние.

По основному назначению на :

• поворотные;
• накладные;
• откидные.

По способу изготовления на :

1. кованные;
2. прессованные.

Подробнее о петлях здесь .

Ограничители

Этот тип фурнитуры предназначен для создания условий безопасного проветривания в помещении, они ограничивают створку в слегка приоткрытом положении.

Запорный механизм пластикового окна. Особенности ремонта фурнитуры пластиковых окон и что может сломаться

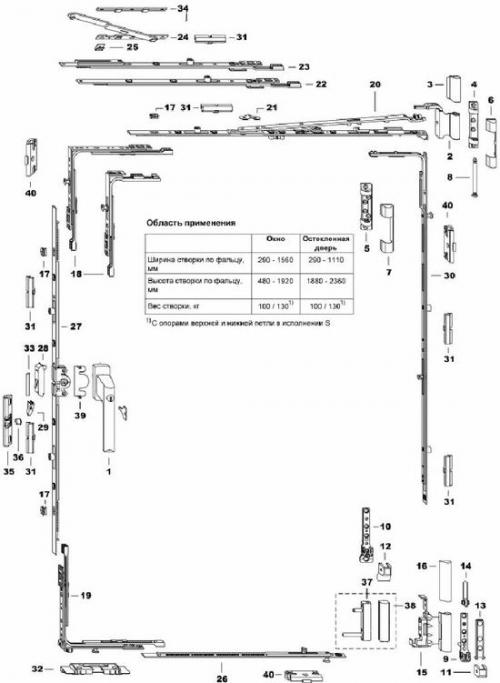

Для начала рассмотрим принцип действия фурнитуры пластиковых окон. Вы увидите, что ничего загадочного в нем нет, хотя остается только удивляться, как откидная петля, держащаяся буквально на четырех саморезах за пластик, поднимает целую створку. Но давайте обо всем поподробнее.

Вне зависимости от типа фурнитуры и производителя схематика остается одной и той же. По периметру окна крепятся прямые и угловые передачи, двигающие головки запорного механизма. В одном из положений разблокируются верхние ножницы, и створка откидывается для проветривания. Вот и всех премудростей.

А теперь немного расскажем про ремонт фурнитуры пластиковых окон.

Монтаж фурнитуры пластикового окна

Для понимания сути процесса полезно знать, в какой последовательности выполняется монтаж фурнитуры пластикового окна. Мы попробуем это рассказать на пальцах, потому что от научных терминов обучающих

Фурнитура для открытия окна

1. Прямой привод обычно один. Его задача передать момент движения от ручки дальше. Кроме того здесь расположена пара защелок, участвующих в запирании створки, и обычно надписан логотип производителя. Чтобы каждый знал, чью именно фурнитуру ремонтирует. Дело в том, что на один и тот же профиль сгодится самая разная оснастка. Поэтому нельзя однозначно сказать, что окна Rehau всегда идут с фурнитурой Roto.
2. Две угловые передачи располагаются над и под прямой. Их задача передать момент в другую плоскость, перпендикулярную начальной. Благодаря этому, на верхней и нижней грани створки тоже имеются головки запоров. Многих волнует животрепещущий вопрос: как угловая передача работает? Она такая тонкая, что не вместила бы в себя сложных механизмов. Это на самом деле так.

   Внутри стоит на сгибе пластина из тонкой закаленной стали, которая ездит, как по рельсам, в двух пластиковых направляющих. Таким образом, эта деталь постоянно подвергается нагрузкам и деформациям. Кроме того служит демпфером, смягчающим удары, когда что-то заедает. Вот почему не нужно дергать за ручку, если окно не закрывается. Этим просто будет поломана одна или обе угловые передачи.

3. Еще одна угловая передача, снабженная ножницами, расположена в районе верхней петли. При одном из положений ручки, распахивается замок, и створка как бы опрокидывается внутрь комнаты. Все замки в этот момент отперты, кроме двух нижних, которые в данном случае выступают в роли нижних петель. В зависимости от конструкции располагаться они могут на нижней грани, либо у основания боковых.
