Самостоятельная регулировка раздвижных окон. Как отрегулировать защелку алюминиевой раздвижной рамы

Самостоятельная регулировка раздвижных окон. Как отрегулировать защелку алюминиевой раздвижной рамы

Если проблема заключается в том, что неправильно прикручена ответная деталь, то ее просто нужно перекрутить. Для этого берем ключ № 2,5, вставляем его в центральное отверстие детали и откручиваем до тех пор, пока ответка не станет свободно перемещаться в раме. Теперь ее нужно прикрутить таким образом, чтобы нижняя перед скосом часть ответки была на уровне с верхней перед скосом частью язычка.

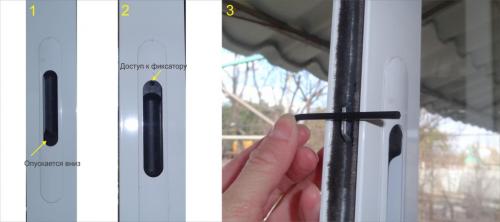

Во втором случае, когда не защелкивается язычок, нужно его вытащить. Берем ключ № 3. Язычок удерживает фиксирующий винт. Чтобы до него добраться, нужно потянуть ручку открывания вниз (шаг 1 на картинке). Вверху появится отверстие, в которое вставляется 3 мм шестигранник и вращается в направлении противоположном относительно расположения фурнитуры (шаг 2 на картинке). Например, если защелка расположена на левой торцевой части створки, то ключ вращается вправо и наоборот. Ослабив фиксирующий винт, можно спокойно вытянуть, ставший подвижным, язычок наружу до уровня “заподлицо” с краем рамы (шаг 3 на картинке).

В завершение процесса, фиксирующий винт затягивается. Если все выполнено правильно, створка будет плотно закрываться на защелку!

Как отрегулировать дюралевые окна

Сквозняки и отсутствие тепла — предпосылкой этих явлений может быть некорректная регулировка дюралевых окон на балконе. Равномерно конструкция начнет терять собственный представительный внешний облик и портить дизайн всего интерьера. Потому сразу после установки либо в процессе следующей эксплуатации появляется необходимость регулировки разных составляющих системы. Сделать это полностью может быть и без помощи других, так как неважно какая современная дюралевая фурнитура вооружена особыми узлами, обеспечивающими точность опции.

Регулировка поворотно-откидного механизма пластиковых окон. Как производится регулировка поворотно откидного механизма пластикового окна: описание и инструкция

• Во время установки самого окна (однако, чаще всего, устанавливается она именно профессиональным мастером, который и отрегулирует сразу окно);
• В случае замены стекла (так как во время замены, точность механизма могла сбиться;
• В случае если точность сбилась сама;
• Если окно начало «тереться» о верх или низ окна, что также будет свидетельствовать о нарушении ровности повешенного окна, а если точнее, самих настройках поворотно-откидного механизма;
• От окна заметно тянет сквозняком;

Теперь же рассмотрим и сам процесс максимально подробно.

ФУРНИТУРА

— это система механических оконных приборов , предназначенных для обеспечения периметрального (по всему периметру ) прилегания (прижима) створки к раме ,а также привода створки в необходимое положение.

ПОВОРОТНО-ОТКИДНОЙ ЗАПОР

– это деталь фурнитуры, предназначенная для превращения управляющего вращения оконной ручки в поступательное перемещение подвижной части запора и его передачи подвижным частям сопрягаемых деталей фурнитуры (угловому переключателю, среднему запору и т.д.).

Устанавливается в фурнитурный паз створки пластикового или деревянного окна. Конструктивно выполнен в виде стальной пластины и состоит из неподвижной и подвижной частей.

Подвижная часть поворотно-откидного запора со средним расположением ручки вверху и внизу выполнена в виде “гребенки”, с помощью которой передается перемещение подвижной части сопрягаемым деталям фурнитуры. Подвижная часть запора включает запорную цапфу, взаимодействующую с ответной планкой для обеспечения прижима створки к раме .

Неподвижная часть запора с фиксированным (постоянным) расположением ручки внизу имеет выступ (цапфу), с помощью которой вес створки передается на поворотно-откидную ответную планку в процессе перевода створки в откидное положение

ПОВОРОТНЫЙ ЗАПОР

— это деталь фурнитуры, предназначенная для превращения управляющего вращения оконной ручки в поступательное перемещение подвижной части запора.

В отличии от поворотно-откидного запора не имеет “гребенки” и не пере-дает поступательное движение подвижной части на сопрягаемые детали фурнитуры.

Таким образом, поворотный запор позволяет осуществлять прижим створки к раме только со стороны запора

ШТУЛЬПОВОЙ ЗАПОР

— это деталь фурнитуры, предназначенная для превращения управляющего поворота ручки в поступательное перемещение подвижной части за-пора и его передачи подвижным частям сопрягаемых деталей фурнитуры (угловому переключателю, среднему запору и т.д.) штульповой створки пластикового или деревянного окна.

Конструктивно выполнен в виде стальной пластины и состоит из неподвижной и подвижной частей. Подвижная часть штульпового запора выполнена в виде “гребенки”, с помощью которой передается перемещение подвижной части сопрягаемым деталям фурнитуры.

Неподвижная часть запора включает ответные планки для запорных цапф

УГЛОВОЙ ПЕРЕКЛЮЧАТЕЛЬ

— это деталь фурнитуры, предназначенная для передачи поступательного перемещения подвижной части фурнитуры под углом 90 град. – для прямоугольных окон, более 90 град до 135 град. – для трапециевидных окон, менее 90 град от 35 град до 45 град – для треугольных окон снизу створки. Устанавливается в фурнитурный паз створки пластикового или деревянного окна.

Конструктивно выполнен в виде уголка и состоит из неподвижной и подвижной частей. Подвижная часть представляет собой четыре стальных пластины, с помощью которых перемещение передается под необходимым углом.

Подвижная часть углового переключателя включает запорную цапфу, взаимодействующую с ответной планкой для обеспечения прижима створки к раме и зубчатые приемные части для соединения с «гребенками» ножниц и основного запора

НОЖНИЦЫ

— это деталь фурнитуры, предназначенная для обеспечения установки и фиксации створки поворотно-откидного окна в положении “Откинуто”, а также передачи перемещения подвижных частей фурнитуры сопрягаемым деталям.

Конструктивно выполнены в виде одного элемента (артикула). Состоят из неподвижной и подвижной частей.

Подвижная часть ножниц для широких створок включает запорную цапфу, взаимодействующую с ответной планкой для обеспечения прижима створки к раме

Ножницы на створке Ножницы на раме

СРЕДНИЙ ЗАПОР

— это деталь фурнитуры, предназначенная для обеспечения прижима створки к раме. Устанавливается в фурнитурный паз створки пластикового или деревянного окна.

Сопрягается с ножницами , поворотно-откидным запором, верхним или нижним шпингалетом, штульповым запором. Конструктивно выполнен в виде стальной пластины и состоит из неподвижной и подвижной частей.

Подвижная часть запора включает запорную цапфу, взаимодействующую с ответной планкой для обеспечения прижима створки к раме

ПЕТЛЯ

— это деталь фурнитуры, предназначенная для навески створки на раму и обеспечения необходимого их взаимного положения. Различают петлю на раме (верхняя и нижняя) и на створке (угловая, нижняя, средняя, фрамужная).

Регулировка пластиковых окон по высоте. Как отрегулировать петли створок пластикового окна?

Помимо сезонной корректировки степени прижима регулировка пластиковых окон также производится за счет подтягивания/ослабления винтов в петлях, которыми створки крепятся к раме. Их две – одна снизу, вторая сверху. Они различаются по конструкции, поэтому поджимаются по-разному.

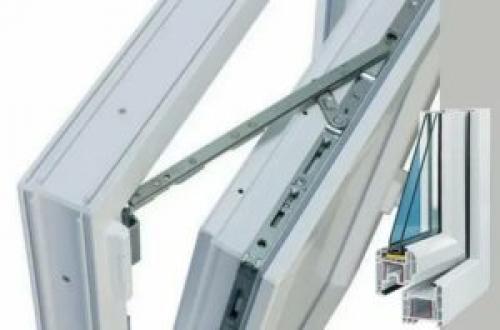

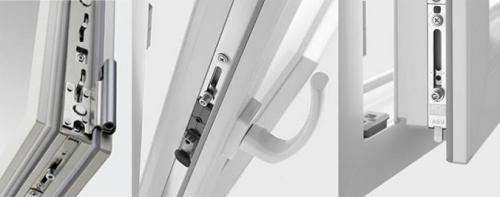

Варианты механизмов пластикового окна

Регулировать петли на пластиковых окнах приходится из-за:

• изначально плохой неграмотной настройки оконного блока при установке;
• естественного износа уплотнителя;
• неаккуратного и грубого закрывания створок;
• усадки оконной конструкции;
• изнашивания деталей поворотно-откидного механизма.

В результате всего этого створка проседает и не притворяется плотно либо вовсе не закрывается. Однако чтобы вернуть ее на место, достаточно лишь подтянуть петли. Причем выполнить такое подтягивание можно собственными силами. Вызывать мастеров из устанавливавшей окно компании не потребуется. Достаточно иметь под рукой отвертку и шестигранный ключ. Это не ремонтировать бензиновые генераторы для дома либо насос погружной для грязной воды, с оконными конструкциями все обстоит на порядок проще.

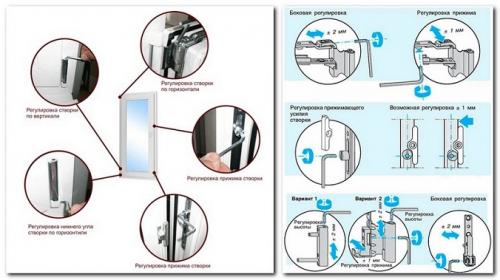

Места регулировки пластикового окна

Верхнюю

Регулировку петли сверху производят сбоку шестигранником при полностью открытой створке. После поворота там винта по часовой стрелке оконное полотно отодвигается от рамы, а при затягивании против – прижимается, чтобы сверху меньше дуло.

Для более точной настройки на верхнем поворотно-откидном механизме также имеется еще один болтик. Но чтобы добраться до него, придется прижать блокиратор (выставить его строго вертикально) и повернуть ручку на верхнее проветривание (также в вертикальное положение). В результате створка сверху должна оттянуться от рамы, повиснув на нижней петле и открыв полный доступ к верхней.

Регулировка верхней петли

Здесь важно не затянуть слишком сильно регулировочные болты. Между створкой и рамой должно оставаться небольшое пустое пространство, где при закрытии окна будет помещаться поворотно-откидное устройство, выполненное из стали.

Нижнюю

У нижней петли также два винта для регулировки. Один из них расположен сбоку в самом низу. Он отвечает за подстройку по горизонтали – прижимает к раме либо оттягивает от нее створку.

Второй находится непосредственно в самом поворотном механизме. Чтобы добраться до него, надо снять пластиковый колпачок-накладку с петли. Этот винт позволяет отрегулировать открывающееся оконное полотно по вертикали (высоте). Поворот по часовой стрелке – оно приподнимается, против – опускается.

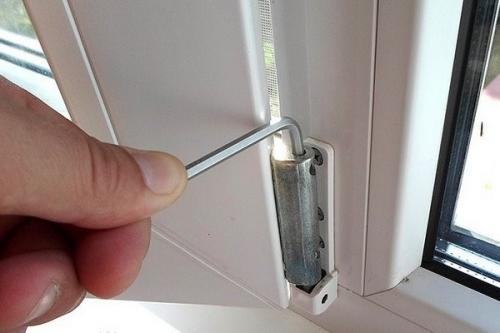

Регулировка нижней петли

Манипуляции при самостоятельном подтягивании петель на пластиковом окне следует производить крайне осторожно и без приложения излишних усилий. Не стоит сразу до упора заворачивать или откручивать регулировочный винт. Лучше провернуть его сначала на четверть оборота и прикрыть створку для проверки, чтобы посмотреть насколько она стала ровнее сидеть в раме. И только потом при необходимости можно болтик подкручивать еще дополнительно.

Источник: https://interer-i-dekor.ru-land.com/stati/regulirovka-ruchki-plastikovogo-okna-chto-vklyuchaet-v-sebya-ponyatie

Регулировка окон зима-лето. Причины для перенастройки пластиковых окон

Несмотря на все возможности современной оконной фурнитуры, важно взвесить целесообразность перенастройки. С одной стороны, регулировка пластикового окна с лета на зиму снижает потери тепла и помогает обеспечить благоприятные температурные условия. С другой – способствует быстрому изнашиванию уплотнителя и его замене, а это требует дополнительных финансовых затрат. Поэтому необходимость перенастройки сезонных режимов – решение, которое каждому пользователю предстоит сделать самостоятельно, исходя из личных размышлений и предпочтений.

Окно может простоять несколько лет без каких-либо проблем, но со временем при открывании или закрывании может ощущаться трение.

Производители рекомендуют использовать летний режим круглый год, однако при наличии шума, сквозняка или задувания, особенно со стороны створки, лучше установить зимний.

В первый год эксплуатации окно работает в оптимальном режиме, поэтому советуют его не менять. Переход необходимо производить один раз в полгода, длительность зимнего режима должна быть короче летнего. Постоянная их смена может привести к быстрому изнашиванию уплотнителя.

Регулировка пластиковых окон самостоятельно — дело минут.

Особенно не желательно эксплуатировать в летний период окно в зимнем режиме по причине увеличения давления цапфы. В летнем режиме уплотнитель прослужит вдвое дольше. Высокая влажность и низкие температуры также разрушительно влияют на качество уплотнителя.

Все что необходимо — подтянуть или ослабить несколько винтов. Главное — знать где и как.

Регулировка пластиковых окон по вертикали. Самостоятельная регулировка пластиковых окон

Самостоятельная калибровка пластикового окна – минутное дело, если знать, где искать неполадки. Для этого лист тонкой бумаги или газеты заложите между открытой створкой и рамой, затем закройте окно. Если лист прижат неплотно или линия его зажима получилась скошенной, значит требуется настройка прижима створки в этом месте или ее выравнивание по вертикальной или горизонтальной оси.

Необходимые инструменты

Для работы следует запастись набором простых инструментов. Однако желательно иметь полный комплект, чтобы в разгаре регулировки не возникли сложности. У вас должны быть:

• Шестигранный ключ 4 мм. Это Г- или S-образный инструмент, чаще всего используемый для ремонта ПВХ-окон.
• Аэрозоль WD-40.
• Набор отверток, включающих изделия со звездчатым и крестообразным наконечником.
• Пассатижи.
• Машинное масло. Необходимо для облегчения хода движущихся деталей.

Также под рукой должен быть карандаш для нанесения указывающих расположение створки отметок, ветошь для удаления загрязнений с фурнитуры.

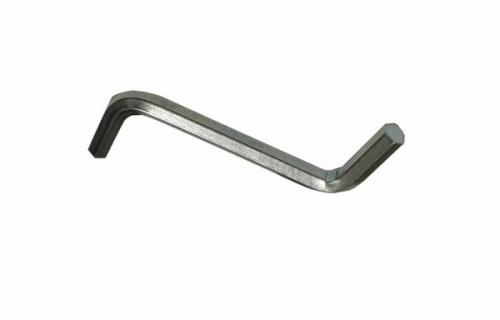

S-образный шестигранный ключ удобнее Г-образного в процессе работы

Регулировка прижима створки с помощью цапф

Это самый простой способ восстановления нормальной работы окна и устранения нежелательного продувания. Обеспечивает плотный прижим створки в передней части, где установлена ручка. В зависимости от вида фурнитуры выполняется различными способами:

• Вручную. Для этого нужно слегка потянуть цапфы на себя и повернуть их в нужную сторону. Обратите внимание: некоторые виды эксцентриков при повороте сдвигаются в сторону.
• С помощью шестигранного ключа.
• С помощью отвертки или пассатижей.

Важно! У одних производителей для усиления прижима запорные цапфы необходимо поворачивать по часовой стрелке, а у других – против часовой. Уточнить этот момент можно при установке конструкции или в ее технической документации.

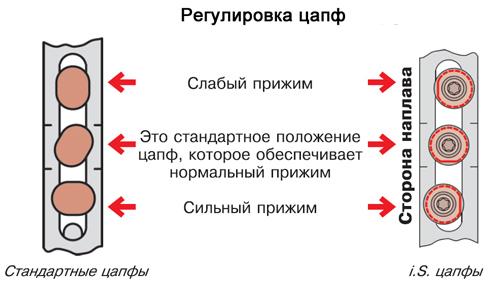

Схема регулировки эксцентриков

На некоторых цапфах имеются риски – метки в виде коротких черточек, точек. Их расположение позволяет определить качество прижима створки к раме. Если риска “смотрит” в сторону улицы, то он слабый, в помещение – сильный.

Специальная метка на запорной цапфе

В некоторых случаях, когда регулировка эксцентриков невозможна, меняют месторасположение ответной планки. Для этого выкручивают удерживающий ее шуруп, сдвигают планку в сторону улицы или комнаты и заново крепят к раме.

Регулировка оконной конструкции с помощью нижней петли

Как правило, корректировку прижима начинают именно с основного запора. Затем переходят к работе с петлями.

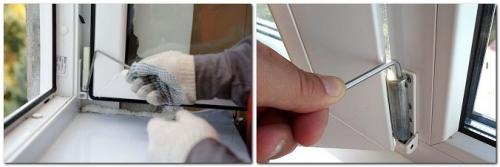

Если с нижней петли снять декоративную пластиковую заглушку, то под ней можно обнаружить болты под шестигранный ключ. Два из них будут располагаться в самом низу петли (с внутренней и внешней стороны), третий – в пазу, как будто внутри нее.

Сдвинуть створку по вертикальной оси можно, если вставить “шестигранник” в паз, расположенный в верхней части петли, и повернуть его. Поворот по часовой стрелке обеспечивает подъем створки, а против часовой стрелки – сдвигание вниз. При этом движение (ход регулировки) возможно в пределах 2 мм.

Работа с петлями осуществляется только при открытом окне

Болт, расположенный в нижней части петли, позволяет изменить расположение створки по горизонтали. Для сдвигания вправо необходимо поворачивать шестигранный ключ против часовой стрелки. Для сдвигания влево – по направлению ее движения. В данном случае настройка запорного механизма также возможна лишь в пределах 2 мм.

Обратите внимание! Чем больше створка подтянута к петле, тем больше ее прижим в этой части окна.
