Готовим окна к зиме. Способы регулировки

Готовим окна к зиме. Способы регулировки

Пластиковые окна разных моделей отличаются друг от друга конфигурацией фурнитуры, толщиной и надежностью стеклопакетов. Однако, подтяжка рам базируется на общих основных приемах. Регулировка осуществляется цапфами – эксцентриками, которые и отвечают за силу прижатия створок. Если маленькая полоска на цапфе (рисочка) «смотрит» вверх – режим нейтральный (по умолчанию он выставляется изготовителем). Эксцентрики встречаются круглые или овальные.

Отрегулировать прижим створки окна для того, чтобы убрать скос или сдвиг, можно по горизонтали или по вертикали.

Горизонтальная регулировка производится путем вращения шестигранника в нижней и верхней части окна. Если через нижнее отверстие можно опускать и поднимать створку можно как в открытом (т.е. снаружи), так и в закрытом (изнутри) положении, то через верхнее эта манипуляция доступна только в режиме открытого окна. При вращении шестигранника влево створка опускается, вправо- поднимается, при этом величина сдвига не будет превышать пары миллиметров.

Подкрутить пластиковую конструкцию по вертикали возможно нижней навесной петлей. Для этого следует сначала убрать заглушку для обеспечения свободного доступа шестигранника. Створка ставится в положение проветривания, убирается декоративная накладка, под ней есть ямка для шестигранника глубиной 4 мм. Если необходимо приподнять створку- следует вращать по часовой стрелке до разворота рисочки в сторону от окна (это и будет «зимним» положением), если опустить – против, ровно на 180 градусов (тогда риска будет «смотреть» на улицу).

Как настроить окна на зимний режим. Связь прижимного элемента и сезонного режима

Очевидно, что чем сильнее прижата створка, тем плотнее сдавлен резиновый уплотнитель, предотвращающий сквозняки. Оптимальным вариантом зачастую становится первоначальный нейтральный режим, когда эксцентрики повернуты в среднее положение. При отсутствии перекосов, правильных настройках всех механизмов и равномерном износе уплотнителя смена режима может не понадобиться никогда. Однако особенности каждого конкретного окна в доме не всегда связаны с качеством сборки или установки.

Пренебрежение режимом может привести к следующим последствиям:

• недостаточной плотности закрытия зимой, сквознякам, запотеванию, образованию наледи;
• чрезмерной плотности закрытия летом, повышенному износу резины, прочих узлов;
• постоянному неравномерному прижатию, преждевременному выходу из строя уплотнителя, других элементов.

Определить необходимость регулировок несложно – активная створка не должна болтаться, а прикладываемые усилия не должны быть чрезмерными. Также, разумеется, при закрытии или открытии окна не должно возникать ощущения, что створка за что-то цепляется. Наличие сквозняка устанавливается путем поднесения листа бумаги или открытого пламени к месту стыка в ветреный день.

Обратите внимание: метод, используемый специалистами, также предполагает применение бумаги. Ее подкладывают под створку, закрывают окно и затем пытаются вытащить лист. При максимальном прижатии (зимнем режиме) бумага не поддается, а рвется. В летнем же режиме лист выйдет из-под створки со средним усилием. Тем же способом проверяют и равномерность прижатия.

Цапфы пластиковых окон. Регулировки зимнего и летнего режима

В зимний период пластиковое окно должно зарываться по максимуму плотно, чтобы свести воздухообмен между улицей и помещением к минимуму. Уличный холод никому зимой в доме не нужен. Летом наоборот даже в закрытом состоянии оно должно обеспечивать некоторую циркуляцию воздуха (микропроветривание), чтобы в комнате не было слишком душно из-за жары.

Сезонная регулировка домашнего окна переводом его в режим «лето» или «зима» осуществляется при помощи запорных цапф на боковой стороне открывающейся створки. Они бывают неподвижными прямоугольными либо роликовыми (круглыми с риской на одной из сторон или овальными).

Виды цапф на пластиковых окнах

В зависимости от вида подстройка данной фурнитуры производится поворотом вручную, плоскогубцами, отверткой либо шестигранным ключом. При этом в некоторых случаях перед поворотом механизм надо оттянуть на себя, а только потом проворачивать.

Как отрегулировать нажим окна

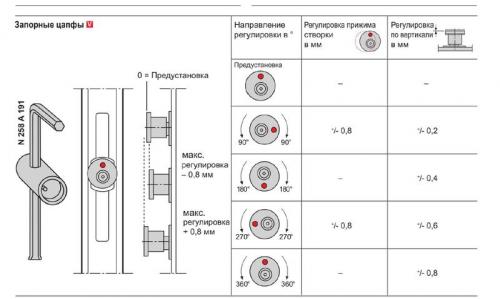

Цапфа окна может быть выставлена в одном из трех положений:

• «ЗИМА» – с максимальным прижимом.
• «ЛЕТО» – со слабым прижимом.
• Нейтральное (стандартное).

В первом случае на круглой цапфе риска повернута к улице, а овальная выставлена горизонтально. Во втором риска установлена внутрь, а овал стоит вертикально. Третий вариант – черточка смотрит вверх, овал зафиксирован под углом.

Вместо подвижной цапфы на створке некоторые производители оконных блоков устанавливают нерегулируемый запорный элемент в форме прямоугольника. В этом случае отрегулировать пластиковое окно возможно лишь путем корректировки винта на ответной планке.

Регулировка окна на зимний и летний периоды

Основной момент сезонной регулировки оконных створок – необходимость постоянного их перевода с «лето» на «зиму» и обратно. При сильном «зимнем» прижиме резиновый уплотнитель сжимается, из-за чего постепенно начинает портиться. Нередко хозяева окон ПВХ сталкиваются с тем, что через несколько лет данную резинку приходится менять. Это происходит как раз потому, что створку согласно инструкции изготовителя оконного изделия не переводят в летний режим с ослабленным прижимом, а оставляют после зимы как есть.

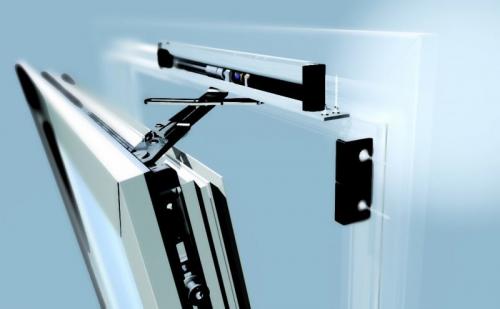

Регулировка окон на зиму пластиковых самостоятельно инструкция. Как отрегулировать пластиковые окна самостоятельно - инструкция

Вы узнаете:

• О двух режимах корректировки окна, об их регулировании.
• О настройке окна и основных методах регулирования.
• О починке ручек и других движущих механизмов.

Для каждого регулирования вам минимум понадобятся ключ и отвертка. Смазка и остальные вещи — по желанию и обстоятельствам.

В конце статьи приведен ролик, где показана инструкция по регулировке пластиковых окон своими руками.

Зимний и летний режим

Первый вопрос, который возникает — а для чего вообще нужна эта регулировка режимов пластиковых окон? Основная причина — повышенный срок жизни. Если окно постоянно держать в одном режиме работы, это испортит уплотнитель, и приведет к продуваниям. Из этого вытекает следующий плюс, а именно…

Экономия. Вам не придётся покупать новые уплотнители и тратить своё время на замену старых.

Главное отличие между режимами — разный уровень прилегания уплотнителя. Зимой он должен прижиматься сильнее.

В целом, самостоятельная регулировка пластиковых окон зимой и летом не сложнее самостоятельной замены лампочки.

Как отрегулировать пластиковое окно своими руками

Существует два вида: горизонтальный и вертикальный. Плюс дополнительные виды, например возможна регулировка петель и фурнитуры пластиковых окон.

Типы регулировок

Горизонтальная. Применяется для корректировки сдвинувшейся рамы и против продуваний. Для начала, найдите подходящий ключу разъем. Затем вставьте туда шестигранник и начните поворачивать. Для усиления затягивания створки вращайте направо, для уменьшения - налево. Максимальный сдвиг — два мм.

Кстати! С помощью нижней петли можно регулировать как внутреннюю, так и внешнюю часть, поэтому вам не придется выходить на улицу, чтобы провести корректировку.

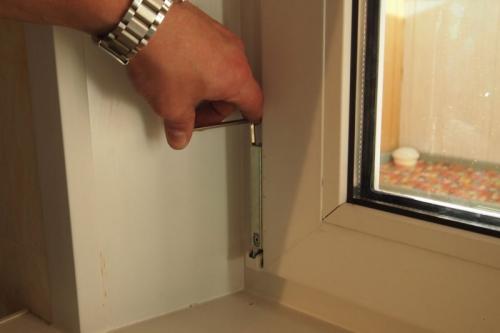

Вертикальная. Чтобы начать настройку, найдите нижнюю петлю, вставьте 6-ти гранник в разъем. При вращении направо створка будет подниматься, при вращении налево — опускаться. Диапазон сдвига такой же — от 2 до 3 мм.

Важно! Не забудьте временно открыть заглушку, иначе она будет мешать регулировке. При горизонтальной регулировке её трогать не нужно.

Последний тип — регулировка петель . Он в основном используется для улучшения открывания откидного окна. На нижних петлях расположен специальный винт, позволяющий скорректировать прижимание.

Настройка верхней петли чуть более сложная – нужно будет открыть окно на несколько минут и постоянно придерживать его, одновременно проводя регулировку. Максимальный сдвиг — 2,5 мм.

Когда нужно регулировать?

Корректировка может понадобиться при:

• Сквозняках, продуваниях. Особенно заметно это в холодное время года.
• Задевании рамы при открывании окна из-за провисших створок.
• Поломке открывающей ручки, других движущих элементов.
• Окно просто открывается с большим трудом.

Регулировка фурнитуры пластиковых окон

Регулирование делят на 2 части:

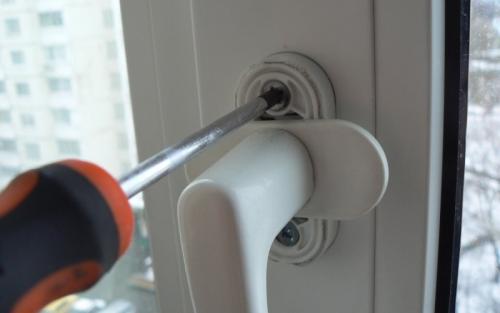

1. Починку ручки.
2. Регулировку других движущих элементов.

Для починки вам понадобится отвертка и, возможно, смазка, для других элементов — ключ с 6 гранями.

Регулировка плотности режима

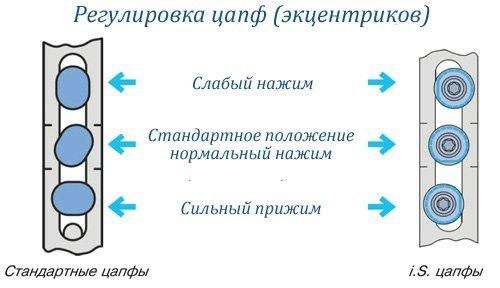

Для регулирования прижима створки к основе окна, найдите экцентрики, которые расположены в разных частях створки. Затем вставьте ключ в разъем и крутите либо направо для усиления прижима, либо налево для ослабления.

Чтобы понять, как сильно механизм прижался, воспользуйтесь вышеприведенным рисунком. Сдвиг при корректировке будет меньше, чем при других типах регулировок — от 1 до 2 мм.

Внимание! Самый легкий, и фактически бесплатный способ проверить, правильно ли работает прижим уплотнителя. Для этого вам понадобится всего одна спичка или свечка – зажгите и поднесите их к окну – посмотрите, будет ли пламя отклоняться. Если ничего не происходит — значит, ветер не проходит.

Что делать, если не закрывается пластиковое окно?

Оно может не закрываться из-за:

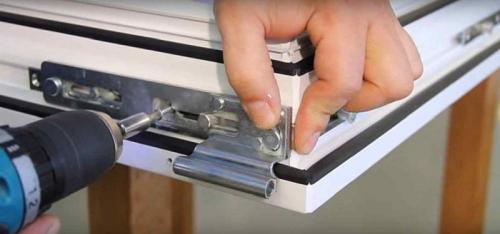

1. Недостаточно смазанной или просто некачественной фурнитуры . Починку лучше начать со смазывания механизмов, затем — проверьте их на исправность, при необходимости — провести регулирование. Неисправность ручки можно решить такими же методами.
2. Неисправного механизма блокировки , из-за которого ручка заклинивает. Первым делом нужно снять накладки с петель, а шифты вытащить кусачками. Затем снимите оконную створку и найдите специальный механизм, внешне он похож на ножницы. Крепится он в верхней части.
   После этого вставьте механизм обратно, для определения правильного положения надавливайте на блокирующий механизм, и не забывайте поворачивать ручку в любом направлении.

• Прижмите блокирующий механизм, он расположен на лобовой стороне основы окна. Важно! Прижимайте на себя.

Нужно ли переводить окна в зимний режим. Зимний режим в пластиковых окнах – плачевные последствия

Хорошую, функциональную и добротную фурнитуру отличает большой диапазон регулировок. Для чего предназначены регулировки?

Окно сложная конструкция. Все его части, включая фурнитуру, просчитаны и подобраны инженерами с учетом влияния мороза, палящего солнца и сильного ветра.

Уплотнительперекрывает зазор между рамой и створкой. Величина зазора чаще всего составляет 3 мм, при этом высота уплотнителя должна быть 4,5-5мм. Тогда при правильном прижиме створки к раме уплотнитель сжимается примерно на 30%. С такой силой сжатия качественный уплотнитель легко справляется. Когда створку открывают, он расправляется, чтобы при закрывании сжаться вновь.

Фото: некачественный уплотнитель быстро теряет эластичность и перестает перекрывать зазор – появляется продувание. © oknamedia

Армирование в профилеотвечает за то, чтобы все части окна оставались прямыми при любой температуре. По крайней мере, чтобы деформация от мороза или перегрева была минимальной. Если мощности армирования не хватает, створка будет изгибаться – зимой в сторону комнаты, а летом на улицу.

Фото: когда зазор между рамой и створкой больше, чем рассчитано проектировщиками, уплотнитель уже не может перекрыть его и появляется продувание. © Depositphotos.com

Фурнитура отвечаетза плотность прижима створки к раме и за то, чтобы зазор для уплотнителя оставался на должном уровне.

Фото: зазор между рамой и створкой должен быть одинаковым по всему периметру. © Depositphotos.com

Качественное изготовление окнавозможно только из рекомендованных производителем профиля материалов (армирование, уплотнитель). Это правильная геометрия створки (все углы 90°), правильная сборка всей конструкции целиком.

При качественном монтажеконструкция прочно стоит в проеме, и все створки работают как часы.

Фото: установка окна четко по уровню одно из условий правильной работы створок. © Depositphotos.com  Если какой-нибудь из этих параметров не соблюден, а так бывает на большинстве окон, допустимые погрешности сборки можно подкорректировать регулировкой. Именно для этого возможность регулировки и предусмотрена.

Фото: ни один производитель фурнитуры не позиционирует возможность регулировки запирающих цапф как «зимний» или «летний» режимы. © Roto Вся фурнитура выпускается с цапфами в среднем положении. И никто из производителей фурнитуры не дает рекомендаций по переводу фурнитуры в какой либо другой режим.

Эти, без преувеличения «вредные» советы дают производители окон или ремонтные компании.

«Конфигурация элементов фурнитуры Roto – запорных цапф и ответных планок, изначально рассчитана на обеспечение достаточного прижима створки без дополнительных регулировок в любое время года. Если производитель выполняет все рекомендации по изготовлению, пластиковому окну не требуются дополнительные настройки », – заявил  представитель ведущего мирового концерна оконной фурнитуры Roto Frank Александр Селезнев.

Источник: https://domastroevo.ru/novosti/zimniy-i-letniy-rezhim-okon-pvh-provernite-capfy

Регулировка ответной планки окна. Устройство и принцип работы фурнитуры ПВХ-окон

Если вы никогда не обращали внимание на то, как устроено ваше окно, перед регулировкой фурнитуры это следует сделать обязательно. Оконная фурнитура – сложный, состоящий из множества элементов механизм. Он обеспечивает правильную и безопасную эксплуатацию створок.

Обратите внимание: управление этим механизмом осуществляется только ручкой. Определенный градус ее поворота задает положение запорных элементов и, соответственно, режим открывания окна.

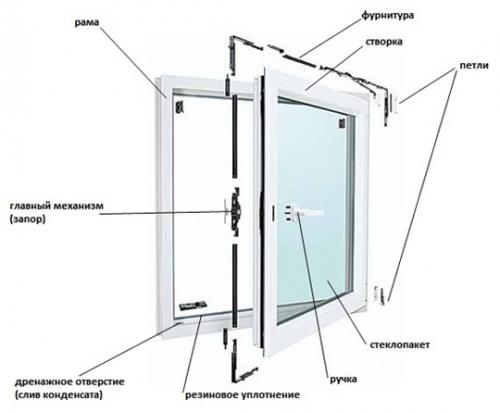

Устройство пластикового окна

Основные функциональные части фурнитуры:

• Стальные пластины (наружная и внутренняя), расположенные по периметру створки. При этом внутренняя пластина – или так называемая “шина” – движущаяся. Она перемещается относительно неподвижной наружной.
• Основной запор, расположенный с передней стороны открывающейся части окна.

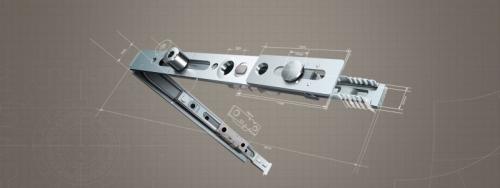

• Ножничный кронштейн или “ножницы”. Удерживают створку в верхней части при открывании окна.
• Угловые передачи. Устанавливаются по углам открывающейся створки и служат для передачи движения от основного запора остальным элементам стальной обвязки.
• Цапфы (эксцентричные ролики, “эксцентрики”) – овальные или круглые элементы, установленные на внутренней шине и выступающие наружу через прорези в неподвижной стальной пластине.
• Ответные планки. Неподвижные элементы, крепящиеся к оконной раме, предназначенные для фиксации цапф при закрывании окна.

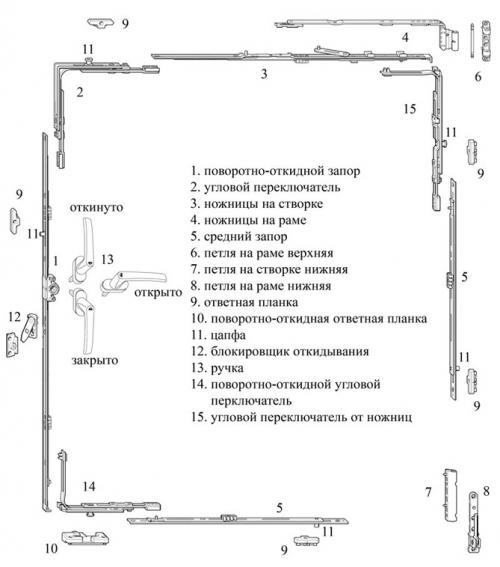

Схема фурнитуры ПВХ-окна

Принцип работы механизма довольно прост. Поворот ручки обуславливает движение передающей шины с цапфами. Они выдвигаются из пазов ответных планок и окно открывается. В режиме проветривания отодвигаются все эксцентрики, кроме тех, которые расположены в нижней части створки. При опускании ручки вниз цапфы задвигаются в “ответки” и окно надежно закрывается.

Регулировка пластиковых окон зима-лето самостоятельно инструкция пошагово. Общие особенности проведения регулировки окон ПВХ

Как правильно регулировать пластиковые окна и как это сделать самостоятельно? Необходимо помнить, что существуют разные модели окон. Они предусматривают наличие разной фурнитуры, стеклопакетов и прочностью. Мы постарались обобщить все существующие варианты и вывести общие особенности, которые позволяют настраивать окна.

Регулировка по горизонтали

Проводим регулировку нижней части окна по горизонтали, если створка провисла

Проводим регулировку нижней части окна по горизонтали, если створка провисла

Для сдвига рамы или устранения незначительного скоса необходимо использовать горизонтальную регулировку, которая проводится с помощью нижней и верхней петли. В самих петлях имеются специальные отверстия под шестигранник. Нижняя петля позволяет проводить настройку как с внешней, так и со внутренней стороны (соответственно, можно настраивать открытое или закрытое окно). В результате вращения ключа по часовой стрелке будет происходить затягивание створки с петлей. В результате этого действия низ окна, который находится на противоположной стороне от петли, будет подниматься. Соответственно, при вращении против часовой стрелки нижняя часть окна будет опускаться.

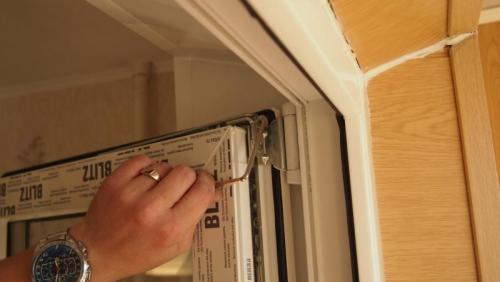

Горизонтальная регулировка пластиковых окон самостоятельно может проводиться и в области верхней петли, в результате чего уже будет регулироваться верх створки, но делать это нужно исключительно при открытом окне. Следует отметить, что сдвиг осуществляется в пределах 2 мм.

Проводим горизонтальную регулировку окна в верхней его части

Проводим горизонтальную регулировку окна в верхней его части

Регулировка по вертикали

Металлопластиковые окна можно откалибровать по вертикали с помощью нижней навесной петли. Для этого действия необходимо открыть заглушку, чтобы обеспечить свободный доступ шестигранника. Створка начнет подниматься при вращении шестигранника по часовой стрелке, в обратном направлении створка начнет опускаться. Как и в случае горизонтальной регулировки, диапазон сдвига составляет 2 мм.

Регулировка прижима створки

Используется тогда, когда наблюдается продувание из ПВХ-окна. Качество прижима можно проверить следующим образом: к закрытому ПВХ-окну подносится зажженная спичка и наблюдается движение пламени. Если оно отклоняется в сторону, то в окне имеется щель.

В данном случае прижим регулируется с помощь эксцентриков, которые располагаются по периметру фурнитуры (этим способом проводится регулировка пластиковых окон на зиму). В результате поворота ручки они заходят за прижимные площадки. Поскольку настройка не представляет особых проблем, её также можно выполнить самостоятельно.

Регулировка прижима створки производится с помощью эксцентриков (цапф)

Регулировка прижима створки производится с помощью эксцентриков (цапф)

Створка будет прижиматься к раме в том случае, если эксцентрик сдвинуть по часовой стрелке. Соответственно, при сдвиге эксцентрика против часовой стрелки, створка будет отходить от рамы. На поверхности эксцентрика имеется небольшая полоска, с помощью которой можно определить степень сжатия створки и рамы. Чем ближе данная полоска прилегает к уплотнителю, тем сильнее прижата створка.

Диапазон регулировок находится в пределах 1-2 мм. Допускается более или менее сильный прижим створки в разное время года — летом можно её ослабить, а зимой затянуть сильнее. Делается это для обеспечения подачи воздуха — в летнее время будет проходить больше воздуха, а в зимнее — меньше.

Совет: Не следует сильно зажимать створку и раму. Это может привести к преждевременному износу уплотнителя.

Регулировка петель

Откидное окно имеет две петли, которые можно настраивать для улучшения функциональности. Нижние петли настраиваются посредством горизонтально расположенного на них винта. Для того, чтобы настроить прижим верхних петель, нужно открыть ПВХ-окно на проветривание (провернуть ручку так, чтобы открылась только верхняя часть окна). При этом нужно придерживать рукой окно, поскольку оно будет держаться только на одной, нижней петле. Регулировка петель помогает определить степень прижатия окна с петлями. Допустимый диапазон находится в пределах 2.5 мм. При увеличении расстояния окно будет меньше прилегать к петлям и будет обеспечиваться большая подача воздуха. При уменьшении расстояния окно будет плотнее прилегать к петлям и обеспечивать надежную защиту от поступающего извне воздуха.
