Инструкция по сборке алюминиевых раздвижных рам Provedal

2. Вставить нижнюю и верхнюю часть рамы в пазы вертикальной детали рамы.

Закрепить через отверстия шурупами 4,8х22 идущими в комплекте.

Внимание:

— Нижняя часть рамы ставиться скосом с дренажными отверстиями в сторону улицы.
— При сборке двух, трех створчатых окон боковые части устанавливаются в зеркальном положении. Слева — замковая часть в сторону улицы. Справа — в сторону помещения.
— При сборке четырехстворчатого окна обе боковые детали устанавливаются замковой частью в сторону улицы.

Расположение боковых рам для двух и трехстворчатого окна

Сторона в помещении

Сторона в помещении

Расположение боковых рам для четырех створчатого окна

Сторона в помещении

Сторона в помещении

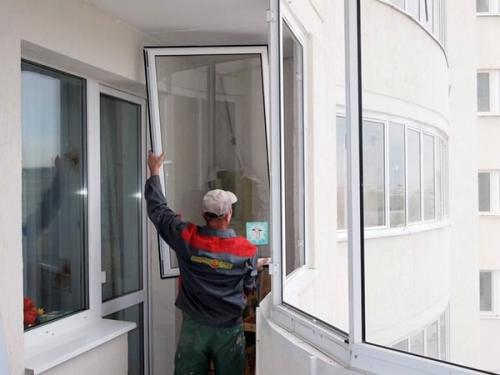

3. Установить раму в подготовленный проем.
Горизонтально и вертикально выровнять по уровню раму.
Закрепить шурупами или через пластины алюминиевую раму в проеме.
Заполнить шов монтажной пеной.

4. Вставить створки ручками в сторону помещения.
Сначала вставляется вверх створки потом подводиться нижняя часть створки.
Отрегулировать ролики и пластиковые ограничители на створке, у раздвижной створке не должно быть сильного люфта по высоте. Вставить заглушки в ограничители из монтажного комплекта.
Отрегулировать шестигранником ответные части замков по высоте, для запирания замка.

Сборка алюминиевых конструкций. Сборка сварных алюминиевых конструкций

Сборка конструкций из алюминиевых сплавов производится на стеллажах, обшитых деревом, с применением поузловой сборки и кондукторов-кантователей.

Конструкции из алюминиевых сплавов обладают значительной деформативностью, пониженным по сравнению со сталью модулем упругости, повышенной усадкой от сварки и повышенным коэффициентом линейного расширения.

Рис.131.Предупреждение сварочных деформаций в конструкциях из алюминиевых сплавов:а—обратный выгиб;б—жесткое закрепление;в—зажатие; 1—доска.

Поузловой метод изготовления конструкций предотвращает и значительно уменьшает деформации от сварки. При этом методе конструкцию разбивают на возможно большее число отдельных, желательно симметричных или близких к симметричности узлов, которые собирают и сваривают раздельно. Элементы с несимметричными сварными соединениями собирают и сваривают в закрепленном состоянии попарно с предварительным обратным прогибом (рис. 131, а). Остаточный прогиб в этом случае уменьшается с 18—20 мм (при сварке в свободном состоянии) до 4—6 мм.

При сварке в жестком закреплении (рис. 131, б) с предварительным выгибом гнутого швеллера с ребрами остаточные деформации уменьшаются в 3—3,5 раза по сравнению с приваркой ребер в незакрепленном состоянии. Жесткое закрепление, уменьшающее деформации от сварки, обеспечивается также применением кондукторов-кантователей и зажимных приспособлений, которые служат одновременно для сборки и сварки.

При сварке балок вертикальный лист необходимо зажимать двумя досками 1 толщиной 40 мм и шириной, составляющей не менее²/₃высоты балки (рис. 131, в). В этом случае размеры хлопунов уменьшаются в 4—5 раз по сравнению со сваркой в свободном состоянии, при котором их размеры достигают 20 мм.

Одним из основных факторов, обеспечивающих высокое качество сварки и прочность сварных соединений в конструкциях из алюминиевых сплавов, является тщательность подготовки свариваемых поверхностей и торцов элементов.

При соприкосновении с воздухом поверхность листов и прессованных профилей покрывается окисной пленкой, которая имеет высокую температуру плавления и препятствует хорошей свариваемости металла. Эту пленку в местах наложения швов перед сваркой необходимо удалять механической зачисткой или химической подготовкой. Механическая зачистка применяется для громоздких конструкций при ручной и полуавтоматической сварке и производится дисковыми щетками диаметром 150—200 мм из стальной нагартованной проволоки диаметром не более 0,2 мм. При механической зачистке удаление окисной пленки получается менее равномерным, чем при химической подготовке.

Химическая подготовка поверхности деталей применяется обычно для контактной точечной и роликовой сварки. Подготовка поверхности включает очистку от смазки и загрязнений путем протирки органическими растворителями (уайт-спиритом, бензином), обезжиривание в щелочных растворах, промывку в воде, травление в азотной кислоте, промывку в холодной воде, пассивирование детали в водном растворе ортофосфорной кислоты, промывку в воде и сушку.

Допустимый срок хранения деталей после подготовки их поверхности к сварке составляет 5 сут. После окончания химической подготовки детали, предохраняя от пыли и загрязнений, укладывают на чистые столы или стеллажи, пользуясь при этом чистыми и сухими хлопчатобумажными или резиновыми перчатками.

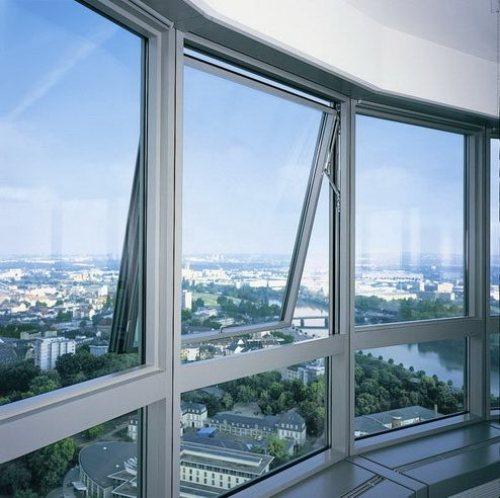

Сборка алюминиевых раздвижных окон. Как установить алюминиевые раздвижные окна

Монтаж алюминиевых окон не сильно отличается от установки окон из других материалов. Однако существуют некоторые особенности в сборке рамы и регулировке готовой конструкции, которые необходимо учитывать при работе с алюминиевыми профилями.

Соблюдение технологии монтажа обеспечит надежную, долговечную и бесперебойную работу алюминиевых окон. Рассмотрим, как грамотно установить основные типы алюминиевых конструкций: поворотно-откидные и раздвижные окна.

Конструкция алюминиевых окон

В последнее время спрос на алюминиевые окна существенно возрос. Это обусловлено существенным расширением их производства и преимуществами, которые присущи данному виду остекления.

Алюминиевые конструкции – долговечные (срок службы – более 50 лет), легкие, надежные и имеют неограниченную сферу применения. Такие высокие эксплуатационные показатели во многом обусловлены конструкцией окон.

При производстве алюминиевых оконных рам используется комплекс оконных профилей, который включает:

• рамный профиль;
• штапик;
• профиль для створок;
• штульповый профиль;
• импостный профиль.

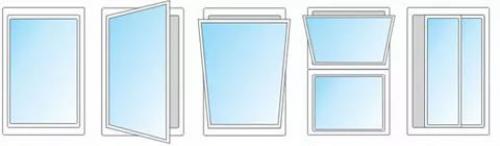

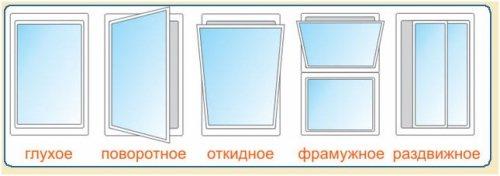

Такой набор позволяет изготавливать окна различной конфигурации и любого способа открывания.

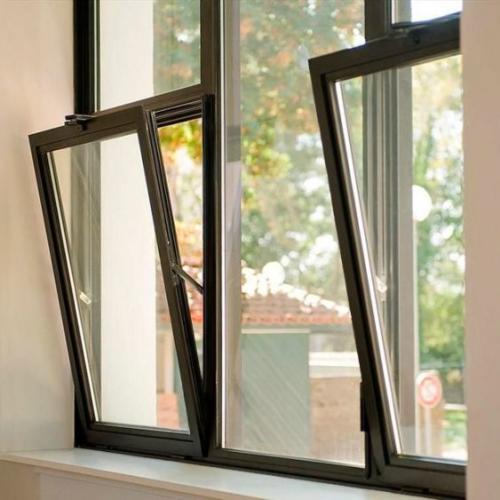

1. Откидные окна – створка окна откидывается, приоткрывая верхнюю часть окна. Подходят для создания оконного проема на лестничных площадках, в кладовых и местах, где не требуется полное раскрытие окна.
2. Поворотные окна – створки окна открываются в единой плоскости, чаще вовнутрь помещения.
3. Поворотно-откидные окна – наиболее распространенный и удобный вариант. Чаще всего применяется при остеклении жилых домов и квартир.
4. Глухие окна – без возможности открытия окна. Выполняют только функцию по освещению помещения. Популярны при обустройстве фасадов торговых и офисных помещений, а также при остеклении витрин.
5. Многостворчатые окна – подходят для остекления лоджий. Есть возможность комбинации створок разного типа открывания.
6. Раздвижные системы – удобно использовать при ограниченном пространстве, например для остекления балкона. Оконные створки перемещаются по профилям.

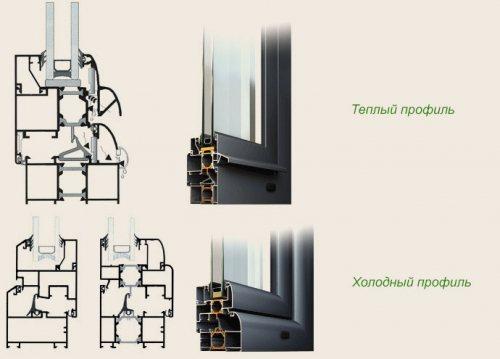

Все оконные профиля из алюминия выпускаются двух видов.

1. «Теплый профиль» с термоизолирующей вставкой. Используется при изготовлении дверей и окон для отапливаемых нежилых и жилых помещений.
2. «Холодный профиль» без утепляющей вставки. Окна и двери из такого профиля можно устанавливать в не отапливаемых зданиях, или для обустройства перегородок внутри отапливаемых помещений.

Технология установки алюминиевых окон своими руками

Подготовительный этап

Перед тем как приступить непосредственно к установке нового алюминиевого окна, необходимо произвести аккуратный демонтаж старой конструкции и подготовить оконный проем.

Для работы понадобятся такие инструменты и материалы:

1. При удалении старой рамы можно использовать:
   электролобзик;
2. молоток;
3. зубило;

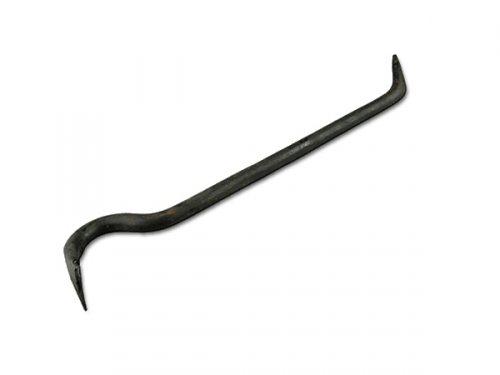

4. метровая фомка.



5. При монтаже алюминиевых окон понадобятся:
   пила или электролобзик;
6. зубило;
7. фомка с гвоздями;
8. молоток;
9. строительная монтажная пена;
10. отвертка;

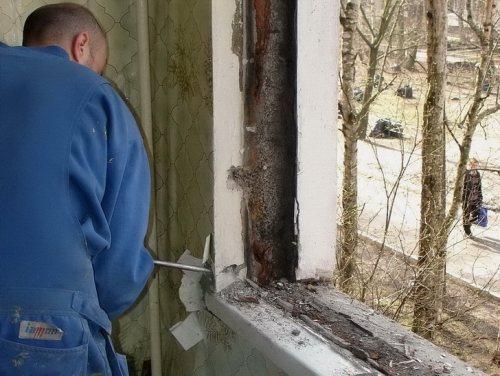

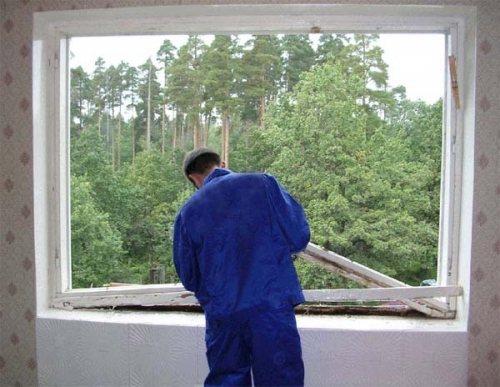

Демонтировать старую деревянную раму можно следующим образом:

1. Пилою или электролобзиком распилить старую раму в нескольких местах – так будет легче изъять коробку конструкции из оконного проема.



2. В месте пропила (лучше начинать с нижней стороны окна) поддеть раму фомкой и аккуратно ее удалить.
3. После извлечения старого окна надо «снять» подоконник. Для этой работы лучше использовать зубило и молоток.



После полного демонтажа старой конструкции необходимо подготовить оконный проем:

1. Удалить осколки бетона и детали крепежей, оставшиеся после старой рамы.
2. Если оконный проем существенно поврежден или имеет перекосы, то его необходимо выровнять цементно-бетонным раствором. В этом случае, установку алюминиевого окна надо перенести на 1-2 дня – до полного застывания раствора.
3. Перед монтажом нового окна, проем желательно обрызгать водой и прогрунтовать.

Для того чтоб во время демонтажа не повредить оконный проем, усилия надо прилагать в плоскости окна, а не в перпендикулярном направлении. При таком воздействии, крепежные элементы (гвозди) легко будут извлекаться из бетона

Установка алюминиевой рамы

Оконная конструкция из алюминия поступает в частично разобранном состоянии – рама с фурнитурой и стеклопакет – по отдельности.

Рассмотрим, как установить алюминиевое окно. Начнем с монтажа оконной рамы:

1. Если окно поступило в собранном виде, необходимо освободить раму от стеклопакета и створок.

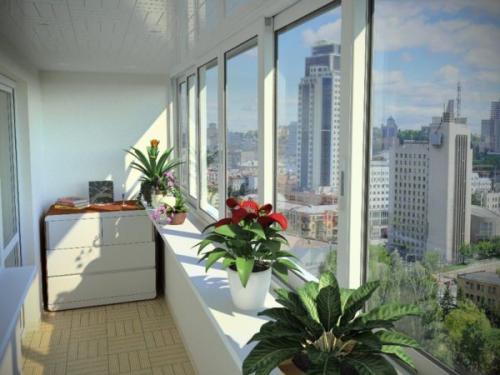

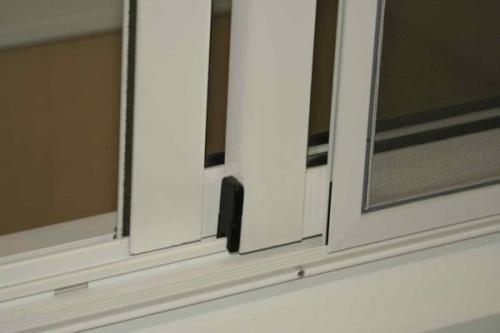

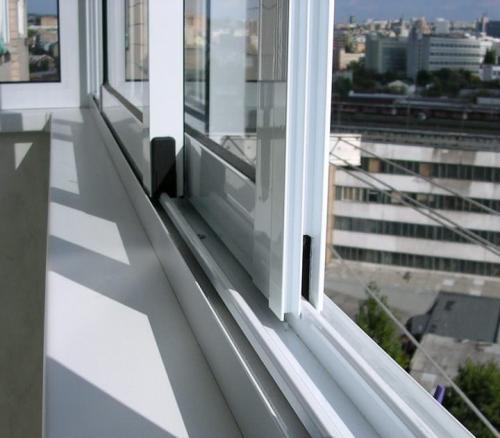

Устройство раздвижных алюминиевых окон. Девять основных преимуществ слайдинговых окон

Удобство применения раздвижной системы налицо – створки цветам не мешают.

1. Раздвижные полотна дают возможность высвободить полезную площадь в комнатах. Это особенно ценно на балконе и в маленьких помещениях.
   После установки слайдорса вам не придется специально оставлять пустое пространство, чтоб отворять створки и проветривать жилище.
2. Благодаря легкости алюминия, нагрузка на несущие конструкции лоджии, балкона, комнаты значительно уменьшается.

Раздвижные окна надежны и долговечны.

1. Производители дают гарантию на их эксплуатацию 10-15 лет.
2. Никакого особенного ухода за такими окнами не требуется. Помимо этого, они имеют самую высокую ремонтопригодность среди всех разновидностей блоков.

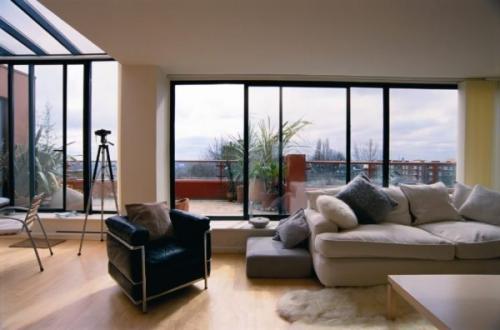

С современным интерьером слайдорсы сочетаются идеально.

1. Раздвижные конструкции универсальны. Оснастив ими перегородки и проемы, вы сможете правильно расставить акценты в интерьере комнат. Такие окна особенно хорошо смотрятся вместе с современной обстановкой.
2. Поставив слайдинговые окна, вы сможете повысить уровень безопасности своего жилища. Например, если сдвинуть оси приборных пазов всего на 1.3 сантиметра. Тогда на них может быть поставлена усиленная запорная фурнитура .
3. Окна из алюминия выигрывают у современных аналогов из дерева практически по всем характеристикам. И одним из важнейших преимуществ тут является стоимость слайдорса. Благодаря сравнительной дешевизне алюминия раздвижные оконные блоки из него стоят не так много.

Такая сетка защитит жилище от комаров, мух и прочих насекомых.

1. Все производимые модели таких моделей могут дополнительно комплектоваться противомоскитной защитой.
2. Алюминиевые окна не подвергаются коррозии.

Демонтаж алюминиевых окон своими руками

Как снять окна на балконе: советы и рекомендации

Демонтаж балконных конструкций может понадобиться при замене холодного остекления на теплое Проводя ремонт в старом доме или квартире, люди часто сталкиваются с необходимостью замены окон на балконах или лоджиях. Демонтаж остекления балкона достаточно долгая, однако, не трудная работа, за которую многие мастера требуют достаточно большую оплату. При этом снять окна на старом балконе можно и самостоятельно, сэкономив значительное количество средств. Но существует и ряд сложностей, которыми сопровождается эта работа.

Как снять алюминиевые рамы на балконе

Особенно опасно выполнять такую работу в многоэтажном доме, начиная с 4 этажа – высока вероятность случайно потерять равновесие и сорваться вниз. Поэтому в этом случае крайне необходимо соблюдать правила техники безопасности, использовать строительные страховочные пояса и привлечь дополнительно товарища для подстраховки. При этом имеются и сложности конструктивного характера, например многие не знают, как снять алюминиевые рамы на балконе или как снять раздвижные пластиковые окна на балконе. Демонтаж пластиковых окон несколько сложнее, чем демонтаж старых деревянных рам, однако его также можно выполнить самому. Подробнее об этом расскажем ниже.

Снять старые окна требуется при их замене, в случаях, когда требуется остеклить лоджию или выполнить работы по остеклению балкона. Но перед началом любых работ требуется провести некоторую подготовку.

При проведении подготовительных работ следует учитывать особенности конструкций, которые необходимо демонтировать

При этом работа по демонтажу не ограничивается съемом только окон и рам, необходимо также убрать старые утеплительные материалы, мусор, пыль, ставни (если таковые есть), подоконник и отливы.

В процессе демонтажа окон на балконе или лоджии, будет выделяться значительное количество мусора и пыли. Это будет происходить даже в том случае, если демонтируются относительно «чистые» пластиковые окна. В случае, если подобные работы происходят в жилой квартире или доме, то обязательно значительное количество пыли и мусора попадет в квартиру с балкона. Это вызывает необходимость принять защитные меры перед тем, как снять окна на балконе.

Следует выделить несколько важных пунктов в подготовке к этой работе :

1. На балконе требуется освободить все свободное пространство для работы. Для этого с него выносят все вещи, мебель и т.д. То же самое делают и в смежной с балконом комнате. Особенно важно убрать ковры (если таковые имеются). Это необходимо для того, чтобы при работе не было помех, которые могут вызвать некоторые неприятности в процессе работ.
2. В случае если имеется мебель, которую невозможно убрать по ряду причин, ее следует упаковать в подготовленный заранее плотный полиэтилен, которым «герметизируют» мебель, а стыки скрепляют скотчем. Это позволит надежно защитить имущество на балконе и в комнате от строительной пыли, которая имеет свойства въедаться в различные материалы.
3. Особое внимание следует уделить половому покрытию, как на самом балконе, так и в смежной комнате и, возможно, в коридоре. Ведь его можно повредить, перенося снятые конструкции, также в пол сильно «въедается» строительная пыль. Чтобы защитить пол его надежно закрывают самоклеющимся плотным полиэтиленом. Также можно закрыть полы и плотным картоном или фанерой – это особенно важно, если в качестве покрытия используется ламинат, паркет или доски. Особое внимание следует уделить окнам и двери между балконом и смежной комнатой – их также закрывают.

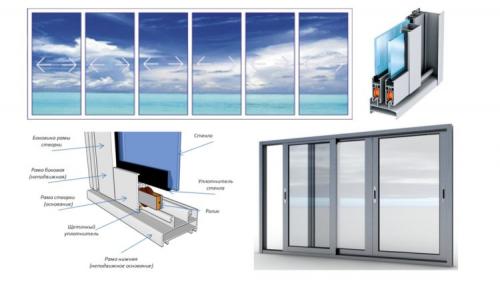

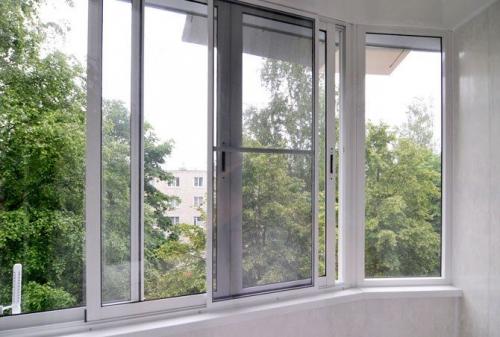

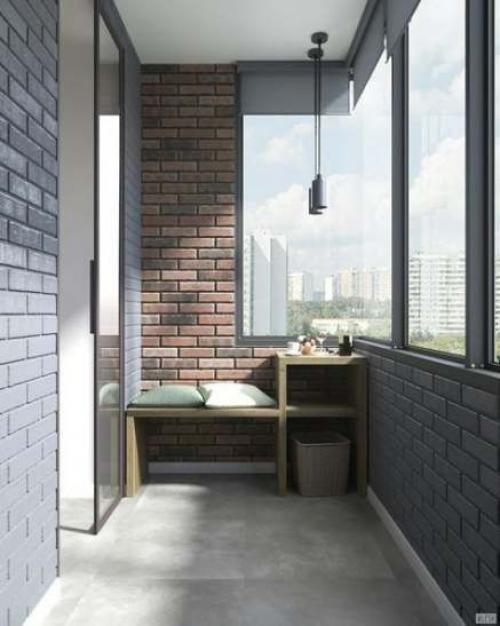

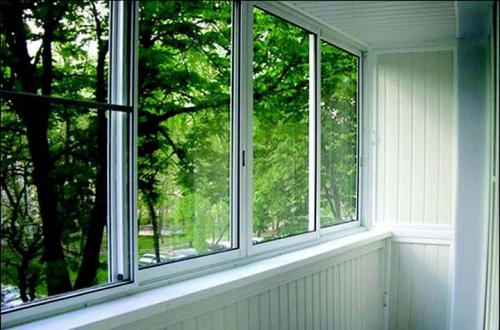

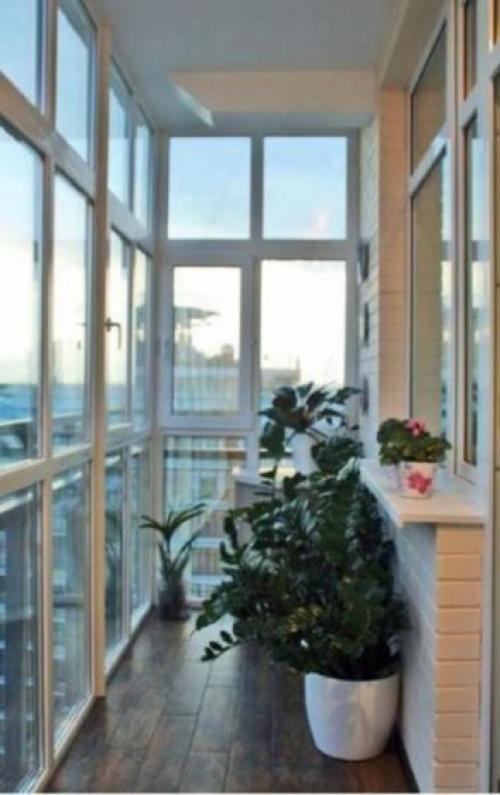

Алюминиевые раздвижные окна на балкон. Балконное остекление алюминиевым профилем

Балконное остекление – это способ не только визуально расширить жилое помещение, но и  дополнительная возможность создать уют и комфорт в доме.

После монтажа улучшаются защитные функции рам: во время дождя внутрь не просачивается вода, лоджию не продувает ветер, не проникает посторонний шум с улицы.

Балконное остекление алюминиевым профилем подходит для экономных хозяев. За конструкциями легко ухаживать, они одновременно вентилируют помещение и удерживают тепло. Профили можно заказать на свой вкус – с раздвижными створками или фиксированными. При желании можно собрать рамы на своё усмотрение, используя угловые адаптеры и соединители.

Листья в конструкции различают по ширине и количеству – чем больше, тем они уже. Ширину и высоту подбирают в зависимости от погодных условий – чем сильнее ветер, тем шире лист.

Для остекления балконов алюминиевый профилем, берут первичный материал (полученный восстановлением глинозёма, вторичный получают из восстановленных ломов, шлаков или отходов).

Глинозём – это окись алюминия, которая содержится в почве. Конструкции покрывают полиэфиром – защитным порошком, который усиливает стойкость к погодным условиям и срок эксплуатации балкона.

• Вертикально.
• Наклонно (окно-купе).
• Глухие.
• Многостворчатые (для лоджий больших объёмов с большим количеством окон).

Способ параллельного открытия створок самый популярный: рама отъезжает в сторону на колесиках и фиксируется на глухой створке, которая не имеет механизма открывания и не даёт раме выехать за пределы балкона.

Вертикальный способ, когда рама поднимается вверх и фиксируется в нужном положении, устанавливается не часто.

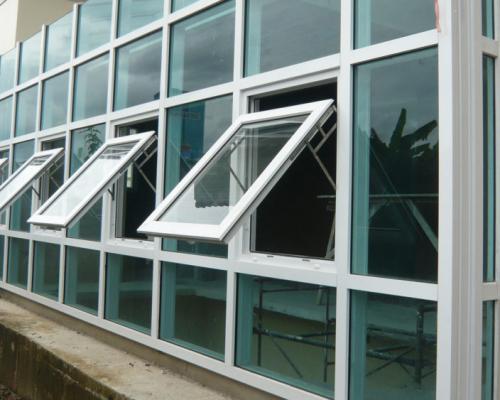

Наклонный способ самый трудоёмкий – створку нужно потянуть к себе, и она выдвинется в сторону как полка в шкафчике. Плюсы – удобно проветривать помещение.

Материалы для раздвижных окон

Установку алюминиевых окон можно проводить холодным или тёплым способом.

Холодное остекление балкона алюминиевым профилем делают в том случае, если в зимнее время не собираются часто выходить на балкон. Алюминий всегда пользовался спросом, но вставлять в него можно только  обычные стёкла.

Тёплый способ: внутрь реек вставляют теплоразделительную вставку, в результате не образуются мостики холода. Для лучшей звукоизоляции вставки наполняют полиуретановыми наполнителями.

В качестве материала можно выбрать дерево, но оно со временем рассыхается и гниёт. Даже специальные растворы не гарантируют защиту от плесени.

Можно установить раздвижные пластиковые стеклопакеты. При самостоятельном монтаже важно, чтобы материал был высокого качества.

Установка раздвижных створок отличается от обычного монтажа окон, но плюс не только в удобстве и освобождении пространства: на окнах регулируются москитные сетки, и её не нужно двигать из стороны в сторону.

Уход за раздвижными окнами

Алюминиевые раздвижные окна на балкон моются, как и обычные, но есть одно неудобство – снимать створки с роликов нельзя – поставить их на место уже не получится.

Для очистки стёкол от пыли и грязи делают спиртовые растворы. Вытирать разводы лучше всего микрофиброй или губкой.

Для мытья наружной части подходят сквиджи (скребки для мойки стёкол). На длинную ручку крепится зажим-насадка.

Ролики и другую фурнитуру нужно периодически очищать и мыть. Тогда срок эксплуатации механизмов увеличится.

Не забывайте проверять работу замочков, смазывать уплотнители и ограничители защитными растворами.

Направляющие желобки лучше пылесосить.

В чём разница пластикового и алюминиевого балконов

Остекление алюминием не только более экономный вариант – профили визуально сложно отличить от пластика.

Что из себя представляет алюминиевый профиль: это прямоугольная рейка или брусок из металла, разделённый внутри на изолированные камеры (обычно изготовлены из прессованного сплава алюминия).

Чем толще внутренние перегородки и больше полых камер, тем прочнее и балконная конструкция.

Хоть профиль из пластика отличается повышенной устойчивостью к растворителям, кислотам, щелочным и минеральным маслам, люди продолжают покупать алюминиевые профили, ведь стоимость на материал ниже в несколько раз, а качество остаётся на высоком уровне.

Металлические конструкции бывают распашными, рамными, безрамными, раздвижными. Рамочный алюминиевый каркас удерживает стекло с несколькими камерами.

Основу для створок и рам – металлические профили для балкона, изготавливают со сплавами цинка, марганца или магния (не в чистом виде). Поверхность покрыта водоотталкивающим составом, что гарантирует защиту от ржавчины.

Алюминиевый профиль для балкона стоит недорого в отличие от пластмассы (термопластичного прозрачного полимера хлористого винила).

Для усиления тепловых качеств, профили устанавливают со специальными термовкладышами внутри реек, которые улучшают теплоизоляцию внутри лоджии.

Ещё один плюс металлического профиля – его лёгкость и простота в установке. Металлическая обрешётка создаёт меньше давления на оконное стекло и бруствер (парапет). Остекление балкона алюминием рекомендуют проводить в домах с повышенной аварийностью.
