Как правильно установить алюминиевые окна. Как пошагово выполнять установку алюминиевых окон

Как правильно установить алюминиевые окна. Как пошагово выполнять установку алюминиевых оконПри установках алюминиевого окна проводятся подготовительные работы. В этот процесс входит демонтаж,
пришедшего в негодность, или нуждающегося в замене, а затем все
подготавливается к началу установки. Удаление требует наличия инструментов и
приложения усилий.

Выполнение
снятия

Чаще всего демонтировать приходится старые деревянные
оконные блоки, их распиливают на отдельные участки, поддевают фомкой и удаляют.
Приступать стоит к области окна, внизу конструкции, а затем к верхней. Когда
окно удалено, снимают подоконник, применяя молоток и зубило.

Далее проем необходимо подготовить:

  • удаляют
    крепежные элементы;
  • убирают
    осколки бетона;
  • при
    необходимости проем выравнивают, применяя стандартный раствор.

После выравнивания нужно дождаться просыхания (обычно это
занимает 2 дня).

Монтаж рамы

Окна из алюминия создаются по последним технологиям,
благодаря чему они отличаются надежностью, но для этого нужна грамотно
выполненная монтаж. Реализация систем производится в частичной сборке, даже
если доставка выполняется в собранном виде, нужно снимать створки и
стеклопакеты.

Первой монтируют раму, выравнивание выполняют (для этого
используются клинья), ориентируясь на строительный уровень. Выемки для
креплений выполняются по всей протяженности стенового проема и рамы. Благодаря
применению дюбель-гвоздей анкерные пластины укрепляют. Первый саморез помогает
монтировать систему относительно стены (через отверстия в пластине), а второй —
закрепить раму.

Пеной обрабатывается весь периметр, а после истечения 2
часов, клинья вынимают и заполняют оставшиеся участки. Излишки удаляют после
застывания пены. От рамы до стен по бокам отходят на расстояние 5 миллиметров.
Если промежуток для выравнивания больше, требуются пластины.

Стальная защита проема

В области рамы (снизу) фиксируется паропроницаемая пленка.
Отлив фиксируют к нижней области рамы снаружи, а зазоры скрывают, применяя пену
монтажную. После удаления излишков применяют герметик. Подоконник заводят под
область рамы, и вставляют в специальный паз. Крепление производится на
монтажную пену, подоконник выравнивают, а в зоне сопряжения с рамой
используется герметик.

Стеклопакет и
фурнитура

Конечным этапом является монтирование стеклопакетов и
створок, также регулируют детали фурнитуры. Вкладыши располагают по периметру,
монтируют стеклопакеты, фиксируя штапиками. Для этого требуется резиновый
молоток. Стеклопакеты установить непросто, поэтому лучше воспользоваться
профессиональными услугами. Фурнитуру проверяют, ручку ставят горизонтально, а
створку одевают на нижнюю петлю.

В петлю сверху заводят петлю-уголок и фиксируют штифтом.
Проталкивание выполняется до защелкивания. Грамотная регулировку фурнитуры
(подтягивание, ослабление шурупов крепежа) поможет избежать необходимости
преждевременного ремонта.

Установка раздвижных конструкций

  1. После
    удаления прежнего окна крепят раму (без стеклопакетов), выравнивание
    выполняют клиньями, и пользуясь уровнем.
  2. По раме
    и стеновой конструкции производят сверление выемок для крепежей.
  3. При
    необходимости применяются пластины.
  4. Раму
    закрепляют к стене.
  5. Размещенную
    раму покрывают пеной, начиная с нижнего участка, и продвигаясь вверх по
    периметру. Удаляют клинья, наполняют пустоты.

Раздвижные системы являются системой направляющих
со створками, они перемещаются благодаря роликам, и по желанию заказчика могут
быть скомбинированы с глухими створками.

После монтажа основной конструкции приступают к монтажу
створок, а также деталей фурнитуры:

  • снизу
    створок крепят ролики, обычно 2-3 штуки;
  • к торцам
    крепят щеточный тип уплотнителя (он помогает снизить проникновение шума в
    помещение, а также избежать пыли с улицы);
  • в
    полозья сначала размещают верхнюю часть створки, после чего опускают на
    нижнюю часть конструкции;
  • в конце
    монтируется подоконник, если он предусмотрен по плану.

Монтаж алюминиевых окон по госту. ГОСТ 21519-2003 БЛОКИ ОКОННЫЕ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ.

ГОСТ 21519-2003БЛОКИ ОКОННЫЕ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ

ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 14 мая 2003 года

ВВЕДЁН в действие с 1 марта 2004 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России №77 от 20 июня 2003 года

Предисловие

Евразийский совет по стандартизации, метрологии и сертификации (ЕАСС) представляет собой региональное объединение национальных органов по стандартизации государств, входящих в Содружество Независимых Государств. В дальнейшем возможно вступление в ЕАСС национальных органов по стандартизации других государств.

При ЕАСС действует Межгосударственная научно-техническая комиссия по стандартизации, техническому нормированию и сертификации в области строительства (МНТКС), которой предоставлено право принятия межгосударственных стандартов в области строительства.

Цели, основныепринципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и МСН 1.01-01-96 "Система межгосударственных нормативных документов в строительстве. Основные положения".

1. Область применения

Настоящий стандарт распространяется на оконные и балконные дверные блоки (далее - "оконные блоки", "изделия"), изготавливаемые с использованием профилей из алюминиевых сплавов и предназначенные для применения в зданиях и сооружениях различного назначения.

Допускается распространение требований настоящего стандарта на витринные оконные блоки и витражные светопрозрачные конструкции, изготавливаемые по рабочей проектной и технической документации и рассчитанные на эксплуатационные нагрузки.

Стандарт не распространяется на изделия с раздвижным открыванием створок, навесные фасадные конструкции, а также на оконные блоки специального назначения в части дополнительных требований к пожаробезопасности, защите от взлома и т.д.

Область применения конкретных марок изделий устанавливают в зависимости от условий эксплуатации в соответствии с действующими строительными нормами и правилами и требованиями настоящего стандарта.

Стандарт может быть применен для целей сертификации.

Источник: https://alyuminievye-okna.aystroika.info/stati/kak-ustanavlivat-okna-iz-alyuminievogo-profilya-kak-ustanovit-alyuminievye-okna

Установка отливов на алюминиевые окна. Подгонка и монтаж оконных отливов

Как правильно установить алюминиевые окна. Как пошагово выполнять установку алюминиевых окон 01

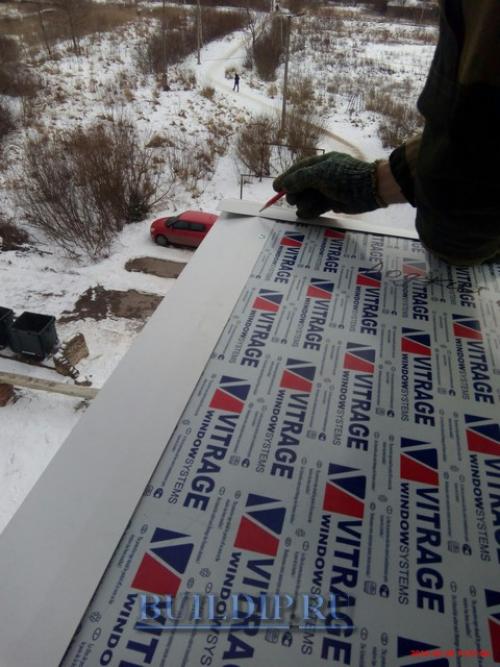

Фото подгонки отливов при остеклении балкона.

Технология монтажа алюминиевых конструкций отличается от технологии монтажа металлопластиковых окон, отливы по своей конфигурации то же имеют отличия. В поперечном разрезе они представляют собой развернутый угол с полками 30 и 70мм.

При установке отлива узкая полка направлена внутрь балкона, широкая (выполняется с загибом на конце для жесткости) – смотрит наружу.

Как правильно установить алюминиевые окна. Как пошагово выполнять установку алюминиевых окон 02

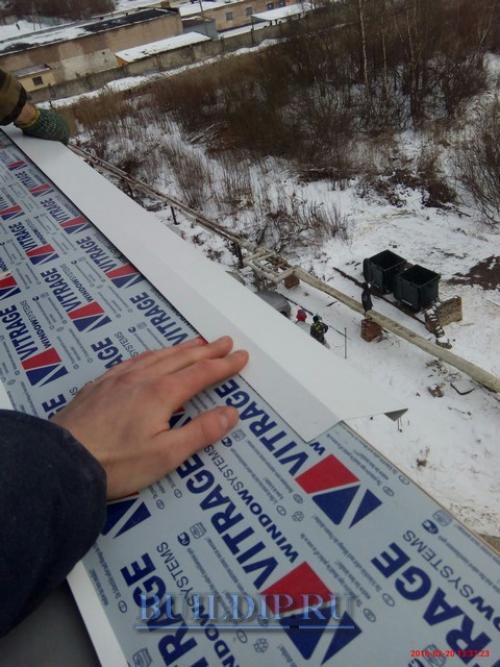

Разметка и подгонка отливов осуществляется следующим образом. Отливы начинают монтироваться с боковых сторон балкона. Рулеткой замеряют длину отлива, она берется по боковому подоконнику, а именно от края, который упирается в стену здания, до наружного угла и добавляется 70 мм для нахлеста на передний отлив и образования углового соединения.

На угловом конце отлива выполняется подрезка. Чертится линия поперек отлива на расстоянии 65 мм от края. По ней меньшая полка (30 мм) срезается полностью, большая (70 мм, с заворотом) сгибается наискосок, по линии, которая соединяет углы оставшегося квадрата по диагонали. На загнутую часть, при установке, ложится передний отлив, она необходима для соединения отливов между собой. Загнутую часть можно уменьшить, оставив полоску вдоль сгиба шириной примерно 20 мм, этого вполне достаточно для соединения угла.

Подгонка бокового отлива закончена, с другой стороны балкона она производится аналогично.

Как правильно установить алюминиевые окна. Как пошагово выполнять установку алюминиевых окон 03

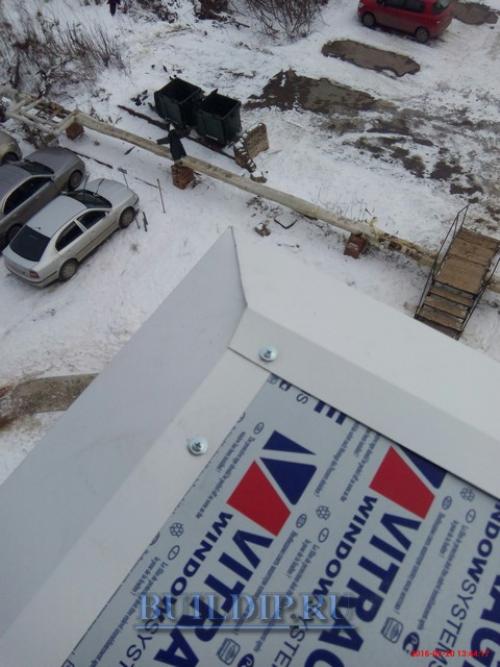

Монтаж отливов на балконе с выносом подоконника.

Передняя планка подрезается так же, за исключением загиба, его быть не должно. После разметки и среза меньшей полки угла, большая полка срезается наискосок без загиба. Эта операция делается с обеих сторон переднего отлива. Его углы ложатся поверх загнутых полок боковых планок. Ввиду большой длины балкона, передний отлив скручивается из двух частей.

Узкая полка отливов должна полностью лечь на подоконник (поверх него, вдоль), а широкая (лицевая) с наклоном на улицу над обшивкой каркаса балкона.

Монтаж алюминиевых витражей. Инструкция: этапы монтажа алюминиевых конструкций

    Монтаж алюминиевых витражей. Инструкция: этапы монтажа алюминиевых конструкций
    Монтаж алюминиевых витражей. Инструкция: этапы монтажа алюминиевых конструкций

Этап 1: Изучение монтажной схемы

Перед монтажом любой алюминиевой светопрозрачной конструкции обязательно изучаются её размеры, определяется месторасположение и выбирается средство крепежа. Определяется комплектность изделия согласно конструкторской документации, комплектовочной ведомости и накладной.

Существуют два типа светопрозрачных конструкций, отличающиеся по способу установки и крепления к конструкциям здания:

  • встраиваемый витраж с установкой в проём, который может выполнять роль внутренней перегородки
  • навесной фасад или витраж с боковым креплением к вертикальной стене, где монтажные кронштейны позволяют учитывать температурное расширение элементов конструкции

Конструкция витража представляет собой стоечно-ригельный каркас, где основными несущими элементами являются стойки. Соединительными и поддерживающими заполнение элементами являются горизонтальные ригели. Ригели соединяются со стойками через закладные детали, посредством самонарезающих винтов.

Образованные стойками и ригелями проёмы, заполняются листовым материалом: светопрозрачным или глухим, в т. ч. c утеплителем. В эти же проёмы могут быть установлены окна со створками и двери.

Этап 2: Предварительная подготовка проёмов, стен и монтажных швов

Стены здания и проёмы тщательно очищаются от разных загрязнений, масляных пятен, пыли и наледи. Поврежденные зоны восстанавливаются. Если требуется, то производится демонтаж старых изделий.

При монтаже встраиваемых витражей, в строительных проёмах согласно рабочей документации устанавливаются закладные детали для крепления элементов конструкции.

При установке навесных витражей монтажные кронштейны крепятся анкерами к стене.

Количество монтажных кронштейнов и их расположение должно соответствовать рабочей документации.

Этап 3: Подготовка площадки

Перед началом монтажа важно подготовить площадку для сборки элементов светопрозрачной конструкции по секциям с учётом используемых видов профиля. Также готовятся все необходимые для монтажных работ инструменты.

На подготовительной площадке устанавливаются подставки для сборки, которые должны иметь мягкое покрытие, обеспечивающее сохранность всех элементов.

Этап 4: Сборка секций

По маркировке на упаковке или на самой детали определяются элементы собираемой секции. Стойки, в соответствии с чертежом, раскладываются фигурной стороной профиля вверх на подготовленные подставки. Раскладка идёт так, чтобы закладные детали находились друг напротив друга. На закладные детали надеваются ригели, также фигурной стороной профиля вверх. Ригели крепятся к закладным деталям при помощи самонарезающихся винтов. На этом этапе определяется верх и низ секции.

У витража, устанавливаемого в проём, например у перегородки, на нижнем конце стойки закрепляется неподвижная стальная пластина. На верхнем конце стойки также закрепляется закладная деталь со стальной пластиной, которая выдвигается на расстояние до 50мм.

У навесного витража на нижнем конце стойки производится закрепление закладной детали, которая при монтаже входит в зацепление со стойкой нижестоящей секции витража.

Этап 5: Монтаж конструкции

Внимание! При монтаже витража подъёмными механизмами, важно обеспечить сохранность элементов секций и их декоративное покрытие. Для этого применяются текстильные стропы.

Различаются два способа монтажа: монтаж единой секции в проём и смешанный способ монтажа с последовательным соединением секций и ригелей.

Как установить алюминиевые окна на веранду. Разновидности алюминиевого остекления

Традиционные распашные окна из алюминия встречаются довольно редко, поскольку сама специфика материала не обеспечивает достаточной жесткости рамы. Она может довольно легко деформироваться с нарушением плоскости проема, что вызовет разрушение стекла, а это чревато травмами и прочими неприятностями. Поэтому основным видом являются портальные системы. Другое их название — раздвижные окна. Они обеспечивают достаточную жесткость рам, поэтому установка раздвижных окон из алюминиевого профиля на веранде на даче не создает никакой опасности и не стесняет людей, находящихся рядом.

Интересный вариант конструкции — сдвижные окна. Часто такое остекление делается без парапета, то есть проем занимает все пространство от пола до потолка веранды. Сдвижные алюминиевые окна или двери для веранды устроены таким образом, что все полотно профиля может быть сдвинуто в одну или обе стороны, образуя большой открытый проем. Для этого у каждой створки имеется своя плоскость движения, независимая от других. Первая створка, смещаясь, входит в контакт со второй створкой, та, в свою очередь, зацепляется за третью и так далее, пока все полотно не будет полностью сдвинуто до упора. В результате все створки оказываются собраны в одну пачку в левом или правом крайнем положении. При необходимости закрыть полотно все действия производятся в обратном порядке.

Раздвижные рамы имеют конструкцию, схожую с описанной, но, как правило, многорядовости не имеется. Обычно изготавливаются два ряда створок, которые попарно могут сдвигаться одна на место другой.

Входят в моду панорамные окна, которые достаточно легко и недорого сделать из данного профиля. Панорамное алюминиевое остекление веранды обеспечивает свободный обзор окрестностей и создает высокую степень освещенности помещения, но лишает людей, находящихся внутри, некоторой степени приватности. Находиться на виду у всех желающих — не самая приятная ситуация, которую многие люди расценивают как некомфортную и неуютную.

Планируя монтаж алюминиевого остекления на веранде, следует учитывать этот момент. Впрочем, существуют способы установить матовый пластик (например, сотовый поликарбонат) вместо прозрачных стекол, что устранит возможность обзора снаружи.

Возможны и другие варианты конструкции профиля, например, съемные или витражные. Они неудобны в эксплуатации и уходе, поэтому широкого распространения среди владельцев частных домов или дач не имеют.

Направляющие для алюминиевых окон. Виды фурнитуры для алюминиевых окон

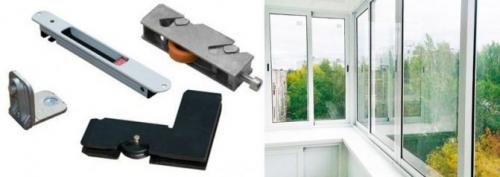

Раздвижные холодные алюминиевые окна используются чаще всего на балконах и террасах. Они оснащены самой простой фурнитурой – ручка-защелка и ролики. Ролики предназначены для передвижения створки. Ручка-защелка выполняет роль фиксатора створки. Запирания створки в привычном виде в раздвижных холодных алюминиевых окнах нет.

Направляющие для алюминиевых окон. Виды фурнитуры для алюминиевых оконФото: комплект фурнитуры для раздвижного холодного алюминия Поворотная и поворотно/откидная фурнитура. Это самый распространенный вид фурнитуры в России.

Бывает двух видов:

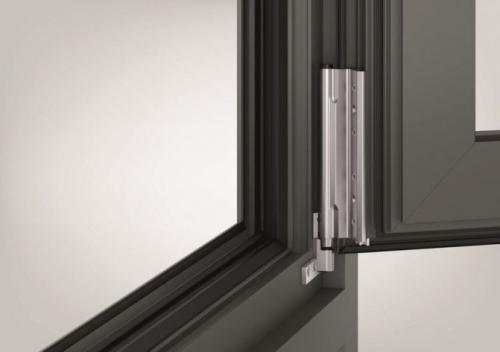

  • Традиционная – такая же, как для пластиковых окон. Исключением являются петли, они должны быть специального способа крепления. Традиционная фурнитура дешевле специальной, но подходит не для всех моделей алюминиевого профиля.

Направляющие для алюминиевых окон. Виды фурнитуры для алюминиевых оконФото: петли в алюминиевый профиль крепятся на закладную деталь

  • Специальная – фурнитура, которая сконструирована именно для алюминиевого профиля. В этом случае набор состоит из запорных и передающих движение элементов, которые связываются между собой при помощи плоской штанги, а ручка имеет специфическое крепление. Специальную «алюминиевую фурнитуру» предлагают много производителей, установить ее можно во все профильные алюминиевые системы. Остается только выбрать наиболее подходящий способ открывания. Минусом этого вида фурнитуры является более высокая стоимость.

Направляющие для алюминиевых окон. Виды фурнитуры для алюминиевых оконФото: из алюминия можно делать окна с привычным поворотным или поворотно/откидным открыванием

Фрамужное открывание

Распространенные виды открывания алюминиевых конструкций:

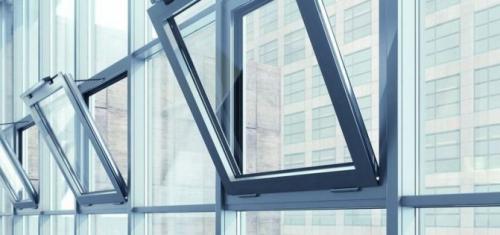

  • Нижнеподвесная – петли устанавливаются на нижней стороне створки, которая откидывается. Фрамуги удобны для высокорасположенных окон. Поток воздуха при проветривании уходит вверх, исключая сквозняки. Минусом можно считать неудобство ручного открывания, если створка расположена довольно высоко.

Направляющие для алюминиевых окон. Виды фурнитуры для алюминиевых оконФото: нижнеподвесные фрамугиЭтот вид фрамуг можно укомплектовать механизмом дистанционного открывания Roto E-ТЕС drive, что решит вопрос с открыванием.

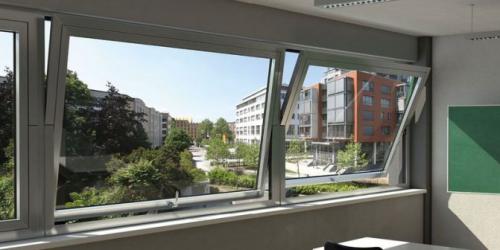

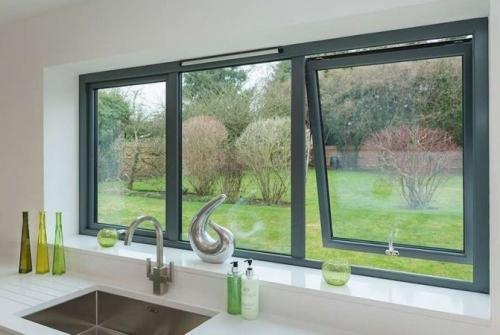

  • Верхнеподвесная – петли располагаются на верхней части створки, она приподнимается и фиксируется в таком положении. Верхнеподвесные фрамуги часто используют в фасадном остеклении, а створки открываются наружу. Это эргономичный и удобный вид открывания. К плюсам верхнеподвесных фрамуг можно отнести ручку, расположенную на доступной и удобной высоте для открывания, и экономию пространства возле окна при проветривании. Не нужно убирать предметы с подоконника.

Направляющие для алюминиевых окон. Виды фурнитуры для алюминиевых оконФото: верхнеподвесные фрамуги

Поворотные окна вокруг оси

  • Центральноповоротная – поворачивается вокруг вертикальной оси.

Полностью такие створки не распахиваются, но поворачиваются на 180°, что удобно для мытья окон, но пока непривычно для россиян. Створка фиксируется под различным углом поворота, что предотвращает возможность выпадения.

Поворотные вокруг оси створки обладают повышенной взломостойкостью в базовой комплектации. Механизм отличается легкостью управления даже на больших и высоких створках.

Направляющие для алюминиевых окон. Виды фурнитуры для алюминиевых оконФото: створка, поворотная вокруг вертикальной оси

  • Среднеподвесные – створка может поворачиваться вокруг горизонтальной оси, Среднеподвесные створки могут быть разной формы – прямоугольные или круглые. Вес створок достигает 200 кг, а площадь створки до 5 кв.м. Иногда этот способ открывания единственно возможный для открывания круглых окон. Он подойдет для комфортного проветривания – холодный воздух направляется к потолку и успевает согреться, прежде чем дойдет до пола.

Направляющие для алюминиевых окон. Виды фурнитуры для алюминиевых оконФото: среднеподвесная створка, поворотная вокруг горизонтальной оси

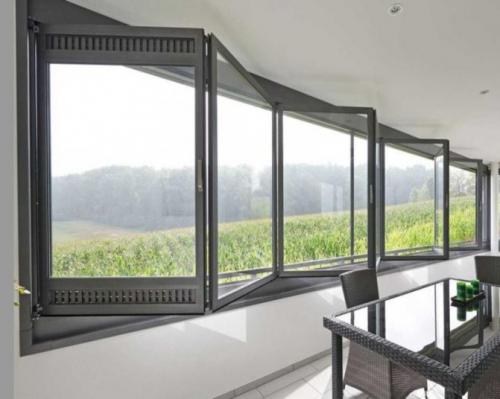

Раздвижные окна из теплого алюминия

Складывающиеся сдвижные конструкции особенно популярны в остеклении балконов, лоджий, террас и ресторанов. Они не занимают много места для открывания створки и позволяют открыть максимально широкий проем. К недостаткам раздвижных конструкций можно отнести их высокую цену.

Направляющие для алюминиевых окон. Виды фурнитуры для алюминиевых оконФото: складывающиеся алюминиевые окна «гармошка» – проем можно открыть полностью

Направляющие для алюминиевых окон. Виды фурнитуры для алюминиевых оконФото: сдвижные теплые алюминиевые окна и двери

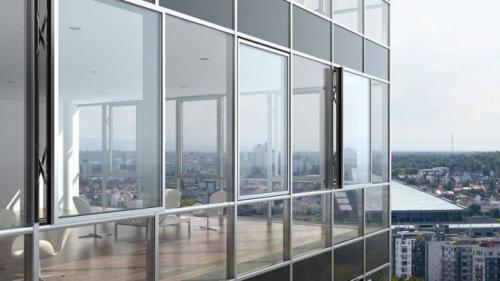

Параллельно-отставные алюминиевые окна

Редкий вид открывания в России, используется в основном в фасадном остеклении. Параллельно-отставная створка выдвигается во внешнюю часть здания для проветривания примерно на 20 см. Подходит для створок больших размеров (2000х3000мм). Может комплектоваться механизмом дистанционного открывания.

Направляющие для алюминиевых окон. Виды фурнитуры для алюминиевых оконФото: параллельно-отставные алюминиевые окна прекрасно вписываются в сплошной стеклянный фасадПлюсом является то, что при открывании створка не занимает внутреннее пространство, минусом – при таком виде открывания возможно попадание внутрь осадков и снега.

Как собрать и установить алюминиевые окна. Преимущества и недостатки окон из алюминиевого профиля

Выше упоминалось о гибкости профиля из алюминия, благодаря чему можно создавать оконные и дверные конструкции разного стиля, форм, которые будут отлично смотреться в любом интерьере. Важную роль играет и его внешний вид. Но это не самые главные и отличительные преимущества от деревянных и пластиковых окон, а следующие:

Долговечность

70 лет. Вот какой срок службы гарантируют производители алюминиевых окон. Согласитесь – это довольно длительное время, в течении которого не нужно будет заботиться о покупке и монтаже новых окон, а просто наслаждаться их красивым видом. Дополнительным плюсом являются их неизменные свойства и характеристики.

Но это касается только профильной системы. Срок службы фурнитуры и стеклопакета намного меньше.

В процессе эксплуатации окон как пластиковых, так и алюминиевых фурнитура изнашивается, окна начинают плохо открываться и закрываться. В таком случае следует произвести регулировку петель. Фурнитура окон различных производителей может несколько отличаться, поэтому в случае если у вас стоят окна Rehau, тогда рекомендуем ознакомиться со статьей.

Прочность

Профильная система стойкая к ржавлению, ультрафиолетовым лучам и температурным перепадам, от этого она долгое время исполняет свои функции. Поэтому в торгово-развлекательных центрах профиль для входных групп изготавливают из алюминия.

Этот материал хорошо справляется с физическим воздействием, а значит, более надежных окон тяжело найти.

Экологичность

Алюминиевые конструкции безвредны. Они не имеют запаха и не выделяют аллергенов и вредных химических веществ на протяжении всего срока службы.

Также следует отметить такие достоинства :

  • хорошая пропускная способность света из-за уменьшения оконной рамы;
  • огнестойкость. Алюминий выдерживает высокие температуры, от чего повышается пожарная безопасность помещения;
  • простота в уходе. Можно при мытье окон использовать активные чистящие средства;
  • технологичность установки. Профильные системы применяются в остеклении больших проемов;
  • эстетика внешнего вида. Алюминиевый профиль хорошо сочетается с другими материалами. Также может иметь любой цвет, даже под старину;
  • окна из алюминия имеют любой способ открывания;
  • лучшая ремонтопригодность по сравнению с другими типами профилей;
  • отвечают всем требованиям по теплоизоляции и звукоизоляции, непроницаемости воздуха и другим нормативным показателям.

Среди недостатков алюминиевых окон :

  • высокая теплопроводность. Алюминий – это, прежде всего, металл, который в особо холодных климатических условиях уступает деревянным и пластиковым окнам. Поэтому в конструкцию помещают полиамидную теплоизоляционную вставку. Так появились виды алюминиевых профилей для окон: теплый и холодный;
  • высокая стоимость. Она обуславливается сложным и дорогим процессом производства профиля. Таким образом, его цена превышает цену пластикового профиля, а стоимость окна из алюминия равняется стоимости окна из клееного бруса;
  • подверженность электрохимическому разрушению.
