Одна из самых важных характеристик окна. Оконный ПВХ-профиль

Одна из самых важных характеристик окна. Оконный ПВХ-профиль

Бренд производителя и место производства – важные критерии, но свойства разных моделей даже одной марки могут существенно отличаться. Ключевыми являются следующие характеристики профиля :

• Толщина стенок и класс – показатели, дающие общее представление о материале. Класс B (C) – это изделия из пластика толщиной 2,7 мм, применяемые, в частности, в объектном строительстве. Класс A характерен для более дорогих вариантов. Здесь толщина стенок начинается от 3 мм, что явно лучше для прочности, а также звуко- и теплоизоляции. Особенно это заметно в крупногабаритных конструкциях (балконных группах, французских окнах и пр.).
• Наличие и тип армирования говорят о жесткости и долговечности системы. Профиль без армирования встречается редко, и это будет либо самый дешевый вариант, либо один из самых дорогих. Последние производят из пластика, армированного фиброволокном в массе. Если же армирование выполнено металлопрофилем, важны его форма и толщина стенок. Так, труба квадратного сечения надежнее Г-образного изделия.
• Количество камер – параметр, о котором говорят больше других. Дорогие пяти-, шестикамерные модели априори хорошо армированы и изготовлены из высококачественного пластика, что также влияет на безопасность. К тому же здесь более широкий профиль, позволяющий установить лучшие стеклопакеты и фурнитуру. Но самое главное – они пропускают меньше шума и тепла. Например, сопротивление теплопередаче трехкамерного изделия – около 0,7 м²C/Вт, а шестикамерного – больше 1 м²C/Вт.
• Способ окрашивания приобретает значение, если белый цвет по каким-либо причинам не подходит. Распространены две методики – пленочная ламинация и окрашивание пластика в массе. Наиболее надежный и эстетичный вариант – совмещение двух технологий, дающее максимальный эффект.

Окна ПВХ это. Что такое окна ПВХ

Мне нравится

Что такое пвх окна?

ПВХ окна, это окна, которые изготавливаются из поливинилхлорида. Поливинилхлорид (сокращенно — ПВХ) синтезирован из нефтепродуктов. Как и многие другие полимеры, он весьма долговечен. Изделия из него обладают долговечностью, стойкостью к атмосферным воздействиям, ему не страшны ни солнечные лучи, ни влага, ни природные микроорганизмы, ни насекомые.

Благодаря специальным добавкам-модификаторам ПВХ для оконных профилей — нехрупкий и в то же время достаточно жесткий материал. По прочностным характеристикам он лучше деревянного. Современные качественные пластиковые окна выдерживают морозы до -50 и жару до +60 градусов.

Состав ПВХ

Поливинилхлорид - 43% этилена, добываемого из нефти, около 57% связанных соединений хлора, добываемых из обычной поваренной соли. Эти перечисленные вещества вступают в химическую реакцию, образуется винилхлорид, который полимеризацией превращается в поливинилхлорид в виде белого порошка или мелких гранул. Кроме того, в состав поливинилхлорида, предназначенного для производства пластиковых окон, добавляются различные компоненты: стабилизаторы, модификаторы, разнообразные пигменты, которые обладают красящими свойствами.

Стабилизаторы

переработка ПВХ в готовое изделие, производится при t выше 120°С. В таких условиях ПВХ деструктирует. Для предотвращения этого процесса в рецептуру вводят стабилизаторы. В качестве стабилизаторов используют неорганические и органические соединения свинца,олова, бария, кальция, цинка. Современная технология исключает выделение токсичных веществ готовым изделием (если только его не нагреть до температуры плавления, что равносильно пожару в помещении): специальные пассивирующие добавки делают материал экологически безупречным. Свинец в составе стабилизатора находится в связанном состоянии и не влияет на здоровье человека.

Модификаторы

служат для придания готовым изделиям из ПВХ ударной прочности.

Красители

Универсальным красящим пигментом с высокой разбеливающей способностью является двуокись титана. Этот пигмент придает белым профилям яркость и способствует максимальной атмосферостойкости ПВХ профиля при наружном применении. Для придания профилю коричневого цвета используется оксид железа.

Наполнители

предназначены для улучшения физико-химических характеристик пластикового профиля и расширения возможностей его обработки, а также в целях экономии ПВХ сырья в рецептуру добавляется специально обработанный мел.

Смазки

необходимы для нормального протекания процесса экструзии ПВХ профиля. Внутренние смазки увеличивают текучесть ПВХ при переходе его в вязко-текучее состояние, а внешние предохраняют смесь от прилипания к горячим металлическим частям оборудования.

Элементы пластиковых окон. Устройство окна

Для производства пластиковых окон используется синтетический полимер поливинилхлорид , сокращённо - ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна - это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида - профиль . Проще говоря, профиль - это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

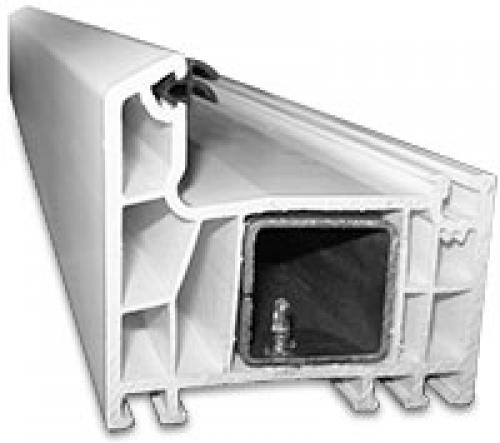

На следующем рисунке изображён оконный профиль в разрезе:

Рамный профиль

Как видите, внутри он поделён пластиковыми перегородками на несколько независимых друг от друга полых секций - камер . Именно их имеют ввиду, когда говорят, сколько камер имеет окно. Чем больше камер в профиле, тем выше теплоизоляция и шумоизоляция окна. Оконный профиль может иметь от 3 до 8 камер. На нашем примере изображён 5-камерный профиль Veka Softline. Для наглядности на рисунке ниже камеры условно раскрашены в разные цвета:

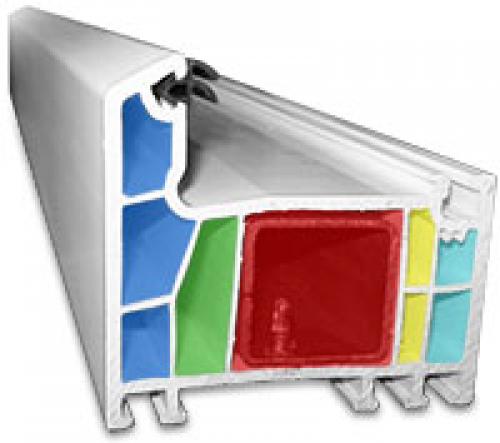

Воздушные камеры внутри профиля

Обратите внимание на среднюю, самую большую камеру (обозначена красным цветом) - сюда вставляется армирующий стальной вкладыш, придающий раме дополнительную жёсткость и предохраняющий её от деформаций и разрушения вследствие температурных перепадов. В зависимости от типа профиля (рамный, створочный, импостный и т.д.) и его марки применяются различные по своей форме армирующие вкладыши (см. рисунок ниже): П-образные, Г-образные, с квадратным сечением и др.

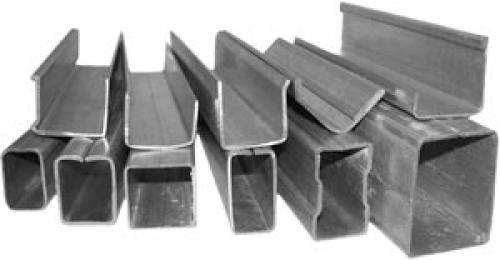

Виды армирующих вкладышей

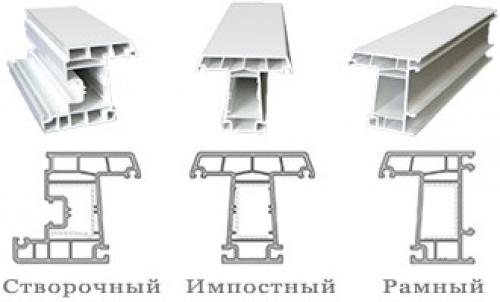

Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов - перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп - аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку - ту, на которой стоит ручка.

Конструкция окна

Рассмотрим конструкцию двустворчатого пластикового окна. Часто двустворчатым называют не только окно, обе половины которого оборудованы створками (открываются), но и окно, в котором имеет створку только одна половина, а вторая - « глухая » - не открывается, как в следующем примере:

Двустворчатое окно (« двушка »)

Для производства пластиковых окон используется синтетический полимер поливинилхлорид, сокращённо - ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами.

Основной элемент любого окна - это рама (каркас)

Для изготовления рамы используется специальный элемент из поливинилхлорида - профиль. Проще говоря, профиль - это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

Рамный профиль

Воздушные камеры внутри профиля

Виды армирующих вкладышей

Сборка каркаса для створки

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля.

Импостный профиль

Импостный профиль применяется для изготовления импостов - перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

• Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы.
• В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп - аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания.
• На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку - ту, на которой стоит ручка.

Конструкция двустворчатого пластикового окна

Часто двустворчатым называют не только окно, обе половины которого оборудованы створками (открываются), но и окно, в котором имеет створку только одна половина, а вторая - «глухая» - не открывается, как в следующем примере:

• Основой окна, как уже было сказано, является рама .
• Рама стандартного окна разделена по вертикали на 2 части с помощью имп о ста .
• Одна половина окна часто (но не обязательно) делается глухой , т.е. не открывающейся. В неё устанавливается стеклопакет . Пакет закрепляется в раме штапиками . Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
• Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка . Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из рамного профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
• На створке в специальном фурнитурном пазу крепится запорный механизм - фурнитура . Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы - поворотный и поворотно-откидной ). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
• На раме, створке, импосте и штапиках установлены резиновые уплотнители , обеспечивающие герметичность окна.
• На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

Источник: https://amerikanskie-okna.aystroika.info/stati/iz-kakih-materialov-proizvodyat-sovremennye-derevyannye-okna-no6-provetrivanie-derevyannyh

Описание окна. По форме

Главным критерием выбора для большинства потребителей остаются габариты и форма оконных конструкций, так как технологические ограничения влияют на способ устройства проёмов в наружных стенах и оформление фасадов зданий, разрабатываемых ещё на стадии проектирования объекта. По форме рамы и стеклопакетов, оконные ПВХ-конструкции подразделяются на следующие типы.

Радиусные

Предназначены для оформления эркеров, зимних садов, либо комнат с нестандартным очертанием наружных стен в плане. Выполняются в виде сегментов, либо изготавливаются на заказ, с использованием эксклюзивных гнутых створок. Сегментная продукция, в зависимости от ширины каждой створки, создаёт иллюзию радиусной кривой.

Преимущества :

• достойный внешний вид;
• точное совпадение контуров помещения и оконных конструкций, что особенно актуально при оформлении ленточного остекления.

Недостатки :

1. высокая цена;
2. сложность монтажа;
3. большое количество нестандартных деталей, что влечёт за собой сложности в ремонтопригодности и взаимозаменяемости.

Средняя рыночная цена на сегментные окна начинается от 7 – 10 тыс. руб. за 1 м², а гнутые (моллированные) конструкции являются товарами повышенной ценовой категории и не могут стоить меньше, чем 12 – 15 тыс. руб. за 1 м².

Треугольные

Специфические окна, которые монтируются преимущественно во фронтонах мансардных этажей, а угол наклона профилей повторяет очертание скатной крыши. Реже используются при оформлении индивидуальных фасадов, в составе сложного ансамбля из нескольких элементов заполнения проёмов.

Преимущества :

• могут устанавливаться в тех местах, где невозможно смонтировать классические прямоугольные окна;
• дополняют архитектурную выразительность здания.

Недостатки :

1. сложность производства;
2. необходимость стыковки профилей под острыми углами, некоторые модификации не могут оснащаться стандартными петлевыми подвесами, что требует дорогостоящих инженерных решений.

Средняя стоимость: изготавливаются только на заказ, от 10 – 12 тыс. руб. за 1 м².

Квадратные

Классические конструкции, чаще всего используемые в стандартных жилых комнатах. Поставляются в продажу в виде готовых решений или на заказ.

Наиболее ходовые размеры :

1. 900х900;
2. 1200х1200;
3. 1500х1500 мм.

Преимущества :

• доступны в любой специализированной торговой точке;
• легко заменяются на новые, при поломке, без ожидания;
• невысокая розничная цена.

Недостатки :

• среди предлагаемого ассортимента;
• существует риск покупки некачественного изделия, при приобретении готовой конструкции в модульном исполнении, требуется тщательная доработка проёма в стене.

Средняя стоимость: являются одними из самых дешёвых конструкций, приобрести которые можно от 4 – 5 тыс. руб. за 1м².

Круглые

Изготавливаются с применением специального радиусного сегментного профиля, чаще всего, устанавливаются под коньком скатной кровли, в чердачных помещениях. Помимо индивидуального изготовления, продаются в стандартных габаритах от 400 до 900 мм в диаметре. Могут быть глухими, либо оснащаются створкой, открывающейся относительно оси центра окружности, в горизонтальном или вертикальном направлении.

Преимущества :

• дополнительное естественное освещения труднодоступных зон;
• выразительность фасада;
• дополняют тематические дизайнерские решения интерьера комнаты.

Недостатки :

1. сложность устройства ровного проёма круглого очертания;
2. необходимость точного позиционирования положения конструкции, во избежание перекоса в плоскости стены.

Средняя стоимость: при глухом исполнении – от 7 – 8 тыс. руб. за 1м², при обустройстве створки – от 10 – 11 тыс. руб. за 1м².

Дополнительно о круглых тут .

Арочные

Популярное решение при остеклении частных жилых домов. Окна представляют собой прямоугольные или квадратные сегменты с открывающимися створками и полукруглую фрамугу, которая, как правило, оформляется в глухом исполнении. Для придания выразительности, криволинейная часть может оснащаться лучевой внутренней раскладкой.
