Пластиковые окна для балкона предоставляют большой выбор в плане выбора стеклопакета, фурнитуры, способа открывания и внешнего виды. По способу открывания МПО делятся на:

• Глухие (неподвижные). Самый простой и недорогой вариант. Это окно не открывается.
• Поворотные. Это окно открывается в горизонтальном направлении — привычным многим способом.
• Поворотно-откидные. Открывается как по вертикали, так и по горизонтали.

• Откидные. Открываются в вертикальном направлении. Или, как еще говорят, «на проветривание».

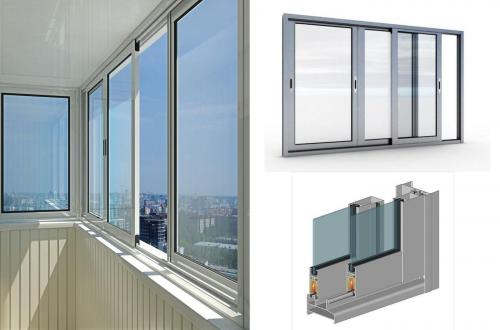

• Раздвижные.Открываются в одной плоскости, наподобие двери в шкафах-купе. Этот вариант хорошо экономит пространство, а, значит, отлично подойдет для малогабаритных балконов.

На одном балконе окна могут быть как одного типа, так и разных. К примеру, несколько окон можно сделать открывающимися, а несколько — глухими.

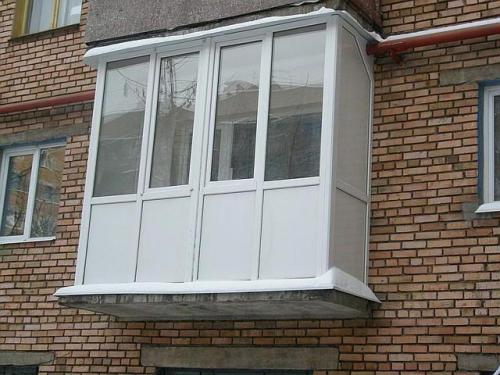

При остеклении г-образного балкона фронтальные створки обычно делают поворотными, а боковую — глухой.

При п-образом балконе принцип остается примерно тот же: открывающиеся окна впереди и глухие — по бокам.

Если же вы хотите произвести остекление лоджии ПВХ, важно хорошо продумать, куда будут открываться створки, чтобы была возможность вымыть наружную часть стекол. Также иногда боковые части вообще зашивают пластиком наглухо, без стекла. Такой элемент называют сэндвич-панелями.

Если вы не планируете проводить на балконе много времени, то вам подойдет холодное остекление. Если же пространство планируется использовать под кабинет или зону отдыха, понадобится теплое остекление. При холодном остеклении температура на балконе будет незначительно выше уличной — примерно на 6-8 градусов. В этом случае берется пластиковый профиль с одинарным стеклом. Такой вариант более бюджетный, легкий, компактный, хорошо пропускает свет.

Теплое остекление позволяет поддерживать комфортную температуру вне зависимости от сезона. Но для этого и сама конструкция должна быть более продуманной. Обычно утепление обеспечивается за счет более массивных окон ПВХ на лоджию с двухкамерными стеклопакетами. При таком остеклении из балкона вполне можно будет сделать рабочий кабинет, мастерскую или даже мини-спальню. Мерзнуть не придется, так как пластиковые рамы для балкона с несколькими камерами отлично держат тепло.

Глубина установки пластиковых окон. Ошибки в наклонах рам и стеклопакетов

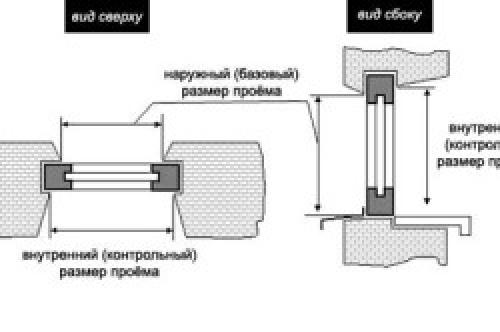

Замер окон – типовая схема.

Рама и стеклопакет должны быть установлены строго вертикально. Соответствие положения рамы вертикалям и горизонталям сложно оценить визуально. Невооруженному глазу заметны только значительные наклоны или сдвиги. Небольшие уклоны (1-2º) недопустимы в монтаже пластиковых окон, равно как значительные отклонения.

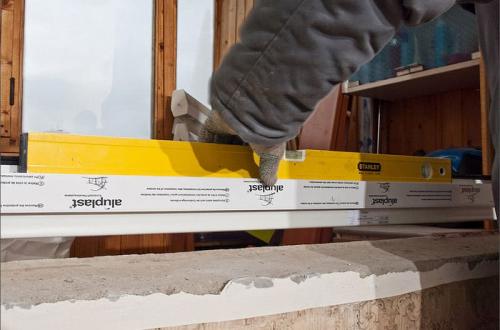

Для оценки горизонталей или вертикалей применяется строительный уровень. Этот инструмент похож на большую линейку. С боку и по середине линейки есть капсулы с пузырьками воздуха. Линейка прикладывается к поверхности рамы, визуально оценивается расположение воздушного пузыря. При горизонтальном расположении поверхности пузырек боковой капсулы находится ровно посередине. Смещение пузырька в любую сторону свидетельствует о наклоне рамы вправо или влево.

Для оценки вертикали смотрят на капсулу, расположенную в середине линейки. В ней также есть воздушный пузырек, и он также должен быть посередине.

Измерения выполняются для трех уровней:

• горизонтальность рамы (уровень прикладывается к одной из горизонтальных частей рам);
• вертикальность рамы в плоскости установки стеклопакета (уровень прикладывается к вертикальной части рамы);
• отсутствие наклона рамы внутрь помещения или наружу (уровень прикладывается к внутренней поверхности вертикального элемента рамы).

Правила монтажа пластиковых окон.

Другой способ визуальной оценки вертикальности установки пластиковых окон состоит в следующем. Надо открыть окно в различных вариантах (распахнуть сбоку или открыть сверху форточкой) и оставить, не придерживая, в открытом положении. При отсутствии монтажных ошибок створка должна не менять своего положения, быть в том же месте, где вы ее оставили. Упорное смещение створки к закрытию или, наоборот, к распахиванию свидетельствует об имеющемся перекосе.

Все перечисленные измерения выполняет рабочий. Хозяину (заказчику работ) достаточно подойти и удостовериться в правильном положении воздушного пузырька в капсуле.

Чем опасно несоблюдение пространственной геометрии? Даже небольшие отклонения (1-2º) ведут к смещению центра тяжести и неправильному распределению нагрузки в конструкции. В результате через некоторое время рама перекосится. Признак возникшего перекоса – окно с трудом открывается (или совсем не получается его открыть).

Что нужно для монтажа пластиковых окон. Необходимые инструменты

Задача по установке нового окна в моем случае состоит из трех этапов. Сначала надо расширить проем в стене, то есть оторвать и выпилить все, что не нужно. Затем провести черновые работы – сделать "раму для рамы" (она называется окосячкой или обсадой) и уже в ней закрепить пластиковую раму. Последний шаг – чистовые работы: подоконник, откосы, наличники.

Перечислю основные используемые инструменты (фото 3).

Циркулярная пила . Нужна на всех стадиях – от прорезания проема до финальной отделки. Точности у "циркулярки" достаточно для проведения большинства видов работ.
Цепная пила . Тут достаточно и электрической. Инструмент не слишком точный, зато способен сделать "глухой" пропил на большую глубину. Главное, чтобы на линии распила не было гвоздей – от них цепь "садится" моментально.
Сабельная пила . Как и цепная, сабельная полезна при проведении демонтажных работ, особенно при резке материалов с гвоздями. Также применяется для "допиливания" в сложных местах за циркулярной пилой. Использую я ее довольно редко, но каждый раз понимаю, что без нее было бы труднее.
Электрорубанок . В основном нужен на финальной стадии – для точной подгонки ширины и толщины материалов.
Фрезер . Он пригодился для обработки края подоконника и стыков наличников.
Молоток и гвоздодер .

Эпизодически использовались и прочие инструменты: дрель (она же работала и как шуруповерт), электролобзик и даже компрессор с пневмоинструментом.

Способы установки пластиковых окон. Установка и выравнивание окна в проеме

После правильной подготовки проема, дальнейший монтаж продолжается установкой рамы. При этом необходимо учесть, что конструкция устанавливается по отвесу, а не по краям проема. В большинстве старых многоквартирных домов советской постройки, да и нередко в частных домах, боковые стенки проема далеки от вертикали, а нижняя и верхняя — от горизонтали. Если взять за ориентир одну из них, не проверив предварительно уровня, то раму установить можно, но со створками будет сложнее — вся фурнитура рассчитана на строгое соответствие уровню.

При установке пластиковых окон по ГОСТу инструкция требует соблюдения определенных допусков — отклонение по вертикали не более 3мм./м. (менее 4,5 мм. на всю длину конструкции). Проверяется правильность установки рамы при помощи водяного или лазерного строительного уровня.

До начала запенивания шва проверить отвесность рамы можно и другим способом — просто открыть створку более чем наполовину. Если она самопроизвольно открывается дальше или начинает закрываться, то окно установлено с нарушением вертикали и положение рамы необходимо корректировать. Если этого не сделать, должной герметизации не будет, что угрожает не только более низкой температурой в комнате, но и повреждением оконной конструкции вследствие появления наледи.

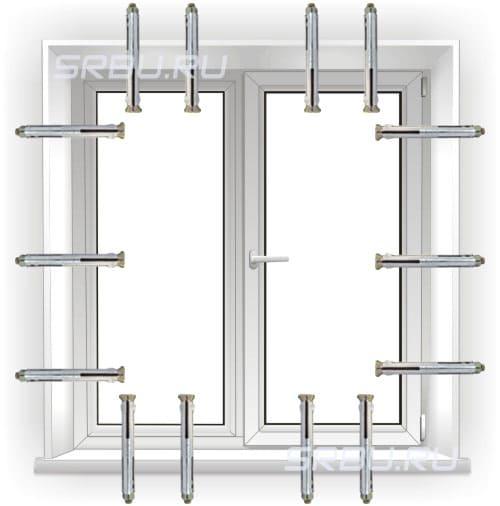

Крепление рамы к стене производится посредством анкеров или специальных монтажных пластин, если они предусмотрены. Естественно, перед закреплением рамы необходимо демонтировать стеклопакет и снять створки. Это намного упростит выравнивание рамы и ее монтаж. Обычно, правильно изготовленное на промышленном оборудовании окно ПВХ очень легко разобрать на составные части (кроме рамы) и затем собрать обратно, обладая необходимыми навыками, конечно.

Для креплений в раме с внутренней стороны при помощи дрели проделываются отверстия под анкеры — по три на вертикальных стенках и по два на горизонтальных. Диаметр их равен 8 – 10 мм, в зависимости от применяемых метизов. При сверлении используется обычная безударная дрель, перфоратор понадобиться при подготовке отверстий в стеновом материале. Если стена деревянная или из ячеистого бетона, то можно пользоваться только дрелью.

После правильной подготовки проема, дальнейший монтаж продолжается установкой рамы. При этом необходимо учесть, что конструкция устанавливается по отвесу, а не по краям проема.

В большинстве старых многоквартирных домов советской постройки, да и нередко в частных домах, боковые стенки проема далеки от вертикали, а нижняя и верхняя — от горизонтали. Если взять за ориентир одну из них, не проверив предварительно уровня, то раму установить можно, но со створками будет сложнее — вся фурнитура рассчитана на строгое соответствие уровню.

Установка рамы

При установке пластиковых окон по ГОСТу инструкция требует соблюдения определенных допусков — отклонение по вертикали не более 3мм./м. (менее 4,5 мм. на всю длину конструкции). Проверяется правильность установки рамы при помощи водяного или лазерного строительного уровня.

До начала запенивания шва проверить отвесность рамы можно и другим способом — просто открыть створку более чем наполовину. Если она самопроизвольно открывается дальше или начинает закрываться, то окно установлено с нарушением вертикали и положение рамы необходимо корректировать. Если этого не сделать, должной герметизации не будет, что угрожает не только более низкой температурой в комнате, но и повреждением оконной конструкции вследствие появления наледи.

Крепление рамы

Крепление рамы к стене производится посредством анкеров или специальных монтажных пластин, если они предусмотрены. Естественно, перед закреплением рамы необходимо демонтировать стеклопакет и снять створки. Это намного упрощает выравнивание рамы и ее монтаж.

Обычно, правильно изготовленное на промышленном оборудовании окно ПВХ очень легко разобрать на составные части (кроме рамы) и затем собрать обратно, обладая необходимыми навыками, конечно.

Установка пластиковых окон на даче своими руками. Установка окна своими руками

Сегодня купить или заказать окно по индивидуальным размерам в раме из ПВХ-профиля не составляет сложности даже в небольшом населённом пункте, а уж в крупном городе компаний, занимающихся изготовлением и монтажом пластиковых окон, не счесть. Но многие отказываются от профессиональной установки, рассчитывая на свои силы.
Самостоятельный монтаж позволит сэкономить деньги И в этом есть смысл: стоимость фирменного монтажа составит от трети до половины общей стоимости. Самостоятельно установить окно в большинстве случаев сможет каждый, кто владеет начальными строительными навыками, несложным инструментом и имеет напарника, если окно большое.

способы установки: рамные дюбели и монтажные пластины

есть два способа установки окна с металлопластиковой рамой: при помощи рамных дюбелей (насквозь через раму) и на специальные монтажные пластины, закреплённые с торцевой стороны профиля рамы.
Монтажные пластины. Фото с сайта oknakraft.ru
Выбирать, какой способ лучше, не имеет смысла, потому что каждый обладает своими положительными сторонами. Профессионалы обычно используют оба, причём даже во время монтажа одной конструкции — в зависимости от обстоятельств.
Для самостоятельной установки небольшого окна, возможно, предпочтительнее использование монтажных анкерных пластин. Они крепятся снаружи и нет необходимости «распакечивать» окно — снимать штапики, чтобы можно было вынуть стеклопакет и добраться до места крепления на внутренней части рамы.
Снять штапики без специального инструмента и сноровки может быть сложно
Профессиональные установщики, во-первых, имеют специальный инструмент — пластиковые лопатки разной формы, а во-вторых, — сноровку. Подручными средствами можно повредить и раму, и сам стеклопакет.
Крепление на рамных распорных дюбелях, в свою очередь, более надёжно для установки окна большой площади или для остекления, испытывающего значительные ветровые нагрузки, например, в квартире на высоком этаже. Если вы не планируете вынимать стеклопакеты, то открывающиеся створки перед установкой окна всё равно необходимо снять.
Варианты крепления оконной рамы. Рисунок из ГОСТ 30971-2012. Фото с сайта docs.cntd.ru
Какой бы способ вы не избрали, нужно подобрать надёжный крепёж необходимой длины и в соответствии с материалом стены. Так, для полнотелого кирпича можно использовать саморез-анкер, для пустотелого — болты Молли, для бетонной стены подойдут саморезы с пластиковым дюбелем.
Для крепления рамы в деревянную стену необходимо обратить внимание на следующие моменты:

• При монтаже нужно учитывать размер креплений: саморезы берутся такой длины, чтобы не проткнуть насквозь брус окосячки. Крепёж окна должен фиксироваться только за брус обсадной коробки, а не за стену. Иначе установка обсады становится бессмысленной тратой денег.
• Если детали окосячки, помимо монтажной, выполняют ещё и декоративную функцию (служат откосами), то монтаж металлопластиковой рамы с помощью специальных анкерных пластин невозможен, так как крепёж будет виден.

Установка пластиковых окон на подвесы. Как самостоятельно установить пластиковое окно.

Пластиковые окна на данный момент пользуются большой популярностью, но установка и отделка откосов окон стоит чуть ли не половину стоимости . Хотя установить окно, обшить откосы пластиком для человека хоть немного «дружащего» со своими руками, не составит большого труда. Об этом и расскажем в этом материале. По правде сказать с деревянными окнами «возни» гораздо больше.

Установка пластиковых окон.

Небольшое отступление - замер заказывайте на фирме, а то не дай бог ошибетесь и ни какие претензии у вас не примут. Ну а теперь вернемся к установке. На том , что нужно демонтировать старое окно , останавливаться не будем , как говорится «ломать не строить» .

Окна крепят на спец. крепеж - см . фото 1. дюбель- гвоздями 6х60 мм (крепеж желательно сразу заказать на фирме, что бы потом не искать их по магазинам).

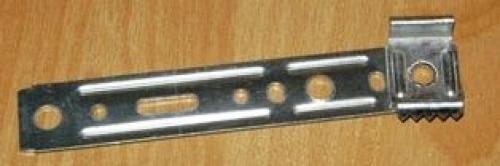

Фото1. Крепеж для крепления пластикового окна.

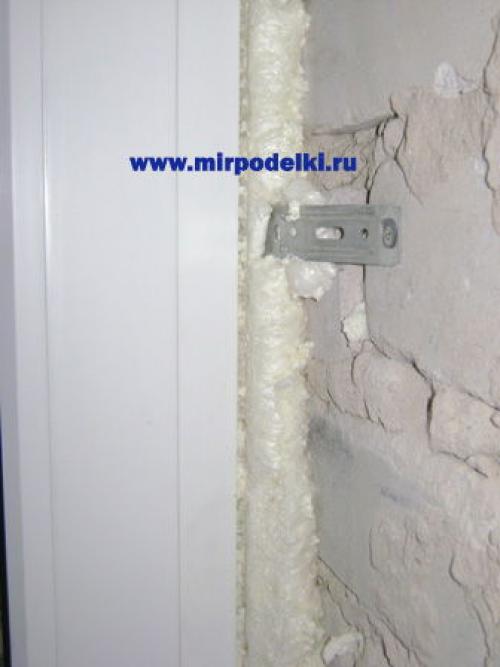

Крепежные подвесы вставляются в специальные пазы в пластиковом окне (см. фото. 2). Для одного окна необходимо 8 штук , 3 с одной стороны, 3 с другой, и два сверху.

Фото. 2. Вариант крепление окна к стене.

Устанавливаем окно в проём выравниваем по уровню, вертикальность и горизонтальность - закрепляем крепеж. Оставшиеся зазоры между рамой окна и стеной заполняем монтажной пеной.(см. фото 3)

Фото. 3.

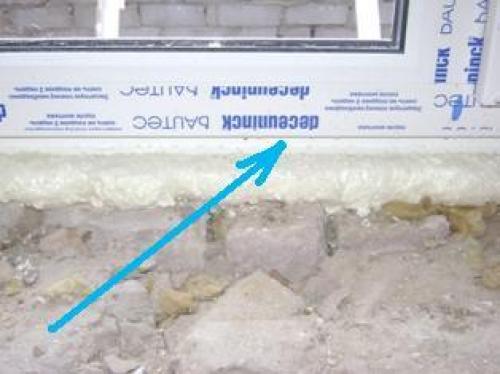

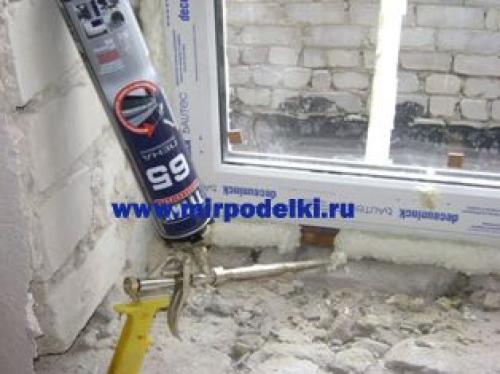

На монтажной пене не экономим, покупаем только профессиональную, так как она практически не деформирует конструкции.

При пользовании пеной читайте "Инструкцию по применению" на баллоне.

Защитную пленку с пластикового окна снимайте только после завершения всех работ: установки подоконника, отделки откосов и монтажа отлива.

Установка подоконника.

Вымеряем и отрезаем по размеру подоконник, он вставляется в паз, расположенный под окном (см. фото. 4;5) , на монтажную пену строго по уровню. Вначале необходимо выставить его, подложив под него, если необходимо, затем все пропенить монтажной пеной и желательно пригрузить. Как пена схватится можно заниматься отделкой откосов.

Фото. 4 Установка ПВХ подоконника.

Фото. 5 Установка ПВХ подоконника.

Отделка откосов панелями ПВХ - своими руками.

Панели монтируются на монтажную пену. Есть два варианта монтажа, использовать стартовый профиль или без него (хотя совсем отказаться не получится). Остановимся на втором варианте, так как во-первых проще, во-вторых в профиль окна не надо ничего вкручивать (так как при использовании стартового профиля его придется прикручивать в раму окна на саморезы или пресс-шайбы).

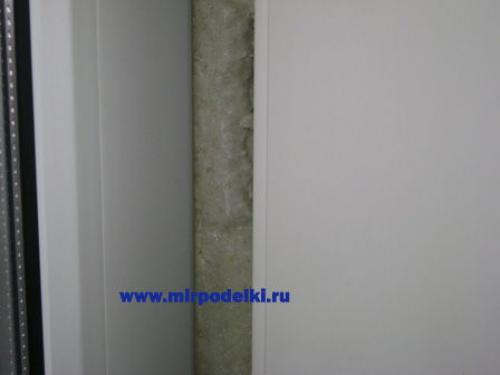

Ножовкой аккуратно прорезаем небольшой паз и подчищаем «лишнюю» пену см. фото 6.

Фото 6. Подготовка, для отделки откосов панелями ПВХ

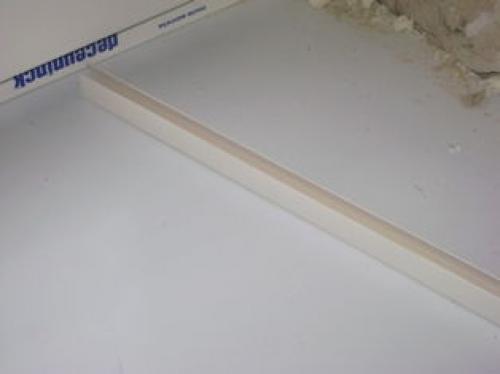

Далее вставляем предварительно отрезанные по размеру панели в паз, снизу от подоконника используем стартовый профиль (см. фото. 7;8).

Фото. 7

Рис 8 Стартовый профиль ПВХ.

Отводим панель в сторону, наносим пену на откос и приклеиваем к ней панель ПВХ, закрепляя её малярным скотчем (см. фото. 9). Аналогично крепим оставшиеся две панели ПВХ, используя в местах стыковки панелей стартовый профиль.

Фото. 9.

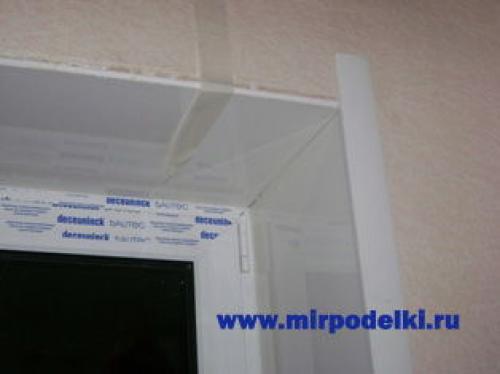

После того как пена "схватится" обрамляем полученную конструкции F - профилем ПВХ и монтаж можно считать законченным (см. на фото. 10)

Фото. 10 Заканчиваем отделку откосов окна. F - профиль.

Для устранения неточностей монтажа (все может быть) используете силиконовый герметик.

Установка отлива.

Отлив монтируется очень просто, крепится на монтажную пену, а к профилю окна в предусмотренный конструкцией паз на пресс-шайбы (соответственно используя уровень).

Технология установки пластиковых окон в панельном доме. Технология установки окон в панельный дом

Панельные дома представляют собой самый распространённый в нашей стране тип жилья эконом-класса.

Готовые крупносборные элементы наружных стен поставляются на строительный объект с уже установленными окнами.

При необходимости замены светопрозрачных конструкций заполнения проёмов, собственник объекта недвижимости должен выполнить ряд технологических требований.

Установка окон в панельный дом – это ответственная процедура, которая требует досконального соблюдения действующих нормативов.

оконные проёмы устраиваются, согласно индивидуальным технологическим решениям :

1. Самый распространённый тип изделий – ЖБИ-панели, которые изготавливаются на заводах КПД по типовым сериям.

   Проёмы в таких конструктивных элементах устраиваются на стадии производства.

   Оборотная линия поддонов оснащается откидной или магнитной опалубкой по наружному периметру.

   Внутри укладывается проёмообразователь в виде стального или полимерного короба.

2. Современные многослойные панели, которые изготавливаются на автоматизированных конвейерах, оснащаются окнами ещё до отливки – специальная конструкция светопрозрачного элемента оснащается жёстким коробом, который одновременно играет роль несъёмной опалубки, а также будущего откоса проёма со стороны интерьера и фасада.

   Для замены таких окон, в коробе предусматривается монтажной шов со сложным механизмом сопряжения профиля рамы.

3. Облегчённые СИП-панели, предназначенные для малоэтажного строительства, изготавливаются посредством склейки утеплителя с ориентированно-стружечными плитами (ОСП). В таких конструкциях проёмы вырезаются по месту, механическим способом. Это может также происходить на заводе, при условии заказа крупной партии однотипных изделий.

Технология установки пластиковых окон. Нормативное регулирование технологии монтажа

Для того чтобы ПВХ-окна были долговечными, теплыми и не создавали угрозу для жизни людей, на государственном уровне были разработаны и внедрены строительные нормы :

Требования, которые предъявляются данными нормативными документами, должны выполняться всеми организациями , которые производят и монтируют оконные конструкции из ПВХ в части:

• основных требований к конструкциям, материалам, размерам и количеству пакетов, определенных для разной климатической зоны;
• требований к местоположению окна в стеновом проеме, окна должны ставиться ровно, с отклонением по вертикали/горизонтали не более 3 мм на одну сторону и 1,5 мм на 1 п.м. по длине рамы;
• требований к процессу транспортировки и монтажа, для прочного закрепления в проеме, окна устанавливают на опорные колодки, а по бокам фиксируют распорные колодками, рамы фиксируются к стене с помощью анкерных дюбелей и монтажных пластин, с промежутком 700 мм;
• размеров монтажных швов, он должен быть трехслойным с шириной шва от угла от 150-180 мм;
• герметизации швов;
• правил техники безопасности.

 Требования ГОСТ, СНиП и СП к ПВХ-конструкциям

Основными документами , регламентирующими требования к конструкциям ПВХ-окон и балконных блоков являются:

• СП № 131.13330 ;

В эти документы включены все сегодняшние европейские требования в части производства и монтажа ПВХ-окон:

Главные требования к оконным блокам:

1. Они обязаны пропускать видимый спектр от 760 до 400 нм и УФ- излучения солнца от 200 до 360 нм. Такие характеристики должны обеспечиваться в течение всего срока эксплуатации, при условии выполнения обязательного обслуживающего комплекса.
2. Обеспечить сплошной тепловой контур примыкания к технологическому проему внешней стенки.
3. Соответствовать расчетному значению теплового сопротивления в м²·°C/Вт, которое обозначено в энергетическом паспорте дома или дачи.
4. Обеспечить прочностные характеристики и неизменность наружной конструкционной оболочки от воздействия ветра и атмосферных осадков.
5. Соотношение общей площади окон к площади пола должно быть не более 1:5,5 и не меньше 1:8.
6. Оконный блок должен иметь замкнутую рамную конструкцию площадью до 6 м².
7. Схема крепежей и позиционирования ПВХ-окна должно соответствовать шарнирной схеме закрепления ПВХ-рамы с 1-й степенью свободы, чтобы обеспечить расчетное температурное расширения без выгиба рамы из проема.
