Она подразделяется на группы по разным признакам:

• по оконной форме;
• по способу открывания;
• по типу профиля;
• по степени защищенности от взлома.

Классификация по тому, какой механизм открывания используется, предусматривает наличие различных режимов. Это может быть поворот. Такой режим выполняет вращение створки вокруг оси по вертикали.

Ось может быть расположена по правому либо по левому краю.

Поворотно-откидная фурнитура обеспечивает поворот створки вокруг оси вертикального расположения, а также осуществление наклона.

Именно с ее расположением связывают понятия правого открывания и левого открывания. Поворотный режим с вертикальным подвесом предоставляет возможность открывать окно, поворачивая створку только в одном направлении.

Другая разновидность поворотной фурнитуры подразумевает наличие нижнего горизонтального подвеса и позволяет открывать окно в режиме откидывания. Другое название такого вида открывания звучит как «фрамужное».

Если створки фрамужного типа располагаются на достаточной большой высоте, то для такого механизма необходимо дистанционное открывание. Это может быть механический вариант либо электронный.

Под откидыванием створки понимается поворот примерно на 180 градусов вокруг нижней оси горизонтального расположения, а вот наклон подразумевает поворот на угол всего от 10 до 25 градусов.

Современные производители выпускают множество дополнительной фурнитуры для пластиковых окон.

Существует и такой вид, как поворотно-откидная (наклонно-поворотная). Такой механизм открывания обеспечивает поворот створки вокруг оси вертикального расположения, а также осуществление наклона. Такое окно легко открыть одной рукой, используя для управления только ручку. Стандартный порядок режима открывания такого вида конструкции происходит следующим образом: сначала осуществляется поворот, потом — наклон (откидывание).

Еще один режим — наклон. Створка с помощью такого механизма поворачивается вокруг нижней оси горизонтального характера на определенный угол (фиксированный). Величина угла может быть от 100 до 250 градусов и зависит от размера створки окна. Подходит для пластиковых окон различной формы (арки, трапеции, прямоугольники).

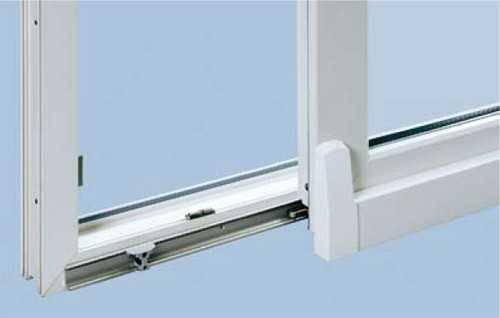

Режим сдвига — движение рамы происходит по специально установленным направляющим, расположенным вдоль конструкции. Подобные устройства с такой фурнитурой предназначаются для помещений, не требующих высокой степени теплоизоляции. Например, при остеклении балконов, лоджий (одинарном) и так далее.

Наклонно-сдвижной режим подразумевает три основных положения открывания: наклон, выставление, сдвиг.

Самым сложным из всех режимов считается наклонно-сдвижной. Он подразумевает три основных положения открывания: наклон, выставление (параллельное), сдвиг. В отличие от фурнитуры сдвижного типа, наклонно-сдвижная устанавливается на обычный профиль окна с выполнением уплотнения по контуру.

Чаще всего этот вид используется для межкомнатных дверей, у которых достаточно большая высота и площадь.

Под параллельным выставлением створки понимается выдвижение из плоскости окна всей створки на некоторое расстояние. Такой вид запорного механизма используется для осуществления микропроветривания (по периметру окна) либо для того, чтобы обеспечить дальнейший сдвиг створки.

Материал профиля окна также подразделяется на несколько видов:

• с деревянными переплетами;
• с переплетами, выполненными из ПВХ;
• с алюминиевыми переплетами.

Классификация оконных форм также определяет вид используемой фурнитуры. Например, это могут быть конструкции:

• прямоугольные;
• арочные;
• трапециевидные.

Сложное открывание окон. Если не закрывается или не открывается пластиковое окно, что делать?

Использование пластиковых стеклопакетов облегчило жизнь потребителей. Отпала надобность красить рамы, заклеивать их на зиму.

Отличные технические характеристики и долгий срок эксплуатации стеклопакетов сделали их незаменимыми в современном строительстве.

Но рано или поздно наступает момент, когда ПВХ-окно выходит из строя – не открывается или не закрывается. Что делать в этом случае?

Можно ли отрегулировать самостоятельно?

Если окно перестало слушать команды или заклинило, первое, что нужно сделать – не впадать в панику. Если конструкция прослужила больше года, в большинстве случаев проблему можно устранить самостоятельно, главное, правильно определить причину поломки.

Как правило, обычной регулировкой конструкции можно обойтись в случаях, если присутствуют определенные признаки неисправностей :

• створка окна при движении цепляется за фурнитуру или короб, из-за чего неплотно прилегает к раме;
• провисание нижней части створки, вследствие чего окно может пропускать сквозняки;
• клин ручки при открытии/закрытии конструкции;
• снижение уровня звукоизоляции в помещении;
• скрипят петли или составляющие фурнитуры;
• необходимость прилагать усилия для открытия/закрытия створки.

Чтобы избавиться от этих дефектов, не обязательно звать на помощь специалистов. При наличии начальных навыков ремонт можно провести самостоятельно.

Радикальные действия при проблемах открывания и закрывания

Иногда случается, что окно начинает «клинить» сразу после установки и плохо закрываться/открываться. В этом случае отремонтировать самостоятельно не поможет, так как, скорее всего при монтаже была нарушена технология установки ПВХ-окна. В такой ситуации простая регулировка не поможет, придется вызывать профессионалов.

Способы решения

Способ ремонта зависит от того, что именно вышло из строя, поэтому в первую очередь необходимо правильно определить источник неисправности. После этого, можно приступать к ликвидации проблемы.

Регулировка при провисании

Если проблема в провисании створки, ремонт будет заключаться в подъеме ее вверх или в отводе в сторону провисания. Работы по подъему проводятся поэтапно:

1. С петли снять декоративный колпачок: поддеть его плоской отверткой.
2. В упорный винт вставить шестигранник (4 мм), крутить по часовой стрелке для поднятия створки, против часовой – для ее опускания.

Если нужно сместить низ створки, действия следующие :

1. Снять с петли колпачок.
2. Шестигранником крутить винт по часовой стрелке для плотного притяжения створки к петле.

Чтобы сместить и отрегулировать верх створки , нужно также произвести определенные манипуляции:

1. Открыть створку.
2. С верхней петли снять колпачок.
3. В ножницах находится винт, который нужно крутить влево или вправо, регулируя положение створки.

Регулировку рекомендуется производить плавно, не делая резких движений. Винт лучше поворачивать постепенно, по пол оборота.

Настройка ручки

Если окно не открывается/не закрывается, потому что, проблему можно решить быстро и безболезненно:

1. Снять декоративную пластину с рычага: открутить и повернуть в основании под прямым углом.
2. Если ручка туго открывается, нужно немного открутить крепление, если рычаг разболтался – затянуть.
3. Силиконовой смазкой смазать все подвижные детали.
4. Несколько раз повернуть рычаг, чтобы проверить, удалось ли ликвидировать неисправность.

После проверки работоспособности ручки, необходимо вернуть декоративную пластину на свое место.

Ремонт при тугом открывании

Если заклинившее ПВХ-окно сложно открыть, нужно искать причину неисправности и избавляться от нее. Причин может быть несколько.

1. . Несвоевременный уход за фурнитурой приводит к тому, что на конструкции скапливается пыль и грязь, которая мешает нормальной работоспособности стеклопакета. Чтобы решить эту проблему необходимо:
   • смазать все части фурнитуры синтетическим или минеральным маслом. Если проблема заключалась в засорившейся фурнитуре, ремонт на этом будет окончен.
2. Регулировка прижима . Чтобы отрегулировать цапфу ПВХ-окна, необходимо повернуть эксцентрик. Цапфа может иметь форму овала или цилиндра. Овальная цапфа регулируется с помощью плоскогубцев. Инструментом нужно повернуть цапфу так, чтобы овал располагался в горизонтальном положении.

   Если цапфа имеет цилиндрическую форму, нужно найти в торце гнездо под шестигранник. Регулировка будет заключаться во вращении цапфы влево или вправо. Увеличивает прижатие поворот влево, ослабить прижим – вправо. Максимальным прижатие будет в том случае, когда гнездо под шестигранник окажется со стороны внешней части створки.

   Чтобы отрегулировать прижим сверху, необходимо аналогичным способом подкрутить или открутить цапфы с нижней стороны пластины поворотно-откидного механизма верхних петель. Нужно знать, что при регулировке верхнего прижима, окно должно быть открыто в двух положениях.

Источник: https://amerikanskie-okna.aystroika.info/novosti/vidy-otkryvaniya-plastikovyh-okon-i-sposoby-ih-montazha-sposoby-i-vidy-otkryvaniya

Створка пластикового окна. Вторая (невидимая) часть пластикового окна – армирование

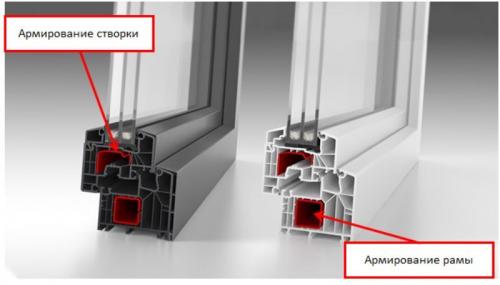

ПВХ-профиль, хоть и является основой каркаса, но прочность ему придает стальной вкладыш – армирование. Это, без преувеличения, настоящий скелет окна. Без армирования самый дорогой пластиковый профиль не выдержит вес стеклопакета и створки.

Фото: армирование вставляется внутрь профиля, и его невозможно проверить в готовом окне Проблемы из-за некачественного армирования:

• Провисание створок, отрыв петель и выпадение створки;
• Невозможно створку долго держать открытой, иначе провиснет;
• Ограничения по максимальным размерам без перемычек, нельзя изготовить большие изделия;
• Проблемы с открыванием и закрыванием створок;
• Продувание.

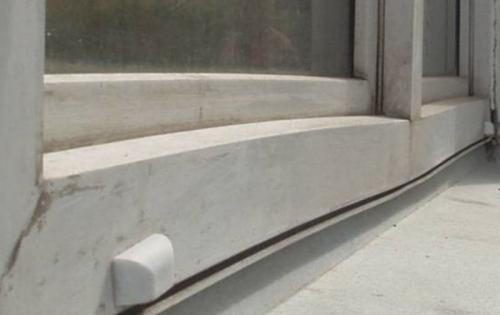

Фото: деформация окна – искривление профиля, при котором сложно открывать и закрывать окно При выборе армирования необходимо знать, что:

• Для белых окон стандартных размеров толщина не менее 1,2мм, а лучше от 1,5 мм;
• Для цветных окон стандартных размеров толщина не менее 2мм – такие окна сильнее изменяют размеры при нагреве от солнца, поэтому требуют более мощного усиления.
• Для панорамных окон толщину и форму армирования нужно подбирать индивидуально в зависимости от размеров и цвета. Толщина точно не должна быть меньше 2мм.
• Форма и размеры армирования должны соответствовать требованиям производителя оконного профиля. Лучше выбирать оригинальное армирование рекомендованное производителем, чтобы избежать проблем при эксплуатации.

Толщину и марку армирования стоит изначально обговорить с производителем окон на этапе покупки и зафиксировать информацию в договоре. Это будет страховкой от возможных проблем с окном в будущем.

Виды окон по способу открывания. Как могут открываться створки?

Виды открывания пластиковых окон довольно разнообразны, что позволяет использовать окно в любом интерьере, делая его наиболее практичным и функциональным. Большинство пластиковых конструкций открывается внутрь помещения. Кроме этого, верхнюю их часть можно потянуть на себя и поставить в режим зимнего проветривания. Однако это наиболее привычный и стандартный способ, открывание пластиковых окон может осуществляться и по другим схемам:

• Глухая створка . Чаще всего устанавливаются в магазинах или жилых помещениях как дополнительное окно. Такая створка не открывается, не позволяет проветривать помещение. На схеме такое окно будет обозначено прямоугольником с крестом в центре.
• Поворотные виды открывания окон более популярны. Оконная створка может поворачиваться, чаще внутрь, но на некоторых конструкциях она открывается наружу. Обычно такие делают под заказ, так как встречаются они достаточно редко. Одна сторона такого окна держится на петлях, вторая закрывается при помощи ручки, при повороте которой по своей оси фурнитура меняет положение, позволяя открывать створку или ставить ее в нужное положение. Обозначение открывания окон на плане довольно простое: это прямоугольник, внутри которого находится треугольник. Его основание показывает на ту сторону, где находятся петли, а вершина направлена на сторону, где находится ручка. Он может смотреть влево или вправо в зависимости от того, в какую сторону открывается створка.
• Откидные конструкции . Окно открывается поворотом ручки, но отделяется верхняя часть створки, довольно редко встречаются полностью откидные варианты. Обычно это режим зимнего проветривания, и такой способ открывания комбинируется с распашным. Если окно открывается только на себя, то на схеме оно будет отражено в виде равнобедренного треугольника, находящегося в прямоугольнике.
• Подвесной способ является довольно интересным. Открываться в этом случае будет нижняя часть конструкции, а петли находятся сверху, однако пользоваться таким окном надо осторожно, легко прищемить пальцы. Открывание окон данного типа на чертежах выглядит, как и в предыдущем варианте, но треугольник будет перевернут.
• Если окно поворотное и перемещается по вертикальной оси, оно может отодвигаться влево или вправо, при этом становится поперек рамы, поэтому часть створки останется в помещении, а часть будет выглядывать на улицу. Это достаточно удобно, если внутри комнаты нет достаточного пространства для распашной створки, например, стоит мебель или имеется стена, о которую она будет цепляться. На схеме такое окно будет обозначаться как прямоугольник, в центре которого галка со стрелкой. Стрелочка показывает, в какую сторону смещается створка. Однако такие окна не очень удобно открывать, поэтому они встречаются нечасто, и не все компании изготавливают такие модели.
• Поворот по горизонтальной оси. Система похожа на рассмотренную выше, однако если в первом варианте створка становится поперек стены, то в этом она ложится параллельно подоконнику. Обозначение открывания окон на чертежах тоже схоже, но стрелка расположена вертикально.
• Раздвижной . Такое окно используется достаточно часто, если в помещении нет места для открывания створок. Кроме этого, это популярная система для балконного остекления, поэтому встретить ее можно довольно часто. Такое окно не требует дополнительной фиксации, при этом может открываться на любую ширину. Можно сделать достаточно большой оконный проем без перегородок, чего нельзя добиться при распашном способе. Такие типы открывания окон на схеме обозначаются предельно просто – в виде прямоугольника с горизонтальной стрелкой; в какую сторону она показывает, в ту сторону и сдвигается створка.
• Складной способ; он же может называться гармошкой . Данные варианты открывания окон широко применяются в тех случаях, когда оконный проем достаточно большой, но требуется, чтобы он открывался максимально и не имел перегородок. Створки при открывании заходят одна за одну, как отсеки гармошки, и становятся параллельно или поперек стены в зависимости от конструкции. Это довольно удобный способ, так как створки можно не только сложить так, чтобы они занимали минимум пространства, но и использовать не все сразу, что позволяет открывать оконный проем на нужную ширину. В интерьере такая конструкция смотрится достаточно оригинально и современно. Такой тип открывания пластиковых окон на схеме будет обозначен волнообразной стрелкой, по направлено которой сдвигается конструкция.

Створка окна. Все особенности одностворчатых ПВХ-окон

Для небольших оконных проемов есть отличное решение — одностворчатое окно.

Подобная пластиковая конструкция имеет преимущества перед другими, но также обладает своими отличительными свойствами.

Чтобы правильно выбрать конструкцию и тип изделия, следует ознакомиться с особенностями каждого варианта.

часть конструкции, задача которой обеспечить :

1. открывание или закрывание окна;
2. вентиляцию;
3. освещение помещения.

Когда изделие состоит из одной створки, его называют одностворчатым. Существуют разновидности таких конструкций, обладающие различными характеристиками.

Места для установки

Подобные конструкции рекомендуется устанавливать в тех помещениях, где невозможно разделить окно на несколько створок.

Также монтаж окон с одной створкой целесообразен в труднодоступных местах, где двух- и трехстворчатую конструкцию установить очень сложно.

Чаще всего, такой вид устанавливают :

• на балконе;
• в коттеджах;
• загородных домах.

Разновидности

Одностворчатые пластиковые окна имеют очень много разновидностей. Конструкции могут различать только по одному параметру, но уже будут обладать другими характеристиками. Виды одностворчатых моделей делятся по нескольким критериям.

По конструкции

Одностворчатые конструкции могут быть:

1. Глухими . Это самый бюджетный вариант, который обеспечит пользователю минимальный комфорт. Такой вид не отрывается, поэтому его сложно вымыть со стороны улицы. Но этот недостаток полностью покрывается сроком службы.

   В одностворчатом глухом окне отсутствуют элементы фурнитуры, обеспечивающие его открывание или фиксацию в заданном положении. Оно не требует ремонта или дорогого обслуживания, а уровень безопасности выше. Глухие модели чаще всего используются в подсобных помещениях, квартирах и офисах, расположенных на первом этаже.

2. С открывающейся створкой . Конструкции с поворотной или поворотно-откидной створкой наиболее востребованы. Этот вариант немного дороже, но его обслуживание и эксплуатация намного комфортнее. Открывающаяся деталь позволяет легко вымыть окно или проветрить помещение.
3. Откидные или с фрамугой . Откидной механизм позволяет проветривать комнату и обеспечить детскую безопасность. Размер фрамуги может быть любым. такой вариант рекомендуется установить в помещениях, где требуется постоянное проветривание.
