Металлопластиковое окно устроено достаточно сложно, особенно если сравнивать его с традиционными деревянными окнами. С другой стороны, если разобраться, по какому принципу конструируются такие изделия и понять основные закономерности, то большая часть вопросов исчезнет сама собой.

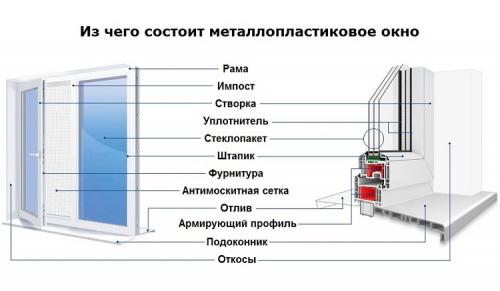

Схема размещения основных элементов

Ключевой особенностью окон на основе ПВХ-профиля является модульная структура. Это значит, что изделия как бы собирается из отдельных блоков. Количество и взаимное расположение этих блоков остается неизменным, но сами блоки могут быть почти любыми – естественно, в рамках существующих технологических ограничений.

К базовым элементам, которые и составляют структуру окна, относятся:

1. Каркас из профильной системы с внутренним металлическим армированием. Основой каркаса является оконная рама, в которую может устанавливаться либо сразу остекление («глухой» вариант), либо створка/створки (открывающийся вариант).
2. Заполнение проёма . В большинстве случаев заполнение представлено остеклением (чаще всего стеклопакетом, реже – моностеклом или несколькими отдельными стеклами). Иногда для заполнения рамы либо створки применяют непрозрачные материалы, лидером среди которых является сэндвич-панель. Основным преимуществом непрозрачного заполнения считается хорошая теплоизоляция, которая обеспечивается низкой теплопроводностью сэндвича.

Так выглядит стандартное изделие

1. Фурнитура – комплекс механизмов, который обеспечивает открывание и закрывание конструкции в разных режимах. В состав фурнитуры входят петли, ручка, приводные элементы, запорная арматура (ответные планки на раме + цилиндры на створке), а также детали системы проветривания (микровентиляция, пошаговая вентиляция).
2. Детали, необходимые для установки – это в первую очередь подоконник, водоотливная планка, нащельники, иногда – откосы и специальные профили (доборы, соединители, базовые и т.д.). Здесь ассортимент во многом зависит от конструкции узла примыкания, так что комплектация у разных окон может очень сильно отличаться.
3. Наконец, в отдельную группу я бы выделил аксессуары для пластиковых окон . Это вентиляционные клапаны, москитные сетки, роллетные шторы, жалюзи и т.д. – в общем, все, что не входит в саму конструкцию окна и может быть демонтировано без потери основного функционала.

Жалюзи и шторы позволяют регулировать освещенность

Здесь я просто перечислил набор основных деталей окна, а ниже подробно рассмотрю каждый из элементов.

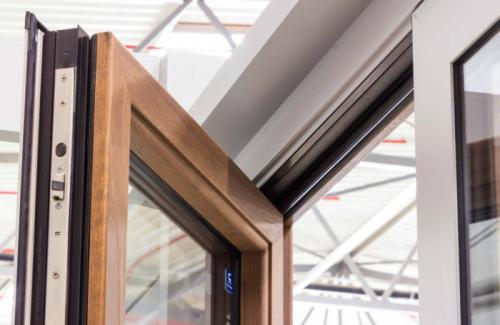

Пластиковые окна описание. Пластиковые окна: описание, виды

Пластиковые окна практически вытеснили с рынка традиционные конструкции из дерева. Их успех кроется, прежде всего, в доступной стоимости, которая значительно ниже изделий из натурального материала. Плюс конструкции из пластика полностью соответствуют требованиям современных потребителей.

Достоинства

У пластиковых окон имеется немало плюсов:

• длительный срок эксплуатации. Если изделие выполнено «на совесть», то оно прослужит не менее пятидесяти лет;
• безопасность. Многие не согласятся с этим утверждением, так как считается, что пластик выделяет вредные вещества. На самом деле это не так, ведь большинство игрушек сделано именно из пластика. Однако, главное — выбрать надежного производителя, и тогда можно быть уверенным в экологических характеристиках продукции;
• герметичность. Наличие резиновых уплотнителей предотвращает проникновение в помещение пыли извне, а также существенно снижается уровень шума;
• практичность. Нет необходимости ежегодно оклеивать она, а также периодически обновлять на них краску;
• доступная стоимость по сравнению с аналогами из дерева.

Виды окон ПВХ

Существует множество параметров, по которым можно классифицировать пластиковые окна. По количеству створок они бывают одно, двух и трехстворчатыми. Это наиболее распространенные варианты, но особенности рамы позволяют изготовить любое количество створок. При выборе данного параметра нужно ориентироваться на габариты окна, а также место его расположения.

Стекла

Количество стекол — еще один важный момент. В зависимости от особенностей конструкции, различают три варианта:

• однокамерные пластиковые окна состоят из двух стекол и полости между ними. Толщина такого стеклопакета не превышает 32 мм. Между стеклами располагается П-образный профиль, который удерживает их на определенном расстоянии. В нижней части конструкции располагается материал, поглощающий влагу. В результате, подобное решение не позволяет окну запотевать.
• двухкамерные. Этот стеклопакет стоит немного дороже предыдущего варианта, но одновременно он помогает намного лучше сохранить тепло, а также существенно снижает уровень уличного шума.
• трехкамерные. Специалисты не рекомендуют приобретать данные конструкции. Они намного тяжелее двухкамерной конструкции, что создает значительную нагрузку на стены. Но при этом уровень тепло- и шумоизоляции возрастает незначительно.

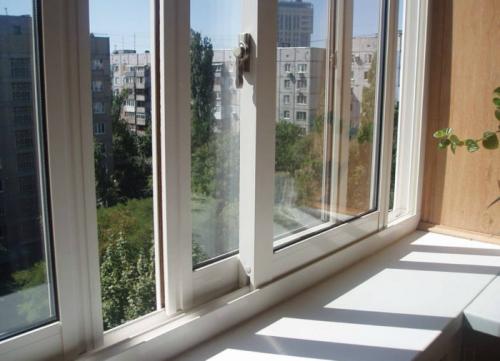

Пластиковые окна: способы открывания

В зависимости от способа открывания, различают следующие варианты:

• глухое окно, в котором стекло неподвижно зафиксировано в раме. Несмотря на наличие плюсов (отличная теплоизоляция и светопропускания способность) оно неудобное, ведь чтобы помыть его потребуется немало усилий;
• поворотная конструкция. Речь идет об окне, створки которого открываются внутрь. В этом варианте не возникает проблем с мытьем окон, а также с проветриванием помещения;
• откидная конструкция. Ее створка открывается частично — верхняя перекладина смещается вниз. Очень удобный вариант, так как такая конструкция стоит недорого. Но чтобы избежать сложностей с мытьем, желательно совмещать ее с поворотной створкой;
• комбинированные конструкции. Речь идет о створках, которые можно откидывать и открывать. Для этого достаточно установить ручку в определенное положение.

Форма окна

По форме оконного проема различают следующие варианты конструкций:

• квадратные;
• многоугольные;
• трапециевидные. Например, эти конструкции хорошо смотрятся на мансардах и коттеджах;
• арочные. Необычная форма окон станет подлинным украшением любого фасада;
• овальные;
• треугольные. Они отлично впишутся в интерьер здания с высокими крышами. Но стоит отметить, что они не очень удобны из-за сложной системы открывания;
  круглые. Их сложнее всего изготовить. Они используются в нестандартных помещениях, например, мастерских художников;
• сложносоставные;
• эркеры. В последнее время они приобретают все большую популярность. Так как данная конструкция может полностью заменить собой стену, что создает ошеломляющий эффект в плане дизайна и функционала.

Фурнитура для пластиковых окон

Фурнитура — незаметный элемент окна, который непосвященным людям кажется малозначительным. Но именно она отвечает за правильное функционирование конструкции в целом. Чтобы обеспечить ее бесперебойную работу в течение многих лет, нужно грамотно подобрать комплектующие. К их числу относится:

• поворотно-откидные механизмы;
• микролифт, снижающий нагрузку на петли;
• блокиратор, не позволяющий неправильно открыть оно;
• механизм, обеспечивающий микропроветривание помещения.

Узнайте, про откосы на окнах

Рекомендуется отдавать предпочтение качественной фурнитуре от проверенных производителей, ведь только в этом случае можно быть уверенным в ее надежности и высоком качестве.

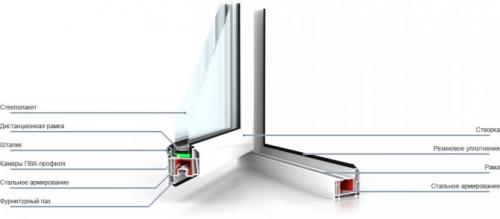

Строение окна снаружи. Основное устройство пластикового окна

• Створки и рама;
• Стеклопакеты;
• Фурнитура.

Створки и рамы в пластиковых окнах, производятся из рамных и створочных профилей ПВХ особой ячеистой структуры, позволяющей эффективно сохранять тепло, а также отводить конденсат из внутренних полостей створок. К устройству рамы и створок мы вернёмся немного позже и рассмотрим их поподробнее, так как они представляют особый интерес в устройстве пластиковых окон.

Стеклопакет — главный элемент пластикового окна, как светопрозрачной конструкции. Окна бывают разными: пластиковыми, алюминиевыми, деревянным, но в них всех ставятся стеклопакеты. Поэтому при производстве пластиковых и прочих окон прежде всего надо позаботиться о производстве качественных стеклопакетов.

Фурнитура имеет не менее важное значение в устройстве пластикового окна. Ведь именно фурнитура обеспечивает работу окна в различных режимах и надёжную защиту от грабителей.

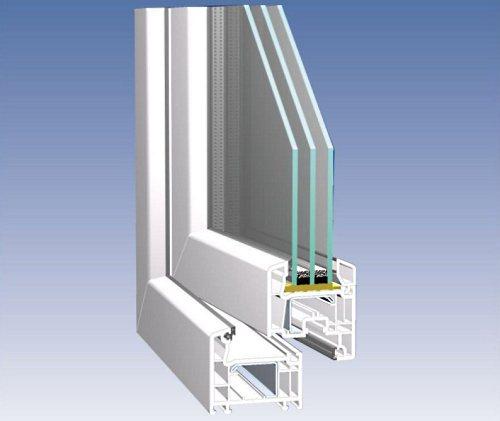

Профильная конструкция окна ПВХ

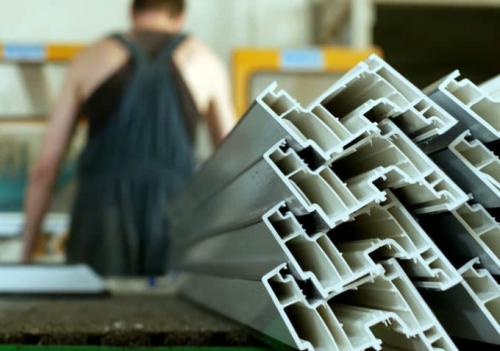

Профильная конструкция окна ПВХ включает рамные профили и створочные профили ячеистой формы. Рекомендованное количество ячеек для России — от 3 до 5. Пластиковые профили укрепляются стальными армирующими профилями во время производства окон, поэтому правильнее говорить об устройстве металлопластиковых окон, а не окон из ПВХ.

Рамные профили имеют специальную форму, максимально способствующую сохранению тепла в комнате, и иногда включают в конструкцию импосты, которые делят оконный блок на несколько открывающихся и не открывающихся светопрозрачных секций, как это показано на рис. 2.

Рис. 3. Профильная схема окна ПВХ

Профили створок, как показано на рис. 3. отвечают рамным профилям и имеют устройства, предназначенные для закрепления стеклопакетов, такие как штапики и пазы под них. С помощью штапиков стеклопакет крепится в створке окна.

Резиновые уплотнители в конструкции рамы и створок окна отличаются по форме и предназначены для эффективного устранение щелей и зазоров между стеклопакетом и створочным профилем, а также створкой и рамой с внутренней и внешней стороны помещения.

Схема пластиковых окон. Стеклопакеты

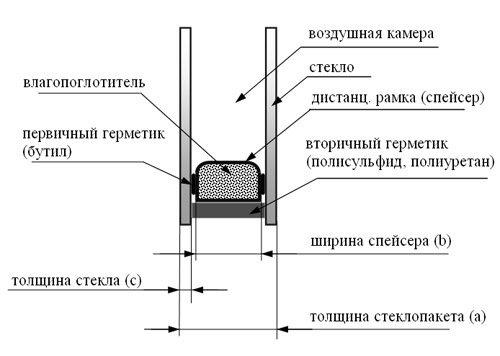

Стеклопакет — это светопрозрачная, практически герметичная, энергосберегающая конструкция из двух и более стёкол, разделённых дистанционной рамкой из алюминия с гранулированным или иным влагопоглотителем, соединённая с помощью вторичного и первичного герметиков. Как устроен однокамерный стеклопакет пластикового окна, можно увидеть на схеме рис. 4.

Рис. 4. Схема пластикового окна. Стеклопакет

Между прочим, для производства большинства современных стеклопакетов применяются закалённые стёкла, которые обеспечивают не в меньшей степени чем фурнитура защиту дома от проникновения. Закалённое стекло не трескается и не ломается. Оно способно гнуться под давлением и принимать изначальную форму. Разбить такое стекло достаточно сложно. А если это случиться, то оно не оставит опасных, острых осколков, что тоже влияет безопасность.

Детали пластикового окна. Из чего состоит пластиковое окно?

Пластиковые окна стали неотъемлемой частью современного дома, однако многие даже и не задумываются о конструкции окон ПВХ. Пластиковое окно состоит из:

Створка.

Створка пластикового окна состоит из пятикамерного или трехкамерного пластикового профиля. Внутри этого профиля находится оцинкованный стальной армирующий профиль, который имеет П-образную форму. Створка предназначена для того, чтобы пластиковое окно имело части которые могут открываться ().



Рама.

Рама , как и створка, состоит из пятикамерного или трехкамерного пластикового профиля. Внутри этого профиля находится оцинкованный стальной армирующий профиль, который имеет форму прямоугольной трубы или П-образную форму. В раме всегда присутствует армирующий профиль. Стальные и пластиковые профиля, между собой соединяются с помощью шурупов . Рама придает конструкции жесткость. Именно через нее окно крепится в проеме (об установке пластиковых окон читаем).

Стеклопакет.

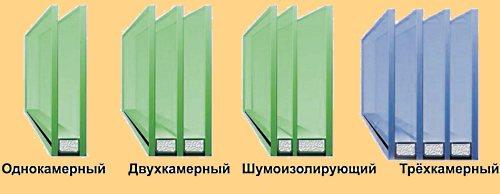

Является неотъемлемой частью окна. Он состоит из нескольких стекол, которые в свою очередь разделяются металлической дистанционной рамкой. С помощью двух слоев герметика конструкция прочно соединяется. Стеклопакеты подразделяются на трех-, двух- и однокамерные.



Камера это промежуток (газовый или воздушный) между стеклами. Пример: однокамерный стеклопакет состоит из двух стекол, которые разделяет воздушное пространство. Стеклопакеты различаются по ширине: 42, 32, 30, 28, 24 мм.Если ширина однокамерного стеклопакета равна 24 мм, это значит, что между собой соединены два стекла шириной 4 мм и расстояние между ними равно 16 мм.

От количества стекол и их вида зависят энергосберегающие свойства стеклопакета. На однокамерном стеклопакете конденсат образуется уже при минус восьми градусов, а на двухкамерном при минус восемнадцати. Основные функции стеклопакета это звукоизоляция и теплоизоляция (о плюсах пластиковых окнах). Специальные стекла с низкоэмиссионным поверхностным слоем (i-стекло или k-стекло) и несколькими воздушными камерами используют для уменьшения тепловых потерь через стеклопакет. Также можно увеличить расстояние между стеклами или заполнить расстояние между стеклами инертными газами, это улучшит звукоизоляцию.

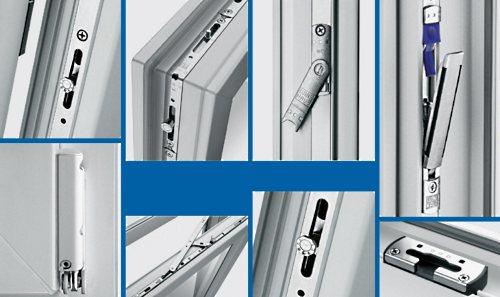

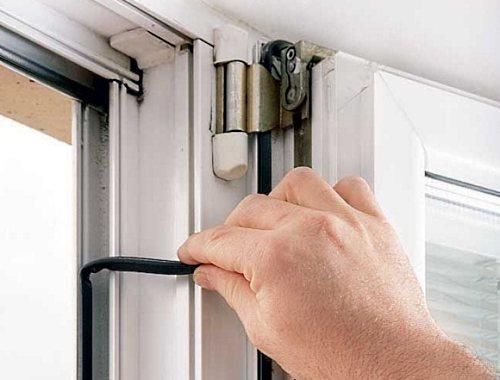

Фурнитура.

Объединяет в себе все металлические неподвижные и подвижные элементы(петли, замки для запирания окна, ответные части замков запирания, оконные или дверные ручки и т.д.). Фурнитура необходима для соединения между собой створки и рамы. Помимо этого благодаря фурнитуре окна можно открывать в различных вариантах. Также к фурнитуре можно отнести .



Резиновые уплотнители.

Необходимы в местах соединения штапика и стекла, рамы и створки и т.д. Резиновые уплотнители обеспечивают плотное соединение, и не позволяют избежать  проникновения воды или продувания. Как правильно ухаживать за резиновыми уплотнителями раскажет статья .

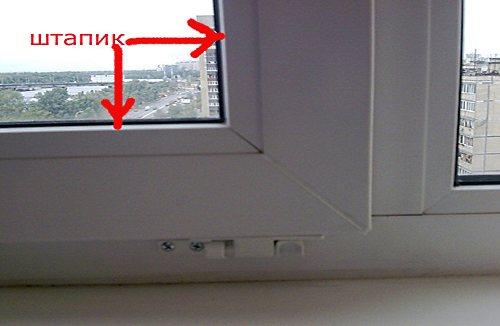

Штапик.

Это элемент окна, который сделан из пластика. Штапик может иметь различную ширину в зависимости от толщины стекла. Он крепит стеклопакет.

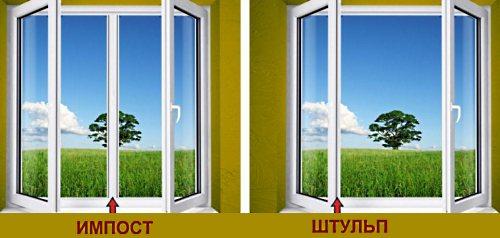

Штульп.

Штульп это пластиковый профиль, который служит для соединения двух створок. При открывании одна створка является зависимой и не имеет оконной ручки. Штульповое соединение хорошо тем, что если полностью открыть две створки, то полностью свободным окажется весь проем.



Импост.

Импост это пяти- или трехкамерный профиль. Внутри этого профиля находится оцинкованный стальной армирующий профиль в виде прямоугольной трубы. Импост необходим для соединения более двух створок в конструкции одного окна. Каждая створка может открываться отдельно.

Источник: https://alyuminievye-okna.aystroika.info/stati/plastikovye-okna-opisanie-konstrukcii-profil-kakogo-proizvoditelya-vybrat

Устройство стеклопакета. Основные элементы

Конструкция оконных блоков из ПВХ в, значительной степени отличается от аналогичной из дерева. Для удобства массового производства компании разработчики применяют модульный подход, что позволяет собирать готовую продукцию подобно конструктору. Рассмотрим основные элементы остекления из пластика:

• Каркас. Каждое окно в обязательном порядке имеет несущую раму из ПВХ профиля, армированного металлом.
• Створка . Чтобы окно открывалось, внутри рамы ставят створки (также из армированного профиля). Если же открывание не предусмотрено, остекление устанавливают непосредственно в каркас.
• Импост . Внутренняя часть каркаса, предназначенная для его разделения и обеспечения необходимой жесткости.
• Штапик . Как и в традиционных деревянных окнах, необходим для фиксации элементов заполнения (стеклопакет, сэндвич-панель). Съемный элемент, изготовлен все из того же ПВХ профиля, оснащен уплотнительной резинкой.
• Стеклопакет . Элемент прозрачного заполнения каркасных проемов. Обычно состоит из двух-трех стекол, разделенных дистанционной рамкой с влагопоглощающим материалом. Также есть варианты с одинарным стеклом (иногда несколькими) и непрозрачным заполнением (сэндвич-панель).
• Фурнитура . Комплекс узлов и механизмов, предназначенный для обеспечения фиксации и открывания/закрывания оконных створок в различных положениях. На большинстве ПВХ окон устанавливается поворотно-откидная система, которая включает в себя петли, ручку, ответные планки и прочее.
• Подоконник . Монтажный элемент, при помощи которого перекрывается внутренне пространство снизу оконного блока. Наиболее распространены изделия из пустотелого пластикового профиля. Несмотря на сравнительную дешевизну, обладают достаточными прочностными характеристиками, практичны и неплохо смотрятся. Более изысканные варианты, из цельнолитых армированных полимеров, стоят значительно дороже.
• Отливы . Металлическая или полимерная пластина определенного профиля, которая монтируется со стороны улицы и необходима для отвода воды.
• Дополнительные аксессуары . Такие немаловажные мелочи, как москитные сетки, элементы приточной вентиляции, жалюзи, ролеты и прочее.

Конструкция окна: классификация и особенности

Современное окно — это достаточно сложная конструкция инженерного типа, требования к которой зачастую очень высокие. От данного элемента интерьера зависит оформление жилья либо промышленного строения, уровень его комфорта. Архитекторы каждый раз стремятся усовершенствовать окна, сделать из них не только украшение квартиры, но и функциональный элемент, который бы продолжительное время прослужил своему владельцу. Такие характеристики, как теплоизоляция, являются очень важными для обеспечения приемлемой атмосферы в квартире. Легко моющаяся конструкция, которая бы оберегала их от шума и обеспечивала эффективную защиту от взлома, — мечта многих людей.

Схема конструкции

Классификация

По типу используемых материалов конструкции разделяются на деревянные, деревянно-алюминиевые, алюминиевые и пластмассовые.

Помимо этого, каждый из данных типов применяется в конкретной сфере и включает определенные достоинства и недостатки.

Окна из пластмассы замечательно подходят для остекления офисов, витрин разнообразных магазинов, промышленных и прочих нежилых строений. Помимо этого, их себестоимость достаточно низкая и они почти не нуждаются в уходе. Среди недостатков стоит выделить несоответствие используемых сооружений условиям климата некоторых регионов и низкий процент экологичности.

Из алюминия в основном применяются для оборудования промышленных сооружений, дизайна фасадов, общественных и прочих нежилых строений. Они также оборудуются в торговые павильоны. Среди достоинств данных строительных конструкций стоит выделить длительное время эксплуатации, возможность остекления больших площадей и прочее. Однако в жилых помещениях в основном не используются.

Важным качеством оконной системы является внешний вид

Окна из дерева широко распространены в строительстве жилых зданий. Достоинства заключаются в достойных теплоизоляционных качествах, экологичности, замечательном внешнем дизайне (имеются ввиду окна современных конструкций, созданные из качественных стройматериалов методом тройного остекления). Недостатки подобных конструкций заключаются в большой подверженности влиянию атмосферы. Это особенно актуально в городской обстановке, вследствие чего необходимо часто проводить починку и покраску окон. Тем не менее, с появлением на рынке нынешних лакокрасочных материалов проблема исчерпывается и конструкции сохраняют свой первоначальный вид и крепость продолжительное время.

Составляющие

Окно — это деталь кровельной либо стеновой конструкции, созданная для зрительного объединения внутреннего пространства с окружающим миром, естественного освещения помещений, вентиляции, защиты от различных раздражителей (влияния шума и атмосферы).

Конструкция состоит из следующих элементов:

• проема с откосами;
• блока;
• системы уплотнения монтажных швов;
• деталей слива;
• облицовок.

Конструкция рамы представляет собой сборочную деталь блока, включающую бруски (профили), объединенные между собой с помощью жестких угловых связей: на клее, сварке, шипах, механических связях и прочих. Блок — это конструкция светопрозрачного типа, которая создана для природного освещения в комнате, ее вентиляции и обеспечения защиты против шумовых и атмосферных воздействий.

Блок состоит из определенных сборочных элементов:

• створчатых деталей и коробки;
• встроенных комплексов вентиляции.

Помимо этого, он может включать в себя некоторые вспомогательные компоненты: жалюзи, ставни и прочие.

Строение ПВХ

Окно из пластика может быть создано из разнообразных типов фурнитуры и профиля, разнящихся между собой по марке, цене и качеству.

Схема конструкции из ПВХ.

Главные детали:

1. Профиль армирующего типа представлен в виде усиленной металлической трубы с прямоугольным сечением (прочие профили обладают дешевым и ослабленным П-образным профилем), который располагается во внутренней части профиля ПВХ. Его используют для того, чтобы придать жесткость конструкции и надежно закрепить фурнитуру.
2. Импост — прикрепленный к сторонам рамы (в конкретных случаях створки) профиль, который отделяет стеклопакеты либо же створки.
3. Отлив — широкий и плоский профиль, который монтируется во внешней части и создается для того, чтобы отводить дождевую воду. Отливы могут иметь разнообразные цвета и различные материалы. Например, полиэстер, пластизол, оцинковка, алюминий.
