Материал из которого изготавливают пластиковые окна называется поливинилхлорид, сокращённо ПВХ. Он был выбран не случайно, основным свойством его является полный химический нейтралитет. Рама и стеклопакеты не образуют химической реакции с воздухом, дождем и прочими атмосферными явлениями. Их можно мыть любыми моющими свойствами, не повреждая и не растворяя поверхность.

Устройство пластикового окна:

1. Рама (профиль) . Эта часть конструкции располагается по периметру, вставляется в оконный проём. В ней фиксируется стеклопакет. Материал, из которого изготавливают её имеет различные модификации (защищать от взломов, быть усилена металлом и т.д.).
2. Стеклопакет. Это прозрачная часть, которая пропускает в дом солнечный свет. Отличаются они количеством стёкол, их герметичностью, свойствами в отношении проводимости тепла и солнечных лучей.
3. Створка . Часть (как правило половина) которая может открываться, крепится на фурнитуру. Она изготавливается из того же материала, что и рама. По всем сторонам створки устанавливают штапик. Место соединения с рамой уплотняют утеплителем, чтобы воздух не охлаждал помещение. Периодически требуется замена этого материала, со временем он изнашивается. Может изготавливаться как полноразмерная часть, так и в виде форточки. Наличие фурнитуры позволяет фиксировать створку и проветривать жилище.
4. Штапик . Это пластиковая накладка торца створки с прорезиненным основанием. С его помощью создаётся герметичность, внутрь помещения не проникает ветер, пыль, влага. Створка плотно прилегает к профилю.
5. Импост. Пластиковый профиль, усиленный армированием. Он делит окно пополам (или на несколько частей). С его помощью плотно держатся несколько створок.
6. Фурнитура . Сюда относятся все мелкие комплектующие детали, помогающие в эксплуатации. Это такие элементы как: ручка, планка, петли и пр. Так как она получает наибольшую нагрузку, изготовитель и материалы должны быть надежными. Разновидности фурнитуры: противовзломная, безопасная для детей и пр.
7. Подоконник . Крепится в нижней части, внутри, при стандартном варианте, его оставляют полым. Обладает высокими теплоизолирующими свойствами, имеет многокамерную конструкцию.
8. Отлив . Крепится с внешней стороны, внизу. Его задача – отводить воду снаружи вниз, чтобы она не затекала под раму.
9. Откосы. Устанавливаются внутри оконного проема по периметру, выполняются как в классическом белом цвете, так и в других вариантах, в зависимости от дизайна помещения.
10. Наличники . Крепятся на откосы со стороны стены, завешают конструкцию окна, окончательно оформляют оконный проём.

Импост окна. Значение импоста в оконной конструкции

1. Что представляет собой импост
2. Функции и преимущества импостов
3. Способы крепления импостов
4. В каких случаях целесообразно заказать штульповые конструкции

Большинство оконных переплетов имеют в своей конструкции импост. Именно этот элемент позволяет разделить проем на отдельные секции. При помощи импоста решается достаточно много важных задач, а в ряде случаев его отсутствие негативным образом сказывается на эксплуатационных характеристиках окон. Эти элементы изготавливаются из того же материала, что и остальные детали переплета, однако сечение профиля имеет индивидуальные отличия.

что представляет собой импост

если предельно упростить формулировку, то импост окна – это усиливающий элемент оконной конструкции, который одновременно делит проем на отдельные секции. он служит своего рода мостом между разными частями переплета и значительно увеличивает жесткость окна.
В зависимости от способа и места установки импосты делятся на:

• вертикальные;
• горизонтальные;
• балконные;
• декоративные.

Хотя принято считать, что декоративный импост не несет никакой функциональной нагрузки, а лишь делит окно на отдельные части, это не совсем так. В реальности такие элементы все-таки выполняют одну важную функцию – участвуют в фиксации стеклопакетов. Декоративный профиль этого типа используется достаточно редко. Его в основном устанавливают для обеспечения симметрии, и только в глухих окнах с достаточно большой площадью эти элементы позволяют более равномерно распределить нагрузку, оказываемую на раму со стороны стеклопакетов.

функции и преимущества импостов

несмотря на свою технологическую простоту, импост является многофункциональным элементом оконных конструкций. например, в некоторых переплетах он одновременно:

• позволяет разделить тяжелое оконное полотно на 2 или 3 более легких створки;
• равномерно распределяет вес стеклопакетов;
• придает жесткость всей оконной конструкции;
• обеспечивает возможность закрепить некоторые элементы запорной фурнитуры или москитной сетки;
• позволяет заполнить глухую или активную створку стеклопакетом и сэндвич-панелями.

Из значимых недостатков импостов стоит выделить тот факт, что импосты снижают светопропускную способность окон, подробнее о которой узнавайте на ОкнаТрейд, и делают невозможным панорамный обзор. При этом преимущества от применения этих элементов в большинстве случаев перевешивают недостатки.

Иногда к минусам относят недостоверную информацию, которая утверждает, что импосты увеличивают вес оконных конструкций. Поскольку эти перемычки занимают место, которое в их отсутствие было бы заполнено тяжелыми стеклопакетами, никакого увеличения массы не происходит.

способы крепления импостов

импосты закрепляются в оконных переплетах вварным или механическим способами. перед этим профили-перемычки предварительно фрезеруются. считается, что вварная технология предпочтительнее, поскольку она обеспечивает конструкциям большую жесткость и надежность. кроме того, такой способ повышает уровень герметичности окон. варка профиля в раму осуществляется путем термического нагрева отдельных элементов конструкции, которые под воздействием высоких температур соединяются друг с другом. при использовании этой технологии достигается как конструктивная, так и визуальная целостность переплетов.
Механический способ проще вварного и не требует применения сложного оборудования. После фрезеровки импост вставляется в раму и фиксируется при помощи саморезов. В качестве крепежа используется специальный соединитель импоста с рамой. Такие элементы обеспечивают требуемую плотность примыкания деталей друг к другу и прочность стыков. При помощи такой технологии внутри переплета может быть закреплен как вертикальный, так и горизонтальный импост.

в каких случаях целесообразно заказать штульповые конструкции

при изготовлении балконной двери с 2 активными створками производители рекомендуют использовать ложный импост и штульповую систему открывания , больше узнать о которой можно в обзоре на окнатрейд. такой тип конструкции считается оптимальным, поскольку позволяет полноценно использовать всю ширину проема, который в этом случае не делится пополам с помощью вертикального импоста во всю высоту блока. что касается окон, то такую технологию чаще всего используют при остеклении балконов и лоджий. при этом целесообразность ее применения зависит от габаритов проема. также в этом случае нужно учитывать очередность открывания створок и сложности с применением москитных сеток.

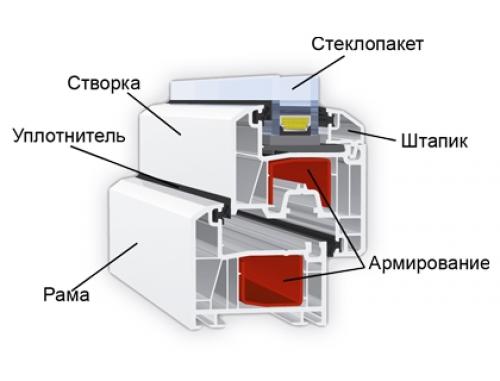

Штапик для пластиковых окон. Что это такое?

Современные окна, изготовленные согласно ГОСТ из материалов последнего поколения, а также деревянные изделия старого образца как неотъемлемая часть жилища либо помещения иного назначения имеют индивидуальные технические характеристики, преимущества и недостатки.

Основополагающую роль в конструкции имеют составляющие, особое место в этом перечне стоит отвести такому, на первый взгляд, незначительному элементу, как штапик. В результате допущенных ошибок в ходе монтажа такой детали могут возникнуть серьезные проблемы, касающиеся целостности всего стеклопакета и герметизации конструкции.

Такая деталь представляет собой удлиненную металлическую, чаще алюминиевую, деревянную или пластиковую рейку, главной задачей которой является создание защитного барьера , предотвращающего проникновение сквозь окно и зазоры между деталями пыли, загрязнений, влаги, а также образование сквозняков.

Кроме того, штапик увеличивает звукоизоляцию помещения, блокируя прохождение посторонних внешних шумов, и что немаловажно, выступает в роли декоративной составляющей оконной конструкции любого типа.

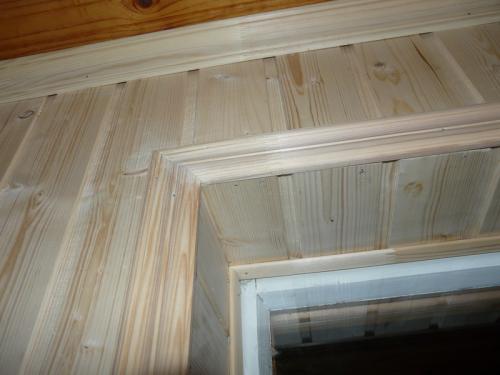

Некоторые умельцы вырезают из древесины фигурные элементы, которые могут быть использованы в дверных конструкциях, выступать в роли мебельной фурнитуры либо как изделие багетного типа для оформления внешней и внутренней отделки.

Оконные штапики выполняются по чертежам, поскольку такой параметр, как длина, имеет огромное значение.  Его размеры должны с точностью совпадать с параметрами окна для надежной фиксации. Элемент дополнительно укомплектовывается закрепленной уплотнительной резинкой.

Деревянные изделия изготавливаются из различных пород древесины, сырье для пластиковой продукции определяет каждый отдельный производитель.

Монтаж стекла и его фиксация выполняются при помощи штапика, он устанавливается в специально отведенный паз и защелкивается заглушкой паза. На оконные конструкции из дерева он может крепиться гвоздями небольшого размера.

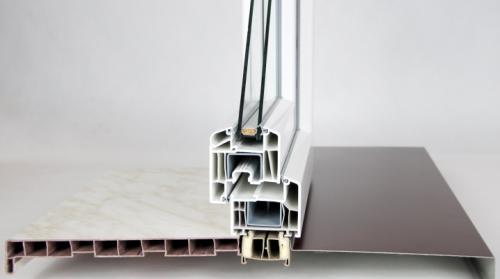

Подставочный профиль для окон пвх. Все о подставочном профиле

Для надёжного и быстрого монтажа новой конструкции часто задействуют подставочный профиль. Это специальное снаряжение, крепление которого осуществляется к нижней части оконной рамы. Назначение снаряжения – поддержка конструкции. Стоит рассмотреть, в чём смысл использования подставочного элемента и как с его помощью осуществляется монтаж окна.

Что это такое и зачем нужен?

Подставочный профиль – изделие из пластика, посредством которого удаётся обеспечить надёжную установку оконной конструкции.

Основной план подставляют под нижние торцы металлопластика, чтобы упростить монтаж, а по окончании работ убирают.

Для изготовления дополнительных профилей используют пластик. Его окрас при этом может отличаться на 1-2 тона от оконного проёма. Обычно данное изделие убирают после установки окна, однако при необходимости элемент можно оставить, отделав его штукатуркой.

ПВХ подставку используют по нескольким причинам. С помощью элемента удаётся в разы упростить установку рамы и снизить риск её повреждения.

К дополнительным причинам относят следующие.

1. Надёжная перевозка. Использование подставки из пластика предотвращает повреждение основной конструкции во время доставки окон в квартиру.
2. Крепление подоконника. Монтаж дополнительного элемента перед проведением основных работ заметно упрощает процесс и позволяет его ускорить. Кроме того, исчезает необходимость в проведении более мелких работ.
3. Герметизация монтажного шва. Обычно шов, который образуется между окном и стеной, задувают пеной. Однако материал не способен исключить образование мостика холода. Подставочный профиль поможет решить эту проблему, обеспечив полную герметизацию шва.
4. Крепление оконной конструкции. Благодаря дополнительной подставке удаётся зафиксировать положение окна по уровню и сохранить всю фурнитуру.

Подставка обеспечивает надёжное крепление отлива, а также предотвращает возникновение протечек или продувание откосов. Подобный элемент очень важен в монтаже оконных конструкций, ведь без него работы будут вестись долго и потребуют дополнительных этапов.

Механизм пластикового окна. Устройство окна

Для производства пластиковых окон используется синтетический полимер поливинилхлорид , сокращённо - ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна - это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида - профиль . Проще говоря, профиль - это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

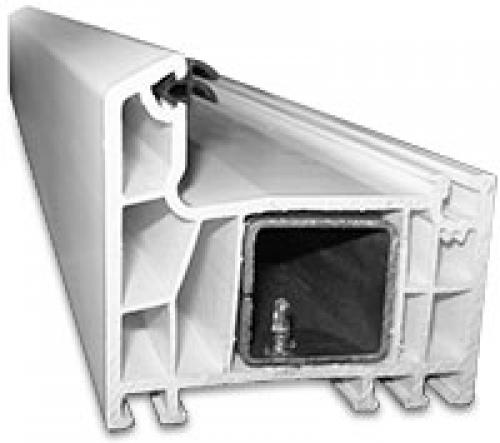

На следующем рисунке изображён оконный профиль в разрезе:

Рамный профиль

Как видите, внутри он поделён пластиковыми перегородками на несколько независимых друг от друга полых секций - камер . Именно их имеют ввиду, когда говорят, сколько камер имеет окно. Чем больше камер в профиле, тем выше теплоизоляция и шумоизоляция окна. Оконный профиль может иметь от 3 до 8 камер. На нашем примере изображён 5-камерный профиль Veka Softline. Для наглядности на рисунке ниже камеры условно раскрашены в разные цвета:

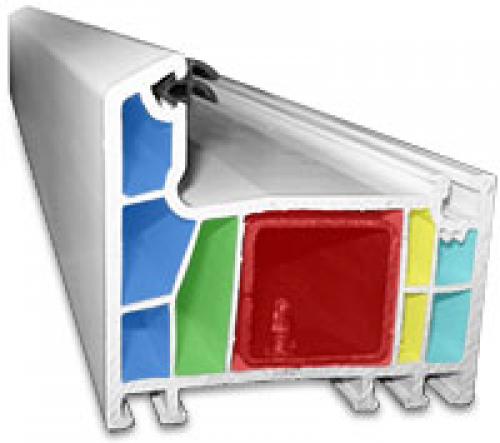

Воздушные камеры внутри профиля

Обратите внимание на среднюю, самую большую камеру (обозначена красным цветом) - сюда вставляется армирующий стальной вкладыш, придающий раме дополнительную жёсткость и предохраняющий её от деформаций и разрушения вследствие температурных перепадов. В зависимости от типа профиля (рамный, створочный, импостный и т.д.) и его марки применяются различные по своей форме армирующие вкладыши (см. рисунок ниже): П-образные, Г-образные, с квадратным сечением и др.

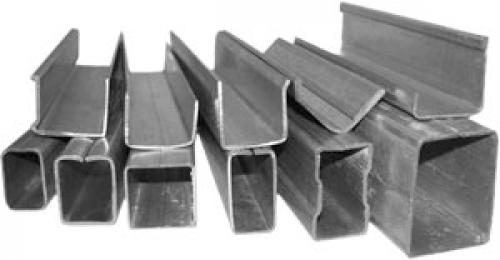

Виды армирующих вкладышей

Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов - перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп - аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку - ту, на которой стоит ручка.

Конструкция окна

Рассмотрим конструкцию двустворчатого пластикового окна. Часто двустворчатым называют не только окно, обе половины которого оборудованы створками (открываются), но и окно, в котором имеет створку только одна половина, а вторая - « глухая » - не открывается, как в следующем примере:

Двустворчатое окно (« двушка »)

• Основой окна, как уже было сказано, является рама .
• Рама стандартного окна разделена по вертикали на 2 части с помощью имп о ста .
• Одна половина окна часто (но не обязательно) делается глухой , т.е. не открывающейся. В неё устанавливается стеклопакет . Пакет закрепляется в раме штапиками . Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
• Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка . Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из рамного профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
• На створке в специальном фурнитурном пазу крепится запорный механизм - фурнитура . Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы - поворотный и поворотно-откидной ). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
• На раме, створке, импосте и штапиках установлены резиновые уплотнители , обеспечивающие герметичность окна.
• На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

Источник: https://alyuminievye-okna.aystroika.info/stati/iz-chego-sostoit-plastikovoe-okno-detali-iz-chego-sostoit-plastikovoe-okno-osnovnye-elementy

Что нужно знать, заказывая пластиковые окна. Как выбрать пластиковые окна?

Металлопластиковые окна массово появились на отечественном рынке немногим больше двух десятилетий и сразу же получили всеобщее признание. Они уверенно вытеснили столярные изделия, которые довольно долго царствовали в этой нише. Причиной стало неоспоримое превосходство бренда в целом ряде характеристик. Плотное примыкание створок полностью исключило утечку теплого воздуха из помещения. Герметичные стеклопакеты обеспечили надежной шумоизоляцией. Пластиковая поверхность оказалась более неприхотливой в эксплуатации.

Однако и в этой нише нашлись любители легкой наживы, поставляющие на рынок суррогатную продукцию, под видом изделий высокого качества. Самое неприятное, в этой ситуации, что непосвященному человеку достаточно сложно отличить качественное изделие от бездарной имитации.

Если приобрести пластиковые окна плохого качества это приведет к тому, что на внутренней поверхности стекла будет обильно скапливаться конденсат, а потоки воды попадут на подоконник. Для того чтобы избежать негативных последствий, на рассмотрение представляется ряд полезных рекомендаций.

Практические советы

Прежде всего, выбирая пластиковые окна, нужно обратить внимание на отзывы людей, которые устанавливали их в прошлом (разумеется, с положительным исходом). Фирма, поставляющая качественную продукцию, не станет заниматься шарлатанством. Для этого есть веская причина - никто не заинтересован в потере рынка сбыта, учитывая наличие жесткой конкуренции.

Кроме этого, заказывая окна в свой дом или квартиру, следует ознакомиться со всеми возможными опциями, которые предоставляет производитель. Полезной будет помощь в выборе окон от niks-m.com. Тогда можно будет составить наиболее приемлемую конструкцию, максимально соответствующую требованиям заказчика.

Следует также брать в расчет, что конструктивные особенности окон для квартир в многоэтажках, могут существенно отличаться от изделий, предназначенных для частного дома.

Окна в квартиру

Важнейшее требование к металлопластиковым окнам, предназначенным для квартиры, это высокая степень шумозащищенности, позволяющая оградить внутреннее пространство от внешних раздражителей. По этой причине в квартирах нередко устанавливают тройные стеклопакеты, способные буквально «выключить» улицу.

Важным условием является возможность систематического проветривания помещения. Это значит, что нужно четко распределить количество открывающихся створок между замкнутыми комнатами. Полезной функцией является форточный режим, позволяющий слегка приоткрыть створку исключительно для проветривания.

Окна в частный дом

В коттеджах и загородных домах иные приоритеты, а значит и основное требование к металлопластиковым окнам выглядит иначе. Здесь выше всего ценится способность сохранять созданный микроклимат максимально долгое время. Для этого требуется, чтобы окна были обеспечены максимальной степенью теплоизоляции. Такая способность позволит эффективней экономить, зимой на отоплении, а летом на кондиционировании.

Чтобы максимально соответствовать потребительскому спросу, большинство современных производителей предлагает мультифункциональные стеклопакеты. Они отличаются тем, что их герметичные камеры, под давлением заполняют инертным газом. Данная особенность позволяет на порядок снизить вероятность теплообмена с окружающей средой. Безусловно, стоимость таких стеклопакетов заметно выше. Однако она с лихвой окупается в период отопительного сезона.

Из чего состоит окно пвх. Из чего состоит пластиковое окно – схема в разрезе, детали

С технической точки зрения в состав окна входят только ПВХ-рама с установленными створками, стеклопакетом, уплотнителями и фурнитурой. Однако установка подоконника, отлива, отделка откосов необходимы для того, чтобы светопрозрачная конструкция долго и надежно исполняла свои обязанности, а в комнатах было светло и тепло. По этой причине на приведенной схеме изображены также и эти элементы.

Для начала приведем названия с указанием состава и основной функциональности, а в нижеследующих разделах подробно опишем детали пластикового окна.

• Рама

Изготавливается из армированного металлом ПВХ-профиля. Рама (монтажники часто говорят «коробка») занимает весь периметр окна и служит основой для установки подвижных и глухих (неподвижных) створок.

• Створка (рама створки)

Подвижный элемент окна, собранная из ПВХ-профиля рама с установленным стеклопакетом. Элемент крепится на фурнитуру, которая и обеспечивает необходимую функциональность – открывание, закрывание, поворот и т.д. Стеклопакет в створке удерживается штапиком, соединение герметизируют уплотнителем.

• Стеклопакет

Прозрачный элемент окна, состоящий из 2 и более расположенных параллельно листов стекла. Герметичное скрепление и расстояние между стеклами определяет дистанционная рамка. Стеклопакет – важнейший элемент окна, поскольку через него в помещение проходит свет. Значительная площадь поверхности говорит о том, что этот элемент в первую очередь отвечает за теплопроводность конструкции пластикового окна.

• Штапик

Выполненная из поливинилхлорида (ПВХ) накладка с прорезиненным основанием. Благодаря плотному прилеганию к раме и стеклопакету штапик защищает помещения от проникновения снаружи холода, ветра, пыли.

• Импост

Выполненный из ПВХ-профиля элемент, разграничивающий зоны створок, обеспечивающий возможность их закрывания.

• Фурнитура

Иногда про фурнитуру говорят, как про конструкцию механизма пластиковых окон. Действительно, это набор элементов, который обеспечивает управление и изменения текущего положения створок. Планки, петли, подвесы и другие компоненты фурнитуры выбирают с учетом веса створок, который в основном определяется числом камер в стеклопакете и толщиной стекол.

• Подоконник

Устанавливается с внутренней части (в помещении) под окном. Рекомендуется в ходе эксплуатации не загромождать подоконник, а при монтаже соблюдать требования по выступу от стены внутрь помещения. Это необходимо для того, чтобы в зимнее время в оконном проеме происходил достаточный воздухообмен, не выпадал конденсат.

• Отлив

Устанавливается под окном с внешней стороны. Задача элемента – удалить стекающую по оконному проему воду (дождь, тающий снег), не допустить попадания и накопления влаги под рамой.

• Откосы

Это поверхности стен дома по периметру оконного проема, которые нуждаются в утеплении и защитной отделке. Защитная отделка необходима для предотвращения проникновения холодного воздуха, влаги, утеплителя (монтажной пены) от УФ излучения. С наружной стороны на откосы могут устанавливаться наличники.
