Алюминиевая рама на балкон своими руками. Алюминиевая балконная рама
Алюминиевая рама на балкон своими руками. Алюминиевая балконная рама
Спор о том, рама из какого профиля лучше подходит для остекления балкона, можно вести достаточно долго, причём у каждого производителя найдутся свои весомые аргументы. Давайте попробуем вкратце разобраться, на каком материале остановить свой выбор.
Итак, если вы планируете в дальнейшем утеплять балкон, то однозначно потребуется теплое остекление, которое подразумевает использование однокамерного (как минимум) или двухкамерного стеклопакета.

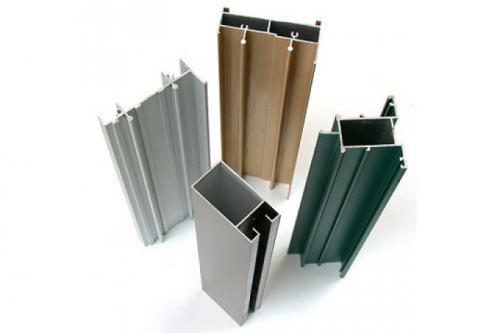

Пластиковая рама из 3-х или даже 5-ти камерного профиля будет стоить намного дешевле алюминиевого тёплого профиля серий ЭК-57 или ЭК-69. Но пластик проигрывает алюминию по многим показателям (эстетическим и техническим), особенно если речь идёт об остеклении балкона большой площади.
Если утепление балкона не планируется, то дешевле использовать раздвижную алюминиевую балконную раму из «холодного» профиля «Татпроф», «КраМЗ», «Проведал» и т.п. Они имеют низкую цену, удобны в перевозке и просты в монтаже. Вот один из примеров, как собрать раму своими руками.
К торцам верхнего и нижнего профиля приклеиваем уплотнитель (идёт в комплекте). Нижний (фото 1)
и верхний (фото 2)
профили отличаются наличием боковых стенок (не путайте). Сначала берём нижний профиль, приставляем к нему боковой (фото 3).
Обратите внимание на расположение перегородок боковых профилей. В данном случае (вариант с четырьмя створками) профили расположены «зеркально». При изменении количества створок, боковые профили могут располагаться не «зеркально».
Закрепляем профили саморезами (фото 4).
Прежде чем установить верхний профиль, вставляем ответную планку замка (фото 5).
После сборки вставить её будет невозможно. После того как створки и замки будут установлены, закрепим её шестигранным ключом на необходимой высоте (фото 6).
Устанавливаем верхний профиль (фото 7).
Створка сначала вставляется в верхний (фото 8),
затем в нижний профили (фото 9).
Регулировка уровня створки, по необходимости, делается шестигранным ключом на снятой створке (фото 10).
Вставляем замок, надавив пальцем на «язычок» внизу (фото 11).

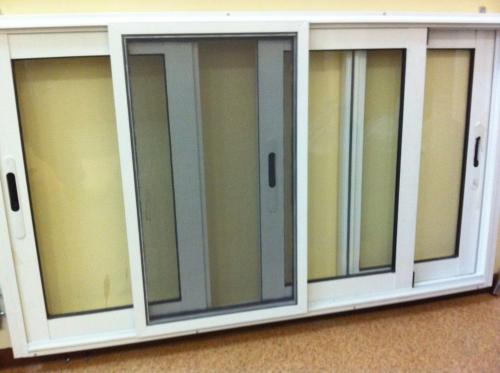

Рама готова (фото 15).
Переставить «язычок», а также провести его регулировку можно с помощью того же шестигранного ключа (фото 12, 13, 14).
Монтаж алюминиевых конструкций
Монтаж алюминиевых конструкций в Москве и Московской области. Гарантия до 10 лет. Компания Альянс - выгодные цены от производителя. Звоните по телефону +7 (495) 922-40-68
Монтаж алюминиевых конструкций – важный этап, от качества выполнения которого будет зависеть срок службы всей конструкции. Поэтому работы по монтажу и установке следует доверять высококвалифицированным специалистам.
Компания «Альянс» выполняет полный цикл работ, начиная от проектирования и производства и заканчивая монтажом изделий из алюминиевого профиля:
- установка алюминиевых фасадов зданий ;
- зенитные фонари , стеклянный крыши и купола, атриумы;
- зимние сады , оранжереи, террасы и веранды;
- витрины и витражи;
- другие светопрозрачные конструкции.
Примерная стоимость за 1 м2
Приводим примерную стоимость работ по производству и монтажу светопрозрачных алюминиевых конструкций.
Монтаж балкона своими руками. Монтаж лоджии на первом этаже
Проблема отсутствия дополнительного пространства актуальна в большинстве случаев для владельцев квартир на нижних этажах. Зачастую монтаж балкона своими руками – просто необходимость.
Самостоятельная установка балкона
В таком случае используют два вида пристроек – подвесная и приставная конструкции.
Подвесная структура балкона
Для установки такого балкона на первом этаже потребуется металлический остов, который будет зафиксирован на стене дома. Этот каркас изготавливают из уголков определенного размера. В основе будут изделия 60Х60 мм, для перил потребуются уголки 45Х45 мм. При этом в основании должен получиться равнобедренный прямоугольный треугольник.
Завершив процесс сварки, нужно привинтить основание к стене с помощью анкерных болтов. Сверху к выступам основы следует прикрепить арматуру. Этот металлокаркас станет основой для пола лоджии. Затем присоединяют ограждение, осуществляют демонтаж окна и обустраивают дверной проем в стене. Когда основание подвесного балкона готово, переходят к сооружению пола. Для этого потребуются деревянные лаги. Пол лучше сразу утеплить, после чего выложить декоративное покрытие. Следует также приварить снизу лист из металла для большей прочности. Для внешней отделки подойдут проф листы. Следующий этап – остекление. Этот процесс ничем не отличается от установки окон на обычных балконах.
Стандартный балкон на первом этаже
Если необходимо увеличить площадь пристройки, устанавливают структуру балкона с выносом . При этом нужно учитывать внешний вид будущей лоджии. Поэтому нелишним будет соответствующее оформление или отделка опорного каркаса.
Приставные балконы
Чаще всего установка лоджии своими руками осуществляется именно с использованием приставного типа конструкции. Пристройку делают к фасаду, а вся структура балкона поддерживается фундаментом.
Приставные конструкции имеют свои плюсы: они допускают большой вылет от стены и позволяют увеличить площадь лоджии.
Работы ведутся с фундамента. Сначала наносят разметку. Важно избегать ошибок, сверить все параметры с диагоналями. После этого роют яму под фундамент и укрепляют в ней стандартные блоки основы. Необходимо учитывать, что глубина котлована будет больше глубины промерзания земли. По высоте фундамент балкона и самого здания нужно оформить на одном уровне. По внешней облицовке фундаменты надстройки и дома также должны гармонировать. Необходимо выдержать единство стиля.
Затем делают стены лоджии кладкой из кирпича. По высоте она должна совпадать с балконной доской дома. Идеальная толщина – 250 мм. Сама кирпичная кладка максимально вплотную примыкает к стене.
Балконная плита второго этажа может лечь в основу кровли. В том случае, когда пристройка гораздо больше по размеру, необходимо монтировать отдельную крышу.
После этого прорезывают вход, проводят установку балконного блока, утепляют помещение. При оформлении проема не забывайте, что дверь балкона всегда открывается внутрь комнаты.
Монтаж алюминиевой раздвижки. Схема сборки алюминиевых раздвижных окон – общий ход работ
Установка рамы
Монтаж раздвижных окон из алюминия начинается с установки рамы. На
1. В основном детали конструкции раздвижных окон приходят уже в разобранном виде, отдельно рама от стеклопакета с фурнитурой. В собранной конструкции рама освобождается от стеклопакета и створок, и с помощью клиньев ставится в оконный проем и выравнивается по уровню.
2. По длине рамы и стены просверливаются отверстия для крепежей, в которые ввинчиваются шурупы, чтоб в дальнейшем вставить стеклопакеты обратно. Чтобы не запутаться со штапиками, их можно пометить маркером.
3. При превышении 5 мм зазора между боковым проемом и рамой раздвижного окна необходимо воспользоваться дополнительными пластинами.
4. Рама крепится в стену анкерным болтом или с помощью анкерной пластины. Лучше использовать анкерную пластину, она не так повреждает профиль. Крепится она двумя саморезами. Один прикручивается к раме, второй – к стене.
5. Установленная рама запенивается монтажной пеной по всему окну снизу вверх. Через два часа аккуратно из под рамы вынимаются клинья. Возникшие пустоты снова заполняются монтажной пеной.
Остатки застывшей пены срезаются. Также снаружи окна по длине конструкции можно наклеить специальную пленку, которая пропускает воздух и задерживает воду.
Установка створок алюминиевого окна

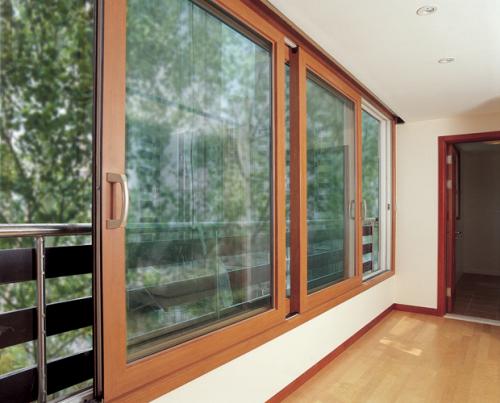

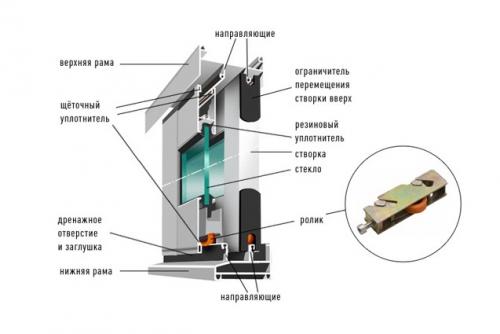

Раздвижное алюминиевое окно представляет собой систему направляющих со встроенными створками. Раздвижные створки перемещаются в нужном направлении с помощью роликов и могут комбинироваться с глухими створками.
1. Монтаж створок раздвижных окон начинается с установки направляющих. С помощью рулетки измеряется длина верха и низа рамы окна и наносится разметка на направляющие, по которым отрезается необходимая длина. Место спила сглаживается напильником.
2. Готовые направляющие прикрепляют к раме шурупами сначала вверху и внизу рамы, потом по бокам. Промежуток между отверстиями шурупов составляет 30 см.
Зазор между направляющими и рамой не должен превышать 5 см, поскольку в зимнее время стена сможет промерзнуть.

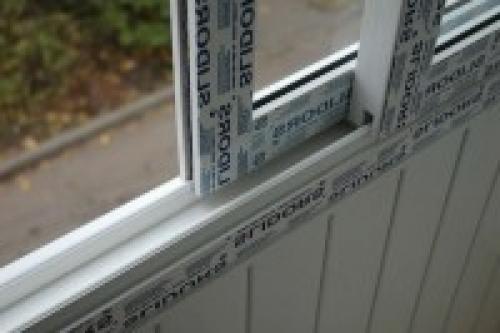

Аналог алюминиевых раздвижных окон — окна Slidors с пластиковым профилем. Такой вид остекления считается теплым, хоть и менее эффективен, чем стандартные металлопластиковые окна. Однако для остекления балконов и лоджий Слайдорс зарекомендовал себя как наиболее оптимальный тип.
3. Дальше формируется П-образная форма из верхней и нижней и одного бокового элементов створки, куда вставляется стеклопакет или одинарное стекло толщиной 4-5 мм. Стороны стекла необходимо заранее обклеить резиновым уплотнителем. Для лучшего прилегания уплотнителя к поверхности, делаются в нем надрезы в угловых частях стекла. Готовое оконное стекло вставляется в створку, к которой с помощью шурупов закрепляется вторая боковая сторона створки.
Створка держится на 2-3 роликах, которые закрепляются внизу створки шурупами в 5 см от краев. Завинчивать шурупы необходимо на низких оборотах.
4. В пазы створки раздвижного окна вставляется щеточный уплотнитель щетинками друг к другу. Шегель должен выступать за размеры заготовки на пару миллиметров.
5. Створка раздвижного окна ставится сначала в верхнюю часть рамы, а затем ставится на нижние полозья направляющей.
6. Как только полностью собрано алюминиевое раздвижное окно, высота роликов для лучшего скольжения створок по полозьям направляющей регулируется в нижней части створки регулировочным винтом.
Для большего комфорта на окно с алюминия можно устанавливать сетку от комаров. Сетка перемещается с помощью роликов по отдельно предусмотренной направляющей.
Первое закрытие алюминиевого раздвижного окна потребует большого усилия, чтобы створка стала на свое место. Дело в том, что отверстия в верхних углах створки делаются больше по размеру, по сравнению с нижними углами, чтоб предотвратить неправильную постановку.
Алюминиевые раздвижные окна просты в уходе. Красивый внешний вид обеспечивает протирание стеклопакета и рамы мыльным раствором или специальными моющими средствами.
Для большего срока службы фурнитуру раз в год необходимо очищать от загрязнений и смазывать движущие части маслами.
Раздвижная алюминиевая оконная конструкция выделяется не только долговечностью и прочностью, она способствует созданию нестандартных по форме конструкций. Как дополнительные комплектующие, к окнам предлагаются отливы, роллеты, москитные сетки. Заказывая алюминиевое раздвижное окно, поинтересуйтесь заранее о комплектности.
Установка рамы на балкон. Общие правила
Многие пользователи не разделяют между собой эти два понятия — лоджия и балкон, а поэтому могут неправильно выбрать евроокна для остекления. Различий между ними много, но для процесса остекления важны их конструктивные отличия.
Балкон — это выносное сооружение, установленные на ЖБ плите, закрепленной в несущей стене здания и закрытое по периметру ограждением. Лоджия — это внутренняя площадка, встроенная в фасад здания, с 3-х сторон закрытая стенами, а внешняя открытая ее часть совпадает по внешнему срезу с внешней фасадной стеной.
Общими требованиями по остеклению таких конструкций являются :
- полная функциональность системы;
- внешний вид, соответствующий проектному решению фасада здания;
- профиль должен быть жестким со стальным оцинкованным армированием 1,5 мм толщиной.
- для теплого остекления должен быть установлен трехкамерный пакет с толщиной стекла выше 4 мм;
- функциональная высококачественная фурнитура;
- высокая тепло-, влаго- и шумозащита;
- тип остекления: холодный, не выше 8-го этажа; теплый метод с многокамерными пакетами и утеплением всех примыкающих поверхностей и полутеплый/мультифункциональный, с применением профиля средней плотности;
- со сроком эксплуатации 50 и более лет.
В связи с тем, что балкон расположен на выносной ЖБ плите, чтобы противостоять дополнительной нагрузки от оконной конструкции, укрепляют парапет и балконную ЖБ-плиту. Иногда для увеличения балконной площади, остекление выполняется с выносом наружу.
Наращивание полезной площади балкона происходит по всей длине парапета. Стеклопакеты в этом варианте укрепляют на специально спроектированный каркас на парапете. При этом заказчик должен знать, что такие работы должны быть согласованы с эксплуатирующей дом организацией.
Поскольку лоджии, как правило, имеют больший размер, чем балконы, то для них применимы все типовые модификации оконных систем и поворотно-откидного, и распашного типа. Для балконов и лоджией свыше 5-го этажа, специалисты рекомендуют раздвижную оконную конструкцию, так как на них меньше воздействует ветровая нагрузка при открытии. При этом надо учитывать, что в большинстве случаев они выполняются методом холодного остекления.
Для балконов с металлическими перилами хорошо подходит вариант панорамного остекления, который не несет большой весовой нагрузки, обладает современным видом и создает дополнительные условия для освещения квартиры.
При установке балконного блока необходимо учитывать, способна ли ЖБ-плита выдержать увеличенный вес от рамной конструкции.
