Стеклопакет

Та часть окна, через которую мы и смотрим из помещения наружу, т.е. стекла. Это довольно важная и сложная, характеризующая герметичностью конструкция. Между элементами стеклопакета находится осушенный воздух, благодаря которому и создается своеобразный заслон на пути тепла, стремящегося покинуть помещение через окно.
Чем больше камер, тем теплее окно.

Дистанционная рамка

Это панель между стеклами, которая разделяет их и создает теплоизолирующий воздушный слой. В ее полости находится влагопоглотитель, осушающий воздух в камерах.

Штапик

Не только декоративный элемент, но и надежный фиксатор стекла в оконной раме.

Камеры профиля и стальное армирование

Группы многочисленных отсеков, внутри которых находится стальное армирование. Это фундамент окна, его надежность и функционал. У качественных окон данный профиль широкий и сложный.

Фурнитурный паз

Представляет собой углубление для установки деталей фурнитуры и фурнитурной обвязки. Подвижные части фурнитуры устанавливаются на створке, ответные неподвижные элементы запирания – на раме.

Створка

Так называется закрывающаяся часть оконной конструкции. Она также изготавливается из многокамерного пластикового профиля, усиленного армирующим элементом.

Уплотнитель

Гибкая многоконтурная полоска из силикона, каучука или полиэтилена, которая отвечает за герметичность.

Рама – основа основ

Производится из многокамерного пластикового профиля (обычно он трех- или пятикамерный), который внутри армирован (усилен) стальным профилем. Именно от качества рамы и прочности пластика зависит жесткость и устойчивость к деформациям всей оконной конструкции, ведь благодаря ей окно крепится в проеме.

Импост окна. Значение импоста в оконной конструкции

1. Что представляет собой импост
2. Функции и преимущества импостов
3. Способы крепления импостов
4. В каких случаях целесообразно заказать штульповые конструкции

Большинство оконных переплетов имеют в своей конструкции импост. Именно этот элемент позволяет разделить проем на отдельные секции. При помощи импоста решается достаточно много важных задач, а в ряде случаев его отсутствие негативным образом сказывается на эксплуатационных характеристиках окон. Эти элементы изготавливаются из того же материала, что и остальные детали переплета, однако сечение профиля имеет индивидуальные отличия.

что представляет собой импост

если предельно упростить формулировку, то импост окна – это усиливающий элемент оконной конструкции, который одновременно делит проем на отдельные секции. он служит своего рода мостом между разными частями переплета и значительно увеличивает жесткость окна.
В зависимости от способа и места установки импосты делятся на:

• вертикальные;
• горизонтальные;
• балконные;
• декоративные.

Хотя принято считать, что декоративный импост не несет никакой функциональной нагрузки, а лишь делит окно на отдельные части, это не совсем так. В реальности такие элементы все-таки выполняют одну важную функцию – участвуют в фиксации стеклопакетов. Декоративный профиль этого типа используется достаточно редко. Его в основном устанавливают для обеспечения симметрии, и только в глухих окнах с достаточно большой площадью эти элементы позволяют более равномерно распределить нагрузку, оказываемую на раму со стороны стеклопакетов.

функции и преимущества импостов

несмотря на свою технологическую простоту, импост является многофункциональным элементом оконных конструкций. например, в некоторых переплетах он одновременно:

• позволяет разделить тяжелое оконное полотно на 2 или 3 более легких створки;
• равномерно распределяет вес стеклопакетов;
• придает жесткость всей оконной конструкции;
• обеспечивает возможность закрепить некоторые элементы запорной фурнитуры или москитной сетки;
• позволяет заполнить глухую или активную створку стеклопакетом и сэндвич-панелями.

Из значимых недостатков импостов стоит выделить тот факт, что импосты снижают светопропускную способность окон, подробнее о которой узнавайте на ОкнаТрейд, и делают невозможным панорамный обзор. При этом преимущества от применения этих элементов в большинстве случаев перевешивают недостатки.

Иногда к минусам относят недостоверную информацию, которая утверждает, что импосты увеличивают вес оконных конструкций. Поскольку эти перемычки занимают место, которое в их отсутствие было бы заполнено тяжелыми стеклопакетами, никакого увеличения массы не происходит.

способы крепления импостов

импосты закрепляются в оконных переплетах вварным или механическим способами. перед этим профили-перемычки предварительно фрезеруются. считается, что вварная технология предпочтительнее, поскольку она обеспечивает конструкциям большую жесткость и надежность. кроме того, такой способ повышает уровень герметичности окон. варка профиля в раму осуществляется путем термического нагрева отдельных элементов конструкции, которые под воздействием высоких температур соединяются друг с другом. при использовании этой технологии достигается как конструктивная, так и визуальная целостность переплетов.
Механический способ проще вварного и не требует применения сложного оборудования. После фрезеровки импост вставляется в раму и фиксируется при помощи саморезов. В качестве крепежа используется специальный соединитель импоста с рамой. Такие элементы обеспечивают требуемую плотность примыкания деталей друг к другу и прочность стыков. При помощи такой технологии внутри переплета может быть закреплен как вертикальный, так и горизонтальный импост.

в каких случаях целесообразно заказать штульповые конструкции

при изготовлении балконной двери с 2 активными створками производители рекомендуют использовать ложный импост и штульповую систему открывания , больше узнать о которой можно в обзоре на окнатрейд. такой тип конструкции считается оптимальным, поскольку позволяет полноценно использовать всю ширину проема, который в этом случае не делится пополам с помощью вертикального импоста во всю высоту блока. что касается окон, то такую технологию чаще всего используют при остеклении балконов и лоджий. при этом целесообразность ее применения зависит от габаритов проема. также в этом случае нужно учитывать очередность открывания створок и сложности с применением москитных сеток.

Механизм пластикового окна. Устройство окна

Для производства пластиковых окон используется синтетический полимер поливинилхлорид , сокращённо - ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна - это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида - профиль . Проще говоря, профиль - это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

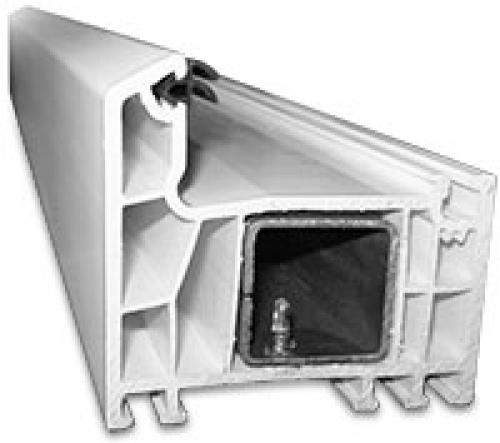

На следующем рисунке изображён оконный профиль в разрезе:

Рамный профиль

Как видите, внутри он поделён пластиковыми перегородками на несколько независимых друг от друга полых секций - камер . Именно их имеют ввиду, когда говорят, сколько камер имеет окно. Чем больше камер в профиле, тем выше теплоизоляция и шумоизоляция окна. Оконный профиль может иметь от 3 до 8 камер. На нашем примере изображён 5-камерный профиль Veka Softline. Для наглядности на рисунке ниже камеры условно раскрашены в разные цвета:

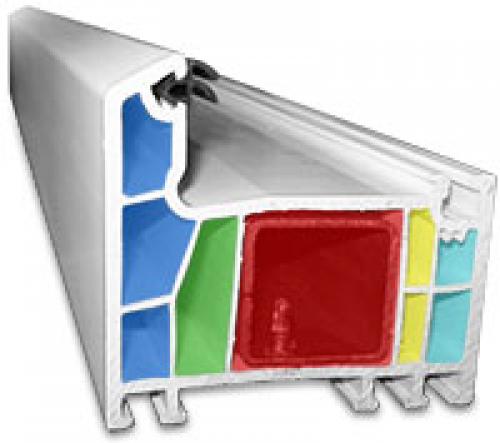

Воздушные камеры внутри профиля

Обратите внимание на среднюю, самую большую камеру (обозначена красным цветом) - сюда вставляется армирующий стальной вкладыш, придающий раме дополнительную жёсткость и предохраняющий её от деформаций и разрушения вследствие температурных перепадов. В зависимости от типа профиля (рамный, створочный, импостный и т.д.) и его марки применяются различные по своей форме армирующие вкладыши (см. рисунок ниже): П-образные, Г-образные, с квадратным сечением и др.

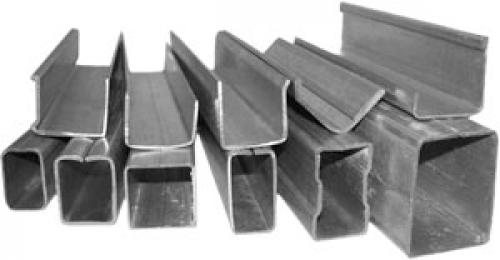

Виды армирующих вкладышей

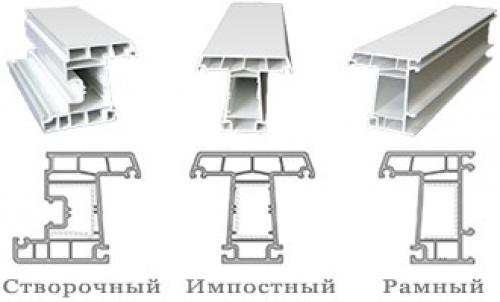

Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов - перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп - аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку - ту, на которой стоит ручка.

Конструкция окна

Рассмотрим конструкцию двустворчатого пластикового окна. Часто двустворчатым называют не только окно, обе половины которого оборудованы створками (открываются), но и окно, в котором имеет створку только одна половина, а вторая - « глухая » - не открывается, как в следующем примере:

Двустворчатое окно (« двушка »)

• Основой окна, как уже было сказано, является рама .
• Рама стандартного окна разделена по вертикали на 2 части с помощью имп о ста .
• Одна половина окна часто (но не обязательно) делается глухой , т.е. не открывающейся. В неё устанавливается стеклопакет . Пакет закрепляется в раме штапиками . Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
• Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка . Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из рамного профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
• На створке в специальном фурнитурном пазу крепится запорный механизм - фурнитура . Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы - поворотный и поворотно-откидной ). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
• На раме, створке, импосте и штапиках установлены резиновые уплотнители , обеспечивающие герметичность окна.
• На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

Из чего состоит окно деревянное. Составные части деревянного окна. Оконные рамы виды, конструкций

Окно - элемент стеновой или кровельной конструкции, предназначенный для сообщения внутренних помещений с окружающим пространством, естественного освещения помещений, их вентиляции, защиты от атмосферных, шумовых воздействий и состоящий из оконного проема с откосами, оконного блока, системы уплотнения монтажных швов, подоконной доски, деталей слива и облицовок.

Рамочная конструкция (элемент) оконного блока - сборочная единица оконного блока, состоящая из брусков .(профилей), соединенных между собой посредством жестких угловых связей: на шипах и клее, сварке, механических связях (винтовых, на зубчатых пластинах, путем оарессовки) и др.

Оконный блок - светопрозрачная конструкция, предназначенная для естественного освещения помещения, его вентиляции и защиты от атмосферных и шумовых воздействий.

Оконный блок состоит из сборочных единиц:, коробки и створчатых элементов, встроенных систем проветривания и может включать в себя ряд дополнительных элементов: жалюзи, ставни и др.

Рис. 1. Оконные рамы виды, конструкций

а - оконные блоки левого открывания; б - оконные блоки правого открывания; в - не открывающийся оконный блок; г - оконные блоки симметричного открывания

Оконная рама:

1) светопрозрачная конструкция со сложным переплетом, применяемая, как правило, для остекления веранд.

2) многоярусная оконная конструкция, состоящая из стоек, ригелей, перекладин и др., в ячейке, которой устанавливают стеклопакеты, створки, коробки, оконные блоки.

Рис. 2

a - пример деревянной оконной рамы для остекления веранды; б - пример металлической рамы с различными видами заполнения конструкции: 1 - стеклопакетами; 2 - не открывающейся створкой (или остекленной коробкой); 3 - открывающейся (распашной) створкой; 4 - оконными блоками; 5 - рама

Варианты открывания окон:

· распашное - створки (полотна) поворачиваются вокруг вертикальной оси;

· подвесное - створки поворачиваются вокруг верхней горизонтальной оси; ;

· откидное - створки поворачиваются вокруг нижней горизонтальной оси;

· поворотно-откидное - створки (полотна) поворачиваются вокруг вертикальной и горизонтальной нижней оси;

· среднеповоротное - створки поворачиваются вокруг средней вертикальной или средней горизонтальной оси;

· раздвижное - створки (полотна) перемещаются в горизонтальном направлении;

· подъемное - створки перемещаются в вертикальном положении;

· комбинированное - сочетание различных видов открывания в одном изделии.

Окно - элемент стеновой или кровельной конструкции, предназначенный для сообщения внутренних помещений с окружающим пространством, естественного освещения помещений, их вентиляции, защиты от атмосферных, шумовых воздействий.

Состоит из:

• Оконного проема с откосами
• Оконного блока
• Системы уплотнения монтажных швов
• Подоконной доски
• Деталей слива
• Облицовок

Рамочная конструкция (элемент) оконного блока

Состоит из брусков (профилей), соединенных между собой посредством:

• Жестких угловых связей: на шипах и клее, сварке, механических связях (винтовых, на зубчатых пластинах, путем оарессовки) и др.

Оконный блок

Светопрозрачная конструкция, предназначенная для естественного освещения помещения, его вентиляции и защиты от атмосферных и шумовых воздействий.

Состоит из:

• Коробки
• Створчатых элементов
• Встроенных систем проветривания
• Может включать в себя ряд дополнительных элементов: жалюзи, ставни и др.

Оконная рама

Виды оконных рам:

Вид	Описание
а	Светопрозрачная конструкция со сложным переплетом, применяемая, как правило, для остекления веранд.
б	Многоярусная оконная конструкция, состоящая из стоек, ригелей, перекладин и др., в ячейке, которой устанавливают стеклопакеты, створки, коробки, оконные блоки.
в	Не открывающийся оконный блок
г	Окноные блоки симметричного открывания

Источник: https://cabel-electro.ru/stati/kak-ustroeno-plastikovoe-okno-iz-chego-sostoit-plastikovoe-okno

Детали пластикового окна. Из чего состоит пластиковое окно – схема в разрезе, детали

С технической точки зрения в состав окна входят только ПВХ-рама с установленными створками, стеклопакетом, уплотнителями и фурнитурой. Однако установка подоконника, отлива, отделка откосов необходимы для того, чтобы светопрозрачная конструкция долго и надежно исполняла свои обязанности, а в комнатах было светло и тепло. По этой причине на приведенной схеме изображены также и эти элементы.

Для начала приведем названия с указанием состава и основной функциональности, а в нижеследующих разделах подробно опишем детали пластикового окна.

• Рама

Изготавливается из армированного металлом ПВХ-профиля. Рама (монтажники часто говорят «коробка») занимает весь периметр окна и служит основой для установки подвижных и глухих (неподвижных) створок.

• Створка (рама створки)

Подвижный элемент окна, собранная из ПВХ-профиля рама с установленным стеклопакетом. Элемент крепится на фурнитуру, которая и обеспечивает необходимую функциональность – открывание, закрывание, поворот и т.д. Стеклопакет в створке удерживается штапиком, соединение герметизируют уплотнителем.

• Стеклопакет

Прозрачный элемент окна, состоящий из 2 и более расположенных параллельно листов стекла. Герметичное скрепление и расстояние между стеклами определяет дистанционная рамка. Стеклопакет – важнейший элемент окна, поскольку через него в помещение проходит свет. Значительная площадь поверхности говорит о том, что этот элемент в первую очередь отвечает за теплопроводность конструкции пластикового окна.

• Штапик

Выполненная из поливинилхлорида (ПВХ) накладка с прорезиненным основанием. Благодаря плотному прилеганию к раме и стеклопакету штапик защищает помещения от проникновения снаружи холода, ветра, пыли.

• Импост

Выполненный из ПВХ-профиля элемент, разграничивающий зоны створок, обеспечивающий возможность их закрывания.

• Фурнитура

Иногда про фурнитуру говорят, как про конструкцию механизма пластиковых окон. Действительно, это набор элементов, который обеспечивает управление и изменения текущего положения створок. Планки, петли, подвесы и другие компоненты фурнитуры выбирают с учетом веса створок, который в основном определяется числом камер в стеклопакете и толщиной стекол.

• Подоконник

Устанавливается с внутренней части (в помещении) под окном. Рекомендуется в ходе эксплуатации не загромождать подоконник, а при монтаже соблюдать требования по выступу от стены внутрь помещения. Это необходимо для того, чтобы в зимнее время в оконном проеме происходил достаточный воздухообмен, не выпадал конденсат.

• Отлив

Устанавливается под окном с внешней стороны. Задача элемента – удалить стекающую по оконному проему воду (дождь, тающий снег), не допустить попадания и накопления влаги под рамой.

• Откосы

Это поверхности стен дома по периметру оконного проема, которые нуждаются в утеплении и защитной отделке. Защитная отделка необходима для предотвращения проникновения холодного воздуха, влаги, утеплителя (монтажной пены) от УФ излучения. С наружной стороны на откосы могут устанавливаться наличники.

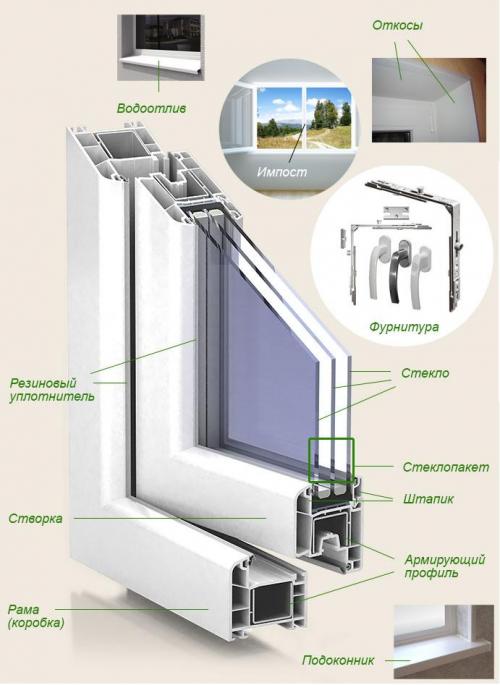

Из чего состоит пластиковое окно подробно. Из чего состоит пластиковое окно, особенности конструкции

Материал из которого изготавливают пластиковые окна называется поливинилхлорид, сокращённо ПВХ. Он был выбран не случайно, основным свойством его является полный химический нейтралитет. Рама и стеклопакеты не образуют химической реакции с воздухом, дождем и прочими атмосферными явлениями. Их можно мыть любыми моющими свойствами, не повреждая и не растворяя поверхность.

Устройство пластикового окна:

1. Рама (профиль) . Эта часть конструкции располагается по периметру, вставляется в оконный проём. В ней фиксируется стеклопакет. Материал, из которого изготавливают её имеет различные модификации (защищать от взломов, быть усилена металлом и т.д.).
2. Стеклопакет. Это прозрачная часть, которая пропускает в дом солнечный свет. Отличаются они количеством стёкол, их герметичностью, свойствами в отношении проводимости тепла и солнечных лучей.
3. Створка . Часть (как правило половина) которая может открываться, крепится на фурнитуру. Она изготавливается из того же материала, что и рама. По всем сторонам створки устанавливают штапик. Место соединения с рамой уплотняют утеплителем, чтобы воздух не охлаждал помещение. Периодически требуется замена этого материала, со временем он изнашивается. Может изготавливаться как полноразмерная часть, так и в виде форточки. Наличие фурнитуры позволяет фиксировать створку и проветривать жилище.
4. Штапик . Это пластиковая накладка торца створки с прорезиненным основанием. С его помощью создаётся герметичность, внутрь помещения не проникает ветер, пыль, влага. Створка плотно прилегает к профилю.
5. Импост. Пластиковый профиль, усиленный армированием. Он делит окно пополам (или на несколько частей). С его помощью плотно держатся несколько створок.
6. Фурнитура . Сюда относятся все мелкие комплектующие детали, помогающие в эксплуатации. Это такие элементы как: ручка, планка, петли и пр. Так как она получает наибольшую нагрузку, изготовитель и материалы должны быть надежными. Разновидности фурнитуры: противовзломная, безопасная для детей и пр.
7. Подоконник . Крепится в нижней части, внутри, при стандартном варианте, его оставляют полым. Обладает высокими теплоизолирующими свойствами, имеет многокамерную конструкцию.
8. Отлив . Крепится с внешней стороны, внизу. Его задача – отводить воду снаружи вниз, чтобы она не затекала под раму.
9. Откосы. Устанавливаются внутри оконного проема по периметру, выполняются как в классическом белом цвете, так и в других вариантах, в зависимости от дизайна помещения.
10. Наличники . Крепятся на откосы со стороны стены, завешают конструкцию окна, окончательно оформляют оконный проём.

Из чего состоит стеклопакет. Разновидности стеклопакетов по количеству камер

Конструктивно стеклопакет состоит из двух или трех параллельных листов стекла, установленных на определенном расстоянии друг от друга. Приклеены листы к специальной конструкции — дистанционной рамке из металла или пластика заданной ширины.

Она выполняет несколько функций:

• соединяет стекла в одну конструкцию;
• определяет их параллельность;
• герметизирует внутреннюю полость (камеру);
• усиливает стеклопакет;
• позволяет удалять избыточную влагу из камеры.

Согласно ГОСТ 24866-2014 в России производятся два вида стеклопакетов — однокамерные (СПО) и двухкамерные (СПД). Однокамерные состоят из двух листов стекла и одной дистанционной рамки, двухкамерные — из трех листов стекла и двух рамок. Тот же ГОСТ предусматривает и другие конструкции, состоящие из четырех или пяти листов стекла. Но такие стеклопакеты изготовляются чаще всего по специальному заказу и составляют небольшой процент от общего производства окон.

Стекло для стеклопакетов используется только самой высокой марки М1, так называемое флоат-стекло. Оно производится по очень интересной технологии, изобретенной в Великобритании в 50-х годах прошлого столетия. Состоит она в том, что расплавленное стекло (смесь песка, доломита, кальцинированной соды и извести, Т_{плавления}≥ 1000⁰С) выливается в ванну заданной формы на слой расплавленного олова (Т_плав.= 232⁰С). Расплав олова обладает всеми свойствами жидкости, основное из которых в этом случае — образование идеально ровной горизонтальной поверхности. Высокая плотность металла исключает появление волн и брыжей от движений воздуха.

На металлическое зеркало выливается стекломасса, которая растекается по поверхности слоем заданной толщины и остывает до температуры полной кристаллизации. Лист полученного стекла обладает исключительной точностью параметров, высокой прозрачностью и отсутствием дефектов, возникающих, чаще всего, при неравномерном остывании.

Часть флоат-стекла используется сразу же после остывания, часть подвергается закалке — повторному нагреванию до высокой температуры, ниже точки плавления и резкому охлаждению. В результате изменяется внутренняя структура материала, он становится прочнее и безопаснее. При разрушении рассыпается не на осколки, а на прямоугольные кусочки, неспособные порезать или травмировать человека иным образом. Некоторые стеклопакеты строятся на базе именно закаленного стекла.

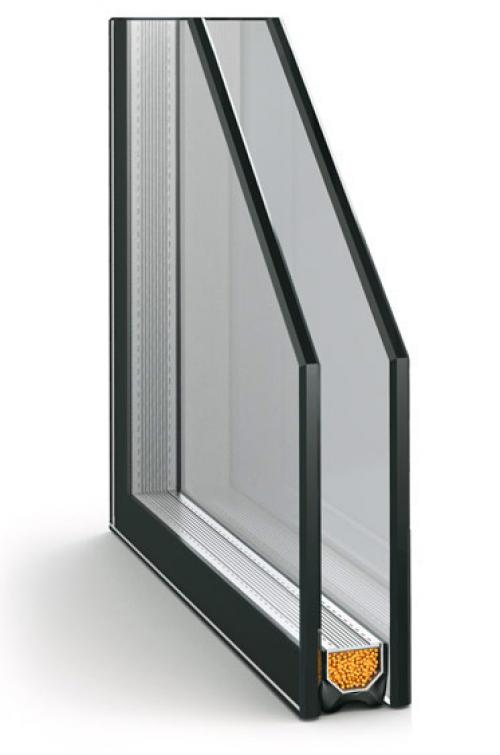

Однокамерные стеклопакеты

Самый распространенный из стеклопакетов. Он используется практически во всех окнах технического назначения для офисов, производственных помещений, торговых заведений, ресторанов, кафе, складов. Значительная часть окон ПВХ в домах и квартирах тоже оборудованы именно однокамерными стеклопакетами.

Главные преимущества:

• небольшой вес;
• достаточный уровень теплоизоляции;
• высокая светопропускная способность;
• невысокая цена.

Толщина стеклопакета находится в пределах 24 – 54 мм при толщине стекла (стандарт) 4 мм. Часть стеклопакетов могут изготовляться из стекла большей толщины, но общая ширина пакета при этом не выходит за рамки допустимого диапазона.

Очень удобно использовать однокамерные стеклопакеты с использованием энергосберегающих стекол. Сохраняется одно из главных преимуществ — легкость конструкции, а теплозащитные свойства значительно возрастают.

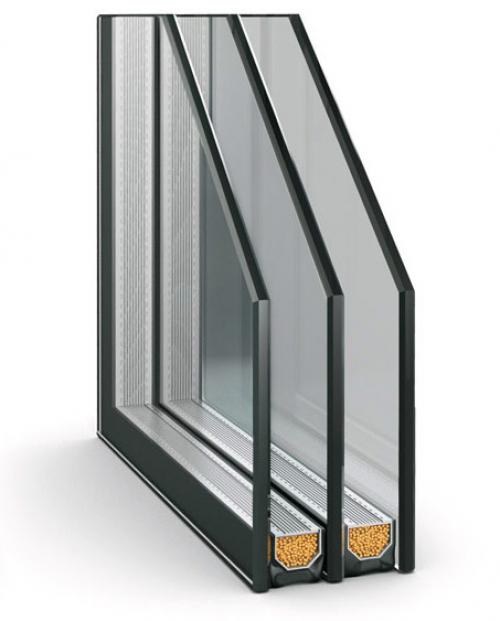

Двухкамерные стеклопакеты

Эта конструкция тоже входит в основные виды стеклопакетов для пластиковых окон. В последнее время подавляющее количество окон для жилого сектора производится именно с этим видом остекления. Общая ширина пакета не превышает габаритов однокамерного — 18 – 54 мм. Три листа стекла толщиной 4 мм занимают 12 мм ширины стеклопакета, остальное приходится на воздушные камеры. Естественно, наибольшим уровнем теплоизоляции обладают самые широкие стеклопакеты.

Уровень звукоизоляции двухкамерных стеклопакетов значительно выше, чем у однокамерных, но его можно еще увеличить, используя дистанционные рамки различной ширины — звуковые волны в этом случае активно гасятся в результате асинхронных вибраций стекол.

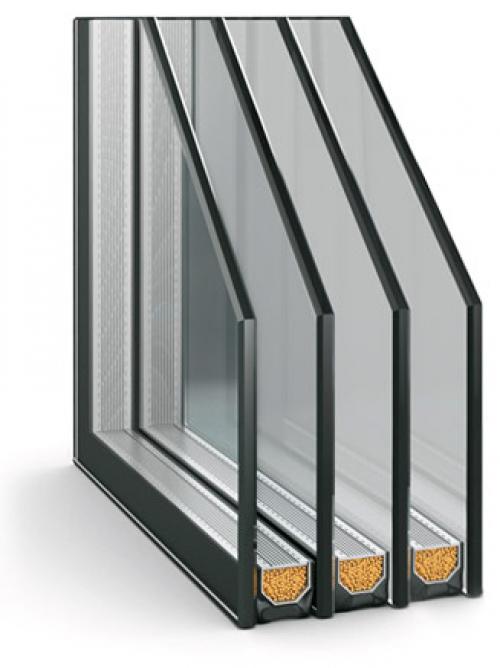

Трехкамерные стеклопакеты

Применяются несколько реже, чем двухкамерные и намного реже, чем однокамерные.

Для этого есть несколько причин:

• большая масса створок, что требует применения более прочной, а, значит, и дорогой фурнитуры;
• незначительный прирост звукоизоляционных свойств;
• снижение светопропускной способности;
• уменьшение толщины воздушных камер;
• рост стоимости.

Трехкамерные окна (4 листа стекла, 3 дистанционных рамки) оправданы только в случае использования окон в очень холодном климате при увеличенной ширине рамы. В обычных окнах кроме ускоренного износа петель и снижения интенсивности естественного света более никакого эффекта не наблюдается. Эти же ограничения касаются четырехкамерных окон, которые можно рассматривать только как специальные конструкции для особых условий эксплуатации.

Строение окна снаружи. Базовые элементы

Окно из металлопластика отличается значительной сложностью по сравнению с традиционным деревянным аналогом. Но по сути изучить такое изделие легко, если понять принцип действия и главные закономерности: из чего состоит окно, как размещаются базовые элементы.

Ключевая особенность изделия с профилем ПВХ — его модульная структура. Оно собрано из самостоятельных блоков с неизменным их числом, расположением. Но сами эти части могут быть различными в пределах стандартов технологии.

Базовые элементы, составляющие структуру оконных блоков.

1. Профильный каркас с внутренним армированием металлом. Конструкция рамы окна — основа, в которую вставлено «глухое» остекление или открывающиеся створки.
2. Заполнение проемов: стеклопакет или моностекло. В ряде случаев применяются непрозрачные материалы, примером которых является сэндвич-панель. Такой вариант имеет низкую теплопроводность и дает отличную теплоизоляцию.
3. Фурнитура — это комплект, представляющий собой механизм пластикового окна. С его помощью изделия закрываются и открываются. При этом могут быть заданы различные режимы. Состав: ручка, петли, запорная арматура, приводные части, компоненты системы проветривания.
4. Необходимые детали типа подоконника, нащельников , водоотливной планки. В ряде случаев применяются откосы и различные профили: базовые, соединительные, доборы. Набор частей зависит от конструкции, вследствие чего в разных моделях могут наблюдаться существенные отличия.
5. Аксессуары. Клапаны вентиляции , сетки от насекомых , жалюзи или роллетные шторы . В основной набор они не входят, при желании могут быть демонтированы.
