В чем особенность замены фурнитуры пластиковых окон. Необходимые инструменты

В чем особенность замены фурнитуры пластиковых окон. Необходимые инструменты

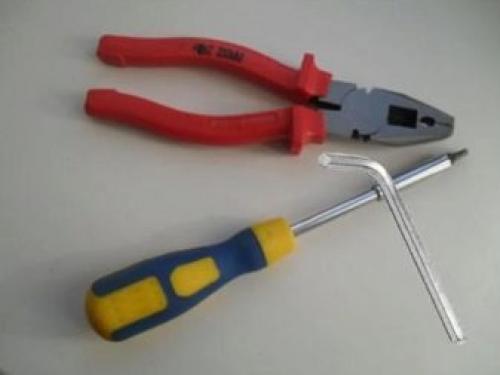

После принятия решения заменить поломанную фурнитуру самостоятельно, следует запастись определенным набором инструментов. Ведь без них справиться с довольно трудоемкой задачей будет совсем нелегко. Для этого потребуются следующие инструменты:

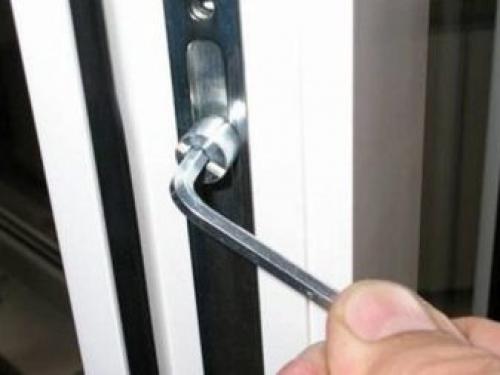

• ключ-шестигранник размером 4 миллиметра. Он является одним из главных регулирующих инструментов. Чаще всего он применяется во время сборки мебели, однако, для замены оконной фурнитуры также станет незаменимым атрибутом;

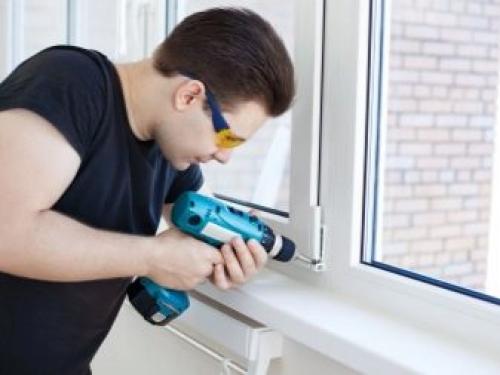

• шуруповерт и набор бит (лучше – крестовые). Обычно используются насадки с маркировкой Т и ТХ. Он необходим для работы с болтами, с помощью которых к профилю крепятся практически все детали;

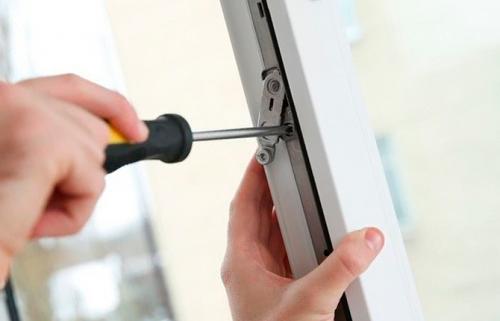

• для некоторых отделов вместо шуруповерта подойдет обычная фигурная отвертка размером 3–4 миллиметра;
• плоскогубцы. Данный инструмент идет как вспомогательный и необходим для разборки некоторых деталей;

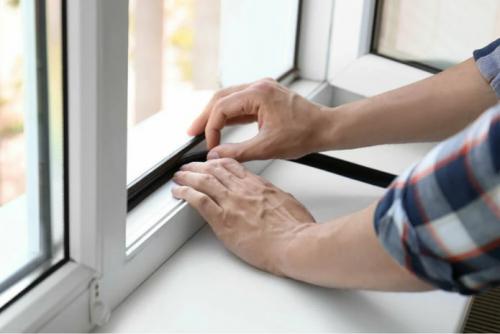

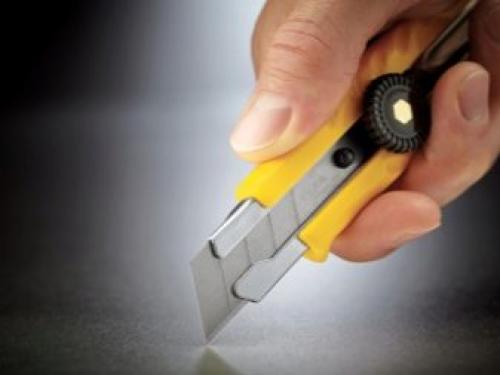

• строительный (канцелярский) нож. Данный инструмент понадобится в том случае, если потребуется заменить резиновый уплотнитель окна;

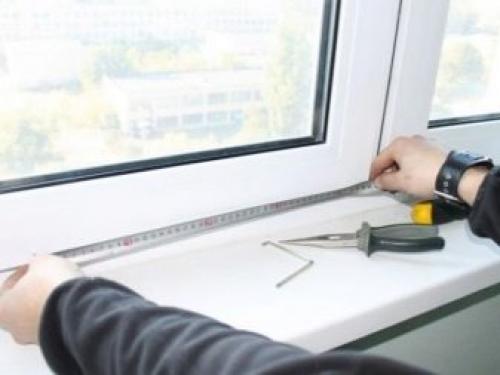

• рулетка и специальный карандаш или фломастер. Чтобы просверлить новые отверстия или установить какую-либо деталь, следует произвести замеры. Без рулетки здесь не обойтись, а карандашом или фломастером необходимо отметить место установки детали или просверливания отверстия;

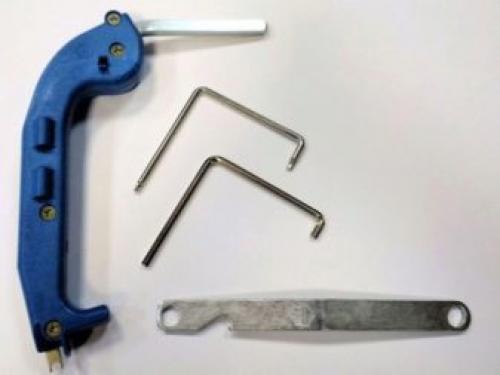

• монтажная ручка. Этот инструмент считается профессиональным и необходим для снятия штифта петель с разных видов фурнитур;
• специальное масло для смазки фурнитуры . Кроме обычного машинного масла, отличным средством для смазки станет аэрозоль WD-40. Он будет защищать ракеты от дальнейшей коррозии благодаря минеральному маслу в составе.

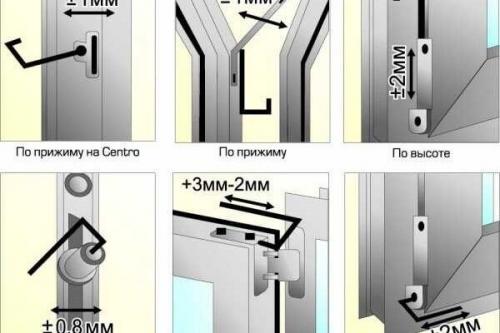

Регулировка эксцентриков пластиковых окон. Регулировка пластиковых окон самостоятельно на лето и зиму + ремонт

Для чего регулировка пластиковых окон

У каждого оконного или дверного изделия есть заводские характеристики. Со временем они изменяются не в лучшую сторону. Регулировка окон и дверей возвращает в первоначальное состояние конструкцию, что продлевает ее срок службы.

Регулировку пластиковых окон и дверей проводят в случаях:

• скрип при открытии или закрытии створки;
• заедает ручка;
• она же перестает производить фиксацию подвижного элемента окна – створки;
• створку необходимо приподнимать, когда требуется ее закрыть;
• сквозняк через зазор между коробкой и створкой окна;
• следы потертости на пластике.

Устройство и принцип работы фурнитуры ПВХ-окон

Если вы никогда не обращали внимание на то, как устроено ваше окно, перед регулировкой фурнитуры это следует сделать обязательно. Оконная фурнитура – сложный, состоящий из множества элементов механизм. Он обеспечивает правильную и безопасную эксплуатацию створок.

Обратите внимание: управление этим механизмом осуществляется только ручкой. Определенный градус ее поворота задает положение запорных элементов и, соответственно, режим открывания окна.

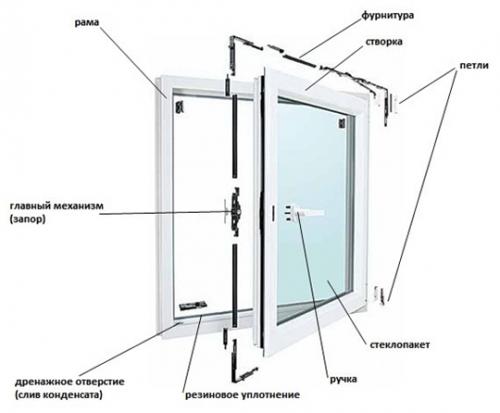

Устройство пластикового окна

Основные функциональные части фурнитуры:

• Стальные пластины (наружная и внутренняя), расположенные по периметру створки. При этом внутренняя пластина – или так называемая “шина” – движущаяся. Она перемещается относительно неподвижной наружной.
• Основной запор, расположенный с передней стороны открывающейся части окна.
• Ножничный кронштейн или “ножницы”. Удерживают створку в верхней части при открывании окна.
• Угловые передачи. Устанавливаются по углам открывающейся створки и служат для передачи движения от основного запора остальным элементам стальной обвязки.
• Цапфы (эксцентричные ролики, “эксцентрики”) – овальные или круглые элементы, установленные на внутренней шине и выступающие наружу через прорези в неподвижной стальной пластине.
• Ответные планки. Неподвижные элементы, крепящиеся к оконной раме, предназначенные для фиксации цапф при закрывании окна.

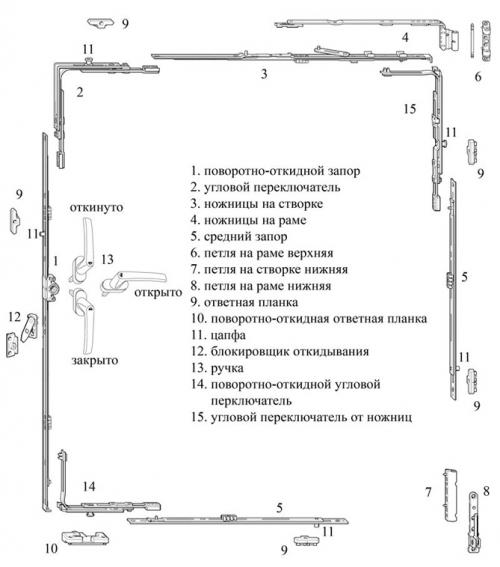

Схема фурнитуры ПВХ-окна

Принцип работы механизма довольно прост. Поворот ручки обуславливает движение передающей шины с цапфами. Они выдвигаются из пазов ответных планок и окно открывается. В режиме проветривания отодвигаются все эксцентрики, кроме тех, которые расположены в нижней части створки. При опускании ручки вниз цапфы задвигаются в “ответки” и окно надежно закрывается.

Когда нужна регулировка окон

Регулировка оконной фурнитуры может потребоваться в следующих случаях:

• конструкция плохо удерживает тепло в помещении, появляются сквозняки;
• ручка не закрывается до конца, болтается или, наоборот, поворачивается с трудом;
• створка провисает и при движении задевает раму.

Почему возникают такие неполадки? Причин может быть несколько.

1. Деформация элементов фурнитуры. Это часто случается с некачественными, дешевыми изделиями.
2. Неправильная эксплуатация конструкции – поворот ручки при открытом окне, резкое закрывание до упора и др.
3. Неблагоприятные погодные условия. Каждое изделие рассчитано на эксплуатацию в определенном температурном и влажностном режиме, в противном случае отдельные элементы окна не будут функционировать должным образом.
4. Нарушение технологии установки конструкций.
5. Усадка дома.

Тугой ход оконной ручки может повлечь поломку всего запорного механизма

Еще одна причина, по которой необходимо регулировать прижимную фурнитуру два раза в год, – срок службы уплотнителя. Ослабляя прижим в летний период и увеличивая его зимой, вы предохраняете уплотнитель от пересыхания, потери объема и деформации. Подстройка под изменение температур в эти сезоны также снижает внутреннее напряжение оконной конструкции.

Типы регулировки пластиковых окон

Существует несколько видов ремонта, который может понадобиться после точной установки конкретной неполадки в работе механизма и её причины. Не следует пытаться починить то, что не сломано, а при возникновении трудностей лучше подробнее углубиться в тему, проконсультировавшись в ближайшем мебельном магазине, или вызвать специалиста на дом.

Регулировка фурнитуры

Окно может не закрываться из-за проблем с блокиратором, перекрывающим возможность повернуть ручку и сделать стеклопакет герметичным. Они нужны для избежания поломок ручки. Устранение этой неполадки не будет сложной задачей. Требуется найти надпись на запоре окна: если присутствует маркировка «AUBI», следует направить створку вертикально вверх, надавить на пластину с пружинкой и поставить ручку в необходимое положение.

При наличии маркировок «ROTO», «GU» и иных металлический язычок нажимается под ручкой, которая потом поворачивается параллельно прокладке уплотнителя.

Замена привода пластикового окна. Особенности и правила установки поворотно-откидного механизма для пластикового окна

Среди всех типовповоротно-откидной механизм самый популярный и лучший по своим возможностям.

Его особенностью является наличие ножниц, модифицированных петель, зацепов и переключателей, позволяющих двигать, фиксировать створку и по вертикали, и по горизонтали, а также улучшать режим проветривания, эффективнее регулировать наклоны, степень прижатия.

Просто поворотная система намного урезанная по объему опций, ее часто меняют на описанную выше.

Рассмотрим, из чего состоит поворотно-откидная фурнитура, ее возможности, как отремонтировать, установить с нуля или заменить ею изношенные или менее функциональные механизмы закрытия/открытия, установленные на ПВХ-стеклопакетах.

, обеспечивающие работу стеклопакета, открывание/закрывание, переведение в определенные режимы и фиксацию в них. К такому оснащению также относятся, элементы проветривания, декоративные части.

Механизмы обычных окон – фактически это лишь, ручки, болты крепления. Но у изделий, которые принято называть стеклопакетами (бывают не только пластиковыми, но и деревянными, алюминиевыми) система, обеспечивающая открытие/закрытие представляет собой сложный взаимосвязанный комплекс многочисленных больших и мелких деталей, реек, пластин обвязки по всему периметру створок, рамы.

Сложность конструкции обусловлена повышенной функциональностью такого окна: несколько режимов (сезонные позиции, проветривание, открытие/откидывание), возможность регулировки прижима, положения, блокировки.

Перечислим все возможные типы фурнитуры для ПВХ-стеклопакетов, чтобы подробнее отобразить место среди них описываемого типа механизма:

• Поворотная (включая штульповую) и поворотно-откидная. Это классические самые распространенные разновидности для пластиковых и подобных им стеклопакетов. Первые обладают ограниченной функциональностью известной издревле – открытие (движение) только по горизонтали, в стороны, а также некоторые опции разных режимов, но они не столь многочисленные и объемные, ограничены описанным ходом конструкции.

  К штульповым подвидам относят конструкции с ложными импостами, у которых вертикальная перегородка отсутствует, ее роль выполняет сторона створки, а край другой створки служит фиксатором, фурнитура (фиксационная, поворотная) спрятана с внутренней стороны.

  Нами рассматриваемая поворотно-откидная фурнитура – это самый оптимальный по функциональности, можно даже сказать, с самым большим объемом опций среди всех систем механизм, обеспечивающий открывание/закрывание не только по горизонтали, но и по вертикали (на откидывание).

  У него также есть улучшенный режим проветривания (регулировка щели, отставания, прижима в более широком диапазоне).

• С подвесом в горизонтальной плоскости: среднеподвесная, фрамужная. У такой системы, фиксирующие и удерживающие элементы крепятся не на одной вертикальной стороне рамы, а на идентичных местах на противоположных ее стойках (планках), то есть между такими креплениями можно провести горизонтальную линию.

  Открытие створки – это откидывание вверх/вниз (поднятие/опускание, то есть не с поворотом в левую/правую сторону, а по вертикали).

• Есть варианты конструкции по направлению открывания створок: от/на себя, в разные стороны, друг к другу.
• Параллельно-сдвижная. Ставится на раздвижные стеклопакеты.

Источник: https://interer-i-dekor.ru-land.com/novosti/prokruchivaetsya-ruchka-plastikovogo-okna-chto-delat-esli-ruchka-plastikovogo-okna

Эксцентрик окна. Как отрегулировать, чтобы не дуло?

Бывает такое, что пластиковое окно выставлено в зимний режим, а из него все равно сквозит. Способы исправления проблемы зависят от причины:

Что делать, если дует из онка?

• Неподходящий режим . В летней и нейтральной позиции эксцентриков окно может поддувать. Как перевести окно пвх в зимний описано в предыдущем разделе.
• Испортившийся уплотнитель . Резинка могла стереться, если окно долго находилось в режиме «Зима» или оно уже попросту старое. Для лучшей герметизации рекомендуется заменить уплотнитель по всему периметру створок.

• Некачественный монтаж . Исправить эту ошибку, допущенную при установке, своими руками достаточно сложно. В случае неправильной установки дуть может из петель, мест примыкания к откосам и подоконнику, по контуру стекла (под штапиками), механизма ручки. Для решения данной проблемы обратитесь к проверенным специалистам.
• Провисание створки . Кроме эксцентриков пластиковое окно имеет и другую настраиваемую фурнитуру: верхняя и нижняя петля, запоры, переключатели, ответные планки. Их поворачивание помогает добиться более плотного закрывания.

По горизонтали

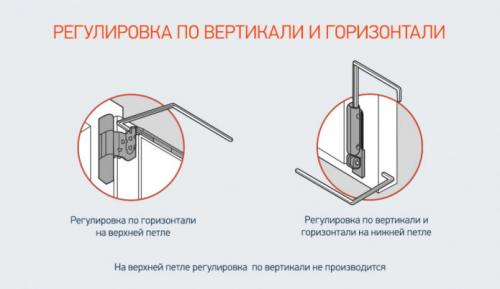

Регулировка створки пластикового окна влево-вправо и вверх-вниз осуществляется с помощью шестигранного ключа.

Совет ! Так как в окнах ПВХ много труднодоступных мест, при регулировке удобнее всего работать инструментом с закругленной головкой.

Чтобы поправить положение подвижной части относительно рамы на 1, 2 мм влево или вправо, первым делом регулируют нижний навес. Для этого шестигранник вставляют в боковой паз и прокручивают:

• По часовой стрелке, чтобы притянуть подвижную деталь к петле.
• Против часовой, чтобы отодвинуть дверку от рамы.

Поворот верхней петли позволяет поправить положение створок вплоть до 4 мм. Для этого открываем окно, вставляем ключ в боковое подходящее отверстие с внутренней стороны.

• Поворот по часовой подтягивает подвижную часть окна к петле, поднимает противоположный нижний угол.
• Вращение против часовой, наоборот, отталкивает, опускает низ.

Важно ! Поворачивать узлы нужно минимально: если перестараться, углы при открывании и закрывании окна начнут цеплять раму.
