Конструкция пластиковых окон включает два основных элемента — профиль и стеклопакет. После измерения размеров проема специалистами на производстве изготавливается оконная коробка. В общей площади конструкции на ее долю приходится около 10%.

Рассмотрим элементы окна, состоящие из профиля выбранной камерности:

• рама — сваренная по углам коробка, которая жестко фиксируется в проеме;
• створки — элементы конструкции, которые позволяют часть окна открывать;
• импост — закрепленный элемент, разделяющий коробку на части и обеспечивающий дополнительную жесткость; различают вертикальные и горизонтальные импосты.

Внутри профиля расположено несколько воздушных камер, их число варьируется от трех до шести.

Различаются также ширина и толщина профиля. В основную камеру профиля при изготовлении закладывается усилительный вкладыш — армирующий профиль, который также имеет разные характеристики. От всех этих параметров во многом зависят звуко- и теплоизоляционные свойства оконной системы, а также ее прочность.

Другие важные элементы окна — стекло и уплотнительный контур. Из двух или трех стекол делают герметичный стеклопакет — светопрозрачную часть конструкции.

Стеклопакеты различаются:

• По технологии производства (сегодня применяются стандартная и «теплый край»).
• По количеству камер: стеклопакет из двух стекол называется однокамерным, из трех — двухкамерным.

Между стеклами устанавливается перфорированная алюминиевая или пластиковая рамка (спейсер), в которую закладывают влагопоглотитель, или молекулярное сито. Стеклопакет фиксируется изготовленными из доборного профиля штапиками.

По типам используемого стекла, которых сегодня, помимо обычных стекол разной толщины, существует множество разновидностей. Производители подбирают стекла под основную функцию стеклопакета: шумоизоляция, энергосбережение, защита от солнечных лучей.

Обратите внимание!

По толщине. Производители выпускают стеклопакеты разной толщины, шаг составляет 2 м. В климатических условиях средних широт разумно ориентироваться на стеклопакеты толщиной 32-34 мм.

Устройство пластикового окна предусматривает установку двух или более уплотнительных контуров. Важны такие характеристики уплотнителя, как износоустойчивость и термостойкость. Изготавливают уплотнители обычно из вулканизированного каучука (резины), синтетического каучука (EPDM каучук), эластичного термопласта.

Без качественной, надежной фурнитуры не может быть хорошего пластикового окна. Под этим термином понимаются петли, на которые подвешивают створки, механизмы, с помощью которых их открывают и закрывают, ручки и многое другое. Хорошая фурнитура, такая, например, как фурнитура Titan AF, должна быть незаметна (кроме красивых ручек, конечно!) и не напоминать о себе пользователю, создавая ему проблемы.

Надеемся, нам удалось вкратце объяснить, из чего состоит окно. Заканчивая перечисление элементов оконной конструкции, надо не забыть упомянуть:

• штульп — элемент, позволяющий плотно прикрыть створки без импоста;
• откосы — панели из пластика, прикрывающие стены вокруг окна с трех сторон;
• водоотлив — карниз, защищающий конструкцию от атмосферных осадков;
• подоконник — любимое место домохозяек для размещения цветов и рассады, изготавливается, в основном, из плиты МДФ или профиля ПВХ.

Пластиковые окна описание. Преимущества пластиковых окон Одно из основных преимуществ современных пластиковых окон заключается в том, что каждый заказчик может подобрать изделие под свои индивидуальные запросы. Благодаря этому покупатели рационально расходуют средства и успешно решают задачи по созданию комфортабельных условий для работы и проживания. При этом у окон из ПВХ-профилей есть общие для всех видов изделий достоинства.

долговечность

изделия из пластика при минимальном уходе в состоянии прослужить не менее полувека. для этого достаточно проводить сервисное обслуживание, не использовать для чистки элементов оконных конструкций абразивные и агрессивные средства.

герметичность

при условии правильно проведенного монтажа изделия из профильных систем со стеклопакетами представляют собой абсолютно герметичные конструкции. они не пропускают ни воздух, ни воду. весь образующийся внутри рам и створок конденсат самотеком через специальные дренажные каналы отводится наружу.

функциональность

пластиковыми окнами легко управлять, их механизмы открывания практически безотказны в эксплуатации – в них фактически нечему ломаться. активные створки бесшумно открываются, не скрипят во время движения и не заедают. разбалансировка механизмов открывания в абсолютном большинстве случаев оперативно устраняется путем их регулировки и смазки.

звуко- и теплоизоляция

даже модели эконом-категории неплохо сохраняют тепло и задерживают уличный шум. с повышением класса изделий эти свойства улучшаются.

цветостойкость и практичность

не выгорают на солнце и не меняют свой первоначальный цвет. их внутреннюю или наружную поверхность легко чистить, поскольку пластик не впитывает грязь.

стабильность форм

поливинилхлорид образует прочные соединительные швы, не разбухает от воздействия влаги, не плавится под солнцем, не растрескивается на морозе. усиленные профили не деформируются при перепадах температур, хорошо переносят внешние механические воздействия.

Строение окна снаружи. Как правильно называются основные элементы окна



ВОПРОС: Собираюсь заказывать пластиковые окна, но на фирмах меня завалили встречными вопросами и советами со многими профессиональными терминами. Дайте, пожалуйста, название и описание всех элементов и частей окна, чтобы правильно сформулировать свой заказ.

основные элементы и части окна

основными элементами самого окна (светопрозрачной ограждающей конструкции) и оконного проема в стене или крыши являются: рама, створки, импост, фурнитура, стеклопакет, штапик, уплотнители, откосы, отливы и профиля.

Расположение и название основных элементов и частей окна

описание элементов и частей окна

рама – основная неподвижная часть окна, закрепляемая в оконный проем наружной ограждающей конструкции (стены, крыши). на раму крепятся створки.

Импост - неподвижная часть рамы окна, вертикально или горизонтально разделяющая просвет окна и служащая для фиксации створок. Импосты устанавливаются в окнах с двумя и более створками.

Створки – открывающиеся или глухие части окна, являющиеся обрамлением для стекол или стеклопакетов. Створки крепятся на раму окна.

Стеклопакет – герметичное соединение двух и более стекол в единый светопрозрачный элемент. Бывают стеклопакеты с двумя стеклами (однокамерные), тремя стеклами (двухкамерные) и с бОльшим количеством стекол. Также существуют энергосберегающие стеклопакеты, наиболее распространенным типом среди которых являются стеклопакеты с низкоэмиссионным покрытием (схему экономии энергии в таких стеклопакетах см. ниже).

Источник: https://alyuminievye-okna.aystroika.info/stati/iz-chego-sostoit-plastikovoe-okno-detali-iz-chego-sostoit-plastikovoe-okno-osnovnye-elementy

Какие бывают пластиковые окна. Выбираем размер окон

Чтобы в комнате хватало света, площадь окон должна быть не менее 1/8 площади пола. Чем больше окна, тем помещение светлее и просторнее на вид, но тем быстрее оно остывает, поэтому делать окна прямо во всю стену в частном доме не советуем.

Оконные блоки бывают готовые или на заказ.

Из чего состоит оконный блок:

• Профиль — рама окна и створок с воздушными камерами внутри.
• Арматура из стали внутри профиля для прочности.
• Стеклопакет — одно или несколько стекол, которые герметично устанавливают в раму из профиля. Пространство между стеклами (его тоже называют камерой) заполнено воздухом или инертным газом, которые плохо проводят тепло. Чем больше в стеклопакете камер, тем лучше тепло- и шумоизоляция.
• Фурнитура и комплектующие : ручки , замки, уплотнители , штапики, крышки вентиляционных отверстий, кронштейны для москитных сеток и т. д.

Стандартные размеры ( по ГОСТу ) готовых окон — 57–267 см в ширину и 58–275 см в высоту. Это надо учитывать при проектировании дома. Если размер окна обозначен буквой «М» и цифрой, значит, его измеряли в строительных модулях. Один модуль равен 100 мм. Например, размер окна высотой 132 см и шириной 87 см будет выглядеть как 13М–9М.

Окна нестандартного размера надо делать на заказ. Производитель снимет мерки, соберет окна и сам установит их.

Игорь Митроченков

Толщина оконного профиля в жилом доме должна быть не меньше 70 мм. В такой раме обычно пять или шесть изолированных воздушных камер. Толщина стеклопакета — от 42 мм, заполнение — 3 стекла. Это минимальные рекомендации. Можно выбрать толще профиль и шире пакет, но выйдет дороже. Окна тоньше покупать для дома не советую: они будут промерзать, и придется больше тратить на отопление.

Кроме профиля и размеров, обратите внимание на отзывы о фирме и рекомендации знакомых, качество сборки и установки. Если вы делали окна на заказ и их устанавливал сам производитель, то при неровной установке створки будут плохо закрываться и от окон будет дуть, а плохо закрепленная фурнитура быстро сломается.

Устройство фурнитуры пластиковых окон. Устройство окна

Для производства пластиковых окон используется синтетический полимер поливинилхлорид , сокращённо - ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна - это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида - профиль . Проще говоря, профиль - это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

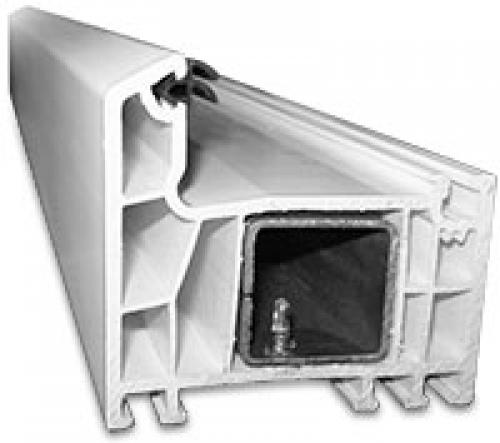

На следующем рисунке изображён оконный профиль в разрезе:

Рамный профиль

Как видите, внутри он поделён пластиковыми перегородками на несколько независимых друг от друга полых секций - камер . Именно их имеют ввиду, когда говорят, сколько камер имеет окно. Чем больше камер в профиле, тем выше теплоизоляция и шумоизоляция окна. Оконный профиль может иметь от 3 до 8 камер. На нашем примере изображён 5-камерный профиль Veka Softline. Для наглядности на рисунке ниже камеры условно раскрашены в разные цвета:

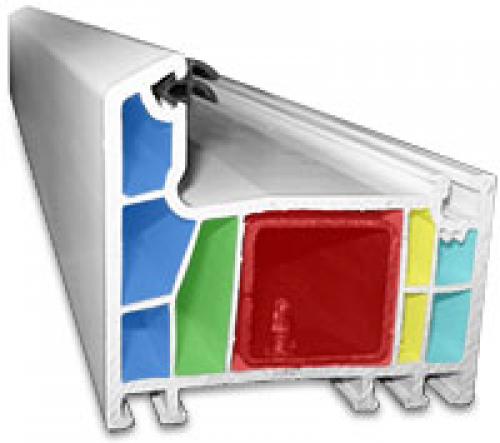

Воздушные камеры внутри профиля

Обратите внимание на среднюю, самую большую камеру (обозначена красным цветом) - сюда вставляется армирующий стальной вкладыш, придающий раме дополнительную жёсткость и предохраняющий её от деформаций и разрушения вследствие температурных перепадов. В зависимости от типа профиля (рамный, створочный, импостный и т.д.) и его марки применяются различные по своей форме армирующие вкладыши (см. рисунок ниже): П-образные, Г-образные, с квадратным сечением и др.

Виды армирующих вкладышей

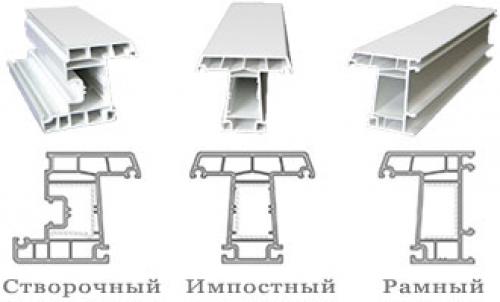

Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов - перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп - аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку - ту, на которой стоит ручка.

Конструкция окна

Рассмотрим конструкцию двустворчатого пластикового окна. Часто двустворчатым называют не только окно, обе половины которого оборудованы створками (открываются), но и окно, в котором имеет створку только одна половина, а вторая - « глухая » - не открывается, как в следующем примере:

Двустворчатое окно (« двушка »)

• Основой окна, как уже было сказано, является рама .
• Рама стандартного окна разделена по вертикали на 2 части с помощью имп о ста .
• Одна половина окна часто (но не обязательно) делается глухой , т.е. не открывающейся. В неё устанавливается стеклопакет . Пакет закрепляется в раме штапиками . Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
• Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка . Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из рамного профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
• На створке в специальном фурнитурном пазу крепится запорный механизм - фурнитура . Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы - поворотный и поворотно-откидной ). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
• На раме, створке, импосте и штапиках установлены резиновые уплотнители , обеспечивающие герметичность окна.
• На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

Статьи про пластиковые окна. Все, что нужно знать о пластиковых окнах: обзор

Окна в доме ответственны за энергосбережение, защиту от солнца, сохранение постоянной температуры, вентиляцию и т.д. Качество этих функций зависит от профиля и стеклопакета. Так что на пластиковые окна цена формируется на основе материалов конструкции и уровня защиты от внешних факторов.

Не будет стопроцентной изоляции от окружающего мира

Самые качественные конструкции, разработанные с минимальными погрешностями, установленные мастерами своего дела, не могут гарантировать абсолютной изоляции от шума и холода. Прохладный воздух может попадать в комнату через небольшие люзы между стеклопакетом и уплотнителем, монтажные швы и т.д.

Однако пластиковые окна могут реально сделать шумы магистрали, шумного двора или других неприятных звуков менее заметными. Но надо помнить, что при отсутствии других путей вентиляции комнаты именно через окно придется пускать свежий воздух вместе с шумом.

Что такое стеклопакет и на что он влияет

Окно – это профиль со встроенным внутрь стеклопакетом или специальными полостями или камерами. Обычно его в конструкциях встречается от трех до восьми. Пространство между блоками стекла и называется камерой. Самый распространенный вариант для квартир, коттеджей – 6 камер.

В зависимости от количества камер можно корректировать уровень теплоизоляции, шума и т.п. Но более важную роль играет толщина стекла, а не количество тонких конструкций.

3 совета по выбору окна

Существует мнение, что пластиковые конструкции выглядят недорого и не могут долго сохранять красивый вид. Итак, советы для выбора нужной конструкции:

• если вам надоели белые конструкции, можете обратить внимание на цветовые варианты под дерево или другие оттенки;
• поддержание тепла в холодные сезоны зависит не только от размера стекла и профиля, важно оценивать именно размер комнаты и площадь окна;
• вентиляцию в спальне или зале можно улучшить благодаря приточным клапанам.

Все детали по индивидуальной установке окон можете обсудить с работниками viknaroff.ua. Они подберут уникальное решение для вашего дома.

Подписывайтесь на наш Телеграм-канал и  страницу Відкритого в Фейсбук , чтобы первыми узнавать о важных событиях в Днепре.

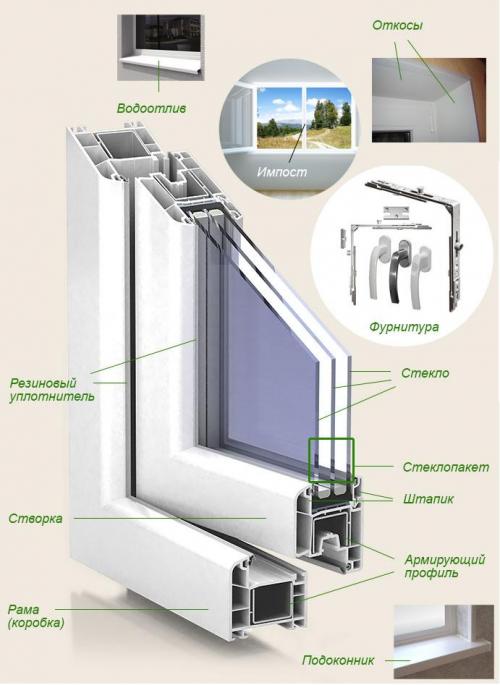

Детали пластикового окна. Из чего состоит пластиковое окно – схема в разрезе, детали

С технической точки зрения в состав окна входят только ПВХ-рама с установленными створками, стеклопакетом, уплотнителями и фурнитурой. Однако установка подоконника, отлива, отделка откосов необходимы для того, чтобы светопрозрачная конструкция долго и надежно исполняла свои обязанности, а в комнатах было светло и тепло. По этой причине на приведенной схеме изображены также и эти элементы.

Для начала приведем названия с указанием состава и основной функциональности, а в нижеследующих разделах подробно опишем детали пластикового окна.

• Рама

Изготавливается из армированного металлом ПВХ-профиля. Рама (монтажники часто говорят «коробка») занимает весь периметр окна и служит основой для установки подвижных и глухих (неподвижных) створок.

• Створка (рама створки)

Подвижный элемент окна, собранная из ПВХ-профиля рама с установленным стеклопакетом. Элемент крепится на фурнитуру, которая и обеспечивает необходимую функциональность – открывание, закрывание, поворот и т.д. Стеклопакет в створке удерживается штапиком, соединение герметизируют уплотнителем.

• Стеклопакет

Прозрачный элемент окна, состоящий из 2 и более расположенных параллельно листов стекла. Герметичное скрепление и расстояние между стеклами определяет дистанционная рамка. Стеклопакет – важнейший элемент окна, поскольку через него в помещение проходит свет. Значительная площадь поверхности говорит о том, что этот элемент в первую очередь отвечает за теплопроводность конструкции пластикового окна.

• Штапик

Выполненная из поливинилхлорида (ПВХ) накладка с прорезиненным основанием. Благодаря плотному прилеганию к раме и стеклопакету штапик защищает помещения от проникновения снаружи холода, ветра, пыли.

• Импост

Выполненный из ПВХ-профиля элемент, разграничивающий зоны створок, обеспечивающий возможность их закрывания.

• Фурнитура

Иногда про фурнитуру говорят, как про конструкцию механизма пластиковых окон. Действительно, это набор элементов, который обеспечивает управление и изменения текущего положения створок. Планки, петли, подвесы и другие компоненты фурнитуры выбирают с учетом веса створок, который в основном определяется числом камер в стеклопакете и толщиной стекол.

• Подоконник

Устанавливается с внутренней части (в помещении) под окном. Рекомендуется в ходе эксплуатации не загромождать подоконник, а при монтаже соблюдать требования по выступу от стены внутрь помещения. Это необходимо для того, чтобы в зимнее время в оконном проеме происходил достаточный воздухообмен, не выпадал конденсат.

• Отлив

Устанавливается под окном с внешней стороны. Задача элемента – удалить стекающую по оконному проему воду (дождь, тающий снег), не допустить попадания и накопления влаги под рамой.

• Откосы

Это поверхности стен дома по периметру оконного проема, которые нуждаются в утеплении и защитной отделке. Защитная отделка необходима для предотвращения проникновения холодного воздуха, влаги, утеплителя (монтажной пены) от УФ излучения. С наружной стороны на откосы могут устанавливаться наличники.
