Алюминиевые раздвижные системы для балконов своими руками. Алюминиевые раздвижные окна

Алюминиевые раздвижные системы для балконов своими руками. Алюминиевые раздвижные окна

Несмотря на то, что алюминий чаще всего связывают с холодным остеклением, в вопросе изготовления раздвижных систем существуют такие понятия как «теплый» и «холодный» алюминий.

«Холодный» вариант не подразумевает наличие специальной теплоизоляционной перемычки. При таком способе теплоизоляция будет довольно низкой, а температура на балконе будет превышать уличную всего на несколько градусов. Такой тип профиля используется, если помещение не предполагают делать дополнительной комнатой для проведения досуга.

В «теплых» алюминиевых системах эта перемычка есть, за счет чего значительно повышаются теплоизоляционные свойства. А если используются еще и энергосберегающие стеклопакеты, то такие окна ничем не будут уступать пластиковым или деревянным.

Алюминиевые конструкции раздвижного типа выполняются по индивидуальному заказу, так что их можно использовать для балконов и лоджий любого типа и размера. Такое остекление будет легким, прочным, надежным. Первый пункт особенно важен, если речь идет о старом доме с ветхими плитами основания — под тяжелой конструкцией такая плита может попросту рухнуть.

Такая раздвижная система отлично сэкономит место и позволит по максимуму использовать всю полезную площадь помещения. Особенно удачным такое решение будет для любителей домашней флоры — теперь для того, чтобы открыть окно, не придется переставлять большую часть горшков с места на место (а потом — обратно).

Также раздвижное остекление из алюминия можно применять для остекления веранд, в качестве офисных перегородок, для домов и квартир и т.д.

Сборка конструкций из алюминиевого профиля. Преимущества и недостатки светопрозрачных конструкций из алюминиевого профиля

Изготавливаются из сплавов АД31Т1, АД31Т1(25), АД31Т1(22), 6060Т66 и 6060Т6, технические параметры отвечают положениям ГОСТ 22233-2001.

Химсостав

По многим эксплуатационным характеристикам конструкции не имеют себе равных среди используемых ранее строительных материалов.

Алюминиевый каркас лёгок, прочен и долговечен

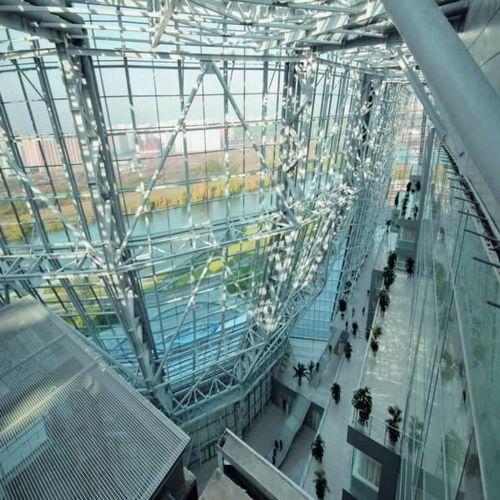

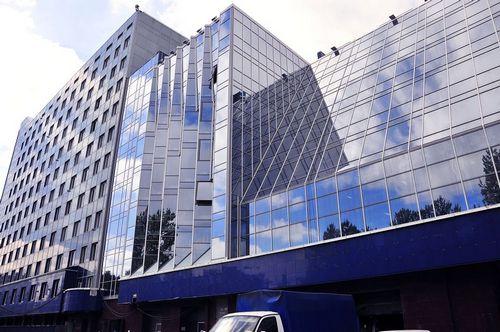

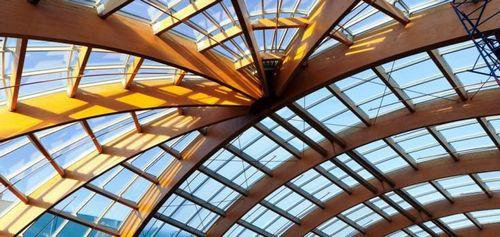

При проектировании и строительстве зданий архитекторы и дизайнеры все чаще руководствуются принципом «больше света»

Достоинства

1. Прочность и малый вес. По отношению устойчивости к механическим нагрузкам к массе алюминиевые сплавы занимают одно из лидирующих положений среди всех известных сплавов.
2. Конструктивная вариативность. Технология производства позволяет конструкторам создавать оригинальные элементы различной геометрии и линейных размеров.
3. Долговечность. Срок эксплуатации алюминиевых конструкций неограничен. Замене подлежат только те элементы, которые имеют значительные механические повреждения.
4. Простота обслуживания. После монтажа конструкций периодическое техническое обслуживание не производится.

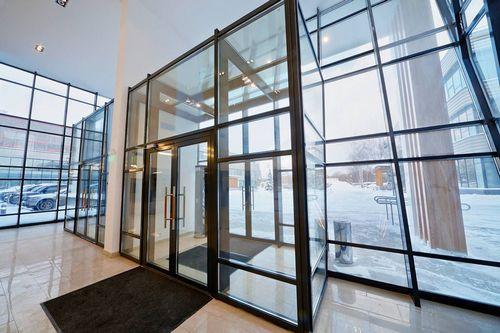

Для заполнения рамной конструкции витражного остекления используется либо стекло, либо стеклопакеты

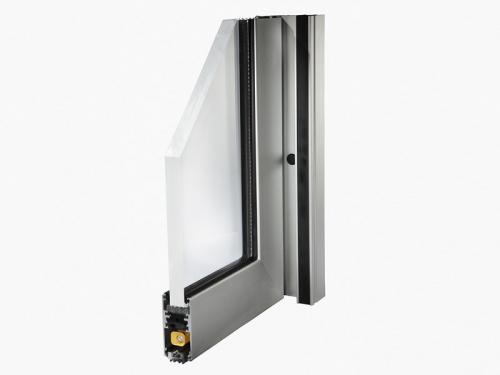

Использование специальных изолирующих профилей при производстве каркаса позволяет значительно улучшить теплосберегающие свойства

Но есть и один весьма существенный недостаток – высокая стоимость. За качество и высокие эксплуатационные показатели нужно платить.

Регулировка раздвижных окон на балконе. Как регулировать фурнитуру алюминиевой раздвижной рамы

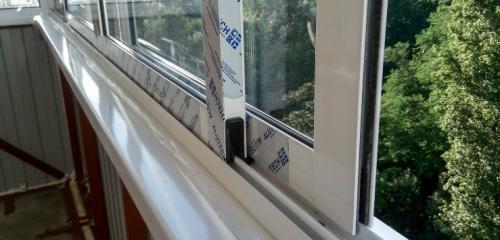

После монтажа алюминиевой раздвижной рамы балконной серии или в процессе ее эксплуатации может случиться ситуация, когда створки необходимо отрегулировать.

Может возникнуть две проблемы:

• Рама тяжело двигается по направляющим
• Защелка не закрывается, то есть не заходит язычок за ответную планку

Восстановить работоспособность створок можно самостоятельно, так как это довольно просто, но для этого нужно знать как регулировать фурнитуру и иметь необходимые инструменты.

Для начала разберемся в причине, приведшей к проблеме.

В первом случае, когда створка с трудом передвигается по направляющим, все дело в роликах, которые нужно опустить, тем самым приподнимая створку и делая ее ход легче.

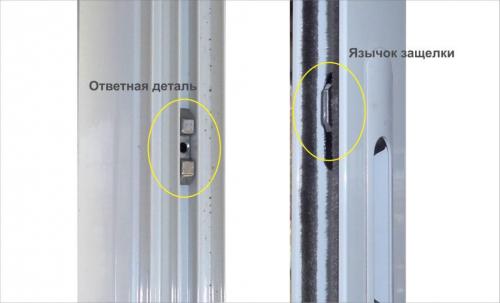

Во втором случае разберемся в принципе работы запорного механизма. Защелка состоит из двух частей: язычок затвора на створке и ответная планка на раме. При закрывании окна, язычок защелкивается за ответную планку, и открыть створку снаружи становится невозможно.

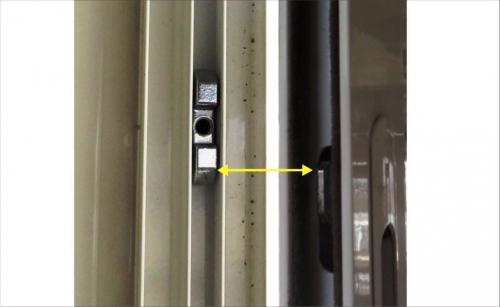

Язычок может не защелкиваться за ответную планку по двум причинам:

• Не на своем месте прикручена ответная деталь
• Утоплен язычок защелки

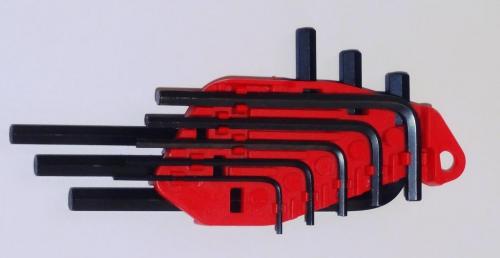

В обоих случаях для решения проблемы понадобятся регулировочные ключи шестигранники. Они продаются в наборе в строительных магазинах. Каждый ключ пронумерован.

Как регулировать фурнитуру алюминиевой раздвижной рамы

Далее рассмотрим обе ситуации возникновения проблем с алюминиевой раздвижной рамой и способы их решения.

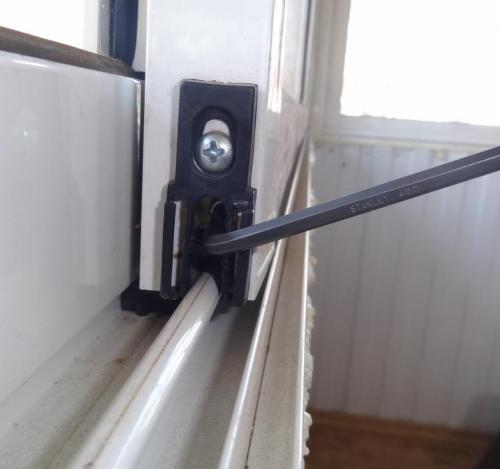

Как отрегулировать ролики на створке алюминиевой раздвижной рамы

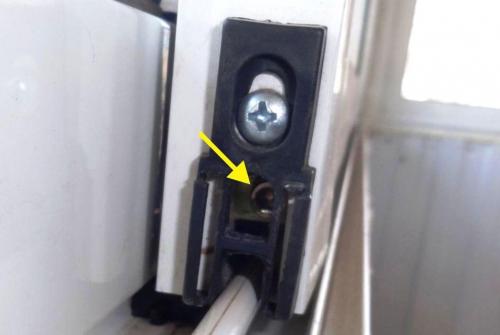

Для регулировки (поднятия створки) понадобиться ключ № 4, то есть 4 мм. С обоих торцов створки снизу расположены отверстия в раме с черной накладкой, заглянув в которые мы видим регулировочный винт, он вращается 4 мм шестигранником.

Чтобы поднять створку, необходимо вращать ключ против часовой стрелки. То же самое проделывается с другого торца. При регулировке высоты роликов необходимо следить, чтобы створка не перекосилась по диагонали, иначе она не будет закрываться на защелку. Для этого лучше всего использовать уровень или в крайнем случае отвес.

Как отрегулировать защелку алюминиевой раздвижной рамы

Если проблема заключается в том, что неправильно прикручена ответная деталь, то ее просто нужно перекрутить. Для этого берем ключ № 2,5, вставляем его в центральное отверстие детали и откручиваем до тех пор, пока ответка не станет свободно перемещаться в раме. Теперь ее нужно прикрутить таким образом, чтобы нижняя перед скосом часть ответки была на уровне с верхней перед скосом частью язычка.

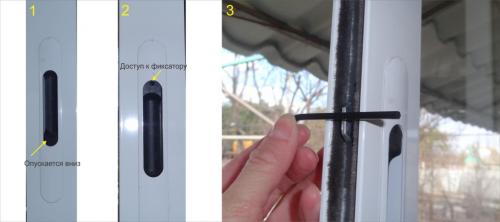

Во втором случае, когда не защелкивается язычок, нужно его вытащить. Берем ключ № 3. Язычок удерживает фиксирующий винт. Чтобы до него добраться, нужно потянуть ручку открывания вниз (шаг 1 на картинке). Вверху появится отверстие, в которое вставляется 3 мм шестигранник и вращается в направлении противоположном относительно расположения фурнитуры (шаг 2 на картинке). Например, если защелка расположена на левой торцевой части створки, то ключ вращается вправо и наоборот. Ослабив фиксирующий винт, можно спокойно вытянуть, ставший подвижным, язычок наружу до уровня “заподлицо” с краем рамы (шаг 3 на картинке).

В завершение процесса, фиксирующий винт затягивается. Если все выполнено правильно, створка будет плотно закрываться на защелку!

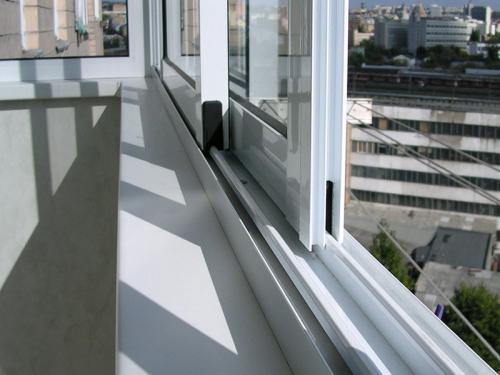

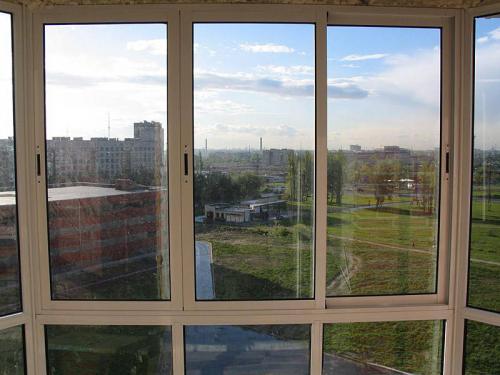

Алюминиевые раздвижные окна на лоджию. Алюминиевые окна на балкон раздвижные

Открывающиеся окна часто занимают много место. Особенно, это неудобно если лоджия или балкон небольших размеров. Тогда, необходимо прибегать к некоторым хитростям, чтобы сохранить пространство. Можно убрать всю мебель, но лучше установить алюминиевые окна на балкон раздвижные.

Что это такое

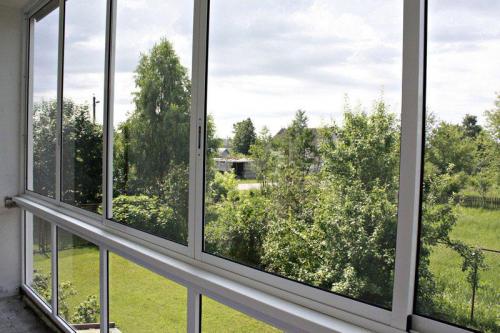

Балконные раздвижные системы предназначены для экономии пространства. Это возможно благодаря механизму открытия. Они открываются не в сторону помещения, и не на улицу, а раздвигаются. Створки профиля движутся в одной плоскости.

Конструкция достаточно легкая. Такое свойство пригодится в старых постройках. Когда необходимо застеклить всю необходимую площадь, но здание может не выдержать сильной нагрузки.

В случае с алюминиевыми балконными окнами, можно не переживать за излишнюю нагрузку на старые стены.

Также подобные системы часто применяют для веранд, перегородок в офисном здании. Их можно прикрепить на двери. Это удобно и сохраняет часть пространства.

Их отличия от классических

Раздвижные приспособления имеют ряд отличий перед классическими. Главная особенность — принцип действия или механизм открытия. Классические — открываются в сторону помещения.

К тому же, перед открыванием с подоконника все убирают.

Часто на балконах хозяйки расставляют свои цветы. Подоконник не является исключением. Если установлены подвижные элементы, такой проблемы нет. Открыть створку получится в любое время, без перемещения всех вещей.

Еще одним преимуществом подобных изделий заключается в их сроке эксплуатации. Срок годности превышает 80 лет. Несмотря на легкий вес, они достаточно прочные и долговечные.

Кроме того, системы покрывают специальным порошком, что делает их устойчивыми к загрязнениям из внешней среды.

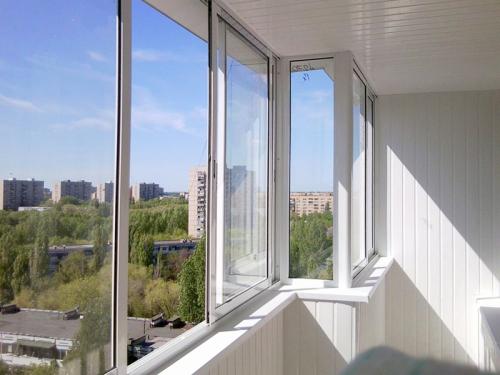

Механизмы бывают двух видов, с теплым или холодным профилем. Теплые — сохраняют температуру в помещениях. Тогда, как холодные размещают на неотапливаемых балконах, где растут цветы или сушиться белье.

Виды, преимущества и недостатки

Есть множество разновидностей раздвижных конструкций. Их классифицируют по используемому профилю или способу открывания створок. У каждого изделия есть свои преимущества и недостатки.

Наиболее популярные можно разделить на два вида:

• деревянно-алюминиевые;
• с термостатом.

Пере выбором следует оценить все его преимущества и недостатки. К преимуществам алюминиевых окон на лоджию относится:

• качество;
• подходит для оконных проемов любых размеров;
• открывающийся вид;
• сохранение необходимого пространства;
• сохраняют тепло;
• обеспечивают шумоизоляцию.

Несмотря на все преимущества, у подобной конструкции есть и недостатки. В первую очередь, они касаются стоимости. Механизм достаточно дорогой.

Именно поэтому, классические пластиковые пакеты все еще широко применимы.

Если не установить дополнительное приспособления, для удержания тепла — будет поступать холодный воздух. Сам профиль не оснащен термоизоляцией и имеет 100% проводимость.

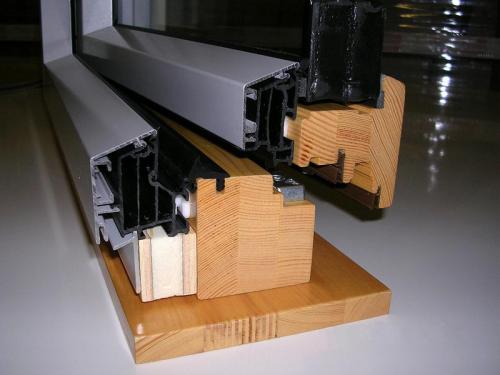

Алюминиево-деревянные

Для изготовления используют два материала. У каждого из них ест свое назначение. Основной материал — металлический профиль. Он улучшает прочность конструкции и обеспечивает звукоизоляцию и повышает износостойкость.

Деревянное покрытие служит больше для внешнего вида. С его помощью, в квартире ощущается уют. Кроме того, в дизайне некоторых интерьеров необходимо именно деревянное окно.

В системах используют одно стекло или стеклопакет. Он может состоять из 2-3 стекол. За счет этого, повышается звукоизоляция. Для сохранения тепла, используют специальные приспособления, которые встраиваются в оконный профиль.

С термостатом

Термостат представляет собой специальную вставку. С его помощью повышается теплоизоляция и звукоизоляция. Такое изделие необходимо эксплуатировать в регионах с холодным климатом.

В противном случае, оно не сохранит тепло в помещении.

Термостат изготавливается из специального материала. Им выступает каучук или полимер. Такое дополнение можно установить и в алюминиево-деревянный профиль.

Он сохраняет прочность и позволяет оставить дом теплым.

Раздвижные окна на лоджию с термостатом имеют и недостатки. Они относятся к минусам. Этот металл плохо адаптируется к перепадам температуры.

Под действием разных температурных режимов он сужается или расширяется.

Классификация

Классификация происходит по разным критериям. По типу профиля, алюминиевые окна на балкон можно разделить на следующие категории:

• теплое остекление;
• холодное остекление.

Теплое раздвижное остекление балконов предполагает наличие встроенной конструкции, которая не позволяет холодному воздуху поступать в квартиру.

Холодное остекление больше используется для квартирных площадей, который не надо защищать от морозов.

Чем крепить алюминиевые окна. Технология установки окон из алюминиевого профиля

При установках алюминиевого окна проводятся подготовительные работы. В этот процесс входит демонтаж, пришедшего в негодность, или нуждающегося в замене, а затем все подготавливается к началу установки. Удаление требует наличия инструментов и приложения усилий.

Выполнение снятия

Чаще всего демонтировать приходится старые деревянные оконные блоки, их распиливают на отдельные участки, поддевают фомкой и удаляют. Приступать стоит к области окна, внизу конструкции, а затем к верхней. Когда окно удалено, снимают подоконник, применяя молоток и зубило.

Далее проем необходимо подготовить:

• удаляют крепежные элементы;
• убирают осколки бетона;
• при необходимости проем выравнивают, применяя стандартный раствор.

После выравнивания нужно дождаться просыхания (обычно это занимает 2 дня).

Монтаж рамы

Окна из алюминия создаются по последним технологиям, благодаря чему они отличаются надежностью, но для этого нужна грамотно выполненная монтаж. Реализация систем производится в частичной сборке, даже если доставка выполняется в собранном виде, нужно снимать створки и стеклопакеты.

Первой монтируют раму, выравнивание выполняют (для этого используются клинья), ориентируясь на строительный уровень. Выемки для креплений выполняются по всей протяженности стенового проема и рамы. Благодаря применению дюбель-гвоздей анкерные пластины укрепляют. Первый саморез помогает монтировать систему относительно стены (через отверстия в пластине), а второй - закрепить раму.

Пеной обрабатывается весь периметр, а после истечения 2 часов, клинья вынимают и заполняют оставшиеся участки. Излишки удаляют после застывания пены. От рамы до стен по бокам отходят на расстояние 5 миллиметров. Если промежуток для выравнивания больше, требуются пластины.

Стальная защита проема

В области рамы (снизу) фиксируется паропроницаемая пленка. Отлив фиксируют к нижней области рамы снаружи, а зазоры скрывают, применяя пену монтажную. После удаления излишков применяют герметик. Подоконник заводят под область рамы, и вставляют в специальный паз. Крепление производится на монтажную пену, подоконник выравнивают, а в зоне сопряжения с рамой используется герметик.

Стеклопакет и фурнитура

Конечным этапом является монтирование стеклопакетов и створок, также регулируют детали фурнитуры. Вкладыши располагают по периметру, монтируют стеклопакеты, фиксируя штапиками. Для этого требуется резиновый молоток. Стеклопакеты установить непросто, поэтому лучше воспользоваться профессиональными услугами. Фурнитуру проверяют, ручку ставят горизонтально, а створку одевают на нижнюю петлю.

В петлю сверху заводят петлю-уголок и фиксируют штифтом. Проталкивание выполняется до защелкивания. Грамотная регулировку фурнитуры (подтягивание, ослабление шурупов крепежа) поможет избежать необходимости преждевременного ремонта.

Установка раздвижных конструкций

1. После удаления прежнего окна крепят раму (без стеклопакетов), выравнивание выполняют клиньями, и пользуясь уровнем.
2. По раме и стеновой конструкции производят сверление выемок для крепежей.
3. При необходимости применяются пластины.
4. Раму закрепляют к стене.
5. Размещенную раму покрывают пеной, начиная с нижнего участка, и продвигаясь вверх по периметру. Удаляют клинья, наполняют пустоты.

Раздвижные системы являются системой направляющих со створками, они перемещаются благодаря роликам, и по желанию заказчика могут быть скомбинированы с глухими створками.

После монтажа основной конструкции приступают к монтажу створок, а также деталей фурнитуры:

• снизу створок крепят ролики, обычно 2-3 штуки;
• к торцам крепят щеточный тип уплотнителя (он помогает снизить проникновение шума в помещение, а также избежать пыли с улицы);
• в полозья сначала размещают верхнюю часть створки, после чего опускают на нижнюю часть конструкции;
• в конце монтируется подоконник, если он предусмотрен по плану.

Выполняя монтаж систем раздвижного типа, важно настроить высоту роликов после полной сборки системы. Для этого внизу створок расположен регулировочный винт.

Монтаж сетки от комаров возможен, для этого располагается отдельная направляющая, а сетка также может перемещаться с помощью роликов.

Источник: https://alyuminievye-okna.aystroika.info/stati/tehnologiya-ustanovki-alyuminievyh-razdvizhnyh-okon-alyuminievye-okna-na-balkon-harakteristiki

Раздвижная система остекления балконов и лоджий. Системы раздвижного остекления

Существует несколько вариантов раздвижного остекления.

Раздвижными системами можно остеклять балконы, лоджии, веранды, такое остекление может быть холодным и теплым, панорамным и с опорой на парапет, безрамным и с использованием рам.

• Остекление одинарными стеклами в алюминиевых рамах (Provedal, Krauss). В остекляемый проем вставляется рама, а каждая створка по периметру обрамлена алюминиевым профилем. Створки движутся по направляющим благодаря роликам. Это система холодного остекления, максимально легкая конструкция не требует укрепления парапета, позволяет открывать от одной до двух третей площади.
• Безрамное раздвижное остекление , без вертикальных элементов каркаса. Также является холодным, стекло для него должно быть достаточной толщины и обязательно повышенной прочности.
• Остекление одинарными стеклами в армированном металлопластиковом профиле (Слайдорс) – более прочный и устойчивый к деформациям профиль, возможность всесезонной эксплуатации независимо от погоды. Более дорогая система, чем алюминиевое остекление.
• Остекление стеклопакетами в ПВХ профиле (Слайдорс, Patio, VEKA, STiS). Все достоинства предыдущей системы плюс лучшие теплоизоляционные характеристики. Это теплое или полутеплое остекление.
• Остекление стеклопакетами на основе «теплого» алюминиевого профиля с термовставкой (СИАЛ).
• Остекление окнами в профиле из стеклокомпозита, легкого сверхпрочного материала, с одинарными стеклами или стеклопакетами(Inline Fiberglass, ФГК). Довольно дорогая система (на 20-30% дороже ПВХ), пока не получившая широкого распространения.
