Как установить фурнитуру на пластиковое окно. Особенности и правила установки поворотно-откидного механизма для пластикового окна

Как установить фурнитуру на пластиковое окно. Особенности и правила установки поворотно-откидного механизма для пластикового окна

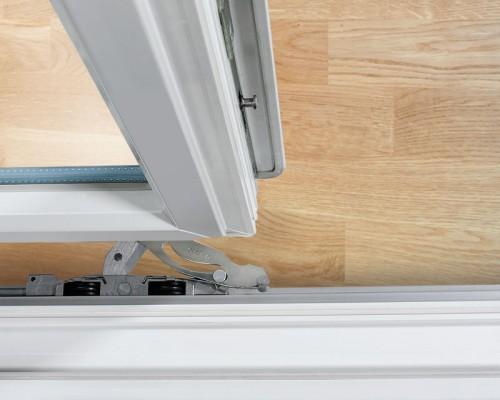

Среди всех типовповоротно-откидной механизм самый популярный и лучший по своим возможностям.

Его особенностью является наличие ножниц, модифицированных петель, зацепов и переключателей, позволяющих двигать, фиксировать створку и по вертикали, и по горизонтали, а также улучшать режим проветривания, эффективнее регулировать наклоны, степень прижатия.

Просто поворотная система намного урезанная по объему опций, ее часто меняют на описанную выше.

Рассмотрим, из чего состоит поворотно-откидная фурнитура, ее возможности, как отремонтировать, установить с нуля или заменить ею изношенные или менее функциональные механизмы закрытия/открытия, установленные на ПВХ-стеклопакетах.

, обеспечивающие работу стеклопакета, открывание/закрывание, переведение в определенные режимы и фиксацию в них. К такому оснащению также относятся, элементы проветривания, декоративные части.

Механизмы обычных окон – фактически это лишь, ручки, болты крепления. Но у изделий, которые принято называть стеклопакетами (бывают не только пластиковыми, но и деревянными, алюминиевыми) система, обеспечивающая открытие/закрытие представляет собой сложный взаимосвязанный комплекс многочисленных больших и мелких деталей, реек, пластин обвязки по всему периметру створок, рамы.

Сложность конструкции обусловлена повышенной функциональностью такого окна: несколько режимов (сезонные позиции, проветривание, открытие/откидывание), возможность регулировки прижима, положения, блокировки.

Перечислим все возможные типы фурнитуры для ПВХ-стеклопакетов, чтобы подробнее отобразить место среди них описываемого типа механизма:

• Поворотная (включая штульповую) и поворотно-откидная. Это классические самые распространенные разновидности для пластиковых и подобных им стеклопакетов. Первые обладают ограниченной функциональностью известной издревле – открытие (движение) только по горизонтали, в стороны, а также некоторые опции разных режимов, но они не столь многочисленные и объемные, ограничены описанным ходом конструкции.

  К штульповым подвидам относят конструкции с ложными импостами, у которых вертикальная перегородка отсутствует, ее роль выполняет сторона створки, а край другой створки служит фиксатором, фурнитура (фиксационная, поворотная) спрятана с внутренней стороны.

  Нами рассматриваемая поворотно-откидная фурнитура – это самый оптимальный по функциональности, можно даже сказать, с самым большим объемом опций среди всех систем механизм, обеспечивающий открывание/закрывание не только по горизонтали, но и по вертикали (на откидывание).

  У него также есть улучшенный режим проветривания (регулировка щели, отставания, прижима в более широком диапазоне).

• С подвесом в горизонтальной плоскости: среднеподвесная, фрамужная. У такой системы, фиксирующие и удерживающие элементы крепятся не на одной вертикальной стороне рамы, а на идентичных местах на противоположных ее стойках (планках), то есть между такими креплениями можно провести горизонтальную линию.

  Открытие створки – это откидывание вверх/вниз (поднятие/опускание, то есть не с поворотом в левую/правую сторону, а по вертикали).

• Есть варианты конструкции по направлению открывания створок: от/на себя, в разные стороны, друг к другу.
• Параллельно-сдвижная. Ставится на раздвижные стеклопакеты.

Установка фурнитуры maco. Когда и как регулировать створку по вертикали?

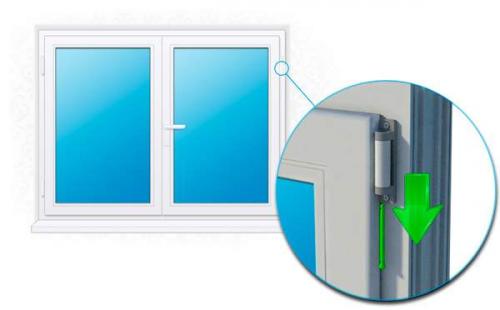

Обычно створку фурнитуры Масо по вертикали (↑↓) регулируют только тогда, когда ее нижний край задевает за раму . Но порой отклонения от нормы не так видны. Например, когда нерадивый монтажник не оставили нужный – в 12 мм – фальцлюфт (просвет между фальцами створки и рамы). И если створку не подтянуть вовремя, жди неприятностей с фурнитурой.

Ход регулировки по вертикали ±2 мм

Есть простой способ, как измерить фальцлюфт самому . Возьмите острый карандаш и при закрытом окне отчеркните по раме край наплава створки. Далее измерьте расстояние от линии до края створки линейкой. Так как весь наплав равен 20 мм, 12 из которых уходят на фальцлюфт, у вас должно получиться 8 мм. Если нахлест меньше или больше, нужно регулировать.

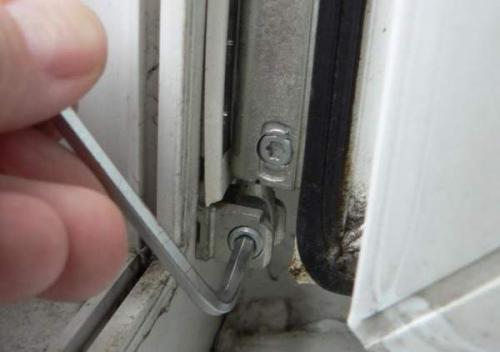

Регулировка створок по вертикали находится в нижней петле , точнее – в верхней ее части. Но перед тем, как ее искать, не забудьте снять колпачок с петли.

Потом возьмите шестигранный ключ 4 мм – и вперед! Если вам нужно поднять створку – вворачивайте винт по часовой стрелке, если опустить – выворачивайте. Только поменьше энтузиазма, вы же не драндулет заводите.

У каждой фурнитуры есть свои особенности в регулировке. На сайте вы найдете информацию об этом. Например, в статье: Как отрегулировать фурнитуру Kale-Sapfir самому?

Как отрегулировать гарнитуру турецкого бренда GEVISS (а вдруг у вас именно такая?), читайте в данной статье .

Или, возможно, у вас малоизвестная немецкая фурнитура GU? Тогда вам сюда .

Замена фурнитуры пластиковых окон своими руками

Несмотря на длительный срок службы пластиковых окон время от времени требуется проводить замену фурнитуры. Подобного рода работу можно провести своими руками, если следовать основным рекомендациям. Рассмотрим подробнее то, как проводится замена фурнитуры пластиковых окон своими руками и в чем заключаются особенности проводимой работы.

Когда проводится замена фурнитуры

Для начала рассмотрим несколько случаев, когда следует проводить замену фурнитуры:

• При службе больше установленного срока. Не стоит забывать о том, что каждая конструкция рассчитана на определенный срок службы. Если он превышен, то могут возникнуть существенные проблемы.
• Есть вероятность повреждения фурнитуры по причине неправильного проведения монтажных работ. Важно правильно провести установку окон, так как в противном случае конструкция может деформироваться и приходить в непригодность. Не стоит забывать о том, что в данном случае нужно для начала устранить причину, по которой произошло деформирование фурнитуры, и только после этого проводить ее замену.
• Некоторые модели окон не позволяют устанавливать створку в положение проветривания. Если она понадобилась, то также можно провести замену фурнитуры.

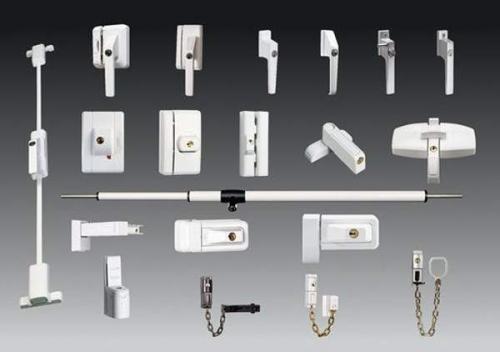

Фурнитура для пластиковых окон различного типа.

Обратите внимание! Стоит учитывать, что при отсутствии уверенности в правильном проведении работы следует доверить ее выполнение профессионалам.

Основные этапы проведения работы

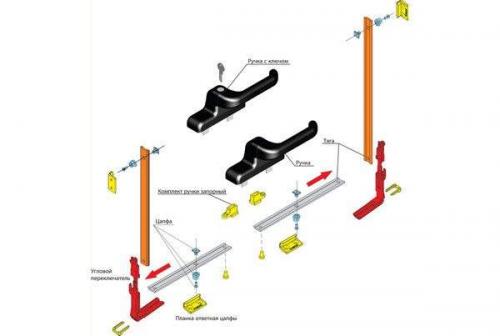

Состав фурнитуры для окон.

Всю работу можно разделить на несколько основных этапов:

• Выполняется демонтаж ранее установленной конструкции. Для снятия ручки зачастую достаточно убрать декоративную накладку. Кроме этого, нужно убрать и демонтировать крепежные пластины основного замка, саморезы его крепления и конструкции нижнего прижима.



  Демонтаж фурнитуры на пластиковых окнах.

• Далее проводится монтаж подпятника и нижнего прижима, который находится в среднем положении.
• Выполняем демонтаж створки. Для этого проводится выбивание штифта с нижней завесы и приподнятие створки, после чего ее немного сдвигают на себя.



  Демонтаж створки окна.

• Много трудностей, как правило, возникает при демонтаже конструкции ножниц и заднего прижима.
• Проводится установка нового верхнего углового переключателя.
• Устанавливаются новые ножницы. Если были подобраны подходящие к конструкции окон, то проблем с установкой новых ножниц, как правило, не возникает.

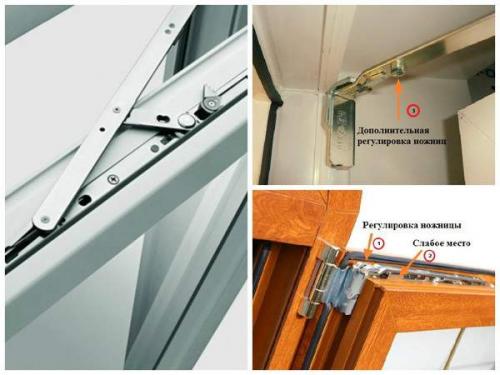

  Ремонт ножниц окна.

• Устанавливается основная передача, а также конструкция основного замка.

После выполнения вышеприведенной работы остается провести установку петель и монтаж створок. Проще всего провести замену фурнитуры в случае, когда на место старой устанавливается новая, которая идеально подходит к конструкции окон . Все подвижные механизмы следует смазать консистенцией, которая защищает устройство от воздействия повышенной влажности и износа.

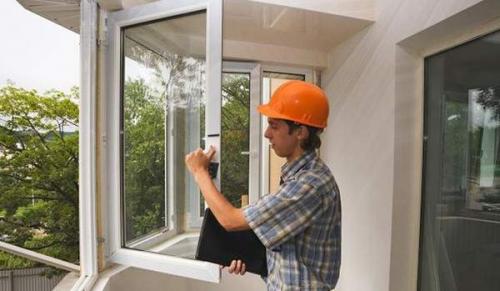

Почему следует доверить профессионалам

В большинстве случаев рассматриваемую работу доверяют профессионалам. Это связано с тем, что допущение ошибки на момент проведения монтажных работ может привести к быстрому износу конструкции окна. Поэтому выполнять работу самостоятельно рекомендуют только в том случае, если есть соответствующий опыт.

Ремонт фурнитуры.

Подводим итоги

Замена фурнитуры — неизбежная процедура при длительной службе окна. Как правило, гарантия на момент проведения подобной работы закачивается, и многие рассматривают возможность выполнения ее своими руками. Часто можно встретить ситуацию, когда из-за отсутствия требующихся навыков или из-за невнимательности допускаются ошибки, которые приводят к серьезным проблем. Поэтому рекомендуется доверять замену фурнитуры специалистам, которые знают все особенности процесса.

Полная замена фурнитуры окна. Как заменить своими руками?

Замена фурнитуры осуществляется в двух случаях: если она сломалась или истек срок ее эксплуатации. Если было принято решение о самостоятельной замене или ремонте деталей, необходимо придерживаться следующих правил:

• первым этапом при замене фурнитуры пластикового окна является демонтаж подпятника;
• необходимо извлечь замок, однако, без снятия ручки это будет невозможно. Снимается она легко: у основания следует повернуть декоративную накладку, после чего выкрутить крепежные винты;

• далее, извлекается замок. Для этого убираются его крепежные пластины, а потом выкручиваются саморезы;
• чтобы монтировать подпятник и установить нижний средний замок, створку следует держать в подвешенном положении. После этого створки можно снять. Сделать это легко: штифты достаются с петель, при этом сначала они выбиваются с верхней части, затем на себя сдвигается створка и можно снимать их с нижней части. После снятия створки демонтируются другие крепежные детали;

• следующий этап – это установка верхнего углового переключателя. Данный процесс выполняется короткой стороной вверх;
• далее, можно сделать замеры ножниц и их разметку. После этого деталь отрезается и зачищается, чтобы не было заусенцев. Перед их установкой на свое место следует закрепить средний задний прижим (ранее он должен демонтироваться). После устанавливаются фиксирующие пластины переключателя;
• далее, необходимо наметить линию среза основной передачи. Болгаркой отрезается нужный элемент, торцы зачищаются и шлифуются;

• саморезы, с помощью которых петли крепятся к оконной раме, откручиваются. После этого снимаются верхняя и нижняя петли;
• следующим шагом будет установка петель. Обязательно делается разметка для будущих отверстий. Это производится легко и быстро благодаря специальному макету, который можно купить отдельно. Для установки петли на ее место она разрезается по длине, причем равномерно. Важно, чтобы шаблон не упирался в откос;
• для установки нижней петли необходимо сверлить, однако, без сильного нажима, ведь металлический усилитель может испортиться под давлением сверла;

• если нижняя петля находится на своем месте, следует приступить к установке верхней петли и фиксирующих створок. Для этого шаблон нужно монтировать на необходимую ось фурнитуры, после чего петля ставится на створку;
• далее, петлю следует зафиксировать на ножницах. Чтобы выполнить это, необходимо по часовой стрелке повернуть расклинивающие шайбы. При этом особых усилий здесь прилагать не нужно, ведь излишняя сила может спровоцировать срыв шлицев шестигранников;

• после фиксации петли возвращается на место створка, закрепляясь штифтом. Затем, ручка ставится на место. Стоит также помнить, что если ручка новая, то у нее будут фиксирующие заклепки. После монтажа эти заклепки убираются;
• все механизмы следует смазать специальным веществом, после чего можно вернуть на место ответные планки, а также детали блокировки створки.

Замена фурнитуры пластикового окна – это трудоемкий и длительный процесс, однако, бояться этого не стоит. Необходимо разобраться со всеми деталями и не спешить выполнять определенную работу.

Установка декоративных накладок на фурнитуру пластикового окна. Все о фальшпереплетах

В настоящее время существует огромное разнообразие вариантов, как придать обычной оконной конструкции красивое и аккуратное оформление. Нередко для данных целей используются специальные фальшпереплеты. Такие декоративные детали позволяют скрывать все недостатки оконных проемов, они чаще всего применяются для пластиковых окон. Сегодня мы поговорим об особенностях таких конструкций и о том, каких видов они могут быть.

Что это такое?

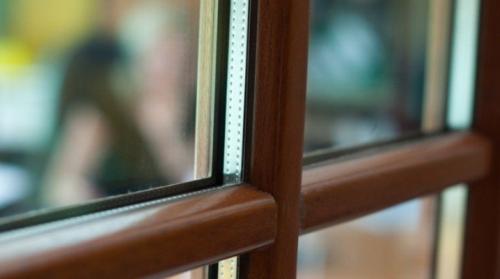

Фальшпереплет для окон представляет собой специальные декоративные накладки, они могут быть выполнены в самых разных формах и цветовых гаммах, что позволяет подобрать модель практически под любой интерьер.

Такие оконные переплеты фиксируются на внешней части стеклопакета с помощью клейкой основы, таким образом и получается интересный эффект переплета.

Данные детали можно также клеить сразу с двух сторон, но при этом нужно будет следить за тем, чтобы они располагались симметрично. В противном случае оформление будет испорчено.

Фальшпереплеты являются абсолютно универсальным материалом, потому что их можно использовать для оконных конструкций любых размеров и типов. А также они предусматривают возможность ламинации планок под цвет окна.

Нередко такие накладки используют для того, чтобы аккуратно разделить световые оконные проемы на несколько отделов. А с помощью небольших специальных соединителей на поверхности самостоятельно можно сформировать различные изображения, которые будут выступать в качестве украшения. А также можно создать интересную имитацию солнечных лучей.

Фальшпереплет стоит подбирать в один цвет с профилем, из которого изготовлена створка либо оконная рама.

Иногда для декорирования оконных проемов используются особые раскладки, которые называются шпросами. Данные изделия представляют собой планки, которые монтируют во внутреннее отделение стеклопакета и крепят на специальной рамке.

Плюсы и минусы

Такие переплеты для декорирования имеют многие значимые преимущества.

Красивый внешний вид. Элемент дает возможность превращать обычные оконные проемы в красивые конструкции, которые смогут стать акцентом в интерьере.

Простота монтажа. Для установки деталей не потребуется помощь профессионалов, их сможет закрепить любой человек. Кроме того, изделия имеют малый вес, что также упрощает этот процесс.

Небольшая стоимость. Фальшпереплеты можно приобрести в любом строительном магазине по приемлемой цене.

Практичность. Если во внутренней части стеклопакета будет размещаться такая накладка, то тогда не нужно будет ее периодически мыть.

Большое разнообразие вариантов исполнения. Это дает возможность воплотить в жизнь практически любую дизайнерскую задумку.

Несмотря на все вышеуказанные достоинства, такие накладки для окон имеют и ряд недостатков, которые необходимо учитывать.

Не обладают достаточной долговечностью. Такие изделия, как правило, фиксируются при помощи двухстороннего монтажного скотча со специальным клеевым составом, такой способ нельзя назвать надежным, поэтому они не смогут максимально долго продержаться на поверхности.

Для установки требуются определенные условия. Монтировать их рекомендуется только при теплой погоде и на хорошо обезжиренное стекло.

Какими бывают?

В специализированных магазинах потребители смогут увидеть самые разнообразные модели данных накладок для ПВХ-окон. Стоит выделить наиболее популярные среди покупателей варианты.

Образцы из пластика. Такие варианты будут выглядеть наиболее эстетично, и при этом они обладают небольшой массой. Их легко устанавливать снаружи дома на конструкции. Кроме того, варианты из пластмассы относятся к бюджетным разновидностям, они будут по карману почти всем потребителям. Эти декоративные изделия могут иметь различные расцветки, поэтому их легко подобрать под любую конструкцию и интерьер. Но при этом они значительно уступают по уровню прочности и надежности некоторым другим моделям (из металла, древесины).

Образцы из дерева. Эти разновидности используются нечасто, но при этом они отличаются наиболее интересным и красивым внешним оформлением. Такие накладки для окон помогут придать помещению аристократический и солидный вид. Нередко их сочетают вместе с необычными поверхностями, на которых изображен красивый растительный орнамент, рисунок в виде различных геометрических фигур. Они служат для разделения светопрозрачных отделов.

Модели из алюминия. Такие изделия для стеклопакетов пользуются большим спросом потребителей, именно их чаще всего и приобретают при оформлении. Они обладают хорошим уровнем прочности и надежности. В процессе изготовления алюминиевые элементы, как правило, проходят специальную обработку, в ходе которой на их поверхность наносятся защитные составы, продлевающие их эксплуатационный срок. Внешне такие накладки выглядят наиболее аккуратно.

Установка фурнитуры Vorne. Преимущества бренда Несмотря на доступную стоимость оконная фурнитура Vorne отличается достаточно высокой надежностью и функциональностью. Производитель предоставляет 10-летнюю гарантию на свои механизмы. В реальности при правильной эксплуатации системы открывания служат в 1,5-2 раза дольше (

, читайте на ОкнаТрейд). Для своей стоимости механизмы открывания активных створок от торговой марки Ворне имеют хорошее качество и обладают еще длинным перечнем важных достоинств:

• способны выдерживать вес створок до 130 кг;
• не доставляют проблем при установке и обслуживании;
• обеспечивают плавный ход створок и ручки;
• подходят для комплектации дверных и оконных блоков с правым и левым открыванием;
• современно выглядят благодаря гальваническому покрытию серебристого цвета;
• предотвращают преждевременное провисание и ошибочное открывание створок;
• имеют в ассортименте элементы скрытой петлевой группы, которые улучшают герметичность и эстетичность окон;
• выдерживают до 20 000 полных рабочих циклов – полное соответствие требованиям ГОСТ;
• позволяют без затруднений выполнить монтаж и регулировку;
• рассчитаны на быструю замену любого составного элемента;
• исключают продувание в зоне верхней петли благодаря наличию дополнительной цапфы.

В 2011 году фурнитура для пластиковых окон Vorne была дополнена системой, совместимой с деревянными оконными блоками. Производимые в Турции механизмы на постоянной основе выборочно проверяются на количество рабочих циклов, прочность, соответствие химического состава и стойкость к коррозии. Контроль выполняется в автоматическом и ручном режиме. Оконная фурнитура Ворне постоянно совершенствуется и сегодня компания İleri Kalıpçılık предлагает несколько полезных решений:

1. «Легкий ход, сильный прижим» – в этой комплектации системы оснащены вращающимися эксцентриками, которые облегчают процесс закрывания и открывания створок. Также система может быть дополнена уголком для регулируемой микровентиляции.
2. Комплект с многофункциональными ножницами – стандартный набор механизмов дополнен устройством микрощелевого проветривания, предохранителем от захлопывания при проветривании и блокиратором двойного открывания.
3. Улучшенный комплект – от базовой системы в стандартном исполнении этот набор отличается наличием серединного засова с дополнительной цапфой, устройством для 3-мерной регулировки и ножницами с эксцентриком для широких створок.

Преимущество этого бренда также состоит в совместимости разных устройств. Можно купить фурнитуру Vorne в стандартной комплектации и дополнить ее нужными опциями. Модульная конструкция фурнитуры позволяет оперативно менять функционал собираемых окон – установить больше точек прижима или добавить режимы проветривания. Благодаря такому подходу производителя у покупателей нет необходимости переплачивать за лишние функции.

Для более надежной защиты от влаги поверхность механизмов Ворне дополнительно обрабатывается воском. Это не только замедляет коррозийные процессы, но и улучшает работу фурнитуры.

Установка оконной фурнитуры. Положительные и отрицательные стороны пластиковых оконных конструкций

Установка оконной фурнитуры на окна из пластикового материала должна происходить с учетом таких особенностей конструкций:

1. Изделия обладают хорошими теплоизоляционными характеристиками, вследствие чего заметно снизятся финансовые затраты на отопление жилья.
2. Данные конструкции также обладают достаточной герметичностью. Это будет препятствовать проникновению шума с улицы в помещение.
3. Современный полимерный материал, из которого выполняются окна, на протяжении своей службы позволит избежать бытовых забот, связанных с уходом за конструкцией. Например, у домовладельца не возникнет необходимость выполнять покраску рам, чтобы улучшить их внешний вид; ему не придется утеплять окна перед наступлением зимнего периода, чтобы избежать проникновения холода в жилье.
4. Конструкции обладают длительным сроком эксплуатации. При этом на протяжении всей службы они не потеряют своих функциональных качеств и эстетической привлекательности.
5. Стоимость окон из пластикового материала ниже, чем их деревянных аналогов.

Несмотря на такой ряд достоинств, недостатков пластиковые окна также не лишены. В частности можно выделить такие факторы:

• недостаточная способность пропускать воздух, вследствие чего происходит скопление влаги;
• в случае механического повреждения, пластиковый материал не подлежит восстановлению;
• еще одним недостатком пластика является большой коэффициент его расширения. То есть при значительном повышении температуры окно будет расширяться, а при понижении температурных показателей – сжиматься. В результате чего возникает вероятность появления трещин.
