Казалось бы, поворотно-откидные окна стоят почти в каждом доме и стали настолько привычные, что и их установка находится где-то на грани простейшего.

Установка фурнитуры на пластиковые окна с поворотно-откидным механизмов достаточно трудоемка и сложна.

При покупке подобной фурнитуры, помимо самих комплектующих, вы должны получить несколько инструкций, шаблон для расположения фурнитуры и даже небольшой для подбора диаметра сверла. Следите за тем, чтобы все это присутствовало в комплектеиначе вы просто не сможете самостоятельно монтировать механизм. Даже профессионалы всегда пользуются такими инструкциями и шаблонами, запомнить столько информации просто невозможно.

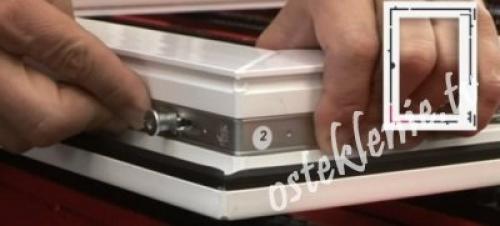

1) Для начала берем шаблон расположения фурнитуры на створке и основной раме. Выглядит она примерно так.

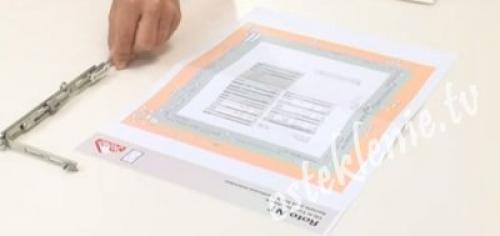

2) Для удобства можно разложить всю фурнитуру на столе согласно шаблону.

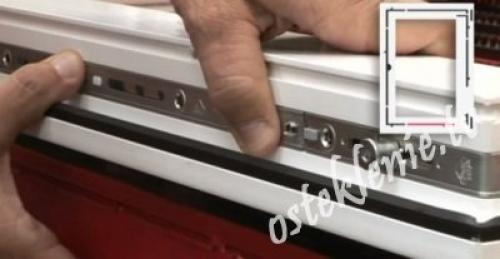

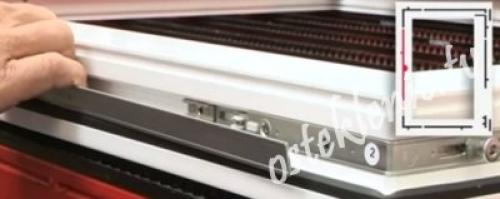

3) Начать установку лучше всего с левого нижнего угла. Там будет находиться угловой переключатель. Оставляем его в специально предусмотренный паз.

4) Горизонтальный средний запор устанавливается по тому же принципу.

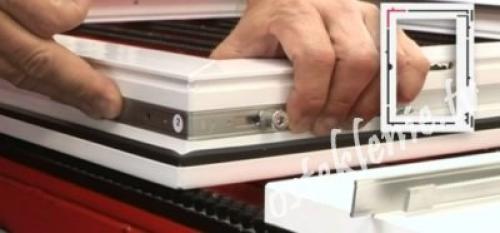

5) Аналогично нижнему переключателю вставляется и верхний. Он будет вмонтирован в правый угол створки.

6) Затем нам понадобиться главный запор. Он прикладывается между двумя угловыми регуляторами.

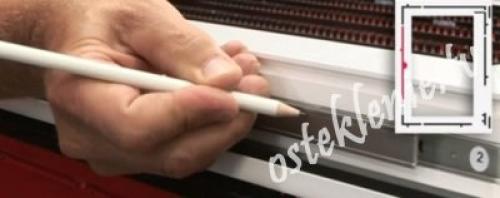

Сделайте отметки фломастером в тех местах, где соединяются уголки и главный запор. Длина главного запора делается с запасоми вы должны подогнать его размер уже в процессе установки.

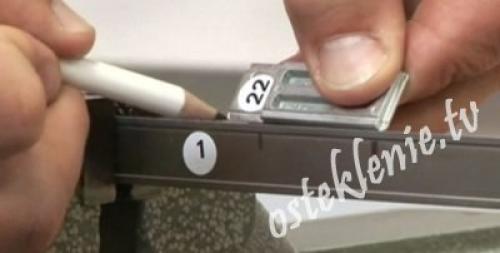

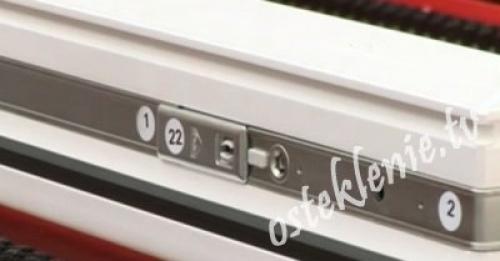

7) Главный запор снимается с профиля. Теперь нам потребуются заглушки-прижимы. Это небольшие отрезки металла с несколькими углублениями (вы можете увидеть их на фото). Вам необходимо приложить край заглушки к заранее сделанной отметке, так, чтобы сама заглушка находилась ближе к середине. С другого края заглушки делается вторая отметка. Так нужно сделать с обеих сторон главного запора.

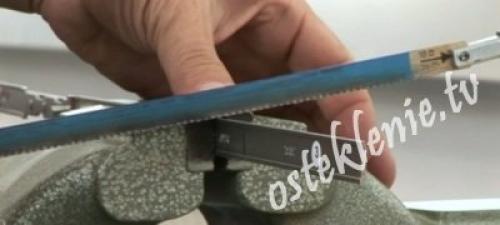

8) Теперь необходима ножовка и навыки её использования. Края запора нужно отсверлить по отметкам.

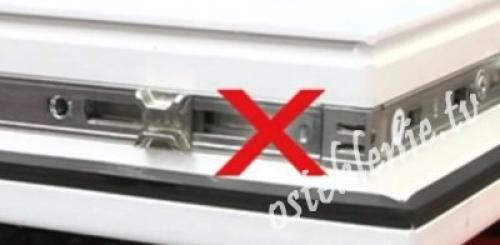

9) Только после этого запор можно закрепить на свое законное место, а в тех местах, где останется виден профиль, закрепляются ранее упомянутые заглушки.

10) Устанавливается правый верхний переключатель. Затем нужно установить второй главный регулятор с правой стороны, по тому же принципу что первый. То есть, делаются отметки сначала относительно уголков, затем прикладываются заглушки, напильником отрезается лишнее. Регулятор вставляется на место, а его края закрываются заглушками.

11) Далее нам потребуется шаблон для определения рекомендуемого диаметра сверла.

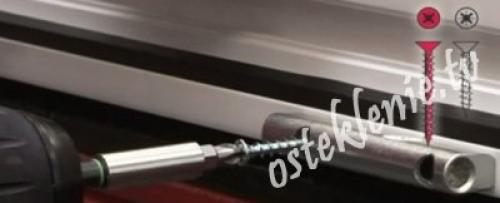

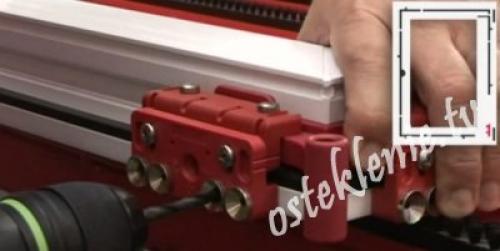

12) По шаблону сверлим отверстия для нижней петли на створке. Обращайте внимание на рекомендованную длину саморезов. Она также указана в шаблоне. Для закрепления петли используются более длинные саморезы.

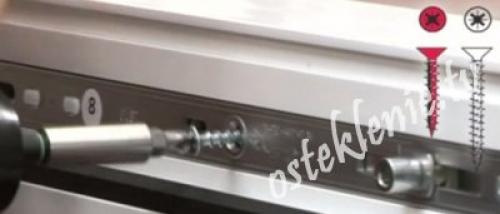

13) А теперь пригодятся и коротки саморезы. Они вкручиваются по всему периметру створки в отверстия предусмотренные производители.

В крайнее отверстие ножниц саморез не закручивают.

Комплект поворотно-откидной фурнитуры Ворне для пластикового окна

• Бренд: Vorne
• Наличие: Есть в наличии
• Код:

2200 р.

Если Вы решили самостоятельно заменить поворотную фурнитуру на поворотно-откидную, то необходимо знать:

• название производителя оконной фурнитуры, чтобы приобрести комплектующие (поворотно-откидной запор, угловой переключатель, поворотно-откидные ножницы, средние запоры, шпингалет и т.д.);
• название профиля и размеры створки по фальцу створки – ширина и высота, т.к. ряд элементов оконной фурнитуры зависит от этих значений;

После того, как Вы приобретете комплектующие для самостоятельной переделки окна, необходимо будет в закрытом положении поворотного окна снять декоративную накладку верхней петли на раме, вынуть штифт из верхней петлевой группы путем надавливания на него сверху и вытягиванием штифта снизу например пассатижами. Если на вашей створке установлен накладной средний прижим, то необходимо будет также снять и с него декоративную накладку и открутить крепеж с рамной части. После этого необходимо перевести ручку в положение открыто, придерживая створку рукой во избежание вываливания от порыва ветра или под собственным весом.

Сняв створку необходимо открутить оконную ручку, положить створку на стол наружной стороной кверху и открутить все элементы на створке за исключением нижней петли на створке. Далее согласно монтажной инструкции (можно найти ее в интернете) прикрутить в определенной последовательности фурнитуру. Во время установки фурнитуры понадобится обрезать поворотно-откидной запор и поворотно-откидные ножницы под размер окна, это можно будет сделать путем спиливания ножовкой по металлу или УШМ. При закручивании саморезов в профиль ПВХ желательно на шуруповерте установить минимальную силу затягивания во избежание прокручивания самореза в профиле. Саморезы необходимо использовать размером 3,9х25 или 4х25. При установке фурнитуры на створку убедитесь, что все элементы фурнитуры у Вас находятся в своем среднем (центральном) положении, т.к. от этого будет зависеть работоспособность фурнитуры.

После навешивания створки на раму необходимо прикрутить ответные части на раму. При повороте ручки из среднего положения в закрыто цапфы на фурнитуре движутся: для правой створки - по часовой стрелке (вид изнутри), для левой створки - против часовой стрелки (вид также изнутри). Отмечаем на створке карандашом положение цапфы в закрытом положении (все цапфы), потом притворяем створку и переносим метки на раму, теперь будет понятно, куда прикручивать ответные планки.

Помните, что чрезмерного усилия на ручку при запирании створки не должно быть, иначе фурнитура быстро выйдет из строя или сломается сама оконная ручка. Если наблюдается большое усилие, то необходимо отрегулировать прижим (обычно на самих цапфах) путем поворота эксцентрика шестигранным ключем на 4 мм, пассатижами в случае плоских цапф или если производитель это предусмотрел – обычной фигурной отверткой.

ВНИМАНИЕ! В регионы Почтой России комплекты НЕ ОТПРАВЛЯЮТСЯ. Только транспортной компанией "Деловые Линии" (100% оплата) или в пункты выдачи СДЭК после предоплаты.

При заказе в комментариях укажите размер створки по фальцу, и название профиля ПВХ. Товар поставляется под заказ, по предоплате, срок поставки сообщается индивидуально в ответном письме к заказу, которое необходимо подтвердить. Мы рекомендуем приобретать данный товар, только если Вы уверены, что самостоятельно справитесь с монтажем фурнитуры, у Вас есть опыт подобной работы либо возможность получить практические советы от друзей или знакомых.

В комплект входят все необходимые запоры, угловые переключатели, ножницы, ответные планки, комплект петель и накладок на них.

Мы осуществляем доставку по России и странам СНГ . Стоимость доставки зависит от веса заказа и зоны доставки. На стадии оформления заказа укажите свой регион и город, и Вам будет предложены возможные способы доставки и их стоимость.

СДЭК

Логистическая компания СДЭК имеет развитую структуру пунктов выдачи. Также осуществляет курьерскую доставку до двери. Стоимость доставки рассчитывается сайтом на стадии оформления заказа.

Почтой РФ

Стоимость доставки рассчитывается исходя из тарифов Почты плюс 100 руб. (стоимость нашей услуги по отправке).На сайте http://www.pochta.ru/ можете определить стоимость услуг Почты и проследить отправление по номеру трекинга.Максимальные габариты посылки - сумма измерений не должна превышать 1 метр. Заказы отправляются после поступления предварительной оплаты в размере транспортных расходов.

ТК Деловые линии

Доставка по РФ крупногабаритного товара производится силами транспортной компании "Деловые линии". Стоимость доставки рассчитывается как сумма тарифа перевозчика и наших услуг по отправке в размере 300 руб.

Самовывоз из пунктов СДЭКа

Мы рады предложить Вам доставку до пункта выдачи логистической компании СДЭК. Вы сможете забрать свой заказ в удобное для Вас время.

При оформлении заказа можно выбрать удобный пункт выдачи в любом городе России. На стадии оформления укажите в поле "город" свой город и сайт отобразит карту с офисами СДЭКа и цену услуги.

Поворотно-откидная фурнитура для алюминиевых окон. Виды фурнитуры для алюминиевых окон

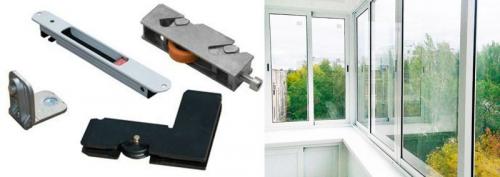

Раздвижные холодные алюминиевые окна используются чаще всего на балконах и террасах. Они оснащены самой простой фурнитурой – ручка-защелка и ролики. Ролики предназначены для передвижения створки. Ручка-защелка выполняет роль фиксатора створки. Запирания створки в привычном виде в раздвижных холодных алюминиевых окнах нет.

Фото: комплект фурнитуры для раздвижного холодного алюминия Поворотная и поворотно/откидная фурнитура.  Это самый распространенный вид фурнитуры в России.

Бывает двух видов:

• Традиционная – такая же, как для пластиковых окон. Исключением являются петли, они должны быть специального способа крепления. Традиционная фурнитура дешевле специальной, но подходит не для всех моделей алюминиевого профиля.

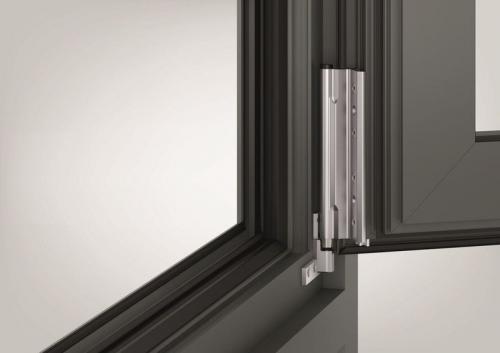

Фото: петли в алюминиевый профиль крепятся на закладную деталь

• Специальная – фурнитура, которая сконструирована именно для алюминиевого профиля. В этом случае набор состоит из запорных и передающих движение элементов, которые связываются между собой при помощи плоской штанги, а ручка имеет специфическое крепление. Специальную «алюминиевую фурнитуру» предлагают много производителей, установить ее можно во все профильные алюминиевые системы. Остается только выбрать наиболее подходящий способ открывания. Минусом этого вида фурнитуры является более высокая стоимость.

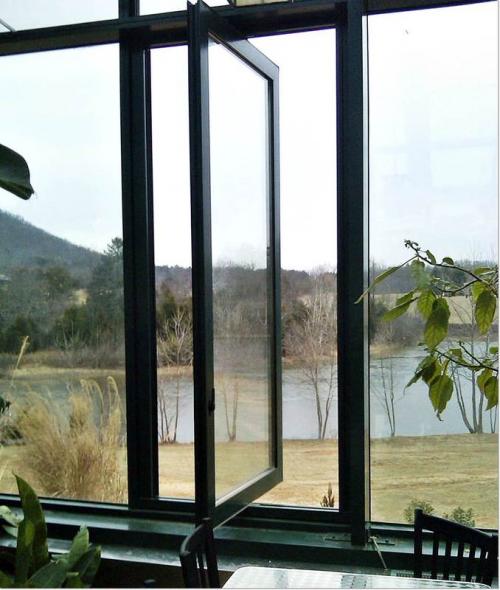

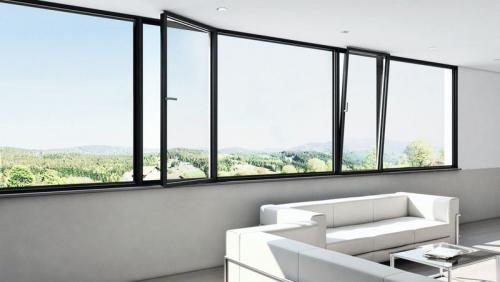

Фото: из алюминия можно делать окна с привычным поворотным или поворотно/откидным открыванием

Фрамужное открывание

Распространенные виды открывания алюминиевых конструкций:

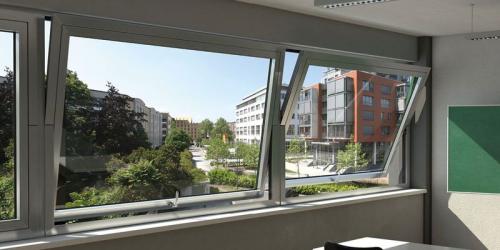

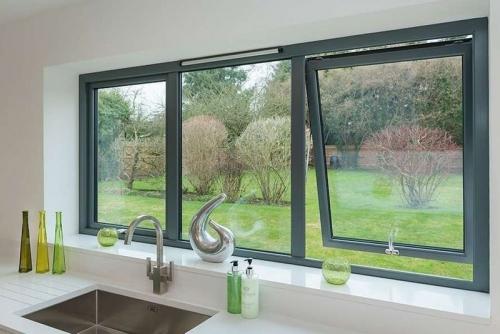

• Нижнеподвесная – петли устанавливаются на нижней стороне створки, которая откидывается. Фрамуги удобны для высокорасположенных окон. Поток воздуха при проветривании уходит вверх, исключая сквозняки. Минусом можно считать неудобство ручного открывания, если створка расположена довольно высоко.

Фото: нижнеподвесные фрамуги Этот вид фрамуг можно укомплектовать механизмом дистанционного открыванияRoto E-ТЕС drive, что решит вопрос с открыванием.

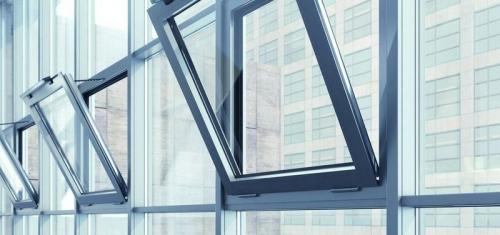

• Верхнеподвесная – петли располагаются на верхней части створки, она приподнимается и фиксируется в таком положении. Верхнеподвесные фрамуги часто используют в фасадном остеклении, а створки открываются наружу. Это эргономичный и удобный вид открывания. К плюсам верхнеподвесных фрамуг можно отнести ручку, расположенную на доступной и удобной высоте для открывания, и экономию пространства возле окна при проветривании. Не нужно убирать предметы с подоконника.

Фото: верхнеподвесные фрамуги

Поворотные окна вокруг оси

Центральноповоротная– поворачивается вокруг вертикальной оси.

Полностью такие створки не распахиваются, но поворачиваются на 180^°, что удобно для мытья окон, но пока непривычно для россиян. Створка фиксируется под различным углом поворота, что предотвращает возможность выпадения.

Поворотные вокруг оси створки обладают повышенной взломостойкостью в базовой комплектации. Механизм отличается легкостью управления даже на больших и высоких створках.

Фото: створка, поворотная вокруг вертикальной оси

• Среднеподвесные – створка может поворачиваться вокруг горизонтальной оси, Среднеподвесные створки могут быть разной формы – прямоугольные или круглые. Вес створок достигает 200 кг, а площадь створки до 5 кв.м. Иногда этот способ открывания единственно возможный для открывания круглых окон. Он подойдет для комфортного проветривания – холодный воздух направляется к потолку и успевает согреться, прежде чем дойдет до пола.

  Фото: среднеподвесная створка, поворотная вокруг горизонтальной оси

Раздвижные окна из теплого алюминия

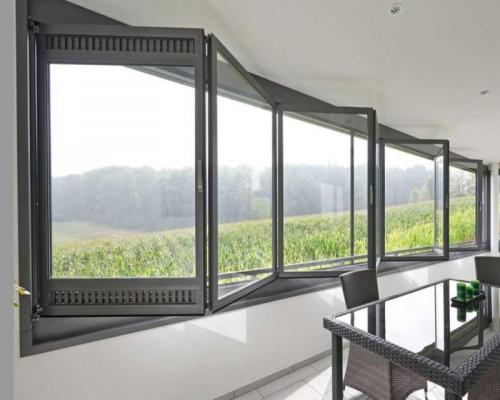

Складывающиеся сдвижные конструкции особенно популярны в остеклении балконов, лоджий, террас и ресторанов. Они не занимают много места для открывания створки и позволяют открыть максимально широкий проем. К недостаткам раздвижных конструкций можно отнести их высокую цену.
