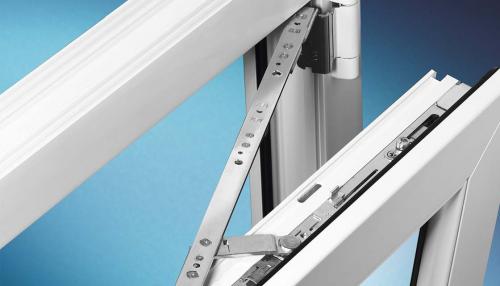

Поворотно-откидной механизм для пластиковых окон состоит из сложного набора фурнитуры: все элементы должны соединяться между собой, образовывая единую систему. Производители выпускают разные механизмы, поэтому их моделей достаточно много, как и деталей фурнитуры, к которым относятся тяги, соединительные элементы, петли, кронштейны, иные мелкие детали, играющие важную роль.

В основном присущ поворотно-откидной механизм для пластиковых окон. Это наиболее часто встречающаяся система, которая отличается простотой в использовании. Механизм поворачивается и открывает створку окна, также может установить ее в режим проветривания, для этого створка наклоняется в сторону. Для приведения механизма в движение необходимо повернуть ручку. У окна она всего одна.

Описание поворотно-наклонного механизма

Фурнитура может иметь и дополнительные функции, например, многие ручки оснащаются замком. который не позволяет открыть окно ребенку или мешает криминальному элементу взломать окно с уличной стороны. Окна могут иметь разнообразные дополнительные механизмы, блокирующие створку, добавляющие режимы проветривания, защищающие от взлома. Аналогичными устройствами могут оснащаться любые пластиковые двери, чаще всего их устанавливают на балконные .

От фурнитуры зависит долговечность и функциональность окон. как выбрать хорошую фурнитуру описано в нашей статье «Выбор механизма фурнитуры для пластиковых окон».

Ремонт поворотно-откидного механизма окна. Что означает процедура?

Под фурнитурой окон подразумевают вспомогательные части, исполнительные элементы, обеспечивающие управление, работу, регулировку. Это комплекс механизмов, которым производится открывание/закрывание, движение створок в разных режимах. Конечно же, фурнитуру можно менять, оставляя те же старые створки. Если сломаны лишь некоторые детали, то можно обновить конкретно их , например, только ножницы или ручку.

Количество элементов фурнитуры, их виды, исполнение может несколько отличаться в зависимости от модели, бренда, а особенно от диапазона опциональности, типа механизма. Есть такие системы:

• поворотные (в том числе штульповые);
• поворотно-откидные;
• с горизонтальным подвесом: среднеподвесные, фрамужные;
• типы по направлению открывания створок;
• параллельно-сдвижные (раздвижные окна).

Сами же детали фурнитуры разделяют на группы: петлевые, поворотно-откидные, запирающие. Рассмотрим замену комплекта самого популярного типа – поворотно-откидного. Принципы процедуры схожие для всех иных вариантов, а для поворотных разновидностей они аналогичные.

Если обобщить, то фурнитура – это все металлические функциональные части, элементы управления. Это петли, ручки, запорная арматура (редуктор, зацепы, ответные части на раме и язычки, цапфы на створках), части системы проветривания, обеспечивающие движение, удержание в определенных режимах (переключатели, ножницы).

Приведем пример стандартного комплекта :

1. Ручка.
2. Запоры:
   • нижний;
   • основной (поворотно-откидной);
   • задний.
3. Угловые переключатели (передачи): простой и для ножниц.

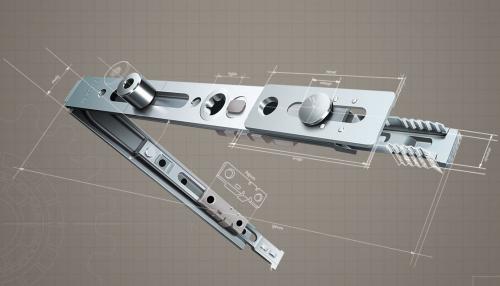

4. Ножницы (поворотно-откидная планка) и шины (рейки, обвязка, то есть укрепляющие металлические полосы, силовой каркас).
5. Петли: части створочные и рамные.
6. Декоративные накладки на петли.
7. Микролифт: рычаг и ответная планка.
8. Блокиратор.
9. Уплотнитель также является элементом фурнитуры.
10. Дополнительные элементы в зависимости от сложности и дополнительных опций: ручка может быть с замком на ключ, ограничители от резкого открытия, защита для детей, противовзломные элементы.

Если рассматривать фурнитуру пластиковых окон особо подробно, то она также включает:

• штифты;
• саморезы;
• подкладки;
• защелки;
• зацепы;
• цапфы.

В сети достаточно схем, названия частей могут несколько отличаться, но не составит труда разобраться в них.

Впрочем, для замены нам достаточно знать названия основных сегментов, как на чертеже ниже, на которых находятся другие и более мелкие элементы.

Список всех элементов фурнитуры большой, можно подумать, что установка будет сложной, так как фиксировать придется каждую деталь отдельно. Но это не так: собрать нужно лишь несколько цельных элементов, на которых уже установлены иные детали, и небольшое количество мелких запчастей.

Важно! После замены механизма необходимо будет отрегулировать створки по горизонтали, вертикали, по силе прижима, чтобы не было перекосов. Кроме того, надо произвести смазку, которая для пластиковых окон жизненно важная из-за их большого веса, множества движущихся частей, уплотнителей.

Самостоятельный ремонт фурнитуры пластиковых окон. Дефект ручки

Распространённая проблема пластиковых окон – разболталась ручка. В результате, створки окна не закрываются или открываются сразу в нескольких положениях. Кроме того, ручка может ослабнуть или быть слишком затянутой, что также отрицательно влияет на её работоспособность. На первый взгляд, данный элемент выглядит монолитным, поэтому первая мысль: вызвать мастера и заменить механизм. На самом деле, проблемы с ручкой можно решить самостоятельно. Вот как это сделать:

• Люфт. При частом использовании у ручки могут ослабнуть крепёжные болты, соответственно конструкция разболталась и не может выполнять свои функции. Устранить проблему можно так: в основании ручки лежит прямоугольная пластина, её нужно поддеть и повернуть. Так открывается доступ к крепёжным болтам, которые нужно затянуть до упора крестовой отвёрткой.

• Заедание. Если ручка плохо поворачивается, это говорит о загрязнении механизма или чрезмерной затяжке крепёжных болтов. Исправить ситуацию можно по приведённой выше схеме: снять декоративную крышку, только болты нужно не затягивать, а ослаблять. Если это не помогло, ручку демонтируют полностью, прочищают все элементы от пыли, смазывают и устанавливают на место.
• Поломка. Бывает и так, что ручка просто сломалась, поэтому отремонтировать её нельзя. В этом случае нужно снять вышедший из строя элемент. Для этого сломанную ручку поворачивают в положение «открыто», подцепляют и разворачивают декоративную накладку, открывая доступ к крепёжным болтам. Выкручивают крепёж полностью, снимают старую ручку и устанавливают новый элемент.

Источник: https://alyuminievye-okna.aystroika.info/stati/kogda-nuzhna-zamena-furnitury-v-plastikovyh-oknah-kogda-rekomenduetsya-polnaya-zamena-okna

Фурнитура для пластиковых окон. Как выбрать фурнитуру для окна – сравнительная таблица

Время прочтения:

Недавно мы облегчили ваши муки выбора и рассказали, как грамотно выбрать оконный профиль , а теперь сделаем вашу жизнь еще проще и расскажем, как разобраться в оконной фурнитуре .

Фурнитура – не менее важная деталь окна, так как вряд ли вы планируете использовать окно, как музейный объект, – не открывать его и только сдувать пылинки.

Для простоты разделим всю фурнитуру на 3 группы

Делить будем по основным техническим характеристикам: срок службы (количество циклов открывания-закрывания) и количество дополнительных функций.

Такое деление на группы мы считаем оптимальным для грамотного принятия решения. Внутри каждой группы серии фурнитуры могут незначительно отличаться друг от друга.

Кратко об основных характеристиках фурнитуры

Количество циклов открывания-закрывания

Количество полных циклов – это потенциал фурнитуры, срок ее безотказной работы. Соответственно, чем больше циклов, тем дольше прослужит фурнитура.

Обычно оконная фурнитура рассчитана на 20000–60000 циклов открывания-закрывания, что соответствует примерно 18–55 годам эксплуатации (из расчета на среднего пользователя, который открывает окно 3 раза в день для проветривания).

Дополнительные функции

С базовым вариантом фурнитуры единственное, что умеет делать окно, – открываться и закрываться. Но есть варианты фурнитуры, буквально нафаршированные дополнительными функциями, призванными еще больше улучшить ваш комфорт и продлить срок службы фурнитуры.

Микролифт – приподниматель створки при закрывании
Снимает нагрузку с петель и делает закрытие окна более мягким и плавным. Препятствует провисанию створки в ходе эксплуатации.

Блокиратор ошибочного открывания створки
Не позволяет повернуть ручку, когда створка откинута, защищая окно от ошибочных действий и выхода фурнитуры из строя.

Противовзломные элементы
Защищают окно от нежелательного проникновения, не позволяя быстро отжать створку и проникнуть в квартиру.

Микропроветривание
При повороте ручки на 45° створка отжимается и по периметру окна образуется щель 2-3 мм, через которую поступает свежий воздух.

Многоступенчатое проветривание
Вместо одного положения наклона створки (как в микропроветривании) — три или четыре. Можно плавно регулировать интенсивность проветривания.

Зимний-летний режим
Поворачивая специальный «грибок», можно летом уменьшить прижим створки к раме, а зимой – увеличить.

Фиксатор от захлопывания створки при сквозняке
Откинутая створка не дребезжит и не хлопает при сильном ветре и непогоде. Фурнитура не подвергается сильным нагрузка и служит дольше.

1 группа оконной фурнитуры

Это качественная базовая фурнитура по доступной цене с минимальным набором дополнительных функций. Когда вы не ждете от окна ничего сверхъестественного, но хотите получить надежный и качественный продукт. Такая фурнитура идеальна для окон, которые не планируется активно использовать и где не требуется частое проветривание (складские помещения, офисы). Также она подойдет для квартир под сдачу или продажу. Часть металлических элементов в такой фурнитуре может быть заменена пластиковыми.

Основные характеристики фурнитуры 1 группы

Срок службы:
20000–25000 циклов открывания-закрывания, что соответствует примерно 18–23 годам безотказной работы (с условием регулярной чистки и смазки).

Функции фурнитуры:

• приподниматель створки при закрывании (микролифт);
• блокиратор ошибочного открывания створки;
• противовзломный элемент (в некоторых видах).

Популярные представители 1 группы фурнитуры:

Axor Komfot Line K-3, Accado, Vorne, Kale.

2 группа оконной фурнитуры

Надежная и качественная фурнитура с расширенным функционалом и увеличенным сроком службы, но более доступная, чем фурнитура премиум-класса. В этой группе вы гарантированно получаете такие незаменимые и удобные функции как микропроветривание и возможность переводить окно из летнего режима в зимний.

Основные характеристики фурнитуры 2 группы

Срок службы:
25000–40000 циклов открывания-закрывания, что соответствует в среднем 23–36 годам безотказной работы (с условием регулярной чистки и смазки).

Функции фурнитуры:

• блокиратор ошибочного открывания;
• приподниматель створки при закрывании (микролифт);
• многоступенчатое проветривание;
• зимний-летний режим;
• микропроветривание;
• противовзломные элементы.

Популярные представители 2 группы фурнитуры:

Siegenia Favorit, Winkhaus Propilot, GU Euro-Jet.

3 группа оконной фурнитуры

Высококачественная фурнитура премиум-класса с максимально расширенной функциональностью и самым большим сроком службы. Очень комфортная в эксплуатации, обеспечивает плавное, легкое и бесшумное открывание и закрывание. В некоторых вариантах фурнитуры доступна интеграция с умным домом и возможность исполнения со скрытыми петлями, что делает окно визуально более привлекательным – никакие выступающие элементы не портят его внешний вид.

Основные характеристики фурнитуры 3 группы

Срок службы:
40000–60000 циклов открывания-закрывания, что соответствует примерно 36–55 годам безотказной работы (с условием регулярной чистки и смазки).

Сломался механизм ручки пластикового окна. Что делать, если ручка пластикового окна не закрывается до конца и другие проблемы с открыванием

Проблемы с ручками пластиковых окон – заклинивание, прокручивание, не закрывание до конца, тугость – составляют отдельную группу неисправностей.

Фурнитурой пользуются интенсивно, она испытывает постоянные увеличенные нагрузки, деформируется, изнашивается, поэтому эти неполадки хорошо изучены, как и способы их устранения.

Своевременные осмотр, смазка, регулировка уменьшит вероятность неисправностей, но все-таки не исключит их полностью. Рассмотрим, почему происходят поломки открыващего механизма, как их устранить и предотвратить.

Какие проблемы могут возникнуть?

Поломки пластиковых окон можно группировать – их достаточно много из-за сложности конструкции стеклопакета, за счет которой достигается высокий уровень комфорта, опциональности.

• Следует выделить неполадки разных частей фурнитуры.
• Повреждение или неправильное положение блокиратора, петель, настроечных деталей, ходового механизма (ножниц), провоцируют перекашивание, тугость, заклинивание створок.
• Отдельно выделим поломки крепежей, передаточного узла.
• Есть группа неисправностей, рассматриваемых нами, – касающихся ручки.

Ручка является основным элементом, которым непосредственно осуществляется управление пластиковым окном, перевод его в разные позиции. Редуктор – главная исполнительная деталь, передающая команды. Заменить первую не составит труда. Но если сломан второй, то есть поворотно-передаточный узел, то неисправность достаточно критическая, починка ее трудоемкая.

Список неисправностей рукояти ПВХ-стеклопакетов:

• заклинила в положении закрыто/открыто при открытой/закрытой створке;
• проворачивание, прокручивание, при этом команды не передаются;
• разболтанность, люфт (покачивание из стороны в сторону);
• поворачивается не до конца или с чрезмерным, явно ненормальным усилием;
• трещины, механические повреждения.

Для того чтобы в полной мере понять природу поломок рукояти, опишем конструкцию стандартного, самого простого ее варианта, элементы которого есть во всех возможных модификациях:

1. Г-образная рукоять, а также встречаются варианты больше или меньше загнутые почти П-образные).
2. Розетка с отверстиями под болты крепления, то есть основание, внутри которого:
   • Механизм, обеспечивающий поворачивание, нажим/отжим. Фактически это полость для ручки с фиксирующим растровым (стопорным) кольцом, закрепленным между пластинками или иным способом (фигурными выемками и пр.) в корпусе розетки.
   • Пружина, упирающаяся в четырехгранный штифт. Первая производит отжимание, амортизацию, так как при большинстве операций ручку надо утопить, а затем произвести нужный поворот.
3. Условно отнесем к ручке редуктор, передающий ее команды на остальную фурнитуру.
4. Болты крепления.

Обратите внимание. Рукояти ПВХ-конструкций по своему устройству в основе максимально схожие. Но у разных производителей пластиковых окон некоторые нюансы могут отличаться.

Например, более прочные пружины, кольца, стыковка и склепка качественнее, и именно они значительно влияют на надежность данного элемента. Например, силуминовое стопорное кольцо или такой же корпус не служит долго (2 – 3 года), в отличие от этих деталей из прочных сплавов, срок эксплуатации которых десятки лет.

Надо учесть, что есть также противовзломные рукояти с замками, дополнительными запорными механизмами для защиты от детей. Проблемы с ручкой могут возникать и из-за их поломки.

Причины поломок

Все причины некорректной работы открывающего элемента стеклопакетов можно разделить на группы:

• Механические повреждения корпуса, розетки, внутренних элементов (четырехгранного штыря, пружины, растрового кольца, тяг, ребер жесткости, выемок их удерживающих).
• Сломаны или изношены части исполнительного механизма : редуктора, передаточной схемы, обвязочных элементов, блокиратора.
• Указанные выше элементы исправные, но выставлены в неправильную позицию (в том числе при некорректной эксплуатации), ошибки при регулировке. К этой же группе относят смещение положения запорной пластинки (задвижки-блокиратора) микрощелевого проветривания, что часто провоцируется ослабление крепежей (болтов, винтиков).
• Деформация, перекос, провисание створки. Логично, что при некорректном положении указанного элемента язычки (стопорные элементы) защелки запорного механизма упрутся в стенку ответного паза, соответственно, движение ручки будет тугим, не до конца или вообще произойдет заклинивание. Движение ножниц, зацепление цапф также будет нарушено.
• Грязь, посторонние предметы , попавшие в пазы, механизмы, сочленения.
• Усадка дома , приведшая к деформациям, сдвиганию элементов стеклопакета. Данная причина достаточно редкая, но не исключается.

Сломался механизм пластикового окна. Не получается закрыть

Дефект появляется в результате резкого или неаккуратного движения ручки, что задействует механизм блокировки.

1. Чтобы вернуть прежнюю подвижность этой детали, необходимо сначала определить марку установленной фурнитуры на окне. У разных производителей на деталях возможны отличия в конструкции.
2. Чтобы отыскать блокиратор, необходимо заглянуть под ручку, где расположен выступающий язычок. Требуется перевести эту деталь в такое положение, чтобы направление совпадало с расположением створки, было параллельно ей. Потом нужно вернуть ручку к исходной позиции.

Для фурнитуры марки AUBI необходимо выполнить немного другие манипуляции:

1. Сначала убедиться в вертикальности открытия створки, поскольку одновременное открытие в двух режимах не позволит поворачивать ручку. Сбоку створки должен находиться пружинный элемент с металлической пластиной. Необходимо эту деталь придавить к уплотнителю, а ручку в этот момент повернуть. Если подобные действия не принесли результата, проверить прилегание к ответному механизму блокирующего элемента. Это связано с проскакиванием этого элемента в случае снижения температуры.
2. При открытой створке отыскать ответный механизм на оконной раме — за него в момент закрытия створки зацепляется блокиратор. Потребуется раскрутить этот механизм, извлечь его содержимое и подставить пластмассовую или другую прочную пластинку подходящего размера между ответным элементом и рамной зоной. Об особенностях ремонта механизма пластикового окна читайте тут .

Основной запорный замок пластикового окна. Общее устройство

Пластиковое окно выпускается по типовым размерам или изготавливается на заказ в заводских условиях. Оно отвечает общеевропейским техническим стандартам безопасности.

Габариты его рамы должно свободно входить в строительный проем, надежно фиксироваться в нем клиньями, распорками и фиксаторами с уплотнительными и теплоизоляционными материалами.

Конструкция пластикового окна состоит из:

• общей рамы, выполненной стальным профилем с пластиковым ПВХ покрытием;
• импоста — разделяющего раму вставкой;
• открывающейся створки со стеклопакетом;
• неподвижного оконного блока, который может отсутствовать у отдельных моделей;
• фурнитуры;
• откосов, утеплителей и других аксессуаров.

Рассмотрим их особенности.

Рама

Изготавливается в качестве базового стационарно закрепленного элемента, в котором располагают остальные части пластикового окна.

Рама выдерживает все виды механических нагрузок, воздействующих на окно в процессе эксплуатации. Для этого ее стальной профиль выполняют специальной формой, рассчитанной по законам сопромата и теории прочности оболочек. Он находится в самой центральной, большой части камеры.

Конфигурация поперечного сечения профиля обеспечивает дополнительные задачи:

• отвод влаги из конденсата, образующегося при снижении температуры на улице и приводящего к запотеванию окон :
• уплотнение пространства между оконным блоком со строительным проемом и стеклопакетами.

Оконные блоки и створки

Основным элементом, пропускающим солнечный свет через окно, служит стеклопакет. Самая простая конструкция создается из одной камеры, включающей два одинаковых стекла толщиной 3 или 4 мм, разделенных по периметру металлической планкой, например, из алюминия. Ее дополняет поглотитель влаги и слой герметизации, расположенный по периметру.

Пространство между стеклами заполняют осушенным воздухом или инертным газом. Они снижают теплопередачу и уменьшают выпадения конденсата.

Бюджетные стеклопакеты изготавливают из обычного оконного стекла, а на дорогие изделия могут наноситься слои серебряного покрытия с низкой эмиссией.

За счет создания вакуума между такими стеклами или закачивания аргона внутрь стеклопакета они получают возможность:

• отражать назад в помещение тепло из комнаты;
• пропускать солнечный свет;
• блокировать зимний холод;
• улучшить звукоизоляцию.

Стекло с серебряным покрытием на вид сложно отличить от обычного, но оно всегда отражает тепловые лучи. Поэтому зимой в комнате становится теплее, а летом — прохладнее: нагрев, создаваемый солнечной энергией, отражается ими на улицу.

Обычные стеклопакеты создают с двумя камерами, состоящими из трех стекол.

Они предназначены для эксплуатации в условиях средней полосы России. Для холодного северного климата количества камер в стеклопакете увеличивают, но это сказывается на сложности конструкции, общей стоимости.

Стеклопакеты могут устанавливаться стационарным блоком или выполняться открывающейся створкой.

Последняя имеет дополнительное положение для проветривания. Попадание насекомых с улицы в летнее время исключает противомоскитная сетка.

Надежную работу створки обеспечивает фурнитура — комплект дополнительных металлических элементов, создающих различные режимы работы окна.

Фурнитура

Довольно простое управление створкой ос стеклопакетом обеспечивает сложная кинематическая система, включающая механизмы закрытия, удержания, открытия, фиксации и настройки. Они выполнены различными деталями, расположенными на створке и раме, взаимодействуют между собой.

Все регулировки выполнено точно в заводских условиях. При эксплуатации они могут корректироваться.

Отдельные элементы фурнитуры в рабочем положении показаны на фото ниже.

Аксессуары

Обязательными элементами являются:

• подоконник;
• отливы и откосы;
• уплотнители.

Подоконник

Это привычный элемент окна, позволяющий располагать на нем комнатные растения, рассаду и некоторые другие предметы.

Поэтому многие владельцы квартир стремятся использовать широкий подоконник, обеспечивающий больше рабочего пространства.

Следует учитывать, что под ним обычно расположена батарея отопления. От нее зимой теплый воздух должен поступать на окно, обеспечивая тепловую завесу для проникающих через стеклопакет холодных потоков. Широкий подоконник создает барьер для тепла.

Решить эту проблему в период подготовки к дачному сезону просто: достаточно установить сверху широкие доски или листы фанеры, ДСП, ДВП, временно укрепить их. Вот и все настройки.

Откосы и отливы

На встроенном фото показан этап изготовления откосов своими руками из пластика, а на внешнем — выполненные обычным штукатурным раствором. Они закрывают окно с внутренней стороны помещения, придают ему декоративный вид.
