2.2 Технология производства пластиковых окон. История пластиковых окон

Поливинилхлорид — полимер, название которого обычно сокращается до аббревиатуры ПВХ — был открыт дважды и в обоих случаях его открытие не привлекло особого внимания промышленников своего времени. В 1835 году его случайно получил французский химик Анри Реньо, спустя 37 лет поливинилхлорид так же волею случая был получен в результате опытов немецкого химика Евгения Баумана, ничего не знавшего о более ранних опытах французского коллеги — оба химика оставили колбу с винилхлоридом в солнечный день у открытого окна.

2.2 Технология производства пластиковых окон. История пластиковых окон Анри Виктор Реньо — французский химик и физик

В 20-х годах прошлого века коммерческая ценность поливинилхлорида исследовалась русским химиком Иваном Остромысленским и немецким ученым Фрицем Клатте, разработавшим первую технологию производства ПВХ, однако он был признан коммерчески непригодным, т.к. поливинилхлорид в чистом виде жесткий и хрупкий одновременно.

Современной широкой популярности поливинилхлорид обязан американскому химику Вальдо Симону, сотруднику компании «BF Goodrich» — именно он в 1926 году открыл пластификаторы для ПВХ, повышающие гибкость материала и позволяющие легко его обрабатывать. Первым крупнейшим в мире производителем поливинилхлорида, сохранившим лидерство по сей день, стал немецкий химический концерн «BASF SE» — в 1931 году его заводы начали выпуск ПВХ в промышленных масштабах.

С середины прошлого века промышленники активно экспериментировали с поливинилхлоридом, стремясь расширить области его применения — так появились трубы ПВХ, оплетка электрокабелей, предметы мебели и даже одежда. Применить в оконном профиле поливинилхлорид первыми пробовали американцы, впрочем, ничего действительно стоящего у них не вышло, да и строительный рынок не был готов к такому новшеству, предпочитая привычные оконные переплеты из дерева. И инициативу подхватили немецкие промышленники, искавшие эффективную замену дорогой древесине. В 1952 году Хайнц Паше, немецкий конструктор, получил патент на первые пластиковые окна, правда, ни по своей конструкции, ни по внешнему виду на современные окна из поливинилхлорида они не были похожи — рама окон Паше была выполнена полностью из металла, пластиковой была лишь тонкая и мягкая внешняя облицовка.

Пластиковые окна в Германии и Европе не стали популярными внезапно — продукция производителей оконного профиля ПВХ получила признание домовладельцев постепенно, причем первое время изготовление и установка окон ПВХ выполнялась по низкой стоимости и даже бесплатно. Среди пионеров пластикового оконного профиля были крупнейшие современные немецкие производители «REHAU», «GEALAN» и «Veka», причем на предприятиях первого из них промышленный выпуск профиля и окон ПВХ был налажен уже в 1958 году.

2.2 Технология производства пластиковых окон. История пластиковых окон 01 Здание производства фирмы REHAU в северо-западной Баварии в городе Рехау. На первом производстве задействованы 3 человека и 1 экструдер

Параллельно западным странам разработки в области пластиковых окон велись и в СССР, причем технология их производства отличалась от западной — профиль экспериментальных оконных рам не содержал воздушных камер, он был полностью заполнен пенополиуретаном, причем сами окна не собирались из профиля, а выходили из под пресса уже имеющими стандартные типоразмеры. Впрочем, уникальная советская технология окон ПВХ не стала популярной из-за отсутствия интереса к ней министерских руководителей.

Первые пластиковые окна появились на российском рынке в середине 90-х и первыми на штурм пустого рынка бросились турецкие производители оконного профиля, однако турецкий профиль ПВХ не был способен противостоять низким температурам зимнего сезона и разрушался, чем серьезно дискредитировал окна из поливинилхлорида. Немецким производителям пришлось заново восстанавливать репутацию окон ПВХ на российском рынке и, нужно отметить, им это удалось.

Конструкция пластиковых окон. Общее устройство

Пластиковое окно выпускается по типовым размерам или изготавливается на заказ в заводских условиях. Оно отвечает общеевропейским техническим стандартам безопасности.

Габариты его рамы должно свободно входить в строительный проем, надежно фиксироваться в нем клиньями, распорками и фиксаторами с уплотнительными и теплоизоляционными материалами.

Конструкция пластикового окна состоит из:

  • общей рамы, выполненной стальным профилем с пластиковым ПВХ покрытием;
  • импоста — разделяющего раму вставкой;
  • открывающейся створки со стеклопакетом;
  • неподвижного оконного блока, который может отсутствовать у отдельных моделей;
  • фурнитуры;
  • откосов, утеплителей и других аксессуаров.

Рассмотрим их особенности.

Рама

Изготавливается в качестве базового стационарно закрепленного элемента, в котором располагают остальные части пластикового окна.

Рама выдерживает все виды механических нагрузок, воздействующих на окно в процессе эксплуатации. Для этого ее стальной профиль выполняют специальной формой, рассчитанной по законам сопромата и теории прочности оболочек. Он находится в самой центральной, большой части камеры.

Конфигурация поперечного сечения профиля обеспечивает дополнительные задачи:

  • отвод влаги из конденсата, образующегося при снижении температуры на улице и приводящего к запотеванию окон :
  • уплотнение пространства между оконным блоком со строительным проемом и стеклопакетами.

Оконные блоки и створки

Основным элементом, пропускающим солнечный свет через окно, служит стеклопакет. Самая простая конструкция создается из одной камеры, включающей два одинаковых стекла толщиной 3 или 4 мм, разделенных по периметру металлической планкой, например, из алюминия. Ее дополняет поглотитель влаги и слой герметизации, расположенный по периметру.

Пространство между стеклами заполняют осушенным воздухом или инертным газом. Они снижают теплопередачу и уменьшают выпадения конденсата.

Бюджетные стеклопакеты изготавливают из обычного оконного стекла, а на дорогие изделия могут наноситься слои серебряного покрытия с низкой эмиссией.

За счет создания вакуума между такими стеклами или закачивания аргона внутрь стеклопакета они получают возможность:

  • отражать назад в помещение тепло из комнаты;
  • пропускать солнечный свет;
  • блокировать зимний холод;
  • улучшить звукоизоляцию.

Стекло с серебряным покрытием на вид сложно отличить от обычного, но оно всегда отражает тепловые лучи. Поэтому зимой в комнате становится теплее, а летом — прохладнее: нагрев, создаваемый солнечной энергией, отражается ими на улицу.

Обычные стеклопакеты создают с двумя камерами, состоящими из трех стекол.

Они предназначены для эксплуатации в условиях средней полосы России. Для холодного северного климата количества камер в стеклопакете увеличивают, но это сказывается на сложности конструкции, общей стоимости.

Стеклопакеты могут устанавливаться стационарным блоком или выполняться открывающейся створкой.

Последняя имеет дополнительное положение для проветривания. Попадание насекомых с улицы в летнее время исключает противомоскитная сетка.

Надежную работу створки обеспечивает фурнитура — комплект дополнительных металлических элементов, создающих различные режимы работы окна.

Фурнитура

Довольно простое управление створкой ос стеклопакетом обеспечивает сложная кинематическая система, включающая механизмы закрытия, удержания, открытия, фиксации и настройки. Они выполнены различными деталями, расположенными на створке и раме, взаимодействуют между собой.

Все регулировки выполнено точно в заводских условиях. При эксплуатации они могут корректироваться.

Отдельные элементы фурнитуры в рабочем положении показаны на фото ниже.

Аксессуары

Обязательными элементами являются:

  • подоконник;
  • отливы и откосы;
  • уплотнители.

Подоконник

Это привычный элемент окна, позволяющий располагать на нем комнатные растения, рассаду и некоторые другие предметы.

Поэтому многие владельцы квартир стремятся использовать широкий подоконник, обеспечивающий больше рабочего пространства.

Следует учитывать, что под ним обычно расположена батарея отопления. От нее зимой теплый воздух должен поступать на окно, обеспечивая тепловую завесу для проникающих через стеклопакет холодных потоков. Широкий подоконник создает барьер для тепла.

Решить эту проблему в период подготовки к дачному сезону просто: достаточно установить сверху широкие доски или листы фанеры, ДСП, ДВП, временно укрепить их. Вот и все настройки.

Откосы и отливы

На встроенном фото показан этап изготовления откосов своими руками из пластика, а на внешнем — выполненные обычным штукатурным раствором. Они закрывают окно с внутренней стороны помещения, придают ему декоративный вид.

Источник: https://alyuminievye-okna.aystroika.info/stati/process-proizvodstva-plastikovyh-okon-iz-pvh-profiley-ishodnye-materialy

Сборщик окон ПВХ, что это. Общие положения

1.1. Монтажник конструкций из ПВХ относится к категории рабочих и непосредственно подчиняется .

1.2. На должность монтажника конструкций из ПВХ принимается лицо, имеющее начальное профессиональное образование и стаж работы по специальности не менее лет.

1.3. Монтажник конструкций из ПВХ назначается на должность и освобождается от нее приказом .

1.4. Монтажник конструкций из ПВХ должен знать:

- фирменные стандарты, бизнес-план организации;

- особенности оконного производства из ПВХ и алюминиевых профилей;

- марки и виды оконных профилей ПВХ и алюминия;

- общетехническую часть оконно-витражной индустрии;

- технологию производства работ по установке окон ПВХ, дверей, лоджий и алюминиевых конструкций;

- способы сборки и установки окон ПВХ, дверей, лоджий и алюминиевых конструкций;

- оборудование и инструменты, необходимые для производства работ;

- правила оформления документов, сопровождающих процесс монтажа конструкций из ПВХ;

- основы трудового законодательства;

- правила внутреннего трудового распорядка;

- правила санитарной, личной гигиены;

- правила и нормы охраны труда, техники безопасности и противопожарной защиты;

- правила пользования средствами индивидуальной защиты;

- требования, предъявляемые к рациональной организации труда на рабочем месте;

- требования, предъявляемые к качеству выполняемых работ (услуг);

- сортамент и маркировку применяемых материалов;

- правила перемещения и складирования грузов;

- виды брака и способы его предупреждения и устранения.

1.5. Монтажник конструкций из ПВХ должен уметь:

- затачивать, заправлять, регулировать, налаживать применяемые инструменты;

- пользоваться необходимыми приспособлениями и измерительными приборами;

- читать эскизы и чертежи, непосредственно используемые в процессе работ.

Сборка пластиковых окон технология. Монтаж пластиковых окон

Выставление и временная фиксация оконных блоков

Окна могут устанавливаться в заранее подготовленный проём как в сборе, так и со снятыми створками и стеклопакетами. В любом случае оконный блок должен иметь установочный профиль, предназначенный для монтажа подоконника и отлива.

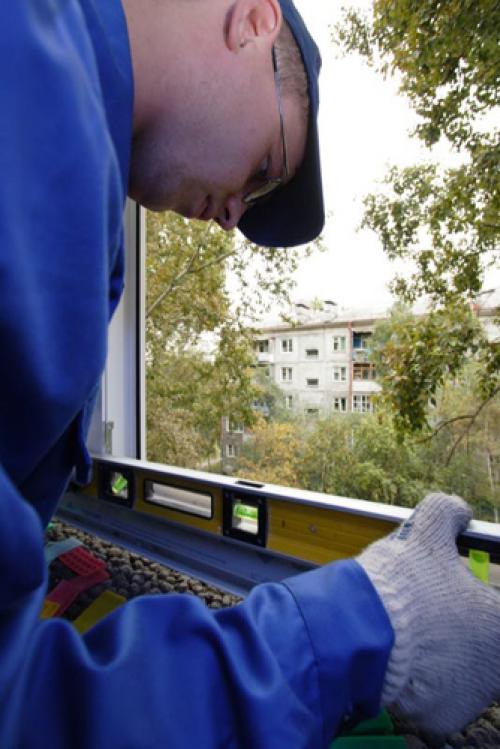

С помощью уровня или отвеса окна выставляются с соблюдением необходимых монтажных зазоров в пределах допустимых отклонений — до 1,5 мм на метр, но не более 3 мм на всю длину изделия. Разность диагоналей окна не должна превышать 8 мм. Если проем не имеет четверти, ограничивающей местоположение оконного блока, то установку изделия рекомендуют производить на некотором расстоянии от наружного её края — не менее 1/3 толщины несущей стены. Если стена неоднородная, с утеплителем — в зоне утепляющего слоя.

2.2 Технология производства пластиковых окон. История пластиковых окон 02

С помощью пластиковых монтажных клиньев окно фиксируется в проёме. Такие клинья попарно устанавливаются в углах оконного блока, регулировка толщины происходит перемещением их друг относительно друга на несколько взаимозацепляемых зубцов. Сборная пластиковая колодка имеет воздушную камеру, потому не является мостиком холода, как самодельный деревянный брусок, и к тому же она не деформируется при изменениях температуры и влажности. Рекомендуемая ширина клиньев составляет 100-120 мм. Все установочные колодки после фиксации окна крепёжными элементами удаляются, кроме нижних опорных клиньев. Именно они передают нагрузку на несущее основание, а не нижний монтажный шов.

Внимание! Если окно имеет вертикальную центральную переборку — импост, то опорные клинья следует расположить и непосредственно под ним.

Источник: https://alyuminievye-okna.aystroika.info/stati/process-proizvodstva-plastikovyh-okon-iz-pvh-profiley-ishodnye-materialy

Производство пластиковых окон в гараже. Главные признаки хороших окон

Многие потенциальные покупатели пластиковых окон даже не догадываются о том, что некоторые недобросовестные продавцы предлагают модели, изготовленные не на предприятиях, а в гаражах или подпольных цехах. От такой покупки лучше сразу отказаться.

Отличия профессиональной и любительской сборки заключаются сразу в нескольких деталях:

  1. Распил профиля. На хороших предприятиях все делают на высокотехнологичных станках. В условиях гаража есть только инструменты, точность которых зависит от человеческого фактора. Иногда разметку делают приблизительно, что приводит к недостаточной герметизации окон.
  2. Сварка ПВХ-конструкции. На предприятиях ее проводят при помощи станков, управляемых компьютерами. Углы получаются идеально ровными.
  3. Установка фурнитуры. На заводе ее проводят с обязательной фиксацией. В кустарных условиях это невозможно, так как нет специальных столов.
  4. Изготовление стеклопакета. В условиях завода нарезка происходит под управлением компьютера. Если делать стеклопакеты в гаражах, возможны сколы, трещины.

Окна rehau в Москве  делают только в современных, хорошо оснащенных цехах. На сайте все подробно описано, есть возможность изучить технические характеристики каждой модели. Еще одно отличие качественных окон от тех, которые изготовили кустарным способом, заключается в более широком ассортименте. Хорошие фирмы предлагают на выбор сразу несколько вариантов, которые могут отличаться друг от друга не только по размеру, но и по установленным системам.

На заметку!

Одна из самых покупаемых моделей – rehau intelio . Эти окна обладают отличной шумоизоляцией, прекрасно держат тепло.

Для особо взыскательных клиентов подойдут окна  окна rehau brilliant . Модель считается энергосберегающей и отличается современным дизайном.

Материалы для производства пластиковых окон. Оконные конструкции ПВХ

С момента своего появления пластиковое окно заслужило всеобщее признание со стороны владельцев квартир, домов и офисов. Давайте узнаем, из чего сделаны окна ПВХ?

Профиль ПВХ – это поливинилхлорид, представляющий собой соединение углерода, хлора и водорода. Появилась данная формула в 1835 году, а в промышленности ее стали применять в 1931 году на заводах BASF. Изготовление окон сопровождается добавлением в ПВХ свинца и ряда других тяжелых металлов. Отсюда и идет миф о вреде таких конструкций. На самом деле готовый пластик не выделяет тяжелых металлов и других токсичных веществ. Они находятся в связанном состоянии и лишь входят в состав материала. К слову, во фруктах, овощах и ягодах содержится в 10 раз больше токсинов, но в то же время мы их едим. И никаких страшных последствий не отмечаем. Вред пластиковых окон не больший, чем от хрустальных бокалов, в состав которых также входит свинец.

Если уж продолжать разговор об окнах ПВХ как о безопасных конструкциях, то стоит знать, что данный материал используется и для изготовления тары для хранения донорской крови. А европейцы, которые тщательно блюдут свое здоровье, оснащают больницы, в том числе и те, где находятся аллергики и астматики, именно пластиковыми рамами.

Преимущества ПВХ изделий:

  • Пластичность. Если окно сделано из пластика, в ходе его производства можно придавать ему любые геометрические формы и сваривать под нестандартными углами.
  • Отсутствие предрасположенности к гниению и коррозии.
  • Простота ухода.
  • Большой срок эксплуатации.
  • Возможность выбрать различные цветовые варианты.
  • Доступная цена по сравнению с иными материалами.

Недостатки:

  • Электростатичность пластика позволяет ему притягивать волосы, пыль и прочие мелкие частицы.
  • Ввиду высокой герметичности стеклопакетов возможен парниковый эффект в помещении.
  • Эстетичность. Не каждому нравится пластик после натуральных деревянных рам, которые естественным образом вписываются в любую архитектуру.

Оборудование для производства пластиковых окон. Пилы для резки профиля ПВХ

Любое производство начинается с изготовления заготовок. При производстве оконных блоков такой процесс тоже неизбежен, ведь от качества оборудования, в частности, отрезных пил, зависит точность и качество заготовок. Выбирать пилу рекомендуется исходя из производительности цеха и, конечно же, от требований заказчика качества окон.

Оборудование для производства пластиковых окон. Пилы для резки профиля ПВХ

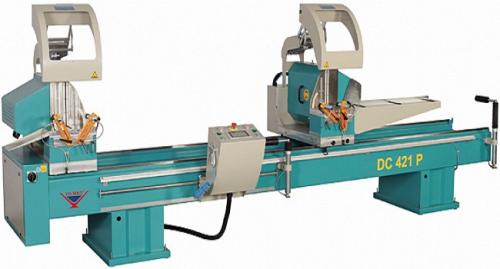

Рис. 2. Двухголовочная фронтальная пила для изделий ПВХ

Рассмотрим еще некоторые виды отрезных станков.

Станок SK-450

Пила для серийной резки ПВХ с подающим нижним диском. Она применяется в массовом производстве для многочисленной резки заготовок, различных закладок и других соединений.

Станок смонтирован на надежной стальной раме с одной пильной головкой и дисковой пилой Ø 450 мм. Распиловка заготовки производится в автоматическом режиме после фиксации изделия со следующими параметрами:

  • Погрешность разреза по всей длине заготовки – 0,1 мм;
  • Наименьшая длина отрезаемой заготовки – 5 мм;
  • Наибольшая длина неподвижного отрезаемого изделия – 600 мм;
  • Наибольшая длина реза при движении заготовки – 1000 мм.

В результате введенной программе обеспечения системы управления, технологический процесс полностью автоматизирован.

Пила Yilmaz DC 421 MS

Это современный универсальный станок рассчитан для резки одной или двумя дисковыми пилами изделий из пластика. Правую головку с пилой можно выставить на любой размер посредством маховика.

Для резки под углом от 45 до 90 градусов пилы настраиваются ручным способом. Диск с размером Ø 450 мм позволяет производить распил двух заготовок одновременно.

Пила Yilmaz DC 421 PB

Данная модель используется для резания заготовок из ПВХ. Параметры, необходимые при изготовлении оконных блоков можно заложить в систему управления, как прямым путем, так и через USB интерфейс.

На двух головках установлены дисковые пилы Ø 420 мм, закрытые защитными кожухами. В памяти программного управления станком сохраняется до 60 тыс. операций по распиловке изделий.

Подача пил осуществляется через гидравлику и пневматику, и она регулируется, что дает возможность плавного перемещения изделия и соответственно, получается чистый пропил.

А также существуют другие станки для резки заготовок из ПВХ, такие как: SDT 275; SC 550 P; ACK 420; CK 411, но их устройство конструктивно одинаковое и различие лишь в некоторых характеристиках.

Собственное производство пластиковых окон. Оборудование для производства пластиковых окон

Если Вы решили организовать собственное производство пластиковых окон с нуля, естественно Вам потребуется минимальный набор оборудования для этого дела.

Тут есть два варианта:

    Если Вы хотите, чтобы стеклопакеты доставлялись на Ваше производство в готовом виде, то достаточно приобрести только оборудование для производство пластиковых окон:

  • Отрезной станок для пластиковых профилей и штапикорез;
  • Отрезной станок для стальных армирующих профилей;
  • Сварочный станок поворотный или с фиксированными углами сварки;
  • Станок для обработки сварочного шва с изменяемым углом обработки;
  • Фрезеровочный станок для обработки импоста;
  • Автоматический ручной специальный инструмент (реверсивная дрель), или винторез, а также станки для крепления армирующего профиля, фрезеровки дренажных каналов, отверстий под ручки и крепления;
  • Стенд остекления или что-то в этом роде;
  • Пневматический инструмент;
  • Ручной инструмент (молотки, лопатки и присоски для стекла );
  • Вспомогательное, грузовое оборудование;
  • Оборудование для пневматической магистрали;
  • Расходные материалы;
  • Плюс программы для расчёта пластиковых окон со складской базой или без.

Подобные станки Вы можете найти и на нашем сайте, но не в полном объёме.

2.2 Технология производства пластиковых окон. История пластиковых окон 04

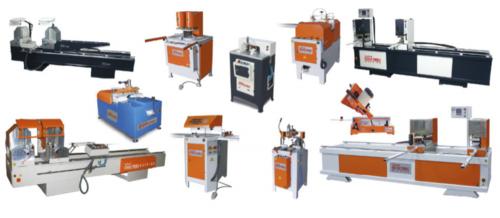

Рис. 2. Организация производства пластиковых окон

Зато, если Вы хотите организовать собственное производство стеклопакетов, мы предлагаем полный спектр оборудования для производства стеклопакетов в продажу.

Производство пластиковых окон бизнес-план. Производство пластиковых окон: бизнес-план

2.2 Технология производства пластиковых окон. История пластиковых окон 05

Изготовление современных оконных систем - одно из наиболее перспективных направлений современного производства. Но чтобы открыть свое дело, нужно быть абсолютно уверенным в конечном результате. Поэтому важно просчитать каждую строку расходов и возможные доходы. В этом поможет грамотно составленный бизнес план по производству пластиковых окон.

Общие сведения

Главная задача проекта - воплощение в жизнь предприятия по изготовлению пластиковых окон, в качестве расходных материалов берутся профили от известных мировых брендов. Расчет будет произведен с учетом приобретения нового качественного оборудования.

Потенциал в реализации этой бизнес-идеи достаточно высок. Это связано с тем, что стоимость оконных систем из ПВХ становится все более доступной для всех слоев населения. Даже люди с небольшим достатком могут позволить себе установку окон ПВХ. И это создает потенциально высокий уровень доходности и клиентскую базу. Правда, доверие потребителя нужно еще завоевать качеством продукции и удачной маркетинговой кампанией, но все по порядку.

Основные особенности бизнеса:

  • Для начала деятельности необходимо зарегистрировать в налоговой инспекции юридическое лицо или оформить ИП.
  • Производство пластиковых окон не требует специального лицензирования или сертификации, что в значительной степени облегчает деятельность предпринимателей. Из документов вам потребуется лишь свидетельство о государственной регистрации в качестве ИП или юридического лица. Для этого необходимо обратиться в ИФНС по месту жительства.
  • Потребуется начальный капитал для аренды помещения, закупки оборудования и расходных материалов, найма рабочей силы.
  • Также стоит предусмотреть наличие грузового малогабаритного транспорта для доставки товара.
  • Как правило, одним лишь изготовлением спектр услуг не ограничивается. Будьте готовы к тому, что нужно будет выезжать на объект, производить замер, изготавливать по полученным параметрам оконные системы, доставлять их заказчику, осуществлять демонтаж старых окон и устанавливать новые.
  • Предусмотрите рекламную кампанию и продумайте то, как вы ее будете осуществлять. Если вы планируете работать в небольшом городке, то достаточно будет обычных объявлений. Если же хотите развернуть бизнес в крупном мегаполисе, то тут не обойтись без создания собственного сайта, покупки контекстной рекламы, оптимизации интернет-ресурса и т.д.
