Замена фурнитуры в пластиковом окне. Неправильное положение запорных элементов на раме и створке относительно друг друга

Замена фурнитуры в пластиковом окне. Неправильное положение запорных элементов на раме и створке относительно друг друга

При неправильном положении парных запорных элементов (цапфа на створке + ответная планка на раме и импосте) не будет обеспечена точка прижима.

Увидеть цапфы и ответные планки можно по периметру рамы и створки в открытом положении окна.

Неправильное положение ответных планок и цапф может произойти по следующим причинам:

• неправильная сборка обвязки фурнитуры створки. Результат – неправильное положение цапф;
• неправильно установлены ответные планки (ниже или выше необходимого) на раме или импосте.

В данных случаях запорные элементы рамы и створки будут расположены неправильно друг относительно друга. В результате они будут недостаточно входить в зацепление или вообще не будут касаться друг друга при запирании окна. В этих местах створка будет отходить от рамы, и появятся вышеупомянутые проблемы. Фото: пример правильного расположения ответной планки: Слева: на створке со стороны ручки ответные планки (2) должны устанавливаться выше цапфы (1). Причем, в среднем положении цапфы (окно открыто), нижний край планки должен быть выше верхней части цапфы на 3-4 мм (разница показана красными линиями). Это необходимо для того, чтобы при погрешности сборки окна или монтажа при прикрывании створки цапфа и ответная планка не «набегали» друг на друга. 1) – окно закрыто, 2) – окно открытоСправа: на створке со стороны петель планки находятся ниже цапф потому, что здесь цапфы заходят в планки сверху. В среднем положении цапфы (окно открыто) нижняя часть цапфы должна быть на 3-4 мм выше верхней части планки (края показаны красными линиями). Это необходимо для того, чтобы при погрешности сборки окна или монтажа при прикрывании створки цапфа и ответная планка не «набегали» друг на друга. На створке со стороны ручки, наоборот цапфы должны быть ниже ответных планок, потому что заходят в них снизу.

Полная замена фурнитуры окна. Как заменить своими руками?

Замена фурнитуры осуществляется в двух случаях: если она сломалась или истек срок ее эксплуатации. Если было принято решение о самостоятельной замене или ремонте деталей, необходимо придерживаться следующих правил:

• первым этапом при замене фурнитуры пластикового окна является демонтаж подпятника;
• необходимо извлечь замок, однако, без снятия ручки это будет невозможно. Снимается она легко: у основания следует повернуть декоративную накладку, после чего выкрутить крепежные винты;

• далее, извлекается замок. Для этого убираются его крепежные пластины, а потом выкручиваются саморезы;
• чтобы монтировать подпятник и установить нижний средний замок, створку следует держать в подвешенном положении. После этого створки можно снять. Сделать это легко: штифты достаются с петель, при этом сначала они выбиваются с верхней части, затем на себя сдвигается створка и можно снимать их с нижней части. После снятия створки демонтируются другие крепежные детали;

• следующий этап – это установка верхнего углового переключателя. Данный процесс выполняется короткой стороной вверх;
• далее, можно сделать замеры ножниц и их разметку. После этого деталь отрезается и зачищается, чтобы не было заусенцев. Перед их установкой на свое место следует закрепить средний задний прижим (ранее он должен демонтироваться). После устанавливаются фиксирующие пластины переключателя;
• далее, необходимо наметить линию среза основной передачи. Болгаркой отрезается нужный элемент, торцы зачищаются и шлифуются;

• саморезы, с помощью которых петли крепятся к оконной раме, откручиваются. После этого снимаются верхняя и нижняя петли;
• следующим шагом будет установка петель. Обязательно делается разметка для будущих отверстий. Это производится легко и быстро благодаря специальному макету, который можно купить отдельно. Для установки петли на ее место она разрезается по длине, причем равномерно. Важно, чтобы шаблон не упирался в откос;
• для установки нижней петли необходимо сверлить, однако, без сильного нажима, ведь металлический усилитель может испортиться под давлением сверла;

• если нижняя петля находится на своем месте, следует приступить к установке верхней петли и фиксирующих створок. Для этого шаблон нужно монтировать на необходимую ось фурнитуры, после чего петля ставится на створку;
• далее, петлю следует зафиксировать на ножницах. Чтобы выполнить это, необходимо по часовой стрелке повернуть расклинивающие шайбы. При этом особых усилий здесь прилагать не нужно, ведь излишняя сила может спровоцировать срыв шлицев шестигранников;

• после фиксации петли возвращается на место створка, закрепляясь штифтом. Затем, ручка ставится на место. Стоит также помнить, что если ручка новая, то у нее будут фиксирующие заклепки. После монтажа эти заклепки убираются;
• все механизмы следует смазать специальным веществом, после чего можно вернуть на место ответные планки, а также детали блокировки створки.

Замена фурнитуры пластикового окна – это трудоемкий и длительный процесс, однако, бояться этого не стоит. Необходимо разобраться со всеми деталями и не спешить выполнять определенную работу.

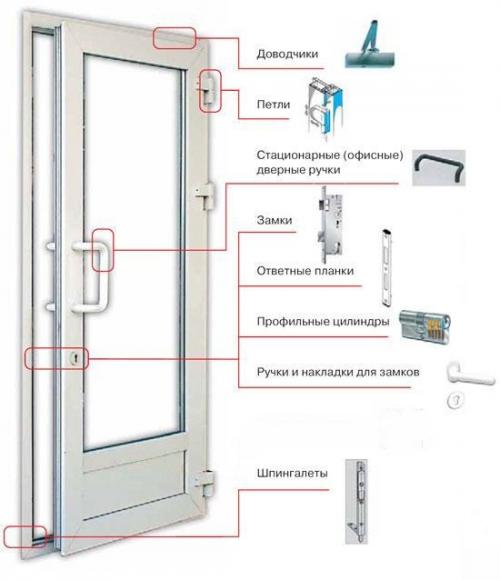

Замена фурнитуры пластиковой двери. Оцениваем величину проблемы

Перед тем как хвататься за инструмент и пытаться самостоятельно отремонтировать балконную пластиковую дверь нужно сначала разобраться, есть ли вообще смысл ее чинить и насколько реально это сделать конкретно в вашем случае. Начнем с радикальных поломок, к счастью их не так много.

• Разбит стеклопакет – понятно, что разбитое стекло вы уже никак не заклеите, его нужно только менять. Теоретически можно снять штапики замерить габариты разбитого стеклопакета и заказать аналогичный. Но мы вам не советуем этим заниматься, подобные конструкции делаются с определенными допусками и учесть эти допуски может только профессионал, поэтому вызывайте мастера;

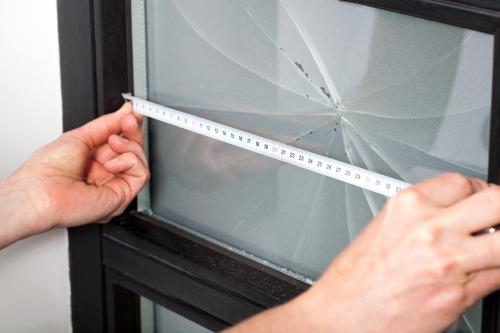

Для замера разбитого и установки нового стеклопакета лучше вызвать мастера.

• Сломана фурнитура – слабым местом любой пластиковой конструкции является обилие навесной и запорной фурнитуры. Так вот, если петли вырваны «с мясом» или металлические планки отвечающие за режим проветривания сломаны, также стоит вызвать мастера. У каждого производителя свои характеристики фурнитуры и не факт, что вам удастся купить такой же механизм;

Выбор и полную замену фурнитуры на пластиковых дверях следует доверить мастеру.

• Треснул профиль – замазывать серьезную трещину профиля каким-либо герметикам бесполезно, здесь поможет только полная замена секции, а новую деталь можно сделать только в заводских условиях.

Если выявлена радикальная неисправность необходимо полностью менять секцию.

Замена цапфы на пластиковом окне. Окно не закрывается

Чаще всего подобная неисправность наблюдается на окнах, установленных более 10 лет назад. Металлопластиковые конструкции на тот момент только набирали свою популярность и не было проверенных временем механизмов.

При возникновении проблем с закрытием в первую очередь следует провести визуальный осмотр фурнитуры на створке и ответных планок на раме.

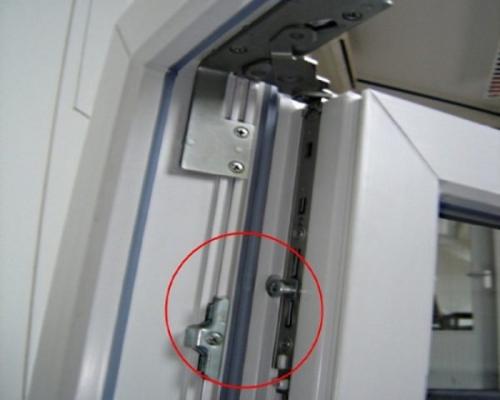

Цапфа на створке и ответная планка на раме

Осмотр поможет обнаружить явные поломки элементов фурнитуры, а также посторонние предметы, которые возможно попали в механизм и препятствуют его нормальной работе.

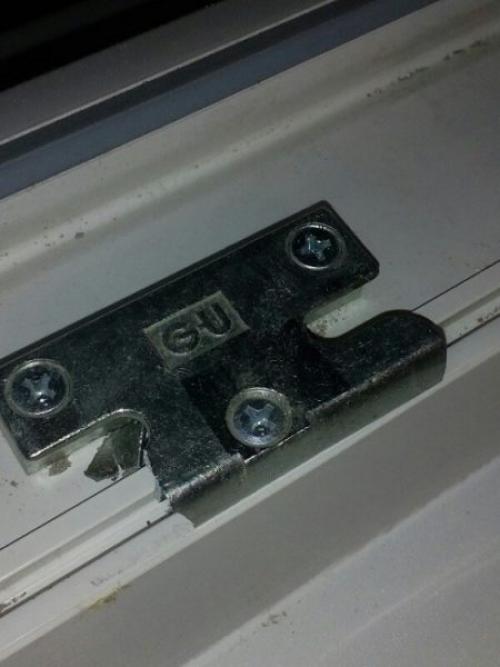

Поломка ответной планки

Если же внешне все выглядит исправно, следует обратить внимание на другие вероятные причины.

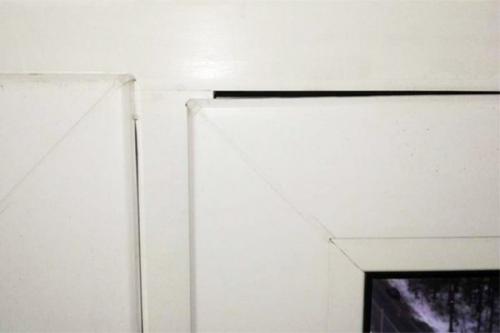

Провисла створка

Распространенная проблема больших блоков с высокой частотой открывания. Если окно открыто в распашном режиме, то первое, что необходимо сделать – приподнять за ручку провисший край створки, вставить ее в раму и попробовать повернуть ручку в закрытое положение. В случае неудачи, нужно попытаться самостоятельно настроить наклон петель. Для этого снимаем с них декоративную накладку и шестигранником на 4 вращаем по часовой стрелке регулировочный винт.

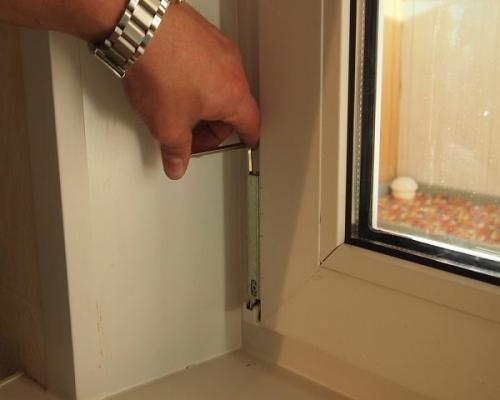

Потяните вверх

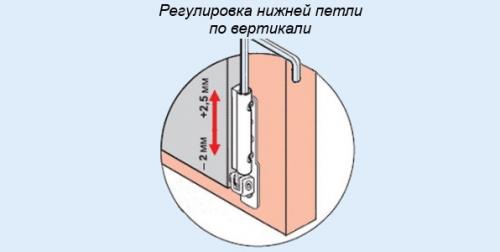

Регулировка нижней петли

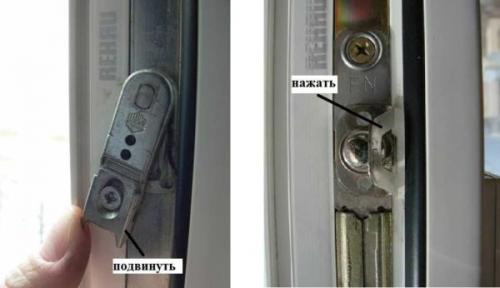

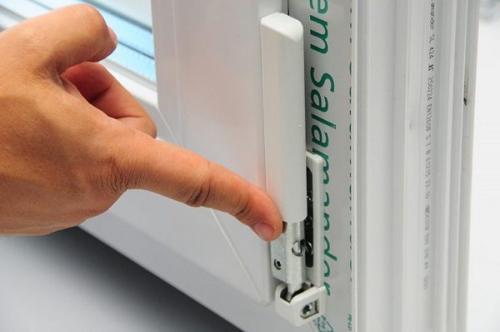

Некорректная работа блокиратора

Блокиратор предназначен для предотвращения открывания в двух режимах одновременно. Визуально, это подпружиненная пластина, зафиксированная на боковой стороне открывающегося элемента.

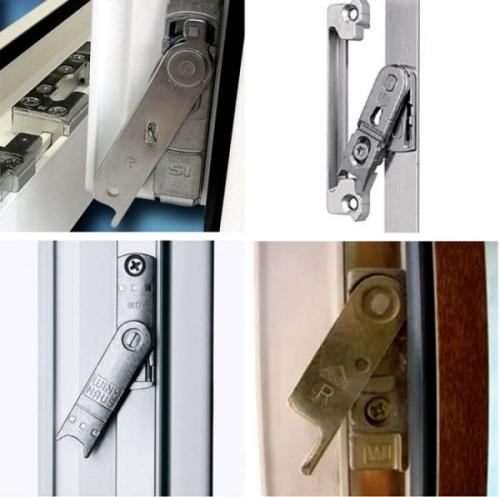

Блокираторы различных производителей

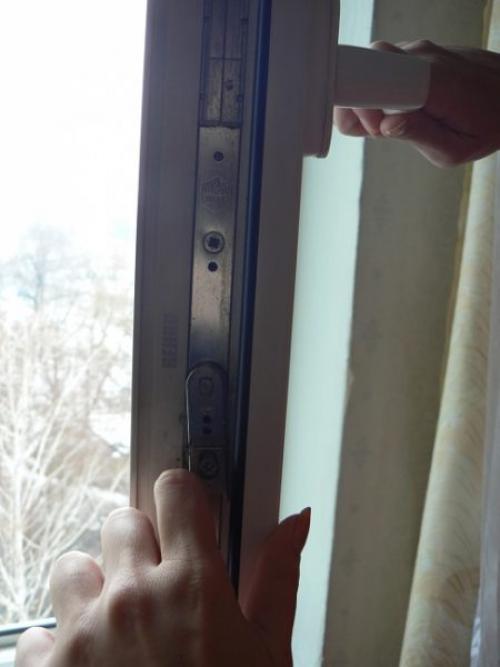

Если блокиратор сработает не вовремя, например, из-за быстрого и не совсем точного поворота рукоятки при открытии, то механизм может заклинить. Чтобы привести его в рабочее состояние нужно сдвинуть пластину вручную и полностью провернуть ручку в положение «открыто».

Среди других причин некорректной работы блокиратора деформация профиля, к которому он прикручен, и неправильная регулировка фурнитуры. В таких ситуациях пластина будет неточно попадать в посадочное место на ответной планке рамы и упираться в нее, препятствуя закрытию. Проблема обычно решается регулировкой, за исключением тех случаев, когда деформация кривого профиля не позволяет это сделать.

Если блокиратор полностью вышел из строя, и не позволяет закрыть створку, его лучше демонтировать – окно может какое-то время нормально функционировать и без него. На большинстве моделей фурнитуры узел с подпружиненной планкой откручивается обычной крестовой отверткой. На некоторых моделях Maco он не съемный. На изделиях компании Aubi со временем может разогнуться язычок, и, чтобы восстановить работоспособность механизма, достаточно выгнуть его на место (как правило, в сторону улицы).

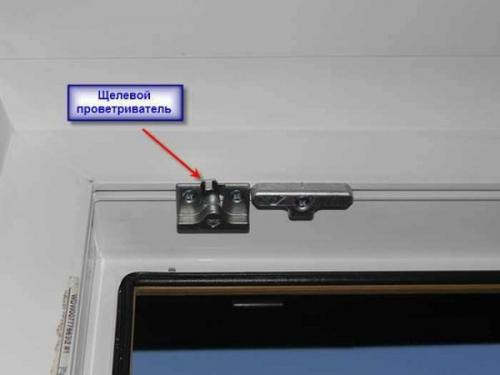

Мешает арматура щелевого проветривателя

Если данный элемент по какой-либо причине изменил свое исходное местоположение, например, из-за открутившегося крепежа, то створка будет не полностью прижиматься к раме и рукоятку не получится провернуть в нужное положение. Отрегулировать ответную планку достаточно просто – в ней для этого предусмотрены овальные отверстия под саморезы, вдоль которых и выполняется корректировка положения. Если же по каким-то причинам планку нельзя смещать, стоит попытаться настроить механизм на створках.

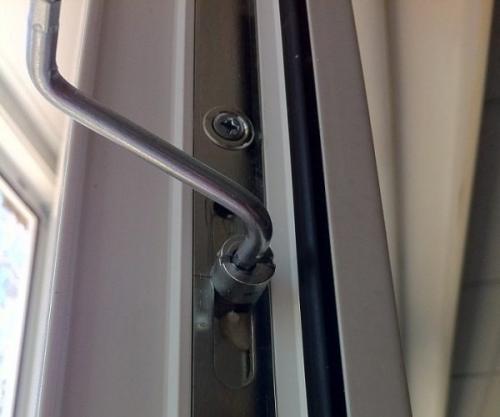

Настройка цапф на раме в режиме зима — лето

Планку, работа которой вызывает сомнения, можно снять – створка при аккуратном обращении будет нормально работать и без нее. Поочередно снимая и ставя обратно все планки, достаточно просто выявить неисправную и настроить ее положение.

Замена фурнитуры пластиковых окон своими руками. Замена ручек и петель, снятие створки

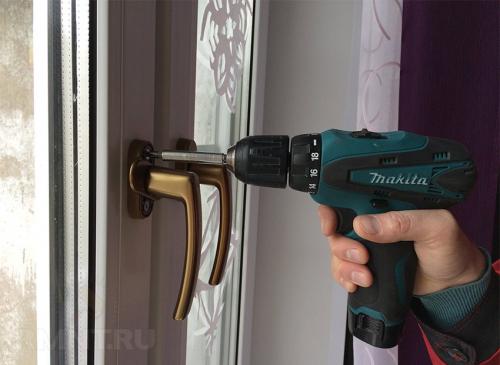

Ручки механизма запирания — весьма уязвимое место любой створки или двери. Если два винта, фиксирующие рукоять в основании, затянуты недостаточно сильно, со временем это приводит к расшатыванию крепления, из-за чего обычно лопается корпус. Замена ручки крайне проста: сдвигаем декоративную планку поворотом на 90º, выкручиваем винты и удаляем сломанный элемент. Единственная проблема, которая может возникнуть при установке новой ручки — слишком большая длина квадратного валка. Решается либо ножовкой по металлу, либо установкой старого квадрата в новую ручку.

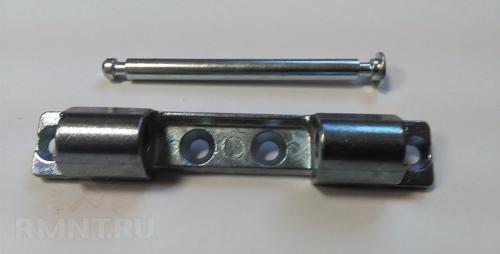

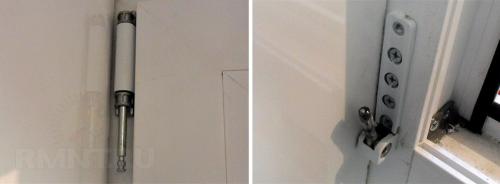

Хотя петли и нельзя назвать самым уязвимым местом пластиковых окон, процесс их замены стоит описать первым. Причина проста: для замены нужно демонтировать створку, что будет полезно сделать и при других видах ремонта. Итак, при плотно закрытом окне снимаем с верхней петли защитную накладку. Сама петля состоит из двух половинок, которые скреплены вертикальным штифтом, выступающим одним своим краем с полукруглым набалдашником на конце.

Штифт нужно продавить, а затем ухватиться за него с обратного конца пассатижами и вытащить полностью. Створка снимается при повороте ручки в горизонтальное положение. Сперва верхняя часть наклоняется на себя, затем приподнимается вверх. Дальше дело техники: откручиваем пару саморезов и удаляем старые части петель, вместо них новые детали на замену и закручиваем винты (желательно также новые) обратно.

На снятой створке гораздо удобнее проводить ремонт или замену частей механизма отпирания, либо менять уплотнительные резинки. При обратной установке сперва наденьте нижнюю петлю на ответную часть, жёстко закреплённую на раме. Затем верните створку в проём, совместите части верхней петли и задвиньте штифт обратно.
